Deskripsi

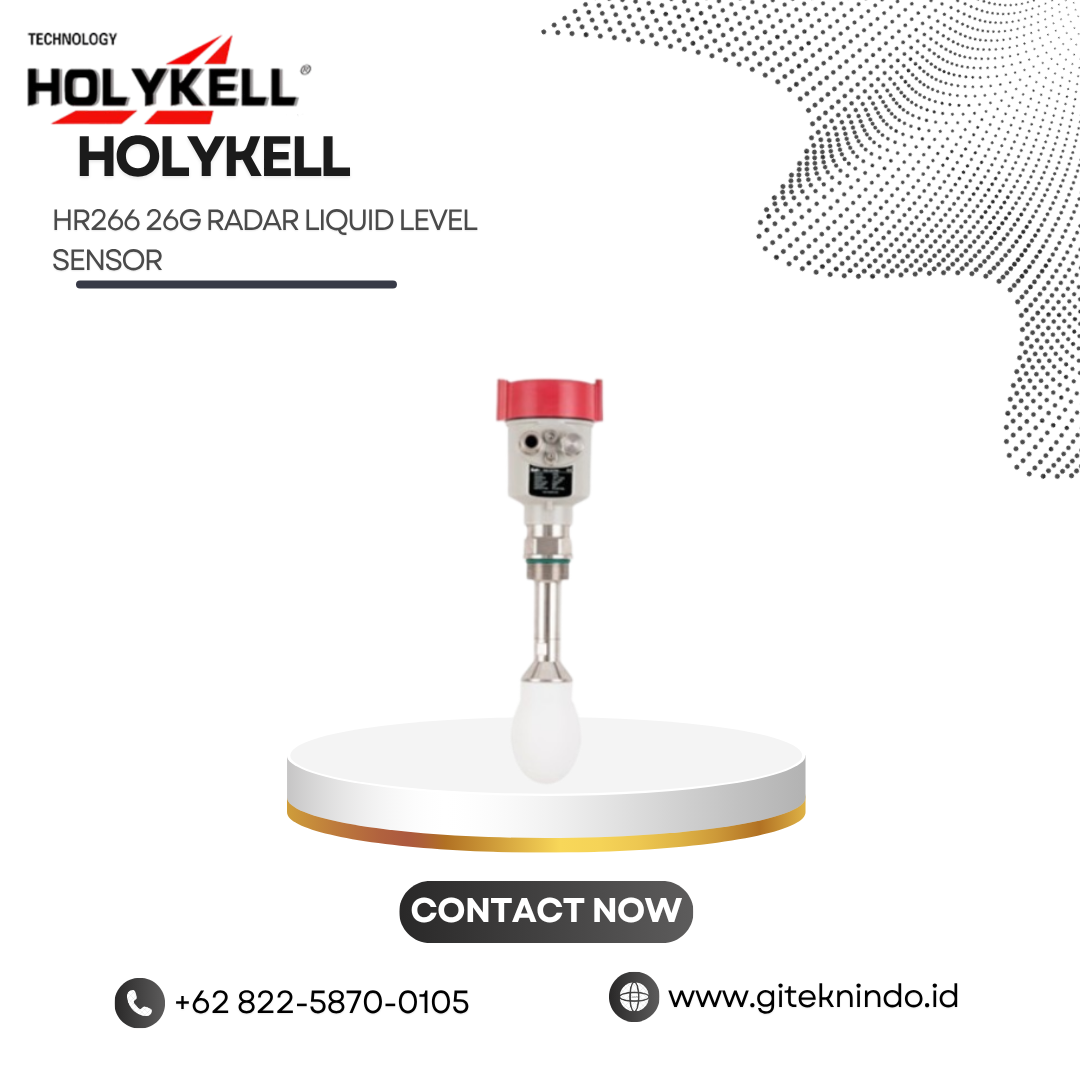

HR266 26G Radar Liquid Level Sensor
HR266 26G Radar Liquid Level Sensor merupakan instrumen digital untuk mengukur level cairan secara non-kontak. Sensor ini menggunakan teknologi radar dengan frekuensi hingga 26 GHz untuk membaca pantulan permukaan media. Prinsip tersebut memungkinkan sensor memantau level tanpa menyentuh cairan secara langsung.
Holykell menempatkan HR266 dalam kategori radar level measurement untuk kebutuhan pengukuran cairan. Desain berbasis mikroprosesor membantu sensor memproses sinyal radar dan menghasilkan data level secara kontinu. Konfigurasi ini sesuai untuk tangki, proses industri, cairan korosif, slurry, kondensasi, dan cairan berbusa.
Teknologi Radar 26 GHz
HR266 memancarkan gelombang radar menuju permukaan cairan lalu menerima sinyal pantulannya. Sistem elektronik mengolah sinyal tersebut untuk menentukan jarak antara sensor dan permukaan media. Pengguna kemudian memperoleh informasi level berdasarkan konfigurasi pengukuran yang telah ditentukan.
Frekuensi hingga 26 GHz membantu sensor menghasilkan pancaran dengan energi yang lebih terkonsentrasi. Sudut pancaran yang kecil juga membantu meningkatkan kemampuan penerimaan gema dan mengurangi gangguan dari lingkungan sekitar. Karakteristik tersebut mendukung pengukuran pada berbagai kondisi proses.
Rentang Pengukuran hingga 20 Meter
HR266 memiliki rentang pengukuran 0–20 meter. Rentang tersebut memungkinkan pengguna memantau level cairan pada tangki berukuran kecil hingga menengah. Pengguna dapat menentukan posisi pemasangan berdasarkan tinggi tangki, karakteristik cairan, serta konfigurasi sambungan proses.
Metode radar bekerja tanpa kontak langsung dengan media. Karena itu, sensor tidak membutuhkan pelampung atau probe yang masuk ke dalam cairan. Pendekatan tersebut membantu mengurangi risiko kontaminasi dan keausan akibat kontak langsung selama proses pengukuran berlangsung.
Akurasi Pengukuran ±3 mm
HR266 menawarkan akurasi hingga ±3 mm berdasarkan data teknis produk. Tingkat akurasi tersebut mendukung kebutuhan monitoring level yang membutuhkan pembacaan lebih presisi. Sistem radar juga membantu menjaga proses pengukuran tetap stabil ketika kondisi lingkungan mengalami perubahan.
Sensor memiliki kemampuan anti-interferensi yang kuat. Data produk menyebutkan bahwa kinerja pengukuran tidak mudah terpengaruh oleh temperatur, kelembapan, dan angin. Karakteristik ini membantu HR266 menangani berbagai kondisi instalasi industri.
Cocok untuk Cairan Korosif dan Berbusa
HR266 mendukung pengukuran berbagai jenis media, termasuk slurry, kondensasi, cairan korosif, dan cairan yang memiliki busa. Teknologi non-kontak membantu sensor memantau permukaan media tanpa memasukkan komponen pengukuran ke dalam cairan.
Pada aplikasi dengan media yang memiliki karakteristik khusus, pengguna tetap perlu mempertimbangkan kondisi permukaan, uap, busa, dan konfigurasi tangki. Pemilihan posisi pemasangan yang tepat membantu sensor memperoleh pantulan radar yang optimal selama proses berlangsung.
Pilihan Output untuk Sistem Monitoring
HR266 menyediakan output 4–20 mA dengan komunikasi HART pada konfigurasi 2-wire atau 4-wire. Sensor juga mendukung RS485 dengan protokol Modbus. Pilihan tersebut memudahkan integrasi dengan PLC, data logger, panel kontrol, dan sistem monitoring industri.
Pengguna dapat memilih metode komunikasi sesuai kebutuhan sistem instrumentasi. Output analog 4–20 mA mendukung integrasi dengan sistem kontrol konvensional, sedangkan RS485/Modbus memberikan jalur komunikasi digital untuk sistem monitoring yang kompatibel.
Desain untuk Lingkungan Industri
HR266 memiliki tingkat perlindungan IP67. Housing tersebut membantu melindungi perangkat dari debu dan paparan air dalam kondisi instalasi yang sesuai. Sensor juga mendukung suhu media dari -40 hingga 150 °C serta tekanan proses -1 hingga 1 bar.
HR266 mendukung catu daya DC 24 V atau 85–265 VAC sesuai konfigurasi. Produk juga memiliki opsi explosion-proof dengan grade Exib II CT6 Gb pada data teknis yang tersedia. Pemilihan konfigurasi harus mengikuti kebutuhan keselamatan dan kondisi area instalasi.
Instalasi dan Pemeliharaan Praktis
HR266 menggunakan sambungan proses berupa thread atau flange sesuai konfigurasi. Fleksibilitas tersebut membantu pengguna menyesuaikan sensor dengan konstruksi tangki dan sistem perpipaan yang tersedia.
Desain digital berbasis mikroprosesor juga mendukung proses instalasi dan pengaturan yang praktis. Data produk menekankan proses instalasi dan debugging yang sederhana serta konsumsi daya yang rendah. Karakteristik tersebut membantu pengguna menerapkan sensor pada sistem monitoring level industri.
Aplikasi HR266 di Industri
HR266 dapat mendukung pengukuran level pada berbagai aplikasi cairan. Pengguna dapat menerapkannya pada tangki penyimpanan, proses pengolahan slurry, cairan korosif, kondensasi, dan cairan berbusa. Teknologi radar non-kontak juga membantu proses yang membutuhkan pengukuran kontinu tanpa kontak langsung.
GITEKNINDO dapat membantu kebutuhan pengadaan HR266 26G Radar Liquid Level Sensor untuk sistem instrumentasi industri. Pengguna dapat menyesuaikan konfigurasi berdasarkan rentang pengukuran, karakteristik media, suhu, tekanan, sambungan proses, dan sistem komunikasi.
Dengan rentang 0–20 meter, akurasi ±3 mm, frekuensi radar hingga 26 GHz, dan perlindungan IP67, HR266 mendukung kebutuhan monitoring level cairan secara non-kontak. Pilihan 4–20 mA/HART dan RS485/Modbus juga memudahkan integrasi dengan sistem kontrol dan monitoring.
