Kenali pergerakan tanah.
Pilih sistem inclinometer yang tepat.
Pantau pergeseran ke samping pada lereng, galian dalam, bendungan, dan struktur penahan. Temukan probe portabel dari beberapa merek atau sistem otomatis sesuai kebutuhan proyek Anda.
Mulai dari jenis pembacaan, kedalaman, dan casing yang digunakan.
Dua cara membaca pergerakan tanah
Seberapa sering data dibutuhkan dan seberapa mudah titik monitoring dijangkau menentukan pilihan sistem.
Digital vertical inclinometer

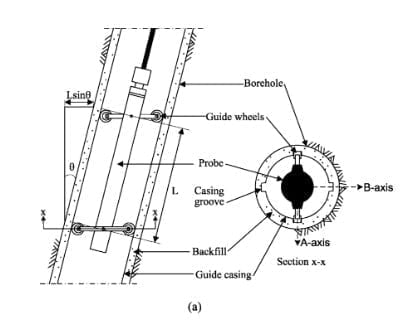

Petugas menurunkan probe ke dalam casing, lalu mengambil pembacaan pada interval kedalaman. Satu set dapat dipakai bergantian di beberapa lubang bor yang cocok.
- Untuk survei berkala dengan kunjungan petugas.
- Isi paket: probe, cable reel, alat baca atau aplikasi, dan software pengolahan data.
- Pilihan: ACE, GEOKON, RST, dan Soil Instruments.
Displacement array
Rangkaian sensor dipasang tetap di titik monitoring. Sistem akuisisi data membaca secara terjadwal tanpa menurunkan probe setiap survei.
- Untuk data yang lebih sering dan lokasi yang sulit diakses.
- Isi paket: array, node atau datalogger, jaringan komunikasi, dan platform data.
- Pilihan di halaman ini: Ackcio GeoArray.
Bluetooth ≠ monitoring otomatis. Pada sistem portabel, Bluetooth hanya menghubungkan reel dengan alat baca. Petugas tetap melakukan survei di lapangan.
Temukan pilihan sistem Anda
Bandingkan cara kerja, alat baca, dan kelengkapan yang diperlukan.
5 pilihan sistem
Digital Vertical Inclinometer 5481
Probe MEMS dengan Bluetooth reel dan aplikasi smartphone untuk mencatat hasil survei.
- Pengukuran
- Perpindahan lateral
- Sensor
- 2-MEMS
- Pembaca
- Aplikasi smartphone
GK-604D Digital Inclinometer
Probe digital dengan Field PC. Kompas digital membantu mengukur casing yang berputar (spiral).
- Pengukuran
- Lateral & spiral casing
- Probe
- Digital MEMS
- Pembaca
- FPC-4 Field PC*

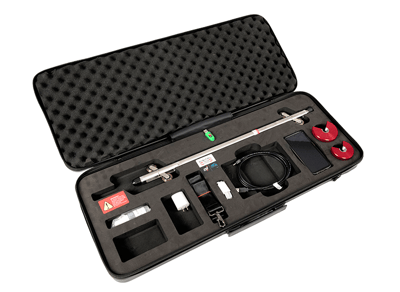

Digital MEMS Inclinometer System
Dibaca lewat aplikasi Android, dengan pengelolaan data survei dan pengolahan di Inclinalysis.
- Pengukuran
- Perpindahan lateral
- Sensor
- MEMS biaxial
- Pembaca
- Android + Bluetooth
C17-NXG Vertical Inclinometer
Probe biaxial, kabel yang diperkuat, dan field tablet dengan In-Port Pro untuk merekam data.
- Pengukuran
- Perpindahan lateral
- Sensor
- MEMS biaxial
- Pembaca
- Rugged field tablet
GeoArray Wireless 3D Displacement Array
Array untuk monitoring deformasi otomatis dengan hasil perpindahan arah X, Y, Z. Bisa dipasang vertikal, horizontal, atau melengkung (arch) sesuai desain.
- Arsitektur
- Sensor terpasang tetap
- Segmen
- 0,5 m / 1,0 m
- Komunikasi
- RS-485 ke Digital Node → Beam Mesh
Tidak ada produk untuk kombinasi merek dan jenis sistem ini.
*Konfigurasi alat baca dan generasi probe dikonfirmasi saat penawaran. Foto hanya referensi; isi paket mengikuti kesepakatan.
Empat pilihan probe portabel
Mulai dari cara petugas membaca dan mengolah data proyek.
| Merek / sistem | Perangkat pembaca | Pembeda alur kerja | Perlu dikonfirmasi |
|---|---|---|---|
| Aplikasi smartphone | Bluetooth reel; data disimpan dan ditinjau di aplikasi. | Versi OS/aplikasi, casing, panjang kabel, dan paket software. | |
| FPC-4 Field PC | Kompas digital untuk data casing spiral pada konfigurasi terkini. | Generasi probe/alat baca dan kebutuhan survei spiral. | |
| Aplikasi Android | Ekspor CSV/RPP dan pengolahan data di Inclinalysis. | Perangkat Android, versi app, lisensi, dan format data. | |
| Field tablet + In-Port Pro | Penanda dan gerbang kabel untuk mengulang posisi kedalaman. | Panjang kabel, tablet, dan software analisis. |
Bandingkan dengan ukuran yang sama. Resolusi, keterulangan (repeatability), dan akurasi kumulatif adalah hal yang berbeda. Periksa juga kedalaman, interval ukur, kondisi casing, dan prosedur survei.
Evaluasi Ackcio GeoArray secara terpisah
Array dipasang tetap dan butuh sistem akuisisi serta komunikasi. Lingkup pengadaannya berbeda dari satu set probe portabel untuk banyak lubang bor.
Sistem mana yang perlu Anda evaluasi?
Ceritakan pola monitoring Anda untuk menentukan kelompok produk awal.
Di mana inclinometer digunakan?
Pilih berdasarkan pergeseran yang ingin diamati.
Lereng & area longsor
Meninjau perubahan bentuk tanah ke samping dan kedalaman lapisan yang bergerak.
Galian dalam & basement
Memantau pergeseran tanah atau dinding diafragma selama penggalian dan pemasangan penopang.
Bendungan & timbunan
Mengamati pergeseran ke samping pada tubuh timbunan atau fondasinya selama konstruksi dan operasi.
Lereng tambang
Menambah data pergeseran bawah permukaan pada program pemantauan kestabilan lereng tambang.
Terowongan & koridor transportasi
Memantau pergeseran tanah di sekitar pekerjaan terowongan atau struktur penahan jalur transportasi.
Retaining wall & fondasi
Meninjau perubahan lenturan pada struktur penahan atau fondasi dengan konfigurasi instrumen yang sesuai.
Cara kerja survei inclinometer portabel
Hasil tiap periode dibandingkan dengan baseline yang konsisten.
- 01
Pasang casing
Casing beralur dipasang sesuai desain, dengan orientasi, kedalaman, dan cara grouting yang ditentukan.
- 02
Ambil baseline
Survei awal menjadi acuan. Catat identitas titik, arah sumbu, interval pembacaan, dan posisi referensinya.
- 03
Ulangi survei
Baca probe pada interval yang sama. Ikuti prosedur putar balik probe dan pemeriksaan kualitas dari pabrikan.
- 04
Tinjau perubahan

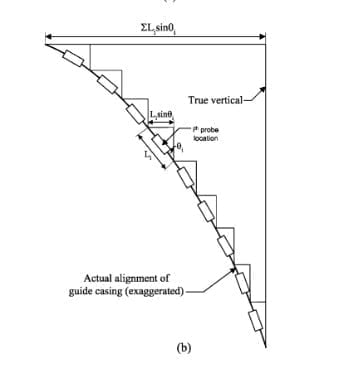

Olah pembacaan menjadi profil pergeseran terhadap kedalaman dan bandingkan perkembangannya antarperiode.
Data yang baik dimulai dari pemasangan dan prosedur yang baik.
Periksa kondisi casing, konsistensi kedalaman, arah probe, baseline, dan status kalibrasi. Lokasi referensi dan batas tindakan ditetapkan oleh engineer proyek berdasarkan desain dan kondisi lapangan.
Casing & aksesori inclinometer
Kecocokan perlu dicek sampai ke diameter dalam dan bentuk alur.
Inclinometer casing
Pilihan di katalog GIT: casing ABS, casing aluminium, GEOKON 6400 Glue-Snap, dan GEOKON 6650.
Kabel, reel & cable guide
Panjang kabel mengikuti kedalaman dan kebutuhan operasi. Konektor, penanda kedalaman, dan guide harus sesuai sistem.
Alat baca & pengolahan data
Konfirmasikan tablet atau smartphone, aplikasi, format ekspor, dan software analisis yang diperlukan dalam penawaran.
Sudah punya casing terpasang? Kirim merek, diameter dalam/luar, bentuk alur, kedalaman, dan kondisi casing. Diameter nominal yang sama belum cukup untuk memastikan probe atau array cocok.
Dari pemilihan alat hingga rencana pembacaan
Diskusikan lingkup pengadaan dan pemasangan dengan tim GIT: sistem, casing, kebutuhan baseline, pembacaan berkala, dan bentuk laporan.
Pelajari sistem dari sumbernya
Pakai dokumen yang sesuai model dan generasi produk yang akan dipesan.
Sebelum memilih inclinometer
Merek mana yang paling cocok untuk proyek saya?
Pertimbangkan casing, kedalaman, prosedur monitoring, alat baca, format data, dan dukungan yang diperlukan. Untuk pembacaan berkala, bandingkan empat sistem portabel. Untuk pembacaan otomatis, evaluasi susunan array beserta sistem datanya.
Apakah satu probe bisa dipakai di banyak lubang bor?
Bisa, selama casingnya cocok. Jumlah titik, waktu survei, kedalaman, dan seberapa sering dibaca menentukan kebutuhan petugas dan jumlah set.
Apakah Bluetooth berarti alat bisa memantau otomatis?
Pada probe portabel, Bluetooth hanya membantu memindahkan data dari reel ke alat baca. Pembacaan tetap dilakukan petugas. Monitoring tanpa survei probe berkala membutuhkan sensor terpasang tetap dan sistem akuisisi data yang sesuai.
Apakah semua merek bisa masuk ke casing yang sama?
Kecocokan dicek per model. Kirim diameter dalam, bentuk alur, sambungan, kedalaman, dan kondisi casing yang sudah terpasang sebelum menentukan sistem.
Apa bedanya inclinometer dengan tiltmeter?
Survei inclinometer di lubang bor menghasilkan profil pergeseran sepanjang kedalaman. Tiltmeter memantau perubahan kemiringan di lokasi pemasangannya. Pilihannya mengikuti parameter dan cakupan yang dibutuhkan.
Apakah harga mencakup casing, alat baca, dan instalasi?
Tergantung konfigurasi penawaran. Minta rincian probe atau array, panjang kabel, reel, alat baca, casing, software, aksesori, instalasi, dan monitoring sesuai kebutuhan proyek.
Bagaimana memperoleh harga dan waktu pengadaan?
Kirim merek atau kebutuhan monitoring, kedalaman, jumlah titik, kondisi casing, lokasi, dan target jadwal. Harga serta waktu pengadaan dikonfirmasi setelah konfigurasi ditinjau.
Siapkan sistem untuk proyek Anda.
Kirim kebutuhan teknis agar penawaran mencakup alat dan kelengkapan yang sesuai.
- Kedalaman dan jumlah titik monitoring.
- Jenis pembacaan dan seberapa sering.
- Casing baru, atau spesifikasi casing terpasang.
- Lokasi proyek dan target jadwal pengadaan.
