Deskripsi

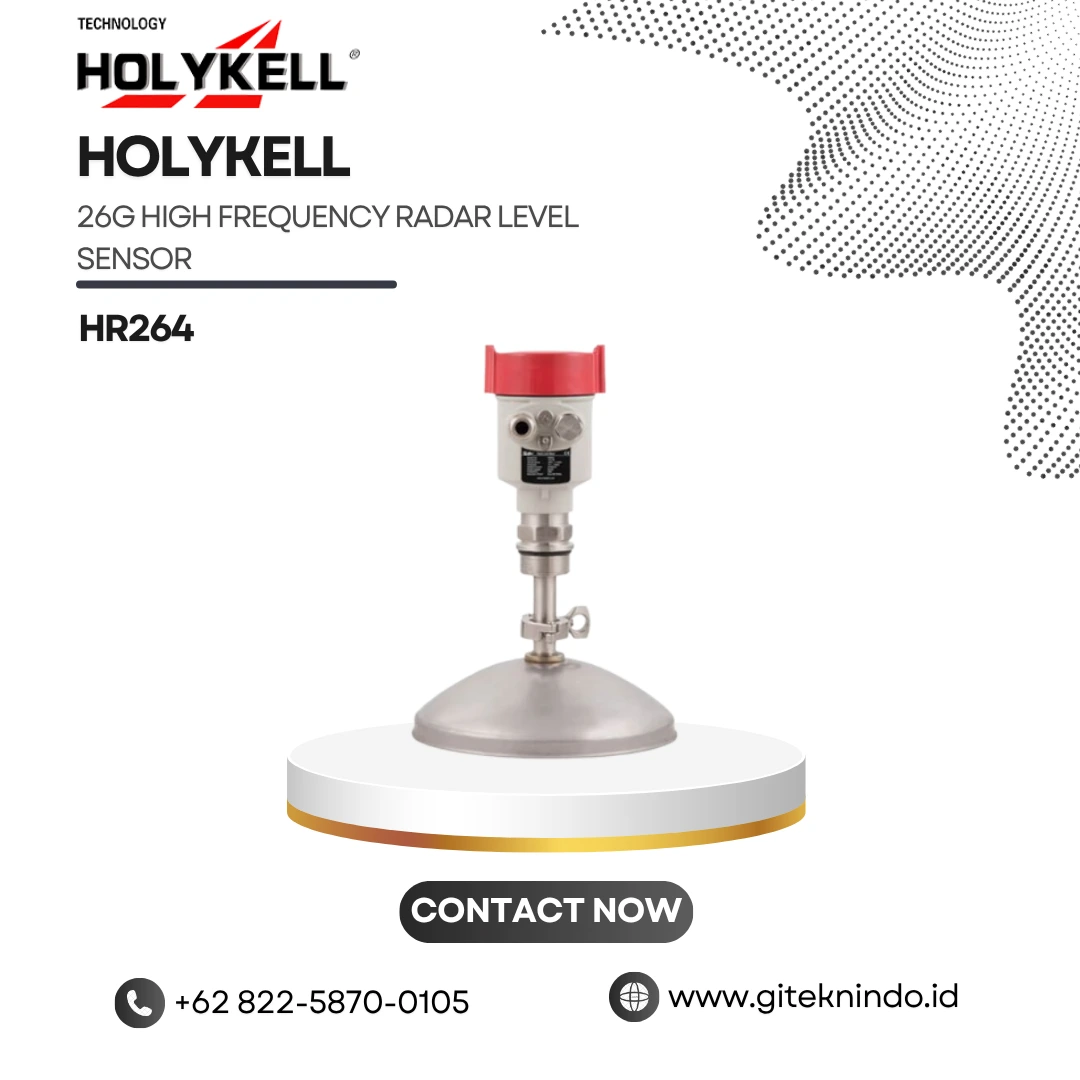

HR264-26G High Frequency Radar Level Sensor
HR264-26G membantu operator memantau ketinggian material pada silo, reactor, dan berbagai wadah proses. Perangkat ini memakai gelombang 26 GHz untuk membaca pantulan dari permukaan material tanpa kontak langsung. Antena mengirim pulsa microwave ke arah material, kemudian sistem menerima pantulannya dan menghitung jarak berdasarkan waktu perjalanan sinyal.
Desain non-kontak membuat HR264-26G cocok untuk material padat yang dapat menimbulkan debu, kristalisasi, atau kondensasi. Selain itu, panjang gelombang yang lebih pendek membantu sistem memperoleh pantulan yang lebih baik dari permukaan material padat yang tidak rata.
Jangkauan Pengukuran
HR264-26G mampu membaca jarak hingga 70 meter. Untuk powder, jangkauan mencapai 50 meter, sedangkan particle dan lump material dapat mencapai 70 meter. Pengguna dapat memilih jenis antena berdasarkan bentuk material dan tinggi wadah.
Parabolic antenna tersedia dalam diameter 196 mm dan 242 mm. Kedua pilihan tersebut memiliki sudut pancaran sekitar 4°, sehingga sinyal dapat lebih terfokus ke area target. Beam yang sempit juga membantu mengurangi pengaruh dinding tank, nozzle, dan objek lain di sekitar jalur pengukuran.
Akurasi mencapai ±15 mm. Karena itu, HR264-26G sesuai untuk sistem yang membutuhkan pemantauan material secara konsisten pada jarak jauh.
Performa pada Material Padat
HR264-26G sangat cocok untuk solid material, powder, particle, dan lump material. Teknologi 26 GHz membantu perangkat mempertahankan pantulan sinyal pada permukaan padat yang miring. Sistem juga memiliki rasio signal-to-noise yang baik sehingga operator tetap memperoleh data saat permukaan material mengalami perubahan.
Material dengan debu tebal juga tidak terlalu mengganggu proses pembacaan. Selanjutnya, metode non-kontak membuat antena tidak menyentuh material sehingga pengguna tidak perlu menangani keausan mekanis pada bagian sensing.
Karakteristik tersebut mendukung penggunaan pada kondisi yang memiliki strong dust, crystallization, dan condensation.
Output dan Komunikasi
HR264-26G menyediakan 4–20 mA + HART sebagai pilihan output utama. Sistem juga mendukung RS485/Modbus sehingga pengguna dapat memilih komunikasi analog maupun digital sesuai kebutuhan instalasi.
PLC atau controller dapat menerima sinyal dari unit untuk kebutuhan monitoring dan kontrol. Sementara itu, teknisi dapat memakai HART handheld programmer atau perangkat PC untuk melakukan konfigurasi. Dokumentasi Holykell juga menjelaskan tiga metode commissioning, yaitu melalui tombol dan LCD, PC melalui HART, serta HART handheld programmer.
Dengan pilihan tersebut, teknisi dapat mengatur parameter langsung dari perangkat maupun melalui sistem komunikasi yang tersedia.
Catu Daya dan Konstruksi
HR264-26G menyediakan pilihan DC24V atau 85–265VAC sesuai konfigurasi electronic unit. Housing menggunakan aluminum dan memiliki protection grade IP67 pada konfigurasi standar yang tercantum di manual seri HR260.
Process connection menggunakan multidirectional flange. Pilihan flange membantu teknisi mengarahkan antena sesuai posisi permukaan material, terutama ketika permukaan memiliki kemiringan atau bentuk yang tidak rata.
Antena menggunakan stainless steel dan tersedia pilihan Viton atau Kalrez untuk sealing sesuai kebutuhan temperatur. Konfigurasi Kalrez mendukung process temperature hingga 250°C.
Kondisi Operasi
HR264-26G mendukung process temperature -40°C hingga 250°C pada konfigurasi yang sesuai. Process pressure bekerja pada rentang -1 bar hingga 1 bar. Karakteristik tersebut membuat perangkat cocok untuk silo atau vessel yang bekerja mendekati kondisi atmosfer.
Frekuensi kerja mencapai 26 GHz. Teknologi high-frequency tersebut menghasilkan beam yang sempit dan konsentrasi energi yang tinggi. Karena itu, perangkat dapat membantu mengurangi pengaruh objek pengganggu di sekitar titik pengukuran.
Pengaturan dan Instalasi
Teknisi perlu memasang antena dengan arah yang menghadap permukaan material. Pada tank dengan permukaan miring atau tumpukan material yang tidak rata, multidirectional flange membantu teknisi mengatur arah antena.
Posisi pemasangan juga perlu mempertimbangkan jarak dari dinding dan objek di dalam vessel. Dokumentasi Holykell menyarankan teknisi menghindari posisi yang menghasilkan pantulan tidak langsung dari dinding atau bagian atas tank.
Selain itu, operator dapat melakukan commissioning melalui LCD dan tombol, PC, atau HART handheld programmer. Pengaturan ini membantu proses setup tanpa membutuhkan prosedur yang rumit.
Aplikasi Industri
HR264-26G cocok untuk solid material, powder, particle, dan lump material. Pengguna dapat memasangnya pada reactor, solid storage bin, silo, dan process container yang menghadapi debu tinggi atau permukaan material yang mudah mengalami kristalisasi dan kondensasi.
Perangkat ini juga mendukung kebutuhan monitoring pada kondisi yang membutuhkan pengukuran jarak jauh. Kombinasi frekuensi 26 GHz, jangkauan hingga 70 meter, akurasi ±15 mm, parabolic antenna, output 4–20 mA/HART, serta RS485/Modbus memberikan fleksibilitas bagi berbagai sistem industri.
Giteknindo menyediakan HR264-26G High Frequency Radar Level Sensor untuk kebutuhan monitoring material padat, silo, reactor, storage bin, dan berbagai instalasi proses industri.
