Pengertian Singkat Settlement Plate
Settlement plate adalah instrumen geoteknik yang didesain secara khusus untuk mengukur tingkat penurunan tanah (soil settlement). Alat ini terdiri dari pelat dasar (base plate) baja yang dikombinasikan dengan pipa ukur (riser pipe) dan ditanam di permukaan tanah asli sebelum penimbunan.
Sebagai penyedia jasa instalasi geoteknik, PT Global Intan Teknindo membantu proyek Anda merekam data konsolidasi tanah secara presisi. Data ini krusial untuk mencegah penurunan struktur pasca-konstruksi.
Pemakaian Umum Settlement Plate
- Proyek Timbunan (Embankment): Pekerjaan jalan tol, jalan raya, dan jalur kereta api baru.
- Reklamasi Lahan: Pemantauan konsolidasi tanah lunak laut (marine clay) pada area reklamasi.
- Konstruksi Bendungan: Monitoring settlement pada tanggul dan bendungan tipe urugan tanah.
- Area Pre-Loading: Pemantauan stabilisasi tanah sebelum didirikan struktur pabrik, gudang, atau landasan pacu.
Bagaimana Settlement Plate Bekerja
Tahapan instalasi dan pengukuran elevasi penurunan tanah
Penempatan Base Plate
Tanah diratakan (leveling) dan diberi lapisan pasir. Pelat dasar baja (biasanya 60x60cm) ditempatkan tepat di atas tanah asli (subgrade).
Instalasi Riser Pipe
Pipa ukur baja disambungkan ke pelat dasar beserta pipa PVC pelindung di bagian luarnya. Pipa akan terus disambung seiring naiknya elevasi timbunan.
Initial Reading (Elevasi Nol)
Surveyor mengambil elevasi referensi awal pada puncak pipa sesaat sebelum alat berat mulai melakukan penimbunan lapis pertama.
Pengukuran Elevasi Rutin
Pembacaan beda tinggi menggunakan Waterpass atau Total Station dilakukan berkala. Selisih elevasi puncak pipa adalah total penurunan tanah yang terjadi.
Keunggulan & Hasil Keluaran
Instrumen ini memberikan data fisik yang sederhana namun memiliki tingkat akurasi dan keandalan lapangan yang tinggi:
Pendekatan Teknik Kami
Standar operasional instalasi Giteknindo untuk mencegah kegagalan instrumen
Presisi Leveling
Memastikan base plate dipasang tegak lurus (plumb) absolut agar penyambungan riser pipe tidak miring saat timbunan makin tinggi.
Proteksi Instrumen Maksimal
Setiap titik diinstalasi dengan pipa PVC pelindung tebal dan barikade mencolok agar terhindar dari tabrakan manuver alat berat.
Integrasi Jadwal Penimbunan
Tim kami selalu berkoordinasi dengan kontraktor *earthwork* agar proses *extension* (sambung pipa) dilakukan tepat sebelum pipa tertimbun tanah.
Dukungan Survei Profesional
Mendampingi proses *initial reading* bersama tim surveyor klien untuk menyepakati titik acuan tetap (Benchmark) proyek.

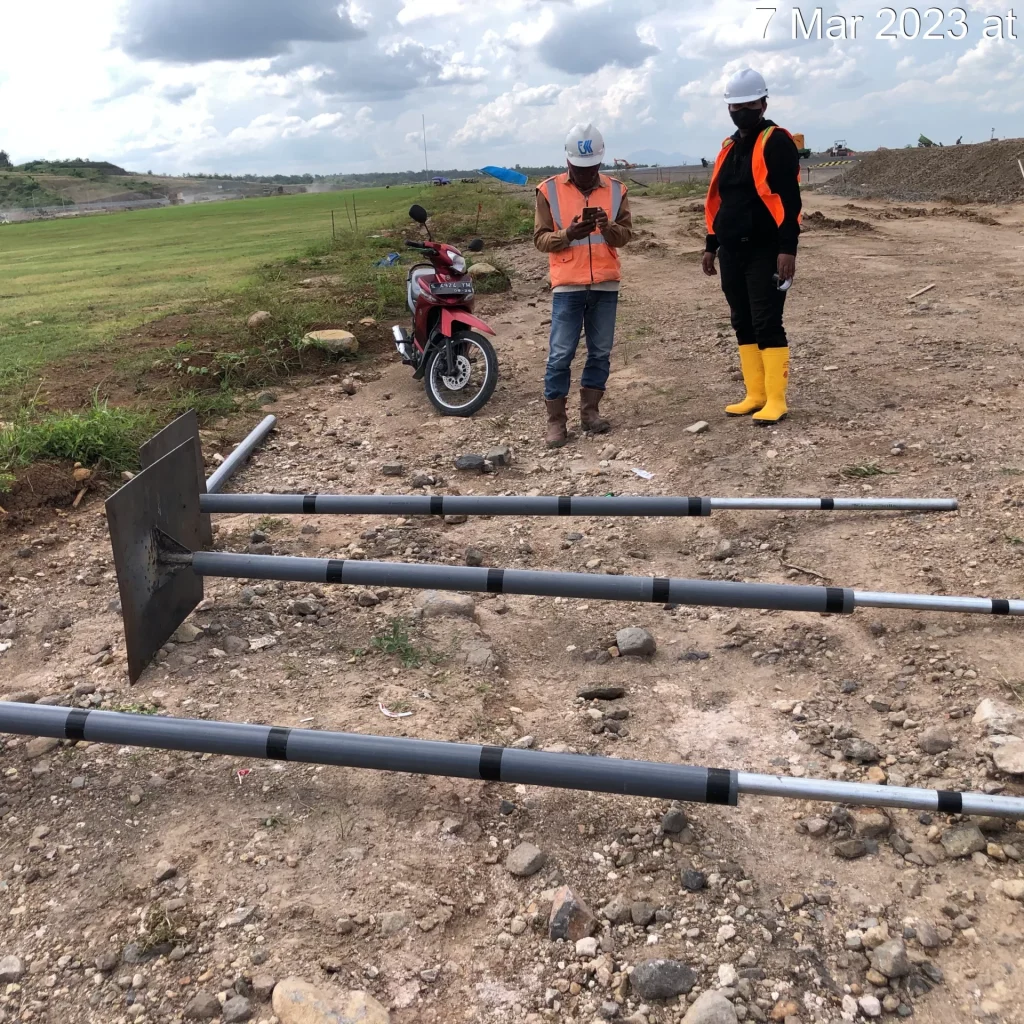

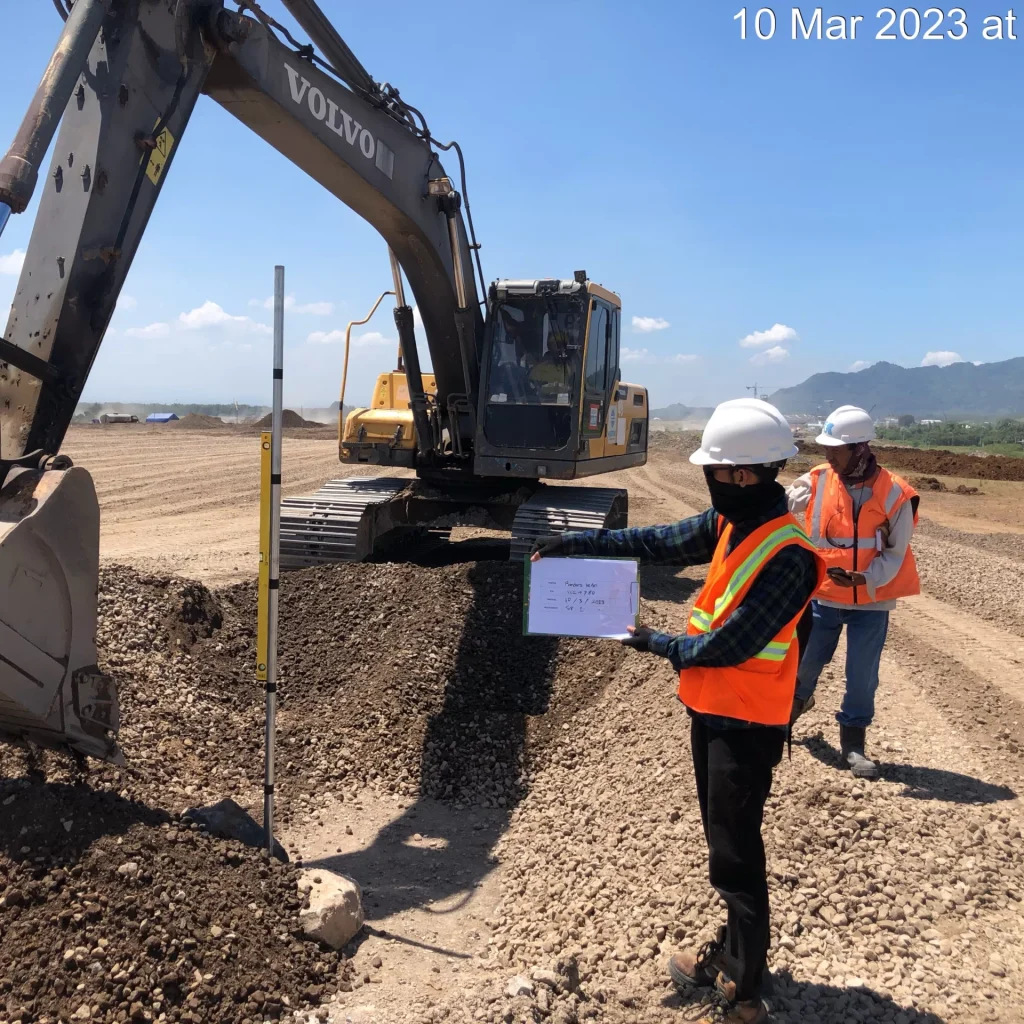

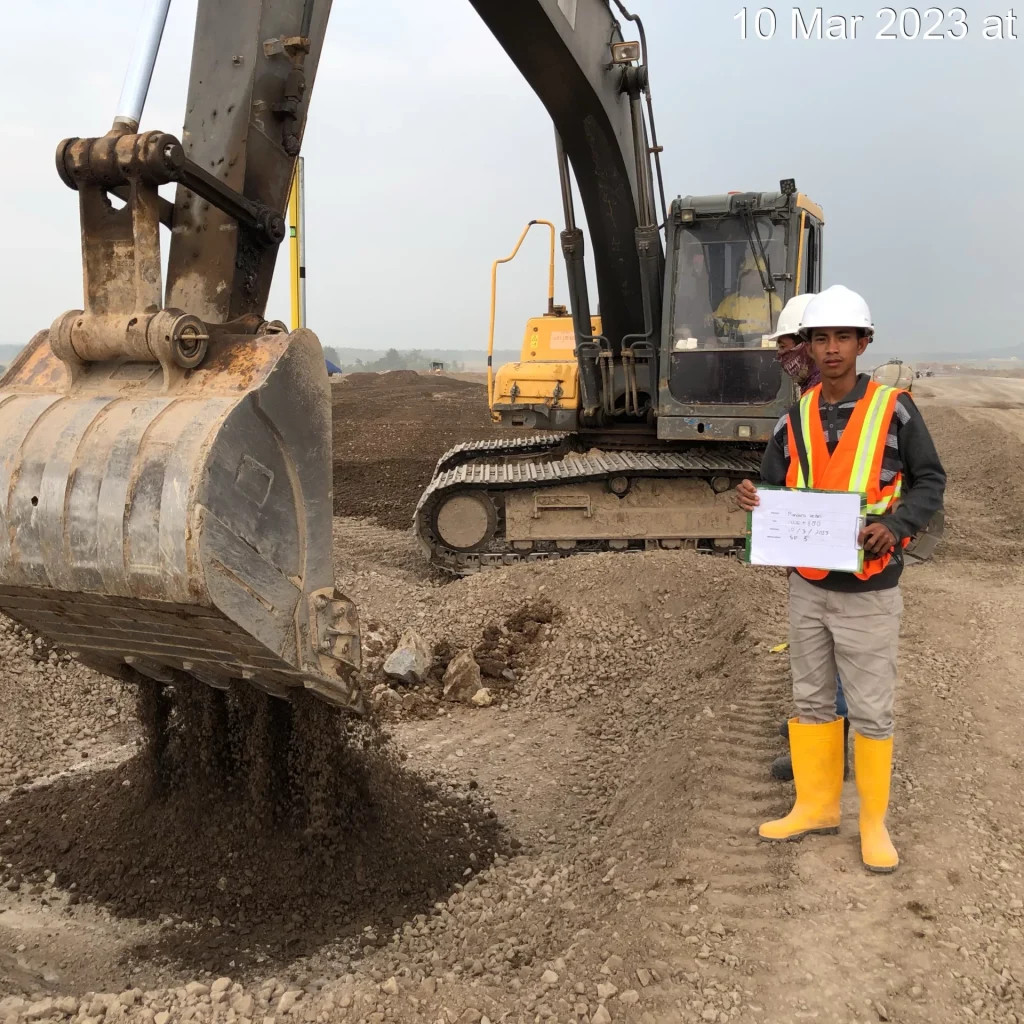

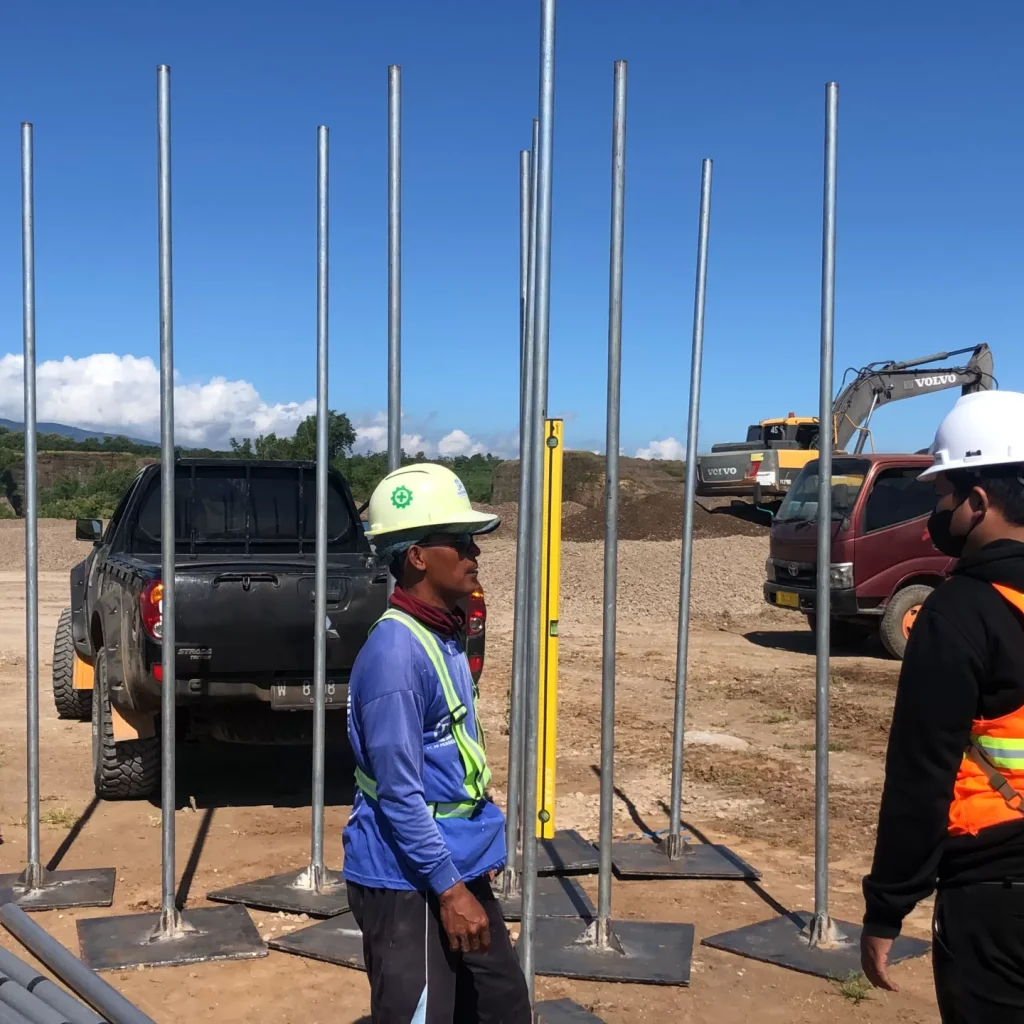

Gallery Project
Portofolio instalasi sistem pada berbagai proyek rekayasa geoteknik, reklamasi, dan infrastruktur strategis.
Pilihan Layanan Settlement Plate Kami
Untuk mengakomodasi kebutuhan manajemen di lapangan, kami menyediakan paket instalasi yang menyesuaikan anggaran dan kebutuhan tenaga teknis Anda:
- Supply & Instalasi Awal: Kami menyediakan material base plate baja berstandar proyek, merakitnya, mengatur elevasi leveling, hingga melakukan pembacaan nol (*initial reading*). Ekstensi pipa dilakukan oleh tim kontraktor.
- Layanan Monitoring Full-Service: Tim Giteknindo menangani instalasi awal, kunjungan berkala untuk ekstensi pipa, hingga pembacaan elevasi rutin (harian/mingguan) menggunakan alat survei kami beserta reportnya.
- Integrasi Instrumentasi: Instalasi komprehensif digabungkan dengan pemasangan piezometer dan inclinometer untuk laporan kestabilan geoteknik menyeluruh.
Related Services
Lengkapi kebutuhan instrumentasi geoteknik Anda untuk analisis stabilitas yang komprehensif.
Frequently Asked Questions (FAQ)
Berapa ukuran standar pelat (base plate) yang digunakan?
Ukuran standar Bina Marga dan proyek umum di Indonesia biasanya adalah pelat baja berdimensi 60 cm x 60 cm dengan ketebalan 6 mm hingga 10 mm. Namun, kami bisa melakukan fabrikasi custom sesuai spesifikasi teknis proyek Anda.
Bagaimana jika pipa settlement plate tersenggol atau rusak oleh alat berat?
Ini adalah risiko utama di lapangan. Oleh karena itu, kami selalu menginstal pipa luar (outer PVC pipe) sebagai pelindung dan memasang barikade. Jika pipa baja di dalam (riser pipe) bengkok, data tidak akan valid dan perbaikan referensi elevasi harus segera dilakukan.
Siapa yang bertugas menyambung pipa saat timbunan makin tinggi?
Tergantung kesepakatan layanan. Jika klien mengambil paket *Full Service*, teknisi kami yang akan datang untuk menyambung pipa. Namun, untuk menekan biaya, banyak klien memilih menyambung pipa sendiri (kontraktor earthwork) dengan panduan SOP dari tim kami.
Berapa lama proses instalasi dilakukan?
Instalasi awal sangat cepat, biasanya hanya memakan waktu beberapa jam untuk meratakan tanah dasar dan menempatkan base plate, asalkan lokasi sudah disiapkan dan aman dari lalu lalang alat berat.
Biaya dan Harga Pemasangan
Biaya layanan instalasi Settlement Plate bersifat fleksibel dan disesuaikan dengan kebutuhan riil proyek Anda. Kalkulasi akhir sangat dipengaruhi oleh faktor spesifikasi fabrikasi material, dimensi pelat dasar, jumlah titik instrumen, dan model kontrak pemantauan (full service vs instalasi awal).
Sebagai spesialis instrumentasi geoteknik, kami merancang Rencana Anggaran Biaya (RAB) yang transparan, kompetitif, dan sesuai dengan standar kualitas keamanan infrastruktur. Kami memastikan investasi Anda tepat sasaran.
Diskusikan Kebutuhan Titik Proyek Anda
