Deskripsi

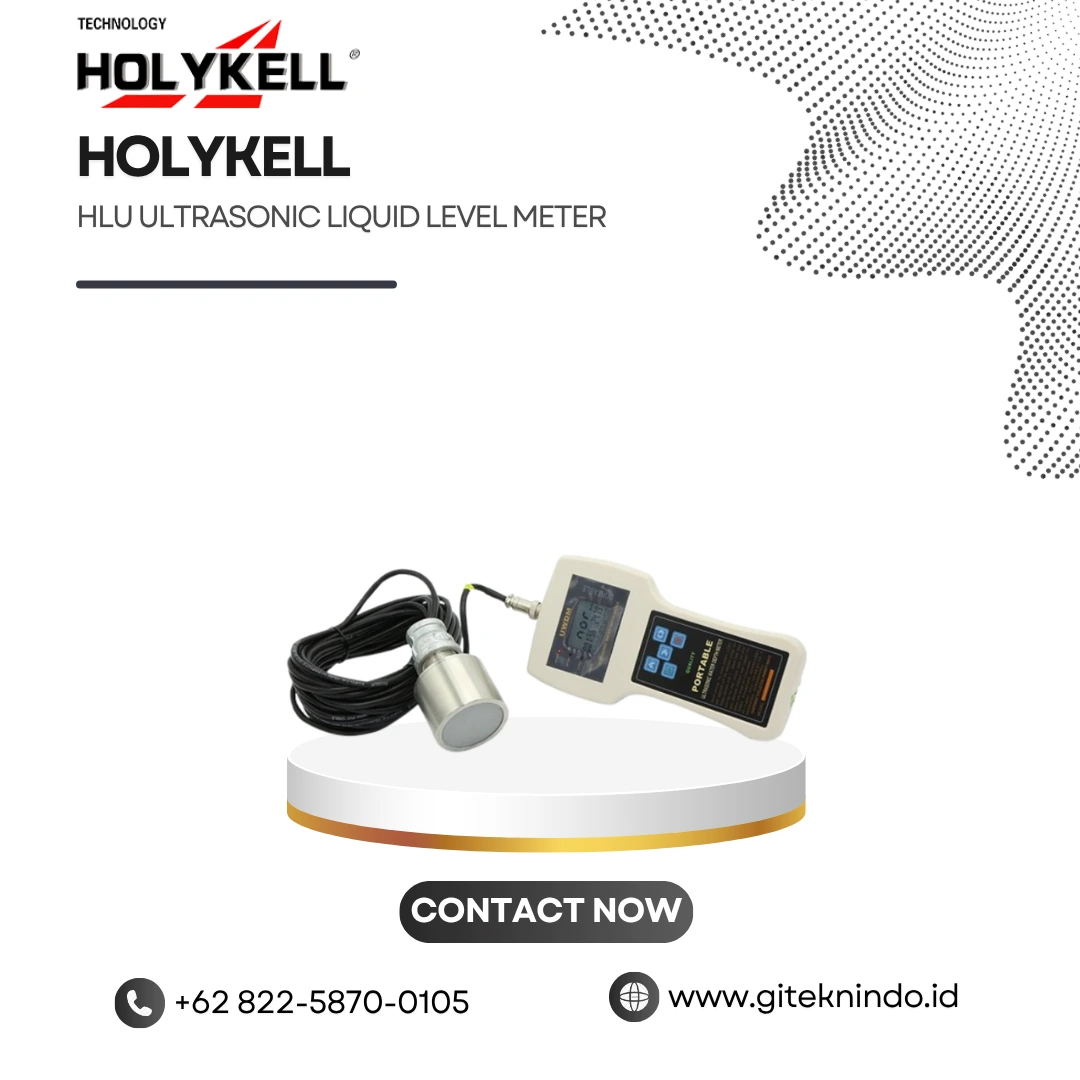

HLU Ultrasonic Liquid Level Meter
HLU membantu operator mengukur kedalaman air secara non-kontak pada sungai, danau, reservoir, maupun area perairan lainnya. Sistem ini memakai sensor ultrasonik dan rangkaian elektronik untuk membaca jarak dari sensor menuju permukaan air. Setelah itu, unit mengolah hasil pembacaan menjadi data kedalaman yang dapat operator lihat melalui layar lokal.
Desain HLU menggabungkan sensor, instrumen genggam, baterai lithium rechargeable, dan charger khusus. Teknisi dapat membawa unit ke lokasi pengukuran tanpa membutuhkan instalasi permanen. Karena itu, HLU cocok untuk pekerjaan lapangan yang memerlukan pengukuran fleksibel.
Jangkauan dan Akurasi
HLU menawarkan pilihan jangkauan 100 m, 200 m, dan 300 m. Pengguna dapat menentukan konfigurasi berdasarkan kedalaman area yang ingin dipantau. Sistem juga menyediakan blind zone sekitar 500–800 mm, bergantung pada range sensor.
Akurasi mencapai ±0,5% F.S. berdasarkan standar permukaan air pada suhu 20°C. Resolusi pengukuran dapat mencapai 1 mm atau 1 cm sesuai pengaturan pengguna.
Selain itu, operator dapat menentukan detection rate mulai dari 0,1 hingga 100 Hz/s. Pengaturan standar menggunakan 1 Hz/s ketika sistem tidak memerlukan konfigurasi khusus. Nilai tersebut membantu pengguna menyesuaikan frekuensi pembacaan dengan kebutuhan pengukuran.
Sensor Ultrasonik dan Sinyal
HLU menggunakan sensor ultrasonik dengan frekuensi kerja 50–200 kHz, bergantung pada sensor yang dipasang. Beam angle berada di sekitar 18° ±2°. Karakteristik tersebut membantu sensor mengarahkan gelombang menuju permukaan air.
Sensor mengirimkan hasil pembacaan ke instrumen melalui kabel standar sepanjang 10 meter. Kabel tersebut sudah melalui proses acoustic matching dari pabrikan sebelum pengiriman.
Sistem menyediakan 4–20 mA dan RS485 sebagai pilihan output yang dapat pengguna sesuaikan dengan perangkat monitoring atau sistem akuisisi data. Dengan demikian, operator dapat memakai HLU sebagai alat ukur lapangan atau mengintegrasikannya dengan perangkat eksternal pada konfigurasi yang mendukung.
Layar dan Pengoperasian
Instrumen HLU memakai large LCD multi-information display untuk membantu operator membaca hasil pengukuran. Layar menampilkan nilai kedalaman air dalam format empat digit serta sejumlah informasi pendukung lainnya.
Lima tombol sentuh pada panel membantu teknisi mengakses menu dan mengatur parameter. Operator dapat melakukan penyesuaian langsung dari instrumen tanpa membawa komputer ke lokasi pengukuran.
Bentuk instrumen yang handheld juga memudahkan perpindahan antar titik ukur. Teknisi dapat membawa unit dalam casing pelindung dan menjalankan pengukuran sesuai kebutuhan lapangan.
Baterai dan Penggunaan Lapangan
HLU memakai built-in rechargeable lithium battery dengan waktu standby sekitar 6 jam untuk penggunaan secara intermittent. Charger khusus menerima input 110–240 VAC, 50/60 Hz dan menghasilkan output 12,6 VDC 350 mA.
Karena instrumen membawa sumber daya internal, operator dapat menjalankan pengukuran tanpa mencari sumber listrik di setiap titik. Setelah selesai, teknisi dapat mengisi ulang baterai menggunakan charger bawaan.
Sistem juga mendukung temperatur operasi instrumen 0–50°C dan sensor 0–40°C. Kelembapan operasi instrumen mencapai ≤80% RH non-condensing.
Konstruksi dan Pemasangan
Sensor HLU memiliki perlindungan IP68 sehingga pengguna dapat menempatkannya pada kondisi lapangan yang membutuhkan perlindungan terhadap air. Instrumen utama memiliki dimensi sekitar 235 × 115 × 70 mm, sehingga tetap praktis untuk pekerjaan lapangan.
Teknisi dapat memasang sensor menggunakan thread 1 inci. Selain itu, konfigurasi handheld memungkinkan operator melakukan pengukuran dari permukaan tanpa memasang perangkat secara permanen.
Pengguna perlu memperhatikan kondisi permukaan target. Sensor memperoleh jangkauan terbaik ketika gelombang mengarah ke permukaan yang mampu memantulkan sinyal dengan baik. Bentuk permukaan, posisi sensor, dan kondisi area dapat memengaruhi hasil pembacaan.
Aplikasi
HLU cocok untuk pengukuran kedalaman air tawar dan air laut, pemantauan reservoir, danau, sungai, maupun perairan dangkal. Operator juga dapat memanfaatkan perangkat untuk pekerjaan survei lapangan yang membutuhkan data kedalaman pada beberapa titik.
Pada reservoir dan sungai, teknisi dapat membawa instrumen dari satu lokasi ke lokasi lain lalu mencatat hasil setiap titik. Sementara itu, sistem output 4–20 mA atau RS485 dapat mendukung integrasi dengan perangkat eksternal pada konfigurasi yang sesuai.
Dengan pilihan jangkauan hingga 300 m, akurasi ±0,5% F.S., sensor ultrasonik 50–200 kHz, output 4–20 mA dan RS485, LCD multi-information, baterai rechargeable, serta sensor IP68, HLU memberikan solusi praktis untuk pengukuran kedalaman air. Giteknindo menyediakan HLU Ultrasonic Liquid Level Meter untuk kebutuhan pengukuran air tawar, air laut, reservoir, sungai, dan berbagai pekerjaan monitoring lapangan.
