Deskripsi

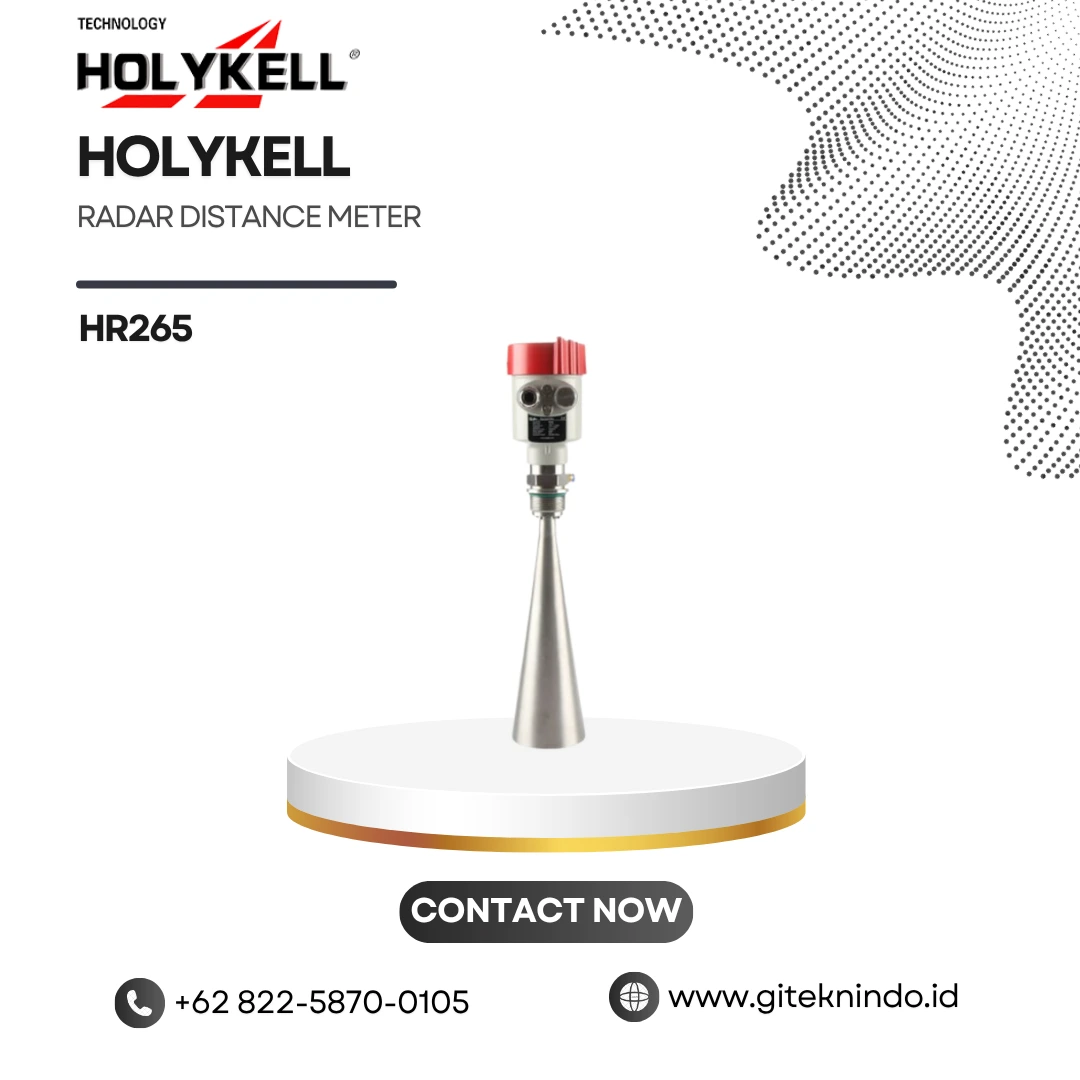

HR265 Radar Distance Meter
HR265 membantu operator mengukur jarak hingga permukaan air pada area terbuka. Perangkat ini memakai teknologi radar frekuensi tinggi 26 GHz untuk membaca pantulan sinyal dari permukaan. Sistem kemudian menghitung jarak berdasarkan waktu perjalanan gelombang dan mengolah hasilnya menjadi data pengukuran.
Desain HR265 mendukung pengukuran tanpa kontak langsung dengan air. Karena itu, operator tidak perlu menempatkan sensor ke dalam media. Metode ini cocok untuk area seperti sungai, danau, reservoir, open channel, serta lokasi lain yang membutuhkan pemantauan dari atas permukaan.
Jangkauan hingga 70 Meter
HR265 menyediakan measuring span 0–70 meter dengan akurasi mencapai ±5 mm. Jangkauan tersebut membantu pengguna memantau area perairan dengan kedalaman yang cukup besar.
Selain itu, beam angle yang relatif kecil membantu energi sinyal tetap terarah ke permukaan target. Teknologi ini juga meningkatkan kemampuan sistem dalam menerima echo dan mengurangi gangguan dari objek di sekitar titik ukur.
Pengguna dapat memanfaatkan karakter tersebut pada kondisi permukaan yang mengalami fluktuasi. Sistem signal-to-noise ratio yang tinggi membantu perangkat mempertahankan kualitas pembacaan saat permukaan air berubah.
Teknologi 26 GHz
HR265 memakai frekuensi hingga 26 GHz untuk menghasilkan sinyal dengan konsentrasi energi yang tinggi. Gelombang tersebut membantu perangkat membaca permukaan target tanpa kontak mekanis.
Teknologi frekuensi tinggi juga membantu sistem menangani kondisi yang memiliki gangguan dari lingkungan sekitar. Operator dapat memperoleh hasil pengukuran yang lebih stabil ketika area memiliki perubahan kondisi permukaan.
Kemudian, sistem memproses sinyal dengan teknologi dual-core radar. Dua core tersebut memberi kapasitas pemrosesan yang lebih tinggi sehingga unit mampu menangani data secara cepat dan menjaga kestabilan operasi.
Output dan Integrasi
HR265 menyediakan beberapa pilihan output untuk kebutuhan integrasi. Pengguna dapat memilih 4–20 mA/HART atau RS485/Modbus sesuai sistem monitoring yang tersedia.
PLC atau controller dapat menerima sinyal dari unit untuk kebutuhan pemantauan dan pengolahan data. Sementara itu, teknisi dapat memanfaatkan HART untuk konfigurasi pada sistem yang mendukung komunikasi tersebut.
Versi RS485 memakai catu daya 6–24 VDC, sedangkan konfigurasi lainnya menggunakan DC24V. Dengan pilihan ini, pengguna dapat menyesuaikan perangkat dengan sumber daya yang tersedia di lapangan.
Instalasi dan Bracket
HR265 memakai PP atau stainless steel bracket sebagai process connection. Bentuk bracket membantu teknisi menempatkan unit di atas area yang ingin dipantau.
Pemasangan tanpa kontak dengan air membuat proses instalasi lebih sederhana. Operator cukup menentukan posisi yang memiliki jalur sinyal terbuka menuju permukaan target. Teknisi juga perlu menghindari objek yang dapat menghasilkan pantulan tambahan pada jalur gelombang.
Selain itu, posisi bracket dapat disesuaikan dengan kondisi lokasi. Pemilihan material PP atau stainless steel memberi fleksibilitas untuk berbagai lingkungan pemasangan.
Perlindungan dan Kondisi Kerja
HR265 memiliki IP67 untuk membantu menjaga bagian internal dari debu dan air. Struktur ini mendukung penggunaan pada lingkungan luar ruang yang menghadapi perubahan kondisi cuaca.
Perangkat bekerja pada medium temperature -40°C hingga 100°C. Process pressure berada pada rentang -1 bar hingga 1 bar, sehingga sistem cocok untuk aplikasi permukaan terbuka yang bekerja mendekati tekanan atmosfer.
Untuk area yang membutuhkan perlindungan khusus, Holykell menyediakan konfigurasi Exib IIC T6 Gb. Pengguna perlu menentukan tipe perlindungan berdasarkan klasifikasi area instalasi.
Pembacaan dan Pengoperasian
HR265 menawarkan proses pengukuran yang sederhana. Operator dapat menentukan posisi unit, mengarahkan jalur sinyal ke permukaan air, lalu menghubungkan output ke perangkat monitoring.
Sistem juga menyediakan interval pengukuran sekitar 1 detik, tergantung pengaturan parameter. Interval tersebut membantu perangkat mengikuti perubahan jarak secara berkala.
Teknisi dapat melakukan commissioning melalui display dan tombol, PC, atau HART handheld programmer pada konfigurasi yang mendukung fungsi tersebut. Dengan demikian, proses setup dapat menyesuaikan kebutuhan lapangan.
Aplikasi
HR265 mendukung kebutuhan monitoring pada danau, sungai, reservoir, open channel, tidal water, serta area sekitar jembatan yang membutuhkan pemantauan ketinggian air. Pengguna juga dapat memanfaatkan perangkat pada area dataran rendah perkotaan yang membutuhkan informasi kondisi air.
Pada sungai dan kanal terbuka, operator dapat memantau perubahan jarak dari perangkat menuju permukaan. Sistem juga membantu pemantauan reservoir ketika pengguna membutuhkan pengukuran dari lokasi yang sulit dijangkau secara langsung.
Untuk area pasang surut, teknologi tanpa kontak membantu operator memperoleh data tanpa menempatkan komponen sensing ke dalam air. Karena itu, HR265 cocok untuk kebutuhan monitoring air yang membutuhkan instalasi praktis dan pembacaan jarak jauh.
Dengan frekuensi hingga 26 GHz, jangkauan 70 meter, akurasi ±5 mm, dual-core processing, output 4–20 mA/HART atau RS485/Modbus, IP67, dan bracket PP atau stainless steel, HR265 memberikan solusi praktis untuk pengukuran jarak ke permukaan air. Giteknindo menyediakan HR265 Radar Distance Meter untuk kebutuhan monitoring danau, sungai, reservoir, open channel, tidal water, serta area perairan lainnya.
