Deskripsi

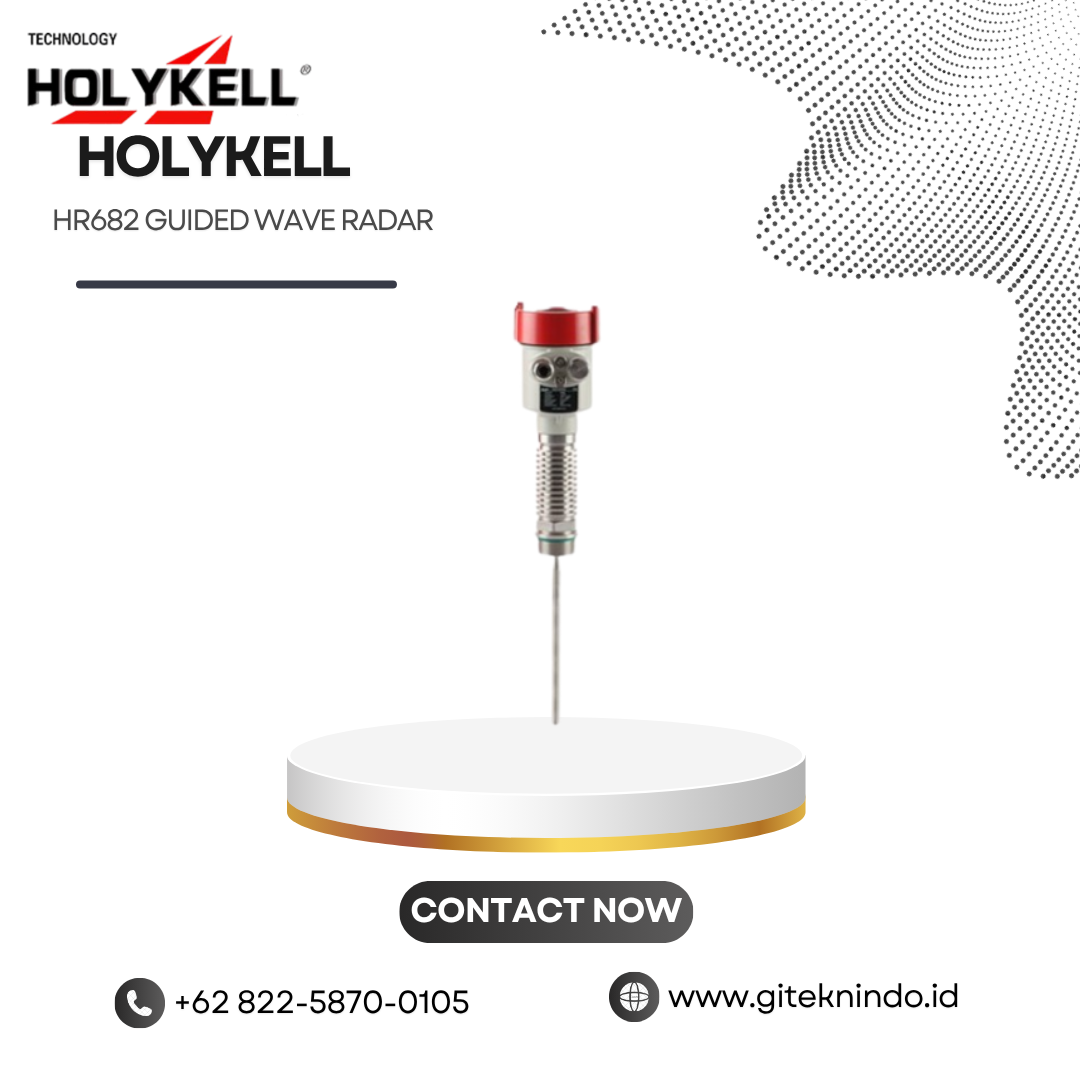

HR682 Guided Wave Radar
HR682 Guided Wave Radar merupakan sensor level berbasis teknologi guided wave radar untuk mengukur ketinggian cairan. Sensor ini secara khusus mendukung media korosif seperti asam, basa, bahan kimia, air laut, dan berbagai cairan proses. Desain probe PTFE membantu sensor menghadapi karakteristik media yang agresif.
Berbeda dari radar non-kontak, HR682 mengarahkan pulsa elektromagnetik melalui probe menuju permukaan cairan. Sensor kemudian menerima pantulan sinyal dan mengolah waktu perjalanannya untuk menentukan jarak permukaan media. Metode ini membantu pengukuran level pada kondisi tangki yang membutuhkan panduan sinyal melalui probe.
Teknologi Guided Wave Radar
HR682 menggunakan prinsip Time Domain Reflectometry untuk menentukan level cairan. Sistem elektronik mengirim pulsa melalui probe kemudian membaca pantulan yang muncul saat pulsa mencapai permukaan media. Perbedaan waktu tersebut menjadi dasar perhitungan jarak antara sensor dan permukaan cairan.
Frekuensi kerja HR682 berada pada rentang 500 MHz hingga 1,8 GHz. Frekuensi tersebut mendukung pengukuran level pada berbagai kondisi proses. Sensor juga menggunakan daya transmisi yang rendah sehingga pengguna dapat memasangnya pada wadah logam maupun non-logam sesuai konfigurasi instalasi.
Khusus untuk Cairan Korosif
HR682 memiliki konfigurasi yang cocok untuk cairan korosif. Probe menggunakan material PTFE pada tipe kabel maupun batang. Material tersebut membantu sensor menghadapi paparan media kimia yang agresif selama pengguna memilih konfigurasi sesuai kondisi proses.
Aplikasi HR682 mencakup asam, basa, cairan kimia, air laut, dan wine. Pengguna dapat memilih panjang probe berdasarkan tinggi pengukuran yang diperlukan. Karakteristik tersebut membuat HR682 sesuai untuk berbagai sistem penyimpanan dan proses yang menangani cairan korosif.
Rentang Pengukuran hingga 20 Meter
HR682 mendukung rentang pengukuran hingga 20 meter. Konfigurasi full PTFE sealing cable type mencapai panjang maksimum 20 meter. Sementara itu, versi full PTFE sealing rod type memiliki panjang maksimum 6 meter. Pilihan tersebut membantu pengguna menyesuaikan sensor dengan dimensi tangki.
Rentang tersebut mendukung pemantauan level pada tangki dengan berbagai ukuran. Pengguna perlu menentukan panjang probe berdasarkan tinggi tangki, posisi pemasangan, karakteristik cairan, serta kondisi proses. Perencanaan tersebut membantu memastikan probe bekerja pada area pengukuran yang sesuai.
Akurasi Pengukuran ±10 mm
HR682 memiliki akurasi pengukuran ±10 mm berdasarkan data teknis produk. Nilai tersebut mendukung kebutuhan monitoring level cairan secara kontinu pada berbagai proses industri. Sensor mengubah waktu perjalanan pulsa radar menjadi sinyal level melalui sistem elektronik internal.
Metode guided wave juga membantu sensor mempertahankan jalur propagasi sinyal melalui probe. Karakteristik tersebut mendukung pengukuran pada kondisi yang lebih kompleks dibandingkan beberapa metode pengukuran level lainnya. Pengguna tetap perlu memperhatikan posisi probe dan karakteristik media saat melakukan instalasi.
Mendukung Suhu dan Tekanan Proses
HR682 mendukung suhu proses dari -40 hingga 200 °C. Sensor juga mendukung tekanan proses dari -0,1 hingga 2 MPa. Spesifikasi tersebut membuat perangkat sesuai untuk sejumlah aplikasi industri yang membutuhkan pengukuran level pada kondisi temperatur dan tekanan tertentu.
Untuk aplikasi dengan kondisi proses khusus, pengguna perlu memilih konfigurasi probe dan sambungan yang sesuai. Manual HR68X menyediakan beberapa pilihan process connection, termasuk thread dan flange. Pilihan ini memberikan fleksibilitas saat pengguna menyesuaikan sensor dengan konstruksi tangki.
Output 4–20 mA dan HART
HR682 menyediakan output 4–20 mA dengan komunikasi HART. Konfigurasi tersebut memungkinkan pengguna menghubungkan sensor dengan sistem kontrol, panel instrumentasi, PLC, atau perangkat monitoring yang kompatibel. Sistem dua-wire menggunakan catu daya DC 24 V, sedangkan konfigurasi empat-wire mendukung DC 24 V atau AC 220 V.
Sensor juga menyediakan display LCD yang dapat diprogram pada konfigurasi tertentu. Fitur tersebut membantu teknisi melakukan pemantauan dan pengaturan langsung di area instalasi. Pengguna dapat memilih konfigurasi display sesuai kebutuhan sistem instrumentasi.
Pilihan Probe dan Sambungan
HR682 menawarkan full PTFE sealing cable type atau full PTFE sealing rod type. Manual produk mencantumkan kabel berdiameter 4 mm dan batang berdiameter 10 mm untuk konfigurasi tersebut. Pengguna dapat memilih jenis probe berdasarkan tinggi tangki dan karakteristik aplikasi.
Untuk sambungan proses, HR682 mendukung thread dan berbagai pilihan flange. Pilihan flange mencakup beberapa ukuran DN dan ANSI sesuai konfigurasi produk. Fleksibilitas tersebut membantu pengguna menyesuaikan sensor dengan sistem tangki dan standar instalasi yang tersedia.
Perlindungan dan Keselamatan
HR682 tersedia dengan housing aluminium atau plastik. Konfigurasi aluminium memiliki perlindungan IP67, sedangkan konfigurasi plastik memiliki perlindungan IP65 berdasarkan manual HR68X. Pengguna perlu memilih housing berdasarkan lingkungan pemasangan dan kebutuhan perlindungan perangkat.
Untuk area berbahaya, HR682 tersedia dengan opsi intrinsically safe Exia IIC T6 Ga atau kombinasi intrinsically safe dan explosion proof Exd ia IIC T6 Gb. Pemilihan versi tersebut harus mengikuti klasifikasi area dan persyaratan keselamatan instalasi.
Aplikasi HR682 di Industri
HR682 cocok untuk monitoring level cairan korosif dalam tangki penyimpanan maupun proses industri. Pengguna dapat menerapkannya pada cairan kimia, asam, basa, air laut, wine, dan media cair lain yang sesuai dengan material probe PTFE.
GITEKNINDO dapat membantu kebutuhan pengadaan HR682 Guided Wave Radar untuk sistem instrumentasi level. Pengguna dapat menyesuaikan jenis probe, panjang pengukuran, process connection, housing, display, serta opsi keselamatan berdasarkan kebutuhan instalasi.
Dengan rentang hingga 20 meter, akurasi ±10 mm, probe PTFE, output 4–20 mA/HART, serta pilihan konfigurasi explosion-proof, HR682 mendukung kebutuhan monitoring level cairan secara kontinu. Pemilihan konfigurasi yang tepat membantu sensor bekerja sesuai karakteristik media dan kondisi proses.
