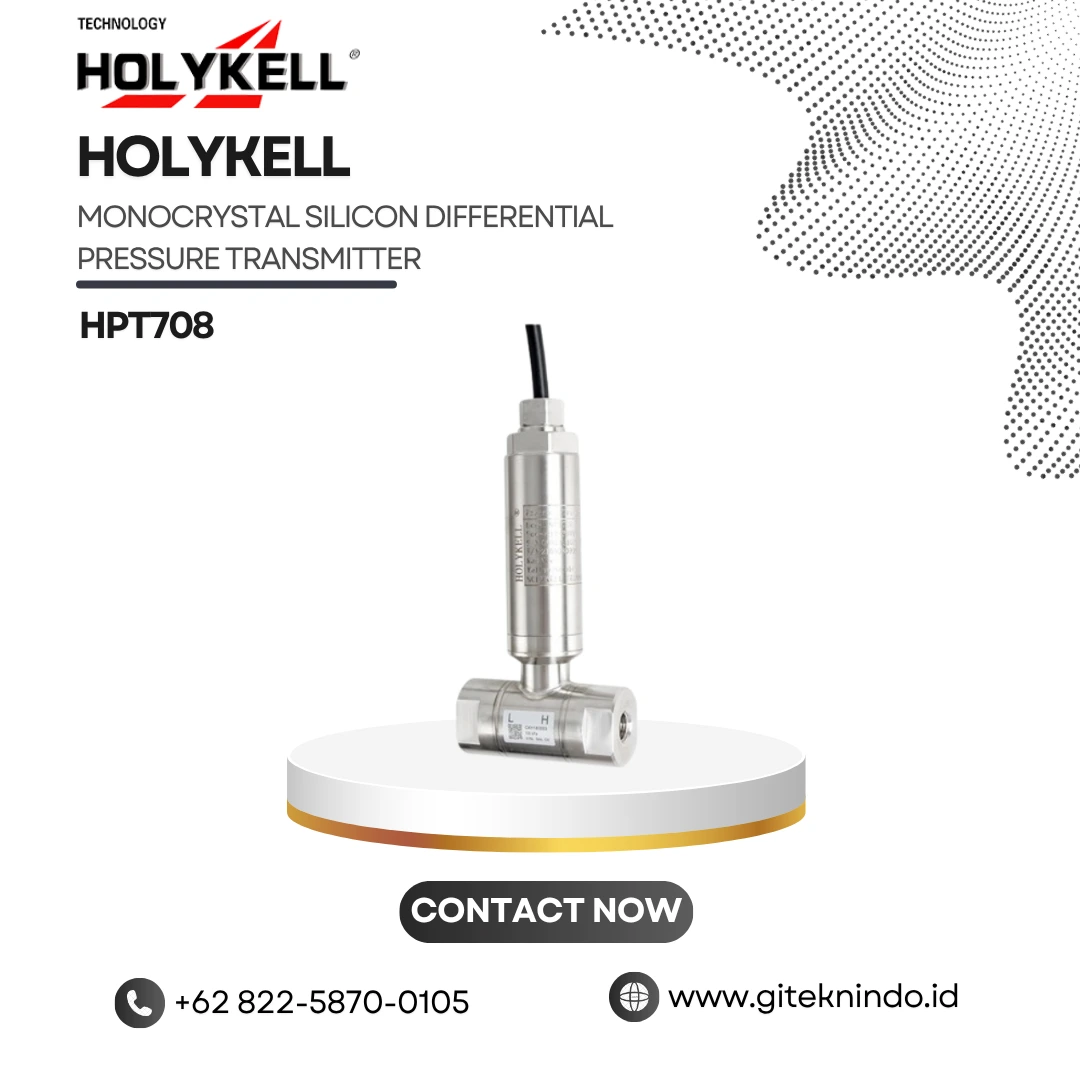

HPT708 Monocrystal Silicon Differential Pressure Transmitter

Monocrystal Silicon HPT708 membantu operator membaca selisih tekanan pada dua titik dalam sistem proses. HPT708 memakai sensing element berbasis monocrystalline silicon untuk menghasilkan pengukuran yang stabil dan presisi. Rangkaian elektronik internal kemudian mengolah sinyal tersebut menjadi output analog atau digital sesuai konfigurasi.

Model ini memakai konstruksi stainless steel 316L pada case dan diaphragm. Selain itu, HPT708 menggunakan fluorocarbon oil yang kompatibel dengan oxygen, nitrogen, dan CO2 pada konfigurasi tertentu. Karakteristik tersebut membuat perangkat cocok untuk kebutuhan instrumentasi yang membutuhkan material kuat dan kebersihan media.

Range dan Akurasi

HPT708 menyediakan beberapa pilihan range mulai dari 10–35 kPa, 35–200 kPa, 200–1000 kPa, hingga 1000–3500 kPa. Pengguna dapat menentukan range berdasarkan kondisi kerja pada titik ukur. Pilihan tersebut memberi fleksibilitas untuk kebutuhan pengukuran dari tekanan rendah hingga beberapa MPa.

Selain itu, Holykell menyediakan pilihan satuan seperti bar, kPa, psi, mbar, MPa, mH2O, inHg, dan mmHg. Teknisi dapat menentukan satuan yang sesuai dengan standar pada sistem.

Akurasi standar mencapai ±0,5% F.S. pada 25°C. Konfigurasi khusus dapat mencapai ±0,25% F.S. Stabilitas berada pada sekitar 0,1% F.S. ±0,05% per tahun, dengan nilai maksimum 0,2% F.S. per tahun.

Output dan Komunikasi

HPT708 menyediakan beberapa pilihan output. Pengguna dapat memilih 4–20 mA, 4–20 mA + HART, 0–5 V, 0–10 V, atau RS485 Modbus RTU sesuai kebutuhan sistem.

Output 4–20 mA memudahkan integrasi dengan PLC, controller, dan panel monitoring. Sementara itu, HART memberi akses komunikasi digital untuk kebutuhan konfigurasi. Teknisi juga dapat memilih RS485 Modbus RTU ketika sistem membutuhkan komunikasi digital melalui jaringan serial.

Rangkaian ini memberi kebebasan kepada pengguna saat menentukan arsitektur kontrol. Operator dapat melihat data melalui sistem monitoring, sedangkan teknisi dapat mengatur parameter melalui perangkat komunikasi yang sesuai.

Kompensasi dan Respons

HPT708 menggunakan temperature compensation 0–50°C untuk membantu menjaga kestabilan pembacaan ketika temperatur berubah. Zero temperature drift mencapai 0,02% F.S./°C, sedangkan sensitivity temperature drift berada pada nilai yang sama.

Response time mencapai ≤10 ms. Kecepatan tersebut membantu unit mengikuti perubahan nilai dengan cepat. Teknisi juga dapat melakukan zero, span, dan turn-down calibration sesuai kebutuhan konfigurasi.

Selain itu, sistem membantu mengurangi pengaruh instalasi dan gangguan elektromagnetik. Desain tersebut mendukung penggunaan pada area yang membutuhkan kestabilan sinyal.

Konstruksi untuk Oxygen Service

HPT708 memiliki konstruksi 316L stainless steel pada case dan diaphragm. Material ini memberikan kekuatan mekanis dan mendukung penggunaan pada media yang kompatibel dengan stainless steel.

Fluorocarbon oil menjadi pilihan pengisi untuk konfigurasi oxygen service. Material tersebut sesuai untuk kebutuhan media oxygen, nitrogen, dan CO2 pada kondisi yang ditentukan Holykell. Produsen juga menjaga bagian yang bersentuhan dengan media tetap clean oil and grease free untuk aplikasi oxygen.

Karena itu, HPT708 cocok untuk sistem yang memerlukan perhatian khusus terhadap kebersihan bagian wetted. Pengguna tetap perlu menentukan konfigurasi berdasarkan karakteristik media dan persyaratan instalasi.

Perlindungan dan Kondisi Kerja

HPT708 mendukung ambient temperature -40°C hingga 85°C. Pengguna dapat mencapai hingga 125°C dengan cooling device pada kondisi yang sesuai. Storage temperature berada pada -40°C hingga 125°C.

Housing menyediakan rating IP65 atau IP68, bergantung pada jenis electrical connector. Fixed cable memakai konstruksi waterproof IP67, sedangkan DIN43650 Hirschmann Terminal Box memberikan perlindungan IP65.

Sistem juga memenuhi beberapa standar EMC seperti EN 61326-1, EN 61326-2-3, EN 61000-6-2, dan EN 61000-6-4. Teknisi dapat memilih konfigurasi sertifikasi berdasarkan kebutuhan proyek.

Koneksi dan Pengaturan

HPT708 menawarkan beberapa pilihan pressure connection, seperti 1/4″–18 NPT female, G1/4″ male, dan G1/2″ male. Pengguna juga dapat meminta koneksi khusus sesuai kebutuhan instalasi.

Electrical connection tersedia melalui direct cable outlet, Hirschmann terminal box, M12 4-pin, dan M12 5-pin pada konfigurasi yang sesuai. Pilihan ini membantu teknisi menyesuaikan koneksi dengan perangkat kontrol.

Selain itu, pengguna dapat menentukan power supply berdasarkan jenis output. Konfigurasi 4–20 mA memakai 12–30 VDC, sedangkan RS485 Modbus RTU memakai 10–30 VDC.

Aplikasi

HPT708 mendukung kebutuhan level measurement untuk liquid oxygen, nitrogen, dan CO2, automatic testing system, storage tank, fuel tank, oil tank, water tank, serta pengukuran pada gas proses. Holykell juga mencantumkan penggunaan pada chemical industry dan petrochemical industry.

Pada storage tank, operator dapat memantau perubahan tekanan sebagai parameter kondisi isi tangki. Sistem liquid level juga dapat memanfaatkan perbedaan tekanan antara dua titik untuk membantu menentukan level.

Kemudian, aplikasi oxygen service mendapat manfaat dari fluorocarbon oil dan konstruksi 316L. Dengan demikian, HPT708 cocok untuk kebutuhan instrumentasi yang membutuhkan akurasi, respons cepat, pilihan output luas, dan material yang mendukung aplikasi khusus.

Dengan sensor monocrystalline silicon, akurasi hingga ±0,25% F.S. melalui konfigurasi khusus, output 4–20 mA/HART/RS485, konstruksi 316L, temperature compensation, response ≤10 ms, serta opsi oxygen service, HPT708 memberikan solusi untuk monitoring tekanan diferensial pada berbagai sistem industri. Giteknindo menyediakan HPT708 Monocrystal Silicon Differential Pressure Transmitter untuk kebutuhan instrumentasi, tank monitoring, chemical process, petrochemical, dan oxygen service.
