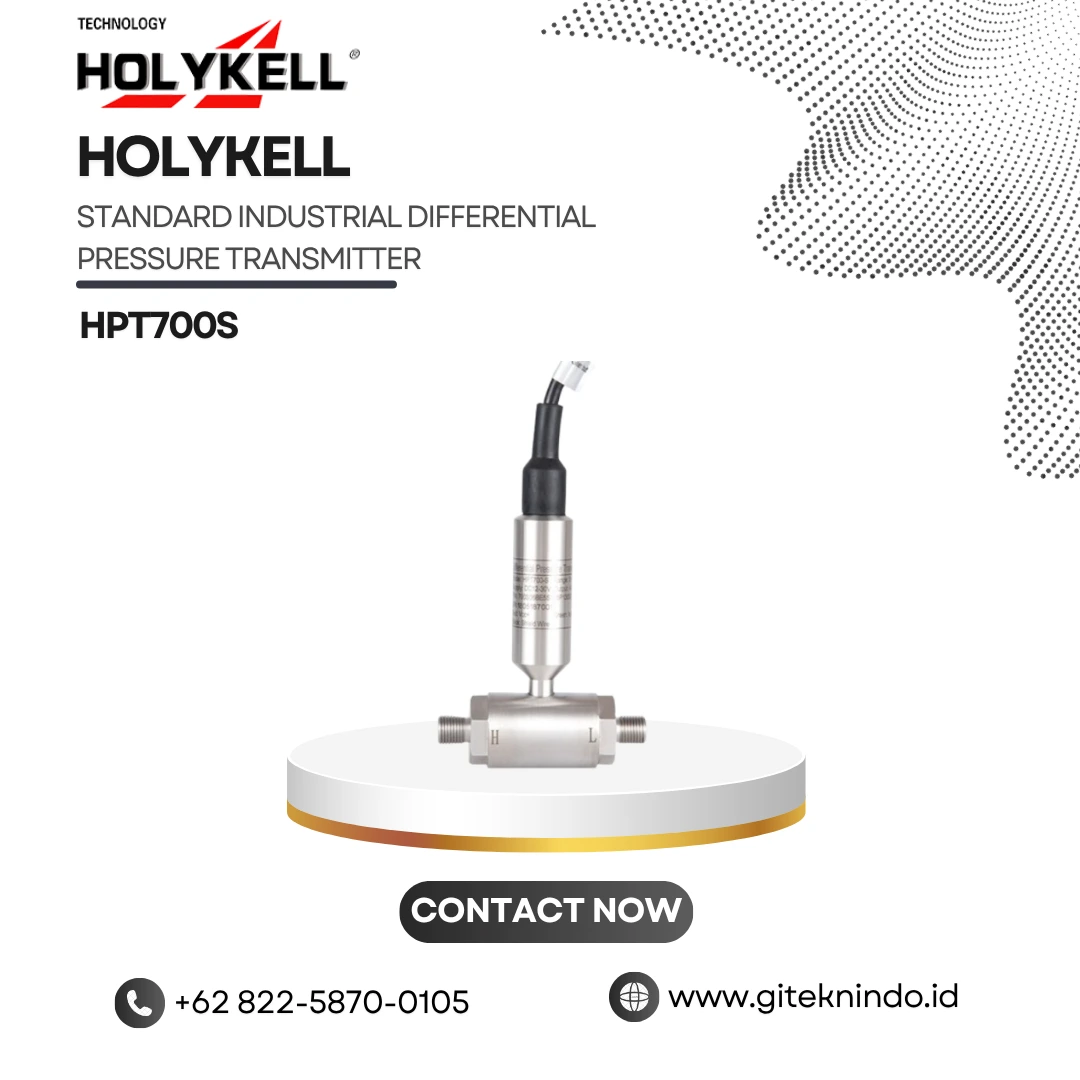

HPT700S Standard Industrial Differential Pressure Transmitter

HPT700S membantu operator mengukur selisih tekanan pada dua titik dalam sistem industri. Model ini memakai precision micro-machined silicon core untuk membaca perubahan tekanan dengan stabil. Rangkaian elektronik internal kemudian mengolah sinyal sensor dan mengirimkan data ke perangkat monitoring atau kontrol. Desainnya juga mendukung kebutuhan proses yang memerlukan kestabilan, respons cepat, dan umur kerja panjang.

HPT700S memakai konstruksi stainless steel yang kuat dengan proses all-welded construction tanpa O-ring pada struktur utama. Pengguna dapat memilih konfigurasi berdasarkan range, output, koneksi, serta kebutuhan lingkungan kerja.

Range dan Akurasi

HPT700S menyediakan beberapa kelompok range mulai dari 10–50 kPa hingga 201–1000 kPa. Pengguna dapat memilih range sesuai kondisi kerja sistem. Pilihan tersebut membantu teknisi menyesuaikan unit dengan kebutuhan pengukuran pada jalur proses, tank, filter, maupun sistem aliran.

Akurasi standar mencapai ±0,5% F.S. pada temperatur 25°C. Holykell juga menyediakan akurasi hingga ±0,25% F.S. melalui konfigurasi khusus. Stabilitas mencapai sekitar 0,1% F.S. per tahun sehingga pengguna dapat menjaga konsistensi hasil selama pemakaian jangka panjang.

Selain itu, sistem memakai digital compensation untuk membantu mengurangi pengaruh perubahan temperatur. Temperature compensation bekerja pada 0–50°C. Teknologi tersebut membantu menjaga karakter pembacaan ketika kondisi lingkungan berubah.

Pilihan Output

HPT700S menyediakan beberapa pilihan output untuk menyesuaikan kebutuhan sistem. Pengguna dapat memilih 4–20 mA, 0–5 V, 1–5 V, 0–10 V, I²C, atau RS485 Modbus sesuai konfigurasi.

Output 4–20 mA memudahkan integrasi dengan PLC, controller, dan panel kontrol. Sementara itu, RS485 Modbus membantu sistem mengirim data melalui komunikasi digital. Teknisi juga dapat memilih output tegangan ketika perangkat penerima menggunakan input analog.

Sistem menggunakan konfigurasi 2-wire, 3-wire, atau 4-wire sesuai jenis output. Dengan demikian, pengguna dapat menentukan konfigurasi listrik yang sesuai dengan perangkat penerima.

Konstruksi dan Material

HPT700S memakai konstruksi stainless steel dengan bagian yang bersentuhan dengan media menggunakan material yang kompatibel dengan 316L stainless steel. Holykell juga menyediakan opsi 316L SST/SUS321 sesuai konfigurasi.

Struktur all-welded membantu menjaga kekuatan mekanis unit. Selain itu, desain tanpa O-ring pada konstruksi utama mengurangi kebutuhan komponen sealing tambahan di bagian tersebut.

Pengguna dapat memilih silicone oil atau fluorocarbon oil sebagai filling oil sesuai kebutuhan aplikasi. Teknisi dapat menentukan material dan konfigurasi berdasarkan karakteristik media yang masuk ke sistem.

Koneksi dan Instalasi

HPT700S menyediakan beberapa pilihan pressure connection. Teknisi dapat memilih 1/4″-18 NPT female, G1/4″ male, atau G1/2″ male. Holykell juga menyediakan RG Ø8 atau Ø10 gas mouth melalui konfigurasi khusus.

Koneksi listrik memakai fixed cable dengan konstruksi waterproof IP67 untuk varian HPT700S. Kabel membantu teknisi mengirim supply dan sinyal dari unit menuju perangkat kontrol.

Desain compact juga membantu proses pemasangan pada area yang memiliki ruang terbatas. Pengguna dapat menentukan posisi dan jalur kabel berdasarkan kondisi instalasi.

Respons dan Ketahanan

HPT700S memiliki response time hingga ≤10 ms. Respons cepat tersebut membantu sistem mengikuti perubahan tekanan dalam waktu singkat.

Unit juga mendukung pressure cycle life hingga 1 juta siklus berdasarkan spesifikasi seri HPT700. Karakteristik ini mendukung penggunaan pada sistem yang mengalami perubahan tekanan berulang selama operasi.

Ambient temperature bekerja pada -40°C hingga +85°C. Measuring medium temperature juga mencapai -40°C hingga +85°C, sedangkan kondisi tertentu dapat mencapai -40°C hingga +125°C dengan cooling device.

Housing menawarkan perlindungan IP65 hingga IP68 sesuai model dan konfigurasi. Opsi Ex ia IIC T6 juga tersedia untuk kebutuhan area tertentu.

Monitoring Proses Industri

HPT700S mendukung berbagai kebutuhan pengukuran pada sistem industri. Operator dapat memantau kondisi filter, hydraulic system, flow, water and wastewater, pneumatic air, pitot tube, serta air speed melalui sistem yang terhubung.

Pada tank level measurement, teknisi dapat menggunakan perbedaan tekanan sebagai parameter untuk mengetahui kondisi level cairan. Sistem filter juga dapat memanfaatkan perubahan nilai antara sisi inlet dan outlet untuk memantau performa filter.

Untuk pengukuran flow, pengguna dapat menggabungkan unit dengan Pitot tube, orifice plate, atau mass flow meter sesuai rancangan sistem. Sementara itu, instalasi pneumatic dapat memanfaatkan sinyal output untuk kebutuhan monitoring dan kontrol.

HPT700S juga mendukung static pressure measurement and control, combustion chamber, clean room, serta sistem proses umum lainnya. Dengan pilihan range luas, akurasi hingga ±0,25% F.S., berbagai output, konstruksi stainless steel, kompensasi temperatur, dan respons ≤10 ms, perangkat ini memberikan fleksibilitas untuk kebutuhan instrumentasi industri.

Giteknindo menyediakan HPT700S Standard Industrial Differential Pressure Transmitter untuk kebutuhan monitoring proses, tank level, filter performance, flow measurement, hydraulic system, pneumatic system, dan berbagai aplikasi industri lainnya.
