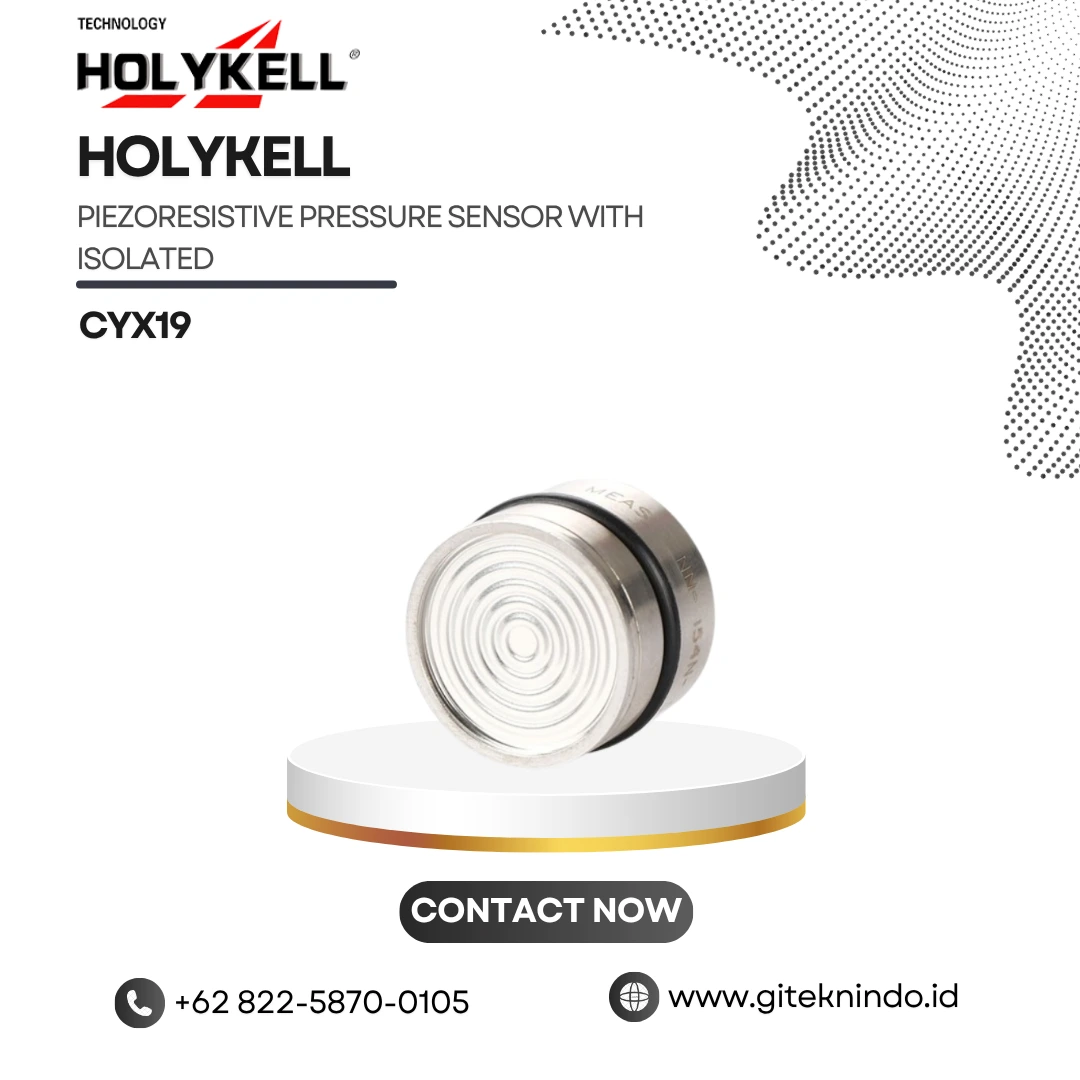

CYX19 Piezoresistive Pressure Sensor With Isolated
Piezoresistive Pressure Sensor CYX19 membantu produsen perangkat membaca tekanan melalui sensing element berbasis silicon die. CYX19 memakai isolated construction yang memisahkan sensing element dari media. Karena itu, sensor dapat menangani berbagai media yang sesuai dengan material dan konfigurasi yang dipilih.
CYX19 memiliki bentuk OEM dengan diameter sekitar 19 mm. Ukuran tersebut membantu teknisi memasukkan sensor ke dalam alat ukur yang membutuhkan ruang ringkas. Selain itu, konstruksi stainless steel 316L memberikan struktur yang kuat untuk kebutuhan instrumentasi dan perangkat industri.
Rentang dan Jenis Pengukuran
CYX19 mendukung gauge pressure, absolute pressure, dan sealed gauge pressure. Pengguna dapat memilih jenis pengukuran sesuai rancangan perangkat. Holykell mencantumkan pilihan range mulai dari 10, 20, 35, 70, 100, 160, 250, dan 400 kPa, lalu berlanjut ke 0,6, 1, 1,6, 2,5, 4, 6, 10, 25, 40, 60, hingga 100 MPa pada lini CYX19.
Pilihan yang luas tersebut membantu produsen menyesuaikan sensor dengan kondisi sistem. Teknisi dapat menentukan range berdasarkan nilai kerja alat agar sensor bekerja pada area yang sesuai.
Isolated Construction
CYX19 memakai 316L stainless steel diaphragm untuk meneruskan perubahan tekanan menuju silicon die. Di dalam sensor, silicone oil membantu meneruskan gaya dari diaphragm ke sensing element. Dengan susunan tersebut, media tidak menyentuh silicon die secara langsung.
Material 316L mendukung penggunaan pada berbagai media yang kompatibel. Selain itu, desain isolasi memberi fleksibilitas bagi produsen ketika mereka membutuhkan sensor untuk sistem gas, liquid, maupun peralatan dengan karakter media tertentu.
Pengguna dapat memilih material sealing seperti BUNA atau VITON sesuai konfigurasi. Teknisi perlu memeriksa kompatibilitas sealing dengan media sebelum menentukan spesifikasi akhir.
Output dan Catu Daya
CYX19 menggunakan constant current power supply. Excitation current berada di sekitar 1,5 mA sehingga produsen dapat mengintegrasikan sensor dengan rangkaian elektronik yang sesuai.
Output tersedia dalam rentang 0 mV hingga sekitar 50–300 mV, tergantung konfigurasi. Nilai keluaran ini memberi ruang bagi produsen untuk menambahkan amplifier, signal conditioning, ADC, atau controller sesuai kebutuhan perangkat.
Rangkaian eksternal dapat mengolah sinyal sensor menjadi tampilan angka, data monitoring, atau perintah kontrol. Karena itu, CYX19 cocok untuk produsen yang ingin mengembangkan fungsi perangkat sendiri.
Akurasi dan Stabilitas
CYX19 memiliki non-linearity 0,2% F.S. typical dengan maksimum 0,5% F.S. Hysteresis berada pada 0,05% F.S. typical dan maksimum 0,1% F.S. Sementara itu, repeatability mencapai 0,05% F.S. typical dan maksimum 0,1% F.S.
Long-term stability mencapai sekitar 0,1% F.S./year. Karakteristik tersebut membantu produsen menjaga konsistensi pembacaan saat perangkat bekerja dalam jangka panjang.
Response time sensor berada di bawah 1 ms pada datasheet piezoresistive Holykell. Respons cepat ini membantu sensing element mengikuti perubahan nilai dengan cepat.
Kompensasi Temperatur
CYX19 memakai precise temperature compensation untuk membantu menjaga hasil pengukuran ketika kondisi lingkungan berubah. Datasheet lini CYX19 mencantumkan kompensasi 0–50°C untuk range tertentu, sedangkan konfigurasi range yang lebih tinggi mendukung -10°C hingga +80°C.
Teknisi dapat mempertimbangkan kondisi temperatur ketika menentukan range dan konfigurasi sensor. Pendekatan ini membantu produsen mendapatkan performa yang sesuai dengan lingkungan kerja perangkat.
Konstruksi dan Ketahanan
Housing CYX19 memakai stainless steel 316L dengan diameter sekitar 19 mm. Struktur tersebut membantu sensor mempertahankan kekuatan mekanis sekaligus mendukung integrasi pada perangkat OEM.
Sensor juga memiliki lifetime lebih dari 1×10⁸ pressure cycles pada 25°C pada spesifikasi piezoresistive yang terkait. Pengguna dapat memanfaatkan karakteristik tersebut untuk perangkat yang mengalami perubahan tekanan secara berulang.
Karena konstruksi sensor bekerja sebagai elemen OEM, teknisi perlu memasang unit pada dudukan yang tepat dan menjaga diaphragm dari benturan langsung. Langkah ini membantu mempertahankan fungsi sensing selama pemakaian.
Integrasi OEM dan Aplikasi
CYX19 cocok untuk industrial process control, gas and liquid measurement, pressure checking meter, pressure calibrator, liquid pressure system and switch, cooling equipment, air conditioning system, serta aviation and navigation inspection.
Produsen dapat memasukkan CYX19 ke dalam alat ukur lalu mengolah output mV melalui rangkaian mereka sendiri. Pada pressure calibrator, sensor dapat menjadi bagian dari rangkaian pembacaan. Sementara itu, sistem HVAC dan cooling equipment dapat memanfaatkan sensor untuk memantau kondisi tekanan pada titik tertentu.
Dengan isolated construction, silicon sensing element, stainless steel 316L, pilihan gauge/absolute/sealed gauge, output hingga 300 mV, constant current supply, dan kompensasi temperatur, CYX19 memberikan solusi ringkas untuk kebutuhan OEM. Giteknindo menyediakan CYX19 Piezoresistive Pressure Sensor With Isolated untuk kebutuhan instrumentasi, alat ukur, sistem HVAC, process control, dan pengembangan perangkat OEM.
