Deskripsi

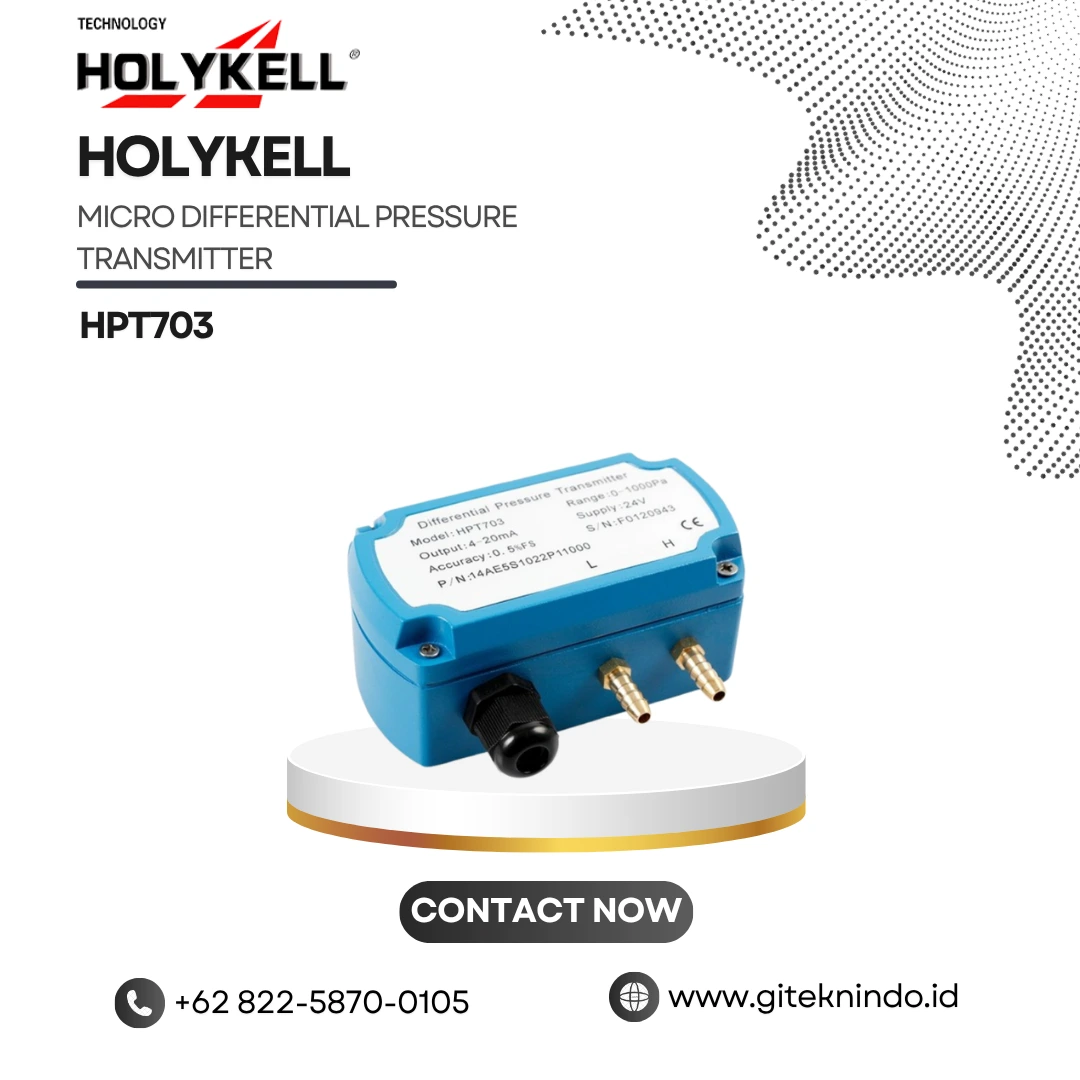

HPT703 Micro Differential Pressure Transmitter

HPT703 membantu operator memantau perbedaan tekanan udara dan gas pada sistem dengan nilai pengukuran rendah. Model ini memakai teknologi variable capacitance sensing dan komponen sensitif dengan argon arc welding. Rangkaian internal mengolah sinyal sensor lalu mengirimkan hasilnya melalui beberapa pilihan output. Karena itu, teknisi dapat memasukkan HPT703 ke sistem monitoring, kontrol ventilasi, maupun perangkat OEM.

Desain HPT703 memiliki ukuran yang ringkas dan struktur yang ringan. Pengguna juga dapat memasang unit dengan sekrup Ø3 mm sesuai kebutuhan instalasi. Bentuk tersebut membantu teknisi ketika ruang pemasangan terbatas atau sistem membutuhkan perangkat yang praktis.

Rentang Pengukuran

HPT703 menyediakan beberapa pilihan range untuk pengukuran tekanan rendah. Konfigurasi teknis mencakup 0–100 Pa, 0–250 Pa, 0–1250 Pa, dan 0–7500 Pa. Pengguna dapat memilih range berdasarkan kondisi operasi dan tingkat perubahan tekanan pada titik ukur.

Selain itu, HPT703 mendukung pengukuran gauge differential pressure. Sistem ini cocok untuk udara dan gas non-korosif. Teknisi dapat menentukan range sejak tahap perancangan agar karakter sensor sesuai dengan kebutuhan perangkat.

Safe overload mencapai 200% F.S., sedangkan burst pressure mencapai 400% F.S. Nilai tersebut memberi perlindungan tambahan ketika sistem mengalami tekanan di atas kondisi kerja normal.

Sinyal dan Catu Daya

HPT703 menyediakan beberapa pilihan output, yaitu 4–20 mA, 0–5 V, 0–10 V, 0,5–4,5 V, dan RS485. Pengguna dapat memilih output sesuai input pada PLC, controller, data acquisition system, atau perangkat monitoring.

Output analog memudahkan sistem membaca perubahan nilai secara kontinu. Sementara itu, RS485 memberi pilihan komunikasi digital untuk perangkat yang membutuhkan pertukaran data melalui jaringan serial.

HPT703 memakai 10–30 VDC sebagai catu daya. Teknisi juga dapat memilih konfigurasi kabel 2-wire, 3-wire, atau 4-wire berdasarkan jenis output yang dipakai. Dengan demikian, proses integrasi menjadi lebih fleksibel.

Akurasi dan Respons Cepat

HPT703 menawarkan pilihan akurasi 1,0% F.S., 0,5% F.S., dan 0,25% F.S. melalui konfigurasi yang sesuai. Pengguna dapat menentukan tingkat akurasi berdasarkan kebutuhan sistem.

Long-term stability mencapai ≤0,2% F.S./Year. Karakteristik ini membantu menjaga konsistensi hasil ketika perangkat bekerja dalam jangka panjang.

Response time berada di bawah 1 ms. Kecepatan tersebut membuat sensor mampu mengikuti perubahan nilai dengan sangat cepat. Karena itu, HPT703 sesuai untuk sistem yang membutuhkan respons singkat terhadap perubahan kondisi udara.

Kompensasi Temperatur

HPT703 memakai digital temperature compensation untuk membantu menjaga kestabilan hasil saat temperatur berubah. Rentang kompensasi berada pada 5°C hingga 65°C.

Zero point temperature drift dan full-scale temperature drift masing-masing berada di bawah 0,06% F.S./°C. Parameter tersebut membantu teknisi mempertimbangkan pengaruh temperatur sebelum menentukan konfigurasi perangkat.

Selain itu, teknisi dapat melakukan local zero dan span calibration langsung pada unit. Fitur tersebut membantu proses setup dan pengecekan ketika operator menemukan perbedaan antara nilai aktual dan pembacaan sistem.

Konstruksi dan Perlindungan

HPT703 memakai komponen sensing yang memperoleh argon arc welding untuk meningkatkan kekuatan struktur. Desain ini membantu unit menghadapi perubahan kondisi kerja pada sistem dengan tekanan rendah.

Housing menyediakan perlindungan terhadap kelembapan dan air. Halaman resmi Holykell saat ini mencantumkan IP68 waterproof, sehingga HPT703 mampu menghadapi hujan dan kondisi luar ruang yang sesuai. Datasheet resmi seri ini juga mencantumkan perlindungan terhadap kelembapan, flame retardant UL94V-0, serta opsi explosion-proof.

HPT703 juga menyediakan UL94V-0 flame retardant function dan opsi Ex ia IIC T6 pada konfigurasi tertentu. Pengguna perlu memilih perlindungan berdasarkan klasifikasi area instalasi.

Sambungan dan Instalasi

HPT703 memakai 3/16″ gas mouth dengan 1/4″ hose sebagai sambungan proses. Bentuk tersebut membantu teknisi menghubungkan unit dengan jalur udara atau gas bertekanan rendah.

Untuk koneksi listrik, pengguna dapat memilih PG-9, PG-13.5 cable locking device, atau 1/2″ wire opening. Pilihan tersebut memberi fleksibilitas ketika teknisi menyesuaikan perangkat dengan panel atau enclosure.

Teknisi juga dapat memasang HPT703 menggunakan sekrup Ø3 mm. Metode tersebut membuat proses pemasangan lebih sederhana, terutama pada perangkat OEM dan panel monitoring.

Aplikasi

HPT703 mendukung kebutuhan environmental contamination control, pipe monitoring, medical equipment, oven pressure boost, ventilation control, purification project, dan underground ventilation. Sistem ini juga cocok untuk pemantauan berbagai gas non-korosif pada aplikasi komersial dan OEM.

Pada sistem ventilasi, operator dapat memantau perubahan nilai untuk membantu menjaga kondisi aliran udara. Untuk ruang bersih dan purification project, perangkat membantu teknisi memantau perbedaan tekanan antararea.

Di sektor medical equipment dan perangkat OEM, ukuran yang ringkas memudahkan produsen memasukkan HPT703 ke dalam rancangan alat. Sementara itu, pipe monitoring dapat memanfaatkan output analog atau RS485 sesuai kebutuhan sistem.

Dengan variable capacitance sensing, pilihan range hingga 7500 Pa, akurasi hingga 0,25% F.S., response time <1 ms, temperature compensation, berbagai output, dan konstruksi ringkas, HPT703 cocok untuk kebutuhan pengukuran tekanan udara rendah. Giteknindo menyediakan HPT703 untuk sistem monitoring, ventilasi, purification, medical equipment, pipe monitoring, dan berbagai perangkat OEM.
