Deskripsi

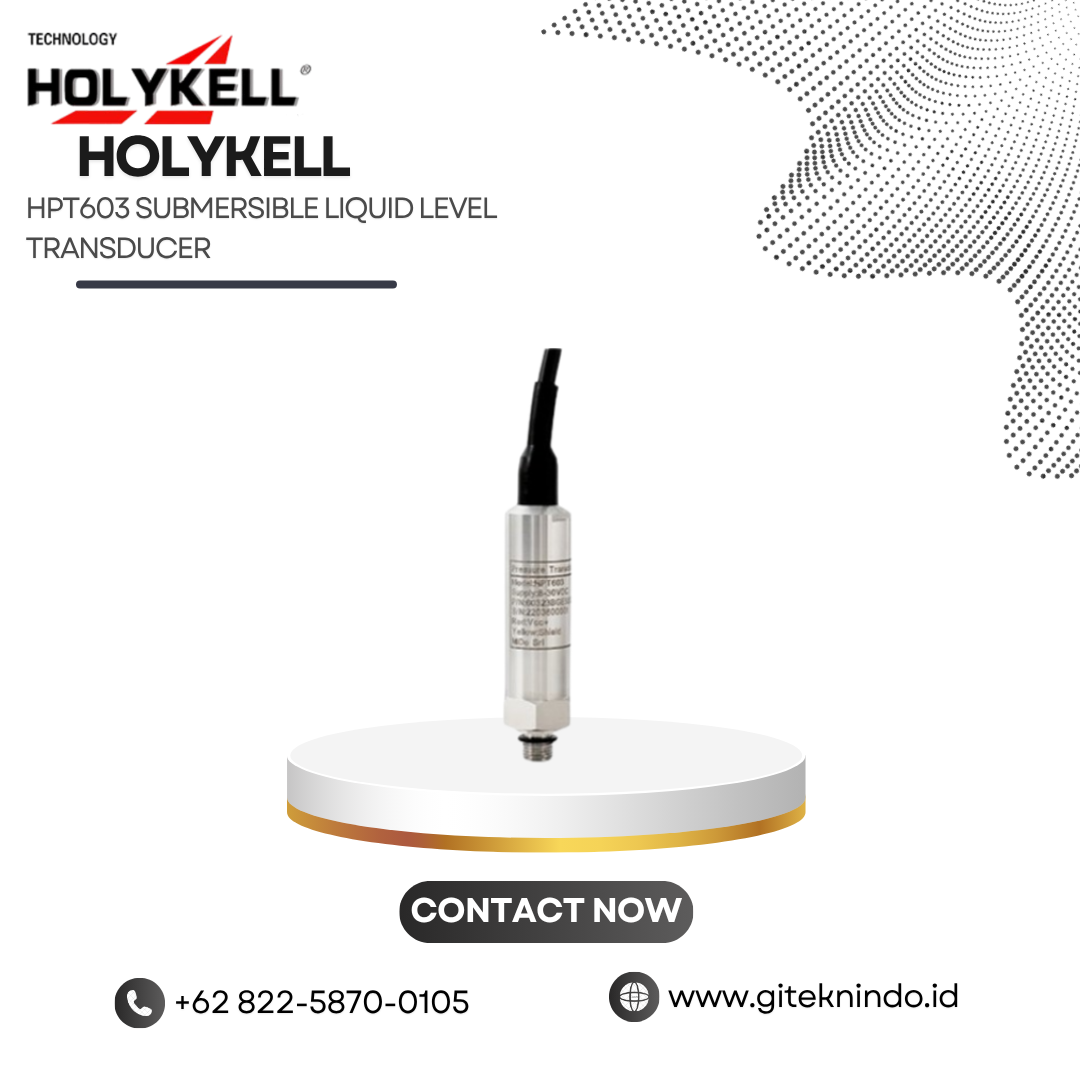

HPT603 Submersible Liquid Level Transducer untuk Pengukuran Level
HPT603 Submersible Liquid Level Transducer merupakan sensor submersible untuk mengukur level dan kedalaman berbagai jenis cairan. Sensor menggunakan elemen sensing piezoresistive dan housing stainless steel 316L yang tersegel. Desain tersebut mendukung pengukuran pada berbagai aplikasi industri yang membutuhkan pemantauan level secara kontinu.
HPT603 mendukung rentang pengukuran mulai dari 0,5 m hingga 200 mH₂O, tergantung konfigurasi. Pengguna juga dapat memilih berbagai jenis output, seperti 4–20 mA, 1–5 V, 0–5 V, 0–10 V, 0,5–4,5 V, dan RS485 Modbus RTU. Pilihan tersebut memudahkan integrasi sensor dengan sistem monitoring dan kontrol.
Housing Stainless Steel 316L
HPT603 menggunakan konstruksi stainless steel 316L pada housing dan diaphragm. Material tersebut memberikan ketahanan terhadap lingkungan pengukuran yang membutuhkan konstruksi kuat. Sensor juga memiliki desain tersegel penuh dengan perlindungan IP68 sehingga dapat bekerja dalam kondisi terendam.
Bagian sensor memiliki removable nose cone yang membantu melindungi diaphragm dari benturan. Selain itu, kabel sensor menggunakan desain shielded dan vented. Ventilation tube pada kabel membantu mengompensasi perubahan tekanan atmosfer di atas permukaan cairan selama proses pengukuran.
Rentang Pengukuran hingga 200 mH₂O
HPT603 Submersible Liquid Level Transducer menyediakan pilihan range dari 0–0,5 mH₂O hingga 0–200 mH₂O. Rentang tersebut membuat sensor sesuai untuk aplikasi dengan kedalaman pengukuran yang beragam. Pengguna dapat memilih range berdasarkan tinggi kolom cairan dan karakteristik sistem yang dipantau.
Sensor memiliki akurasi standar hingga ±0,5% F.S. Holykell juga menyediakan konfigurasi dengan akurasi hingga ±0,25% F.S. Selain itu, spesifikasi teknis mencantumkan overload 150% F.S. dan burst pressure hingga 500% F.S.
Pilihan Output untuk Sistem Monitoring
HPT603 mendukung beberapa pilihan sinyal keluaran untuk menyesuaikan kebutuhan sistem. Output analog tersedia dalam format 4–20 mA, 1–5 V, 0–5 V, 0–10 V, dan 0,5–4,5 V. Untuk kebutuhan komunikasi digital, sensor mendukung RS485 Modbus RTU.
Dengan pilihan tersebut, pengguna dapat menghubungkan HPT603 ke PLC, data logger, indikator digital, atau sistem akuisisi data. Response time mencapai ≤20 ms untuk sinyal arus dan tegangan, sedangkan sinyal digital memiliki response time hingga ≤100 ms.
Kabel dan Perlindungan Lingkungan
HPT603 menggunakan fixed cable dengan vented tube dan perlindungan waterproof IP68. Pengguna dapat memilih material kabel berdasarkan kebutuhan aplikasi. Pilihannya meliputi PE untuk kebutuhan waterproof, PUR untuk lingkungan oil atau fuel, serta FEP untuk aplikasi yang membutuhkan ketahanan terhadap media korosif.
Sensor memiliki temperatur kerja -40 hingga +80 °C untuk media nonkorosif. Sistem kompensasi temperatur bekerja pada rentang 0–50 °C. HPT603 juga memiliki zero-point temperature drift 0,01% F.S./°C dan full-scale temperature drift 0,005% F.S./°C.
Aplikasi HPT603 Submersible Liquid Level Transducer
HPT603 mendukung berbagai aplikasi pengukuran level dan kedalaman cairan. Holykell mencantumkan penggunaannya pada peralatan irigasi, pemantauan air laut, deep well, groundwater, vessel, storage system, serta lift dan pumping station. Sensor juga mendukung pengukuran level pada tangki minyak serta monitoring tangki gasoline dan diesel.
GITEKNINDO dapat menyediakan solusi instrumentasi untuk kebutuhan pengukuran level cairan menggunakan HPT603. Dengan pilihan range, output, koneksi proses, dan material kabel, pengguna dapat menyesuaikan sensor dengan kebutuhan sistem monitoring di lapangan.
