Deskripsi

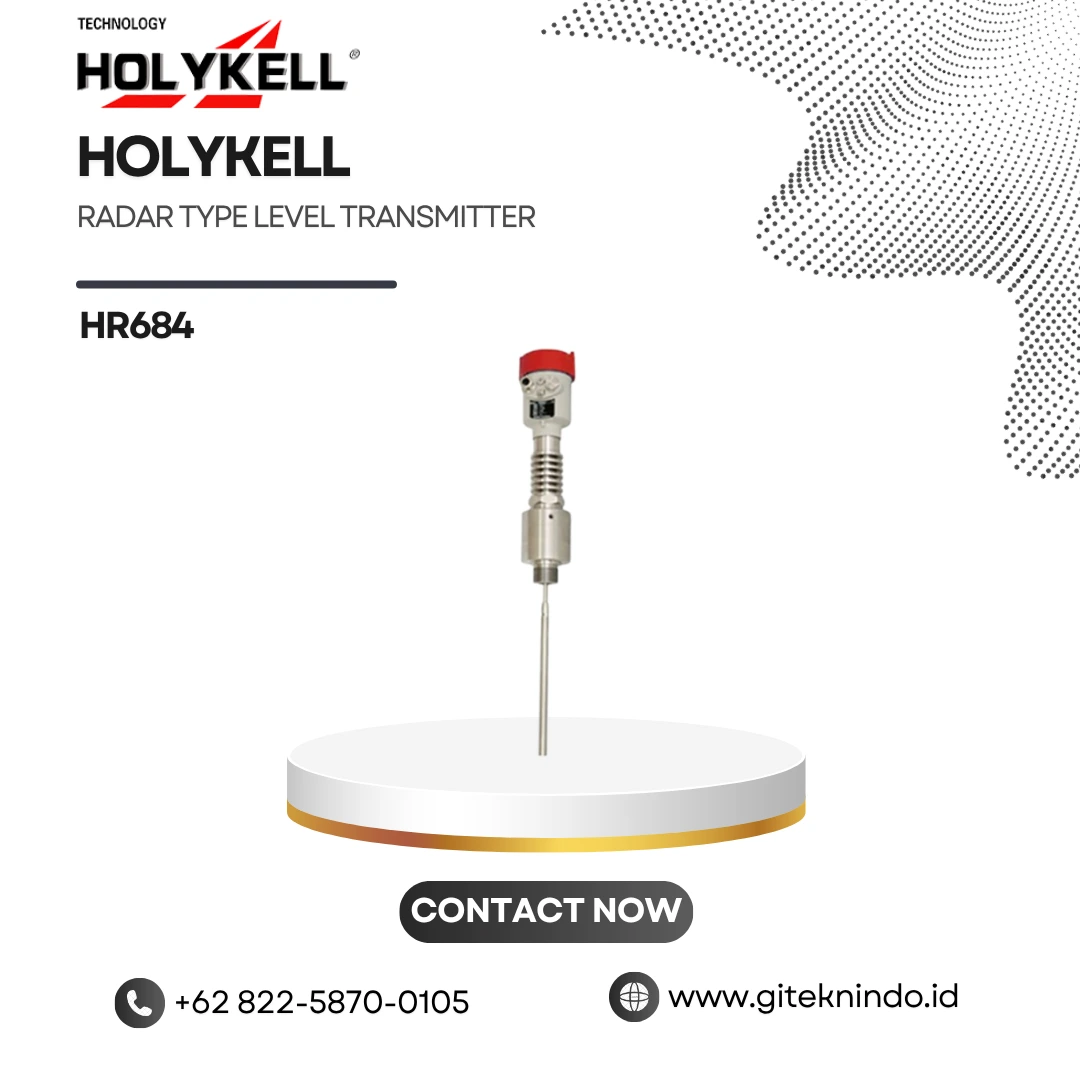

HR684 Radar Type Level Transmitter
HR684 membantu operator memantau ketinggian liquid di dalam tank atau vessel. Model ini memakai prinsip radar untuk membaca posisi permukaan material tanpa menyentuh permukaan secara langsung melalui kontak mekanis. Sistem mengolah pantulan sinyal menjadi data jarak dan kemudian menghasilkan informasi ketinggian.
Produk ini secara khusus cocok untuk liquid dengan dielectric constant rendah, seperti deionized water, deoxygenated water, fuel, dan berbagai cairan lain yang sesuai. Desain coaxial tube antenna membantu sistem memperoleh sinyal yang stabil pada kondisi pengukuran tertentu.
Jangkauan dan Akurasi
HR684 memiliki measuring range hingga 6 meter dengan akurasi sekitar ±5 mm. Pengguna dapat menentukan panjang dan konfigurasi antenna berdasarkan tinggi tank serta posisi titik pemasangan.
Selain itu, sistem memakai frekuensi kerja pada rentang 500 MHz–1,8 GHz menurut technical data Holykell. Operator dapat memantau perubahan ketinggian secara kontinu melalui output yang terhubung ke sistem kontrol.
Pada proses yang membutuhkan tingkat ketelitian lebih tinggi, nilai akurasi membantu teknisi menentukan apakah konfigurasi HR684 sudah sesuai dengan kebutuhan instalasi. Karena itu, pemilihan posisi pemasangan tetap menjadi bagian penting saat melakukan setup.
Coaxial Tube Antenna
HR684 memakai coaxial tube antenna sebagai sensing component. Antenna ini membantu sistem membaca pantulan dari permukaan cairan dan menjaga jalur sinyal tetap terarah.
Konstruksi antenna tersedia dalam pilihan stainless steel 304 atau 316L. Pengguna dapat memilih material berdasarkan karakteristik media dan kebutuhan proses. Material 316L memberi pilihan bagi aplikasi yang memerlukan ketahanan material lebih tinggi.
Bentuk antenna juga mendukung pemasangan melalui thread maupun flange. Teknisi dapat menentukan sambungan sesuai desain tank atau vessel yang tersedia.
Output dan Monitoring
HR684 menyediakan 4–20 mA + HART sebagai signal output. Pengguna dapat menghubungkan output tersebut ke PLC, controller, panel monitoring, atau data acquisition system.
Sinyal 4–20 mA membantu sistem kontrol membaca perubahan ketinggian secara kontinu. Sementara itu, komunikasi HART memberi teknisi akses untuk melakukan konfigurasi dan pemeriksaan parameter melalui perangkat yang kompatibel.
Operator juga dapat membaca nilai melalui 4-digit LCD pada unit. Tampilan lokal membantu teknisi saat melakukan commissioning, inspeksi, dan pengecekan kondisi proses tanpa harus selalu melihat panel utama.
Kondisi Proses
HR684 mendukung process temperature -40°C hingga 250°C, tergantung konfigurasi seal dan process temperature yang dipilih. Maximum process pressure mencapai 2 MPa, sehingga pengguna dapat mempertimbangkan unit untuk berbagai vessel dengan kondisi kerja berbeda.
Untuk temperatur normal, sistem mendukung hingga 130°C. Konfigurasi high-temperature dapat mencapai 250°C. Teknisi perlu memilih konfigurasi tersebut berdasarkan temperatur aktual pada media.
Casing tersedia dalam pilihan aluminum atau plastic. Aluminum memberikan konstruksi yang kuat untuk kebutuhan industri, sedangkan plastic menjadi pilihan pada kondisi instalasi tertentu.
Koneksi dan Instalasi
Pengguna dapat memilih thread atau flange connection sesuai kebutuhan tank. Manual Holykell menyediakan pilihan seperti G1/2, 1½” NPT, DN50, DN80, DN100, DN150, serta beberapa pilihan ANSI flange.
Teknisi dapat menentukan sambungan berdasarkan ukuran nozzle dan desain vessel. Pilihan tersebut membantu proses integrasi ketika sistem sudah memiliki koneksi standar tertentu.
Untuk electrical connection, HR684 menyediakan cable entry M20×1.5 atau ½” NPT. Konfigurasi shell juga menentukan tingkat perlindungan perangkat.
Perlindungan dan Area Khusus
HR684 menyediakan pilihan protection class sesuai konfigurasi. Casing aluminum dapat mencapai IP67, sedangkan casing plastic mendukung IP65.
Untuk instalasi yang membutuhkan perlindungan khusus, pengguna dapat memilih konfigurasi Ex ia IIC T6 Ga atau Ex d ia IIC T6 Gb. Teknisi perlu mencocokkan jenis perlindungan dengan klasifikasi area sebelum memasang unit.
Sistem pulse bekerja dengan daya transmisi rendah. Karakteristik tersebut membantu perangkat menjaga konsumsi daya tetap rendah selama proses pengukuran.
Aplikasi
HR684 cocok untuk deionized water, deoxygenated water, liquid level, water level, dan fuel level. Pengguna dapat memasangnya pada tank penyimpanan maupun vessel proses yang membutuhkan pemantauan cairan.
Pada sistem air murni, operator dapat melihat perubahan ketinggian melalui LCD atau sistem kontrol. Untuk fuel tank, output 4–20 mA membantu perangkat monitoring membaca perubahan secara kontinu.
Selain itu, desain coaxial tube membantu perangkat menangani liquid dengan dielectric constant rendah. Karena itu, HR684 menjadi pilihan untuk sistem yang membutuhkan pembacaan level secara stabil pada media tertentu.
Dengan range hingga 6 m, akurasi ±5 mm, coaxial tube antenna, output 4–20 mA + HART, LCD 4 digit, process temperature hingga 250°C, serta pilihan protection dan connection, HR684 memberikan solusi untuk kebutuhan pemantauan liquid. Giteknindo menyediakan HR684 Radar Type Level Transmitter untuk aplikasi water level, fuel level, deionized water, deoxygenated water, dan berbagai sistem penyimpanan liquid.
