Perbedaan PDA Test dan PIT (Pile Integrity Test)

Dalam konstruksi pondasi tiang, kontraktor wajib memastikan tiang pancang atau tiang bor mampu menahan beban bangunan dengan aman. Insinyur geoteknik paling sering memakai dua metode pengujian untuk tujuan ini, yaitu PDA Test (Pile Driving Analyzer) dan PIT (Pile Integrity Test). Meski sama-sama termasuk uji non-destruktif pada tiang, keduanya memiliki tujuan, prinsip kerja, dan waktu pelaksanaan yang berbeda. Artikel ini akan membahas tuntas perbedaan PDA Test dan PIT, serta kapan Anda sebaiknya menggunakan masing-masing metode.

Apa itu PDA Test (Pile Driving Analyzer)?

PDA Test adalah metode pengujian dinamis yang mengevaluasi daya dukung aksial tiang pancang, efisiensi energi hammer saat pemancangan, serta keutuhan struktur tiang selama proses instalasi. Banyak kontraktor mengandalkan pengujian ini karena prosesnya menghasilkan data cepat dan dapat menggantikan uji beban statis konvensional yang memakan waktu lebih lama.

Prinsip Kerja PDA Test

Teknisi memasang sensor strain transducer dan accelerometer pada bagian atas tiang untuk menjalankan pengujian ini. Saat hammer memukul tiang, sensor merekam data gaya dan percepatan secara real-time. Software kemudian menganalisis data tersebut menggunakan metode Case atau CAPWAP untuk menghasilkan kurva daya dukung tiang.

Kapan PDA Test Dilakukan?

Kontraktor umumnya menjalankan PDA Test pada saat pemancangan awal (initial driving) maupun saat pemancangan ulang (re-strike) setelah tiang mengalami masa istirahat (set-up time). Metode ini cocok untuk tiang pancang baru, terutama pada proyek dengan jumlah titik tiang yang banyak seperti gedung bertingkat atau infrastruktur tol.

Untuk memahami lebih lanjut cara membaca hasil pengujian ini, Anda bisa membaca Cara Membaca Laporan Hasil PDA Test Tiang Pancang dan Mengenal Pile Driving Analyzer (PDA): Alat Wajib untuk Pondasi Kokoh.

Apa itu PIT (Pile Integrity Test)?

Berbeda dengan PDA, Pile Integrity Test (PIT) mendeteksi cacat pada tubuh tiang, seperti keretakan, necking (penyempitan diameter), keropos, maupun sambungan yang tidak sempurna. Pengujian ini termasuk kategori low strain dynamic test yang bersifat non-destruktif dan tidak merusak tiang.

Prinsip Kerja PIT

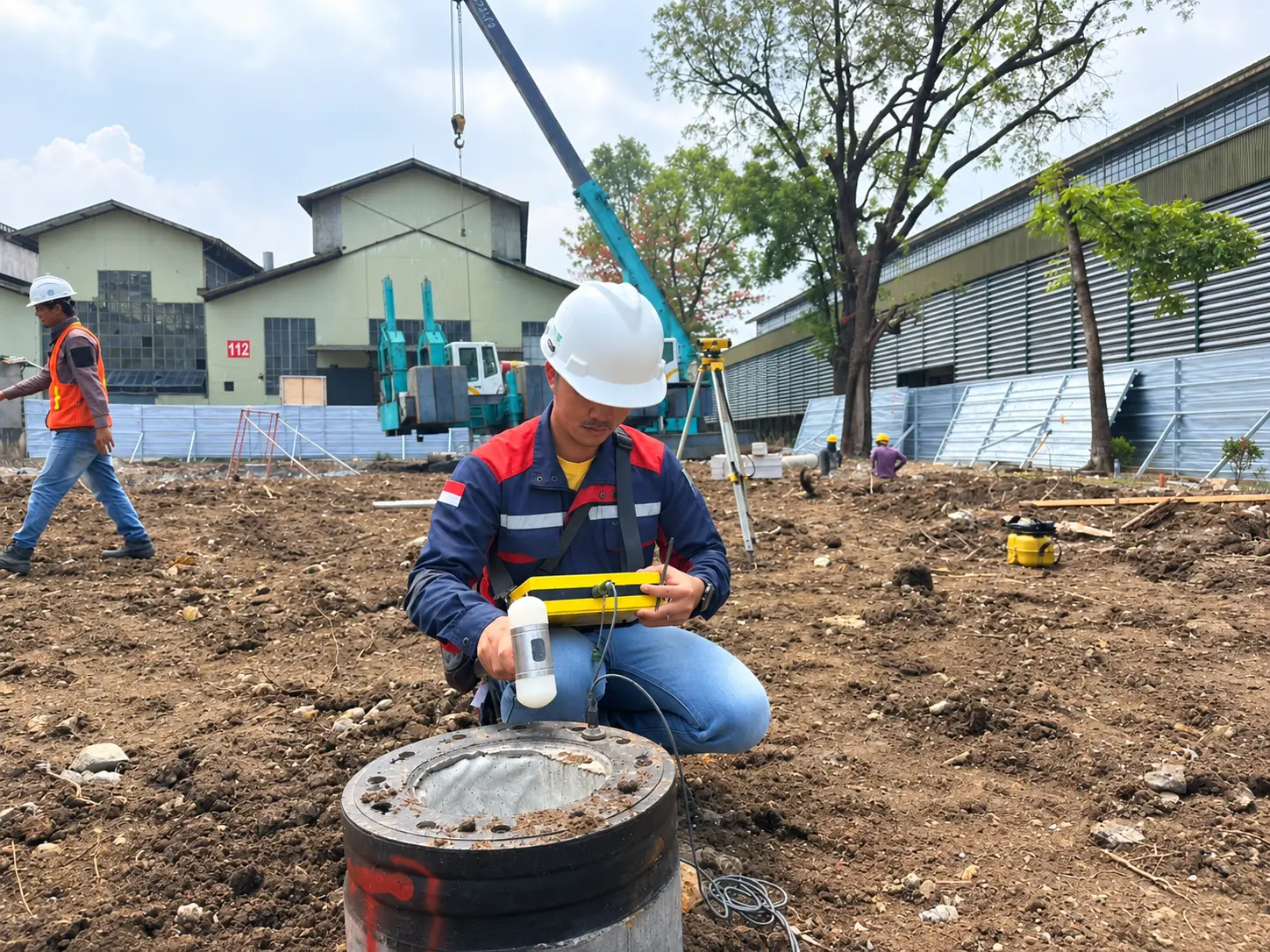

Metode PIT menerapkan prinsip sonic/echo: teknisi memukul kepala tiang dengan palu kecil (hand hammer), lalu receiver/accelerometer merekam gelombang pantul yang merambat melalui tubuh tiang. Software kemudian menganalisis pola gelombang tersebut untuk mengidentifikasi lokasi dan jenis anomali pada tiang.

Kapan PIT Dilakukan?

Kontraktor dapat menjalankan PIT kapan saja setelah tiang berdiri, baik pada tiang pancang maupun tiang bor (bore pile), termasuk pada tiang-tiang lama yang kondisinya diragukan atau belum memiliki catatan pengujian sebelumnya. Metode ini sangat berguna untuk audit struktur bangunan eksisting maupun investigasi sebelum renovasi.

Tabel Perbandingan PDA Test dan PIT

Kapan Harus Pakai PDA, Kapan Pakai PIT?

Anda sebaiknya menyesuaikan pemilihan metode dengan tujuan pengujian dan kondisi proyek. Jika Anda ingin memverifikasi daya dukung tiang pancang baru sekaligus mengevaluasi efisiensi alat pancang, PDA Test adalah pilihan yang tepat. Sebaliknya, jika Anda perlu memastikan keutuhan struktur tiang, terutama pada tiang bor atau tiang lama yang tidak memiliki riwayat pengujian, PIT adalah metode yang lebih sesuai.

Pada banyak proyek besar, kontraktor justru memakai kedua metode ini secara komplementer: mereka menjalankan PDA Test saat pemancangan untuk verifikasi daya dukung, sementara PIT berjalan secara berkala untuk memantau kondisi tiang selama masa konstruksi maupun setelah bangunan berdiri.

Untuk gambaran penerapan di lapangan, Anda dapat melihat Studi Kasus Uji PDA & Audit Pondasi: Solusi Keandalan Infrastruktur Tol.

FAQ Seputar PDA Test dan PIT

1. Apa perbedaan utama PDA test dan PIT?

PDA test mengukur daya dukung aksial tiang saat pemancangan, sedangkan PIT mendeteksi cacat atau keretakan pada tubuh tiang yang sudah berdiri.

2. Apakah PIT bisa dilakukan pada tiang bor (bore pile)?

Bisa. Kontraktor justru sangat umum memakai PIT pada tiang bor karena metode ini tidak melibatkan proses pemancangan seperti PDA.

3. Berapa lama waktu pelaksanaan PDA test dan PIT?

PDA test biasanya memakan waktu lebih lama karena mengikuti proses pemancangan, sedangkan PIT relatif lebih cepat karena hanya memerlukan pukulan ringan pada kepala tiang.

4. Apakah PDA test dan PIT wajib dilakukan bersamaan?

Tidak wajib, namun pada proyek besar kontraktor sering memakai keduanya bersama agar hasil pengujian daya dukung dan integritas tiang saling melengkapi.

5. Berapa kisaran biaya PDA test dan PIT?

Biaya bervariasi tergantung jumlah titik uji, lokasi proyek, dan penyedia jasa. Secara umum, PIT relatif lebih ekonomis dibanding PDA karena proses pengujiannya lebih sederhana.
