Cara Membaca Laporan Hasil PDA Test Tiang Pancang

Apa itu PDA Test dan Mengapa Hasilnya Penting?

High-Strain Dynamic Pile Testing, atau yang lebih populer dengan sebutan Pile Driving Analyzer (PDA) Test, merupakan metode pengujian dinamis cepat. Ahli geoteknik menggunakan pengujian ini guna mengevaluasi kapasitas daya dukung aksial, integritas struktural, serta efisiensi energi sistem pemancangan pada pondasi dalam.

Berbeda dengan Static Loading Test yang memakan waktu berhari-hari dan biaya besar, PDA Test menawarkan evaluasi seketika secara efisien di area konstruksi. Hal ini tentu saja sangat menguntungkan jadwal proyek.

Tentu saja, laporan PDA Test menjadi dokumen legal yang krusial bagi Project Manager maupun Site Engineer. Oleh sebab itu, kegagalan dalam membaca dan menginterpretasikan angka-angka di dalam laporan berpotensi memicu akibat fatal.

Dampak buruk tersebut bermacam-macam, mulai dari kegagalan struktur pondasi hingga penolakan dokumen saat Anda mengurus izin kelaikan bangunan.

Dasar Hukum & Standar Teknis: ASTM D4945 & SNI 8460:2017

Di Indonesia, pelaksanaan dan analisis PDA Test wajib merujuk pada regulasi nasional maupun internasional. Sebagai contoh, jika Anda mencari instrumen atau layanan geoteknik terstandar, Anda bisa mengunjungi Giteknindo sebagai salah satu penyedia solusi pondasi profesional.

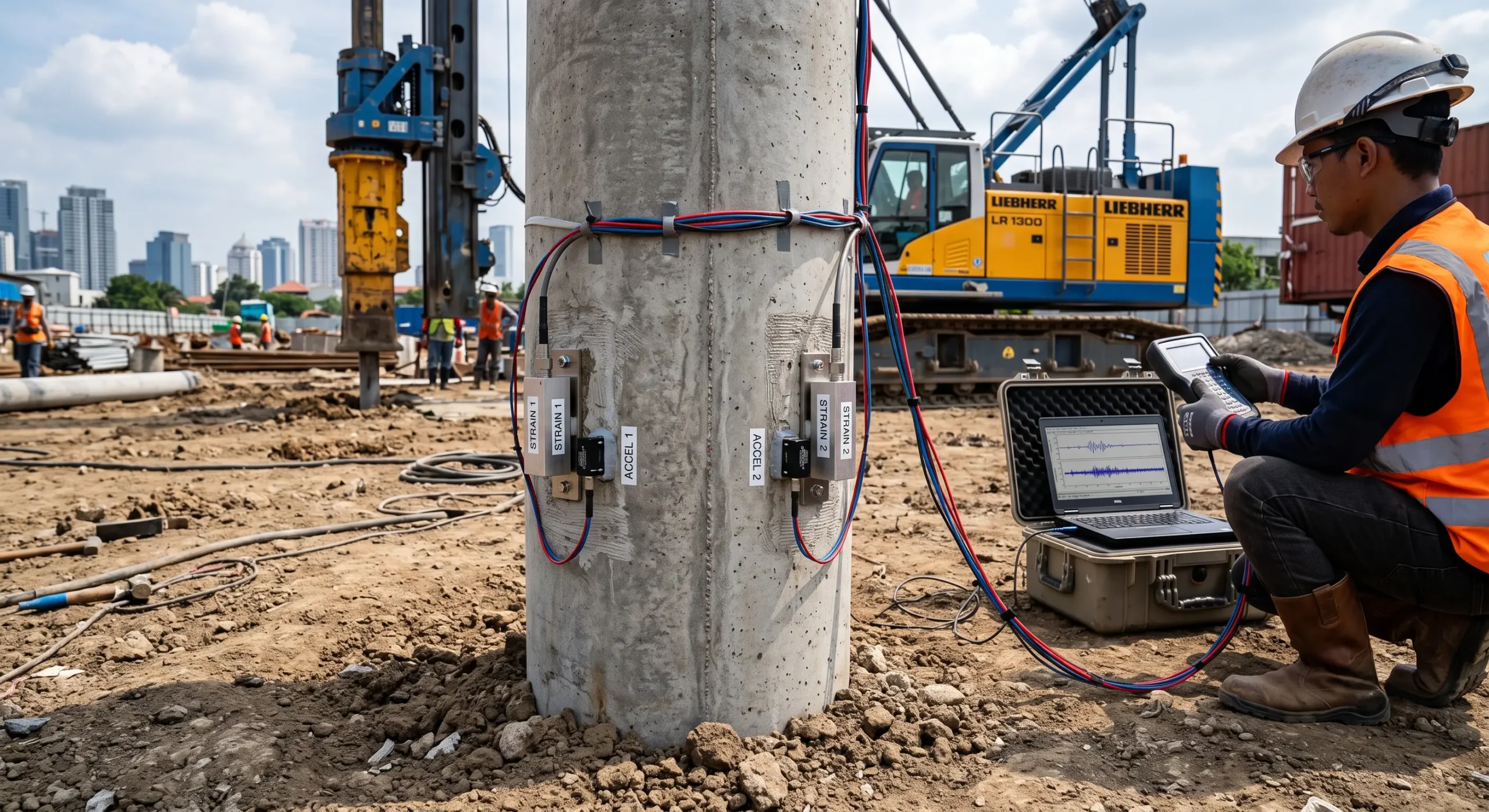

• ASTM D4945: Standar global ini mengatur tata cara kalibrasi sensor, penempatan instrumen, serta prosedur pemukulan tiang pancang menggunakan hammer.
• SNI 8460:2017 (Persyaratan Perancangan Geoteknis): Standar Nasional Indonesia ini menetapkan ketentuan faktor keamanan serta jumlah minimum uji tiang pancang dalam satu proyek. Aturan umumnya mensyaratkan minimal 1 persen dari total populasi tiang.

Lebih lanjut, kepatuhan terhadap SNI 8460:2017 menjadi syarat mutlak bagi sebuah proyek. Kepatuhan ini memastikan tim ahli bangunan gedung serta Dinas Pekerjaan Umum mengakui hasil pengujian Anda secara hukum untuk penerbitan Persetujuan Bangunan Gedung (PBG) dan Sertifikat Layak Fungsi (SLF).

Perbedaan Metode CASE (Field Test) dan Analisis CAPWAP

Laporan PDA Test umumnya menyajikan dua jenis hasil analisis. Sering kali, kehadiran dua metode ini membingungkan para insinyur muda di lapangan.

• Metode CASE: Alat PDA menghitung hasil analisis langsung seketika saat hammer memukul kepala tiang di lapangan. Oleh karena itu, metode ini menggunakan asumsi penyederhanaan gelombang tanah dan sangat bergantung pada konstanta redaman tanah.

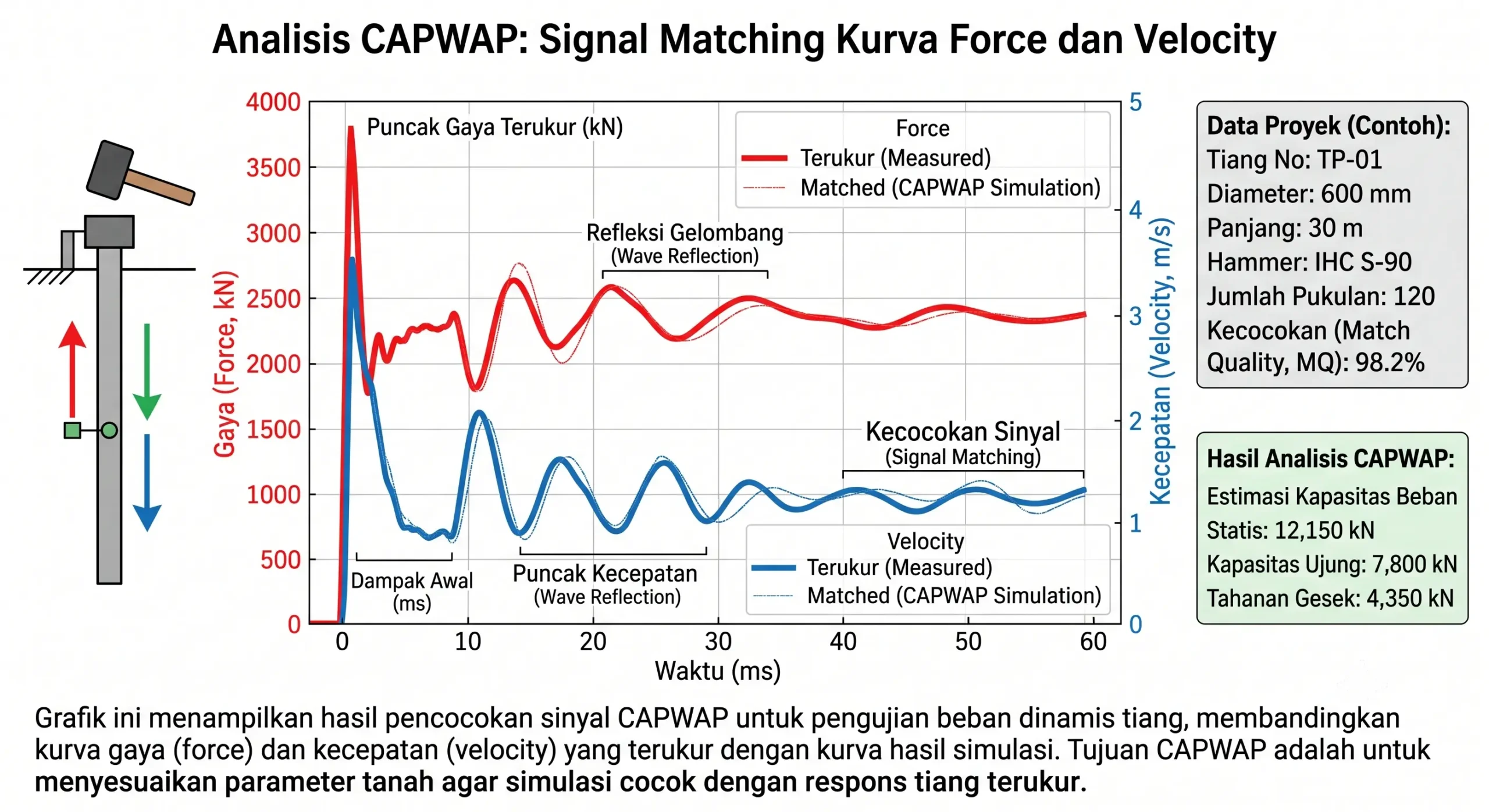

• Analisis CAPWAP: Di sisi lain, CAPWAP merupakan metode analisis tingkat lanjut menggunakan komputer. Engineer menjalankan perangkat lunak ini setelah pengujian lapangan selesai. Selanjutnya, program CAPWAP menyelaraskan kurva gaya dan kecepatan aktual lapangan dengan model numerik tanah secara interaktif untuk memberikan estimasi daya dukung yang jauh lebih presisi.

Panduan Langkah demi Langkah Membaca Laporan PDA Test

Saat vendor pengujian menyerahkan dokumen laporan, Anda tidak perlu langsung pusing melihat ratusan halaman lampiran. Sebaliknya, Anda bisa mengikuti empat langkah sistematis berikut untuk memvalidasi kelayakan tiang pancang tersebut.

Langkah 1: Memeriksa Lembar Ringkasan Utama (Summary Sheet)

Pertama-tama, buka halaman ringkasan hasil pengujian (Summary Table). Pada lembar ini, Anda akan menemukan informasi dasar seperti identitas tiang, dimensi, dan energi hammer. Fokuskan perhatian Anda pada kolom berlabel Ru, Beta, CSX, dan EMX.

Langkah 2: Menghitung Daya Dukung Izin (Ra) dengan Safety Factor

Nilai daya dukung pada laporan PDA umumnya mewakili Kapasitas Ultimit (Ru). Agar pondasi aman memikul beban bangunan, Anda harus menghitung Kapasitas Izin (Ra). Caranya, Anda membagi nilai Ru dengan Safety Factor (SF).

Berdasarkan SNI 8460:2017, Anda bisa menentukan besaran Safety Factor untuk pengujian dinamis sebagai berikut.

• Gunakan SF sebesar 2.0 jika Anda mengkalibrasi pengujian PDA dengan Static Loading Test pada proyek yang sama.
• Gunakan SF sebesar 2.25 hingga 2.50 jika Anda hanya menerapkan PDA Test tanpa kalibrasi uji statis. Pemilihan angka ini bergantung pada tingkat homogenitas tanah di lapangan.

Sebagai contoh, bayangkan laporan CAPWAP menunjukkan nilai Ru sebesar 300 ton. Kemudian, proyek Anda menetapkan SF sebesar 2.0. Maka, hasil akhir untuk Ra mencapai 150 ton.

Oleh karena itu, jika beban rencana aksial maksimum struktur atas sebesar 130 ton, Anda bisa menyatakan tiang pancang tersebut lolos. Hal ini karena beban rencana masih berada di bawah daya dukung izin pondasi.

Langkah 3: Menganalisis Keutuhan Tiang (Nilai Beta)

Anda bisa mendeteksi kerusakan pada tiang pancang di bawah permukaan tanah melalui nilai keutuhan tiang (Beta atau BTA). Sistem pengujian menghitung parameter ini berdasarkan prinsip impedansi gelombang rambat.

• Nilai Beta 100 persen berarti tiang berada dalam kondisi utuh sempurna.
• Nilai 80 hingga 99 persen menunjukkan kerusakan ringan. Biasanya, pengawas masih dapat menerima kondisi ini dengan memberikan catatan khusus.
• Nilai 60 hingga 79 persen menandakan kerusakan sedang. Akibatnya, Anda memerlukan evaluasi kapasitas sisa dan persetujuan tertulis dari perancang geoteknik.
• Nilai di bawah 60 persen membuktikan tiang mengalami kerusakan parah. Dengan demikian, Anda wajib menggantinya dengan tiang sisipan di sebelahnya.

Langkah 4: Memantau Energi Transfer (EMX) dan Tegangan Maksimum (CSX)

Sementara itu, CSX mengukur tegangan tekan maksimum saat hammer menumbuk kepala tiang. Nilai ini sama sekali tidak boleh melampaui batas tegangan izin material tiang pancang. Misalnya, untuk tiang beton pratekan mutu K-600, batas tegangan izin pemancangan berada di sekitar 42.5 MPa. Apabila CSX melampaui angka tersebut, kepala tiang akan berisiko hancur seketika.

Selanjutnya, EMX menunjukkan nilai energi aktual yang berhasil hammer transfer ke dalam tiang. Sebagai referensi, efisiensi transfer energi yang baik untuk diesel hammer berkisar antara 30 hingga 60 persen. Sebaliknya, nilai EMX yang terlalu rendah mengindikasikan masalah serius pada hammer alat pancang Anda.

Cara Membaca Grafik PDA Test (Interpretasi Kurva)

Laporan lengkap PDA selalu menyertakan grafik gelombang mekanis. Grafik ini menggambarkan hubungan antara gaya (kurva padat) dan kecepatan dikali impedansi (kurva putus-putus) terhadap fungsi waktu pemukulan.

• Tiang Utuh: Kurva gaya dan kecepatan akan berjalan berhimpit pada awal rambatan gelombang. Selanjutnya, ketika gelombang mencapai ujung tiang, kedua kurva akan kembali bertemu secara harmonis tanpa memunculkan deviasi tajam.
• Tiang Retak: Sebaliknya, sistem mendeteksi perubahan impedansi jika terjadi penurunan mendadak pada kurva gaya yang bersamaan dengan kenaikan kurva kecepatan secara tajam. Hal ini mengindikasikan adanya penurunan luas penampang atau kerusakan parah material tiang.

Standard Parameter Reference Table

Sebagai tambahan, Anda dapat menggunakan tabel acuan parameter kelayakan di bawah ini. Tabel ini mengintegrasikan standar ASTM D4945 dan SNI 8460:2017 untuk mempermudah proses evaluasi Anda di lapangan.

Portofolio Lihat Hasil Studi Kasus Pengujian Geoteknik Kami Lainnya

Kerangka Kerja Verifikasi untuk Kelayakan Pondasi

Untuk mempermudah tim pengawas dan kontraktor, kami merekomendasikan kerangka kerja verifikasi ganda berikut. Oleh karena itu, pastikan Anda meloloskan setiap tiang dari kedua tahapan ini sebelum melanjutkan ke pekerjaan pengecoran pile cap.

• Tahap Safety (Kapasitas Dukung Aksial): Anda harus memastikan Kapasitas Ijin mampu memikul beban rencana struktur. Syarat mutlaknya, kapasitas ijin wajib lebih besar daripada beban desain bangunan.
• Tahap Structural Integrity (Keutuhan Struktur Tiang): Anda juga perlu memastikan fisik tiang di dalam tanah terbebas dari patahan kritis. Syarat lolosnya, nilai integritas Beta harus mencapai angka 80 persen atau lebih.

FAQ (Pertanyaan Sering Diajukan) Seputar PDA Test

Berapa nilai Safety Factor (SF) yang digunakan untuk PDA Test menurut SNI?

Berdasarkan SNI 8460:2017, Anda menggunakan nilai Safety Factor sebesar 2.25 hingga 2.50 jika pengujian dinamis tidak terkalibrasi dengan Static Loading Test. Namun, jika proyek memiliki pengujian statis sebagai kalibrasi pendamping, Anda dapat mereduksi nilai tersebut menjadi 2.0.

Apa tindakan yang harus diambil jika nilai keutuhan tiang di bawah 80 persen?

Jika menemukan nilai Beta di bawah batas aman, langkah pertama Anda adalah mengoordinasikannya dengan konsultan geoteknik. Selanjutnya, konsultan biasanya merekomendasikan pelaksanaan uji beban statis, investigasi core drill, atau instruksi langsung untuk memancang tiang baru di sebelahnya.

Apa perbedaan utama metode CASE dan CAPWAP?

Metode CASE memberikan estimasi lapangan secara langsung dari alat PDA ketika alat melakukan pemancangan sesungguhnya. Di sisi lain, CAPWAP merupakan metode analisis presisi di komputer. Para engineer menggunakan perangkat lunak pencocokan gelombang ini untuk mendapatkan rincian daya dukung tiang secara akurat pasca pengujian.
