Pengertian Singkat Foundation Audit
Audit Pondasi (Foundation Audit) adalah serangkaian pengujian terstruktur untuk memverifikasi keutuhan fisik (integritas) dan kapasitas daya dukung pondasi dalam, seperti tiang pancang atau bore pile, setelah tahapan instalasi selesai.
Pengujian ini sangat esensial untuk mendeteksi potensi cacat tersembunyi di bawah permukaan tanah (seperti retakan, *necking*, atau *bulging*) dan memastikan pondasi aktual mampu menahan beban struktur sesuai dengan desain awal.
Penerapan Utama Foundation Audit
- Gedung Bertingkat Tinggi: Verifikasi daya dukung dinamis (PDA) pada bore pile atau spun pile.

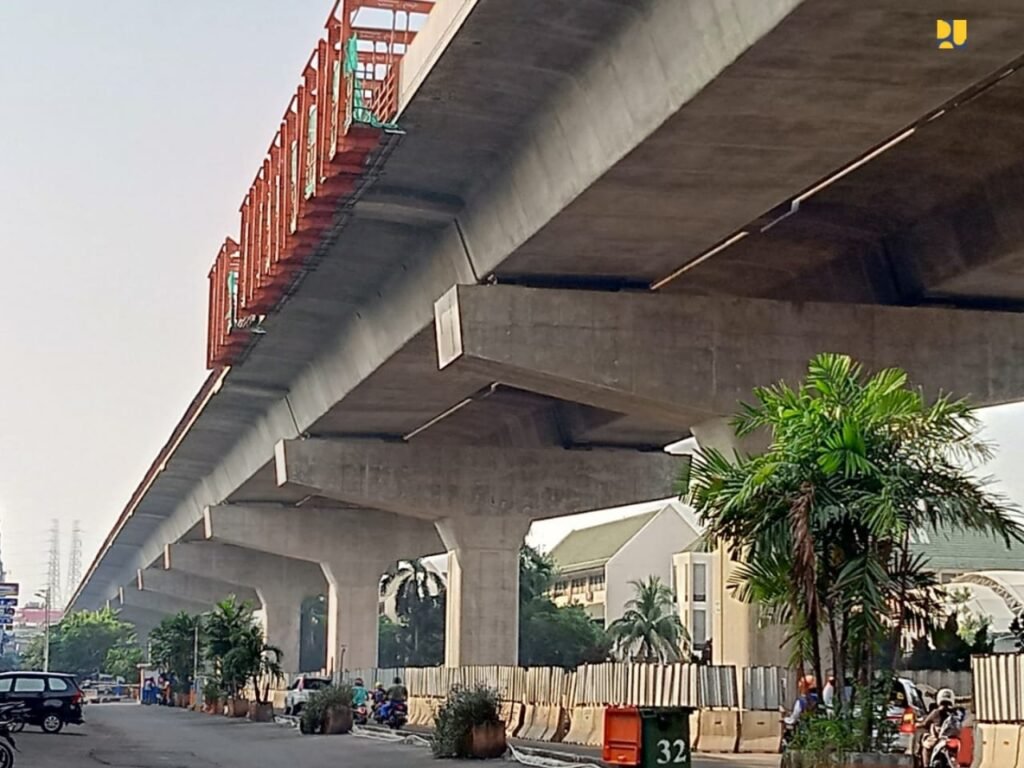

- Infrastruktur Publik: Pengecekan integritas pondasi jembatan, jalan layang (elevated), dan pelabuhan.
- Fasilitas Industri Berat: Evaluasi keutuhan pondasi mesin pabrik bergetaran tinggi dan silo.
- Investigasi Forensik: Pengecekan kelayakan pondasi pada bangunan eksisting yang mengalami indikasi penurunan (*settlement*).
Tahapan Pelaksanaan Foundation Audit
Alur kerja sistematis dari persiapan kepala tiang hingga sertifikasi geoteknik
Persiapan Kepala Tiang
Pembersihan dan perataan area kepala tiang (pile head) dari serpihan beton lemah agar sensor dapat merekam gelombang dengan sempurna.
Instalasi Sensor
Pemasangan sensor accelerometer dan strain transducer pada dinding tiang (untuk PDA) atau peletakan sensor pada penampang atas tiang (untuk PIT).
Pelaksanaan Uji (Impact)
Memberikan tumbukan menggunakan palu uji (hand-held hammer untuk PIT) atau drop hammer seberat persentase tertentu dari kapasitas tiang (untuk PDA).
Analisis & Pelaporan
Pembacaan rambatan gelombang (stress wave) melalui software khusus (seperti CAPWAP) untuk menghasilkan sertifikat kelayakan dan integritas tiang.
Keunggulan & Deliverables
Pengujian pondasi kami dirancang untuk meminimalkan risiko kegagalan struktural bangunan di masa depan:
Pendekatan Teknik Kami
Prinsip kerja profesional dalam menghasilkan data kelayakan pondasi yang valid
Sesuai Standar ASTM Internasional
Pelaksanaan uji merujuk pada standar ketat seperti ASTM D4945 untuk PDA Test dan ASTM D5882 untuk Low Strain Impact Integrity Testing.
Akurasi Sensor Tinggi
Menggunakan peralatan pengujian dan instrumen perekam gelombang yang secara rutin dikalibrasi untuk menjamin presisi sinyal respon tiang.
Tenaga Ahli CAPWAP
Data lapangan dianalisis secara mendalam oleh Geotechnical Engineer tersertifikasi untuk menghindari bias dalam penerjemahan rambatan gelombang.
Eksekusi Cepat & Fleksibel
Prosedur pengujian tidak mengganggu jadwal konstruksi secara signifikan, memungkinkan proyek berlanjut dengan aman sesuai timeline.
Layanan Utama Foundation Audit
Pilih metode pengujian pondasi yang sesuai dengan regulasi proyek dan kebutuhan verifikasi struktur Anda:

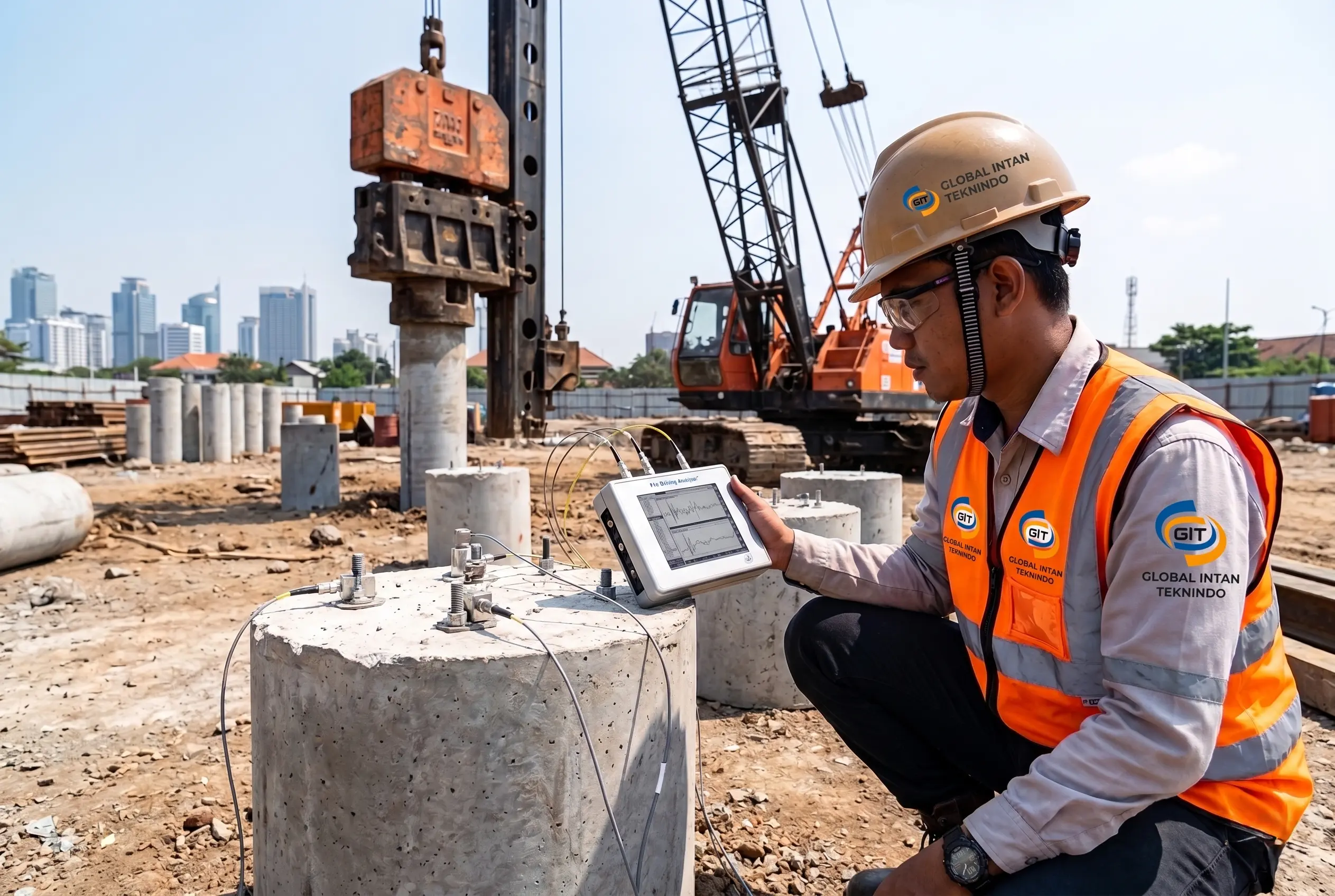

Jasa PDA Test
(Pile Driving Analyzer)
Pengujian dinamis regangan tinggi (High Strain Dynamic Test) menggunakan drop hammer untuk mengetahui daya dukung aktual tiang, tegangan selama pemancangan, serta mengevaluasi integritas fisik struktur tiang.

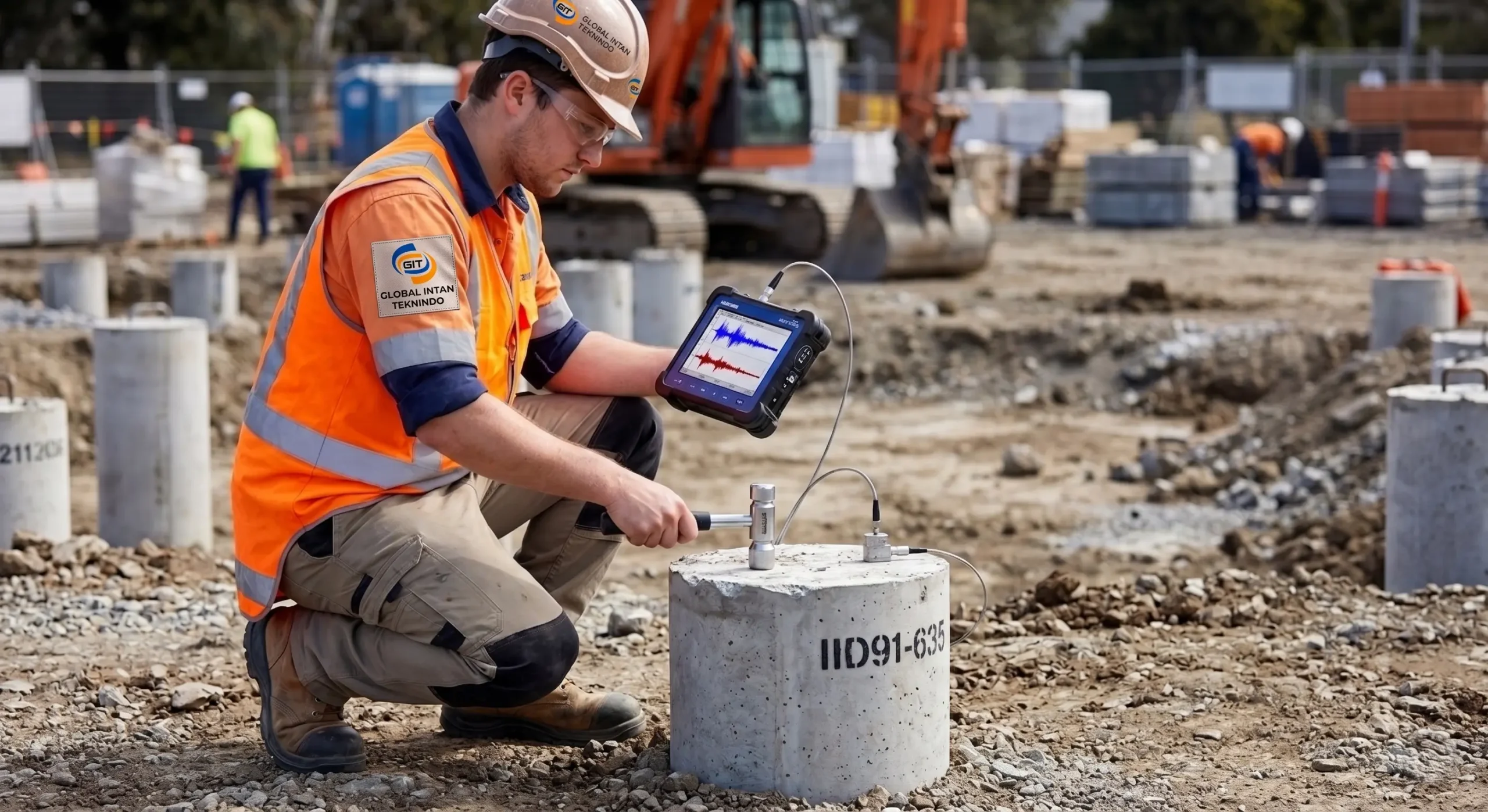

Jasa Pile Integrity Test
(PIT)
Pengujian non-destruktif regangan rendah (Low Strain) menggunakan palu genggam (hand-held hammer) untuk memverifikasi keutuhan tiang pancang atau bore pile. Sangat efektif untuk mendeteksi retakan atau penyempitan (necking).

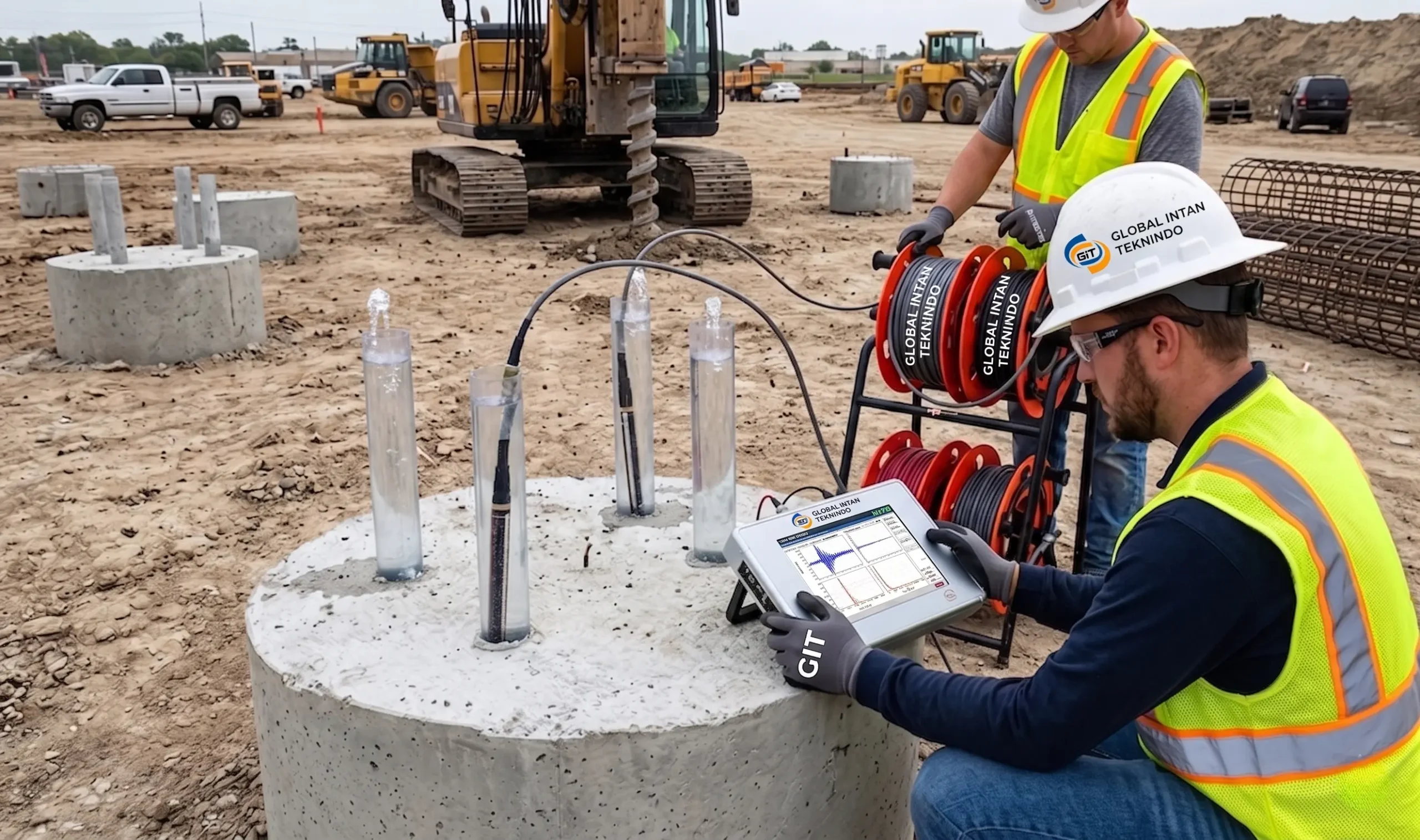

Jasa Crosshole Sonic Logging
(CSL)
Metode pengujian ultrasonik tingkat lanjut untuk mendeteksi anomali, rongga, atau segregasi pada struktur beton bore pile dan diaphragm wall secara presisi di sepanjang kedalaman pondasi menggunakan probe transmitter dan receiver.
Jasa Static Axial Load Test
(Uji Beban Statis)
Pengujian pembebanan statis untuk memvalidasi kurva penurunan (settlement) aktual pondasi terhadap beban rencana (design load). Metode ini menjadi standar referensi tertinggi dalam pembuktian daya dukung desain tiang.
Layanan Terkait
Amankan konstruksi Anda secara menyeluruh melalui layanan investigasi tanah dan instrumentasi geoteknik.
Frequently Asked Questions (FAQ)
Kapan pondasi wajib dilakukan pengujian (Audit)?
Pengujian dilakukan setelah pondasi selesai diinstalasi (dipancang atau dicor). Khusus untuk bore pile, pengujian umumnya dilakukan setelah beton mencapai umur rencana atau kekuatan minimum (biasanya setelah 14 hingga 28 hari) agar gelombang dapat merambat dengan sempurna.
Berapa persentase jumlah tiang yang harus diuji?
Regulasi bervariasi bergantung pada standar proyek. Namun, secara umum, PDA Test dilakukan pada 1% hingga 2% dari total jumlah titik pondasi. Sedangkan PIT dan CSL Test seringkali direkomendasikan untuk 10% hingga 100% (seluruh tiang), terutama pada pekerjaan bore pile untuk mendeteksi cacat pengecoran.
Apa perbedaan utama antara PDA Test dan PIT?
PDA Test (High Strain) bertujuan utama mengukur daya dukung aktual (bearing capacity) tiang serta melihat tegangan dan integritas, menggunakan beban berat (drop hammer). PIT (Low Strain) murni hanya untuk memeriksa integritas/keutuhan fisik tiang (mendeteksi patahan/retak) menggunakan palu kecil, dan tidak bisa menghasilkan nilai daya dukung.
Berapa lama laporan kelayakan pondasi keluar?
Untuk PIT dan evaluasi PDA lapangan, indikasi awal dapat diketahui sesaat setelah pengujian selesai. Namun, untuk Final Report lengkap yang menyertakan analisis gelombang komprehensif (CAPWAP), laporan umumnya diterbitkan dalam waktu 3 hingga 5 hari kerja.
Biaya Layanan Foundation Audit
Biaya pengujian pondasi disesuaikan dengan kebutuhan teknis proyek Anda. Kalkulasi harga didasarkan pada jenis pengujian (PDA / PIT / CSL / Load Test), jumlah titik tiang yang diuji, dimensi/diameter pondasi, serta lokasi mobilisasi pengerjaan.
Kami menyediakan layanan pengujian komprehensif yang telah mencakup instalasi sensor, eksekusi pemukulan/pengujian, analisis data lanjutan, hingga penerbitan Sertifikat Kelayakan/Foundation Report. Hubungi tim engineer kami untuk berdiskusi lebih lanjut.
