Pile Driving Analyzer Test (PDA)

Common Uses

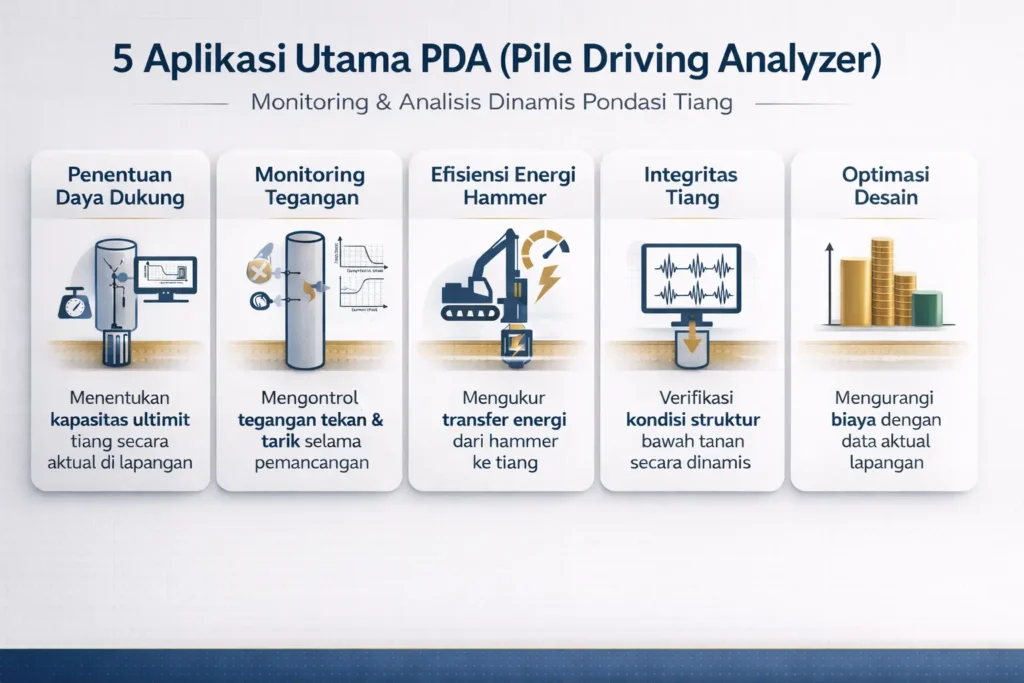

Pengujian PDA Test menjadi prosedur evaluasi wajib dalam berbagai skenario proyek konstruksi, di antaranya:

• Mengetahui daya dukung ultimit tiang pancang (Spun Pile/Driven Pile) dan tiang bor (Bored Pile) secara aktual.
• Memantau tegangan tekan (compressive stress) dan tegangan tarik (tensile stress) pada material beton atau baja selama proses pemancangan untuk mencegah kerusakan tiang (overstressing).
• Mengevaluasi kinerja dan efisiensi energi yang ditransfer oleh sistem palu pancang (hammer energy transfer) ke kepala tiang.
• Memverifikasi integritas struktur penyusun pondasi di bawah permukaan tanah pada kondisi pembebanan dinamis.
• Optimalisasi desain pondasi (panjang tiang dan dimensi) berdasarkan data daya dukung riil, yang berpotensi menghasilkan efisiensi biaya proyek secara signifikan.

Scope of Testing

Layanan Jasa PDA Test kami memberikan dukungan end-to-end dengan tahapan yang terukur dan terstandarisasi:

• Persiapan Lapangan: Pengeboran lubang sensor pada kepala tiang dan perlindungan kepala tiang (menggunakan bantalan/cushion) untuk menghindari kerusakan lokal saat ditumbuk.
• Mobilisasi & Instalasi: Pemasangan instrumen PDA, Strain Transducers, dan Accelerometers berkalibrasi resmi oleh teknisi berpengalaman.
• Pengujian Tumbukan (Blows): Pengambilan data dinamis dengan memantau langsung integritas dan tegangan tiang pada setiap tumbukan palu.
• Analisis Data Lanjutan (CAPWAP): Ekstraksi dan pemodelan data lapangan untuk menghasilkan detail kapasitas daya dukung.
• Penyusunan Dokumen Akhir: Pembuatan laporan rekayasa teknis yang ditandatangani oleh tenaga ahli geoteknik tersertifikasi.

How It Works

Pengujian PDA bekerja dengan prinsip mekanika gelombang satu dimensi (one-dimensional wave mechanics) dengan mengukur gaya (Force) dan kecepatan (Velocity) akibat tumbukan palu berbobot besar.

1. Pemasangan Sensor pada Tiang Sebanyak dua buah Strain Transducer (untuk mengukur regangan/gaya) dan dua buah Accelerometer (untuk mengukur percepatan/kecepatan) dipasang pada sisi-sisi berlawanan di dekat kepala tiang. Untuk tiang beton, pemasangan dilakukan dengan mengebor lubang kecil untuk menempelkan sensor menggunakan baut jangkar (dynabolt).
2. Pemberian Beban Dinamis (Tumbukan) Kepala tiang diberikan beban dinamis melalui tumbukan palu pancang (pile driving hammer) atau beban jatuh bebas (drop hammer) dengan bobot yang memadai (biasanya 1% hingga 2% dari kapasitas daya dukung yang disyaratkan).
3. Perekaman Gelombang (Data Acquisition) Setiap kali tumbukan terjadi, sensor akan menangkap sinyal regangan dan percepatan yang merambat menuruni tiang dan memantul kembali dari ujung bawah tiang maupun lapisan tanah di sekitarnya. Instrumen PDA akan merekam dan memproses gelombang tersebut secara real-time.
4. Analisis CAPWAP (Post-Processing) Data gelombang digital (Force dan Velocity) dari lapangan kemudian dimasukkan ke dalam perangkat lunak CAPWAP (Case Pile Wave Analysis Program). Melalui proses signal matching, engineer geoteknik kami akan memodelkan interaksi antara tanah dan tiang guna menghitung distribusi tahanan gesek selimut, tahanan ujung, serta simulasi kurva beban-penurunan (load-settlement curve) layaknya uji statis.

Key Advantages

Mengadopsi PDA Test dalam prosedur pemastian kualitas pondasi Anda memberikan keuntungan strategis yang signifikan:

• Waktu Pengujian Singkat: Beberapa tiang dapat diuji hanya dalam satu hari kerja, meminimalisir gangguan pada timeline konstruksi.
• Efisiensi Biaya Signifikan: Jauh lebih ekonomis dari segi biaya operasional dan logistik dibandingkan melakukan uji pembebanan statis (Static Load Test).
• Mitigasi Kerusakan Tiang: Tegangan material dimonitor secara langsung (real-time), memungkinkan operator untuk langsung menghentikan atau menyesuaikan tinggi jatuh palu jika terdeteksi tegangan yang membahayakan beton.
• Kepatuhan Standar Global: Pengujian dilakukan sesuai dengan spesifikasi internasional ASTM D4945 (Standard Test Method for High-Strain Dynamic Testing of Deep Foundations).

Output & Deliverables

Hasil analisis dari PDA Test dan CAPWAP disajikan dalam laporan teknis yang komprehensif, memuat:

• Kapasitas Daya Dukung Total (Total Bearing Capacity): Estimasi daya dukung ultimit tiang, dengan penjabaran nilai tahanan ujung (end bearing) dan tahanan gesek selimut (skin friction).
• Simulasi Uji Beban Statis: Kurva beban-penurunan (Load-Settlement Curve) hasil pemodelan CAPWAP.
• Profil Integritas Tiang: Analisis letak dan seberapa besar kerusakan fisik (jika ada) di sepanjang badan tiang akibat pemancangan.
• Tegangan Maksimum: Data tegangan tekan dan tarik (Compressive & Tensile Stress) tertinggi yang dialami beton selama proses tumbukan.
• Efisiensi Hammer: Persentase energi aktual yang ditransfer dari palu pancang ke sistem tiang pondasi.

Our Engineering Approach

Akurasi analisis daya dukung sangat bergantung pada penempatan instrumen dan interpretasi data. PT Global Intan Teknindo menerapkan protokol teknis ketat:

1. Strict Sensor Placement: Sensor wajib dipasang pada jarak minimal 1,5 hingga 2 kali diameter tiang dari permukaan atas agar gelombang tegangan yang terekam bersih, seragam, dan bebas gangguan.
2. Calibrated Instrumentation: Seluruh sensor dan instrumen perekam secara rutin dikalibrasi sesuai standar manufaktur dan laboratorium.
3. Advanced Signal Matching: Tim tenaga ahli geoteknik kami mengolah kurva lapangan melalui metode signal matching CAPWAP tingkat lanjut untuk mendapatkan hasil korelasi tanah-tiang yang memiliki tingkat akurasi tertinggi.
4. Real-Time QA/QC: Pembacaan kualitas sinyal di lokasi proyek diverifikasi seketika sebelum peralatan dilepas untuk memastikan tidak ada data corrupt atau indikasi anomali sistem.

Sebagai komitmen kami terhadap keamanan infrastruktur, PT Global Intan Teknindo menghadirkan Jasa PDA Test untuk memastikan pondasi Anda berdiri di atas landasan yang kokoh, teruji, dan sesuai standar keamanan yang disyaratkan.
