Pemantauan Tanah Longsor Menggunakan Extensometer

Bencana tanah longsor kerap terjadi tanpa peringatan yang jelas, padahal pergerakan tanah sebenarnya dapat dipantau jauh sebelum terjadi kegagalan lereng yang fatal. Salah satu instrumen geoteknik yang berperan penting dalam mendeteksi pergerakan tersebut adalah extensometer, alat yang dirancang untuk mengukur perubahan jarak atau deformasi pada permukaan tanah, lereng, maupun struktur bangunan.

Apa Itu Extensometer?

Extensometer adalah alat geoteknik yang digunakan untuk mengukur pergeseran atau perubahan jarak pada permukaan tanah. Alat ini sering digunakan pada area yang berisiko longsor. Selain itu, Extensometer juga mengukur deformasi pada bangunan dan lereng yang tidak stabil. Sensor pada extensometer umumnya dirancang tahan terhadap perubahan cuaca, termasuk kondisi cuaca ekstrem di lapangan, sehingga cocok dipasang untuk pemantauan jangka panjang di area terbuka.

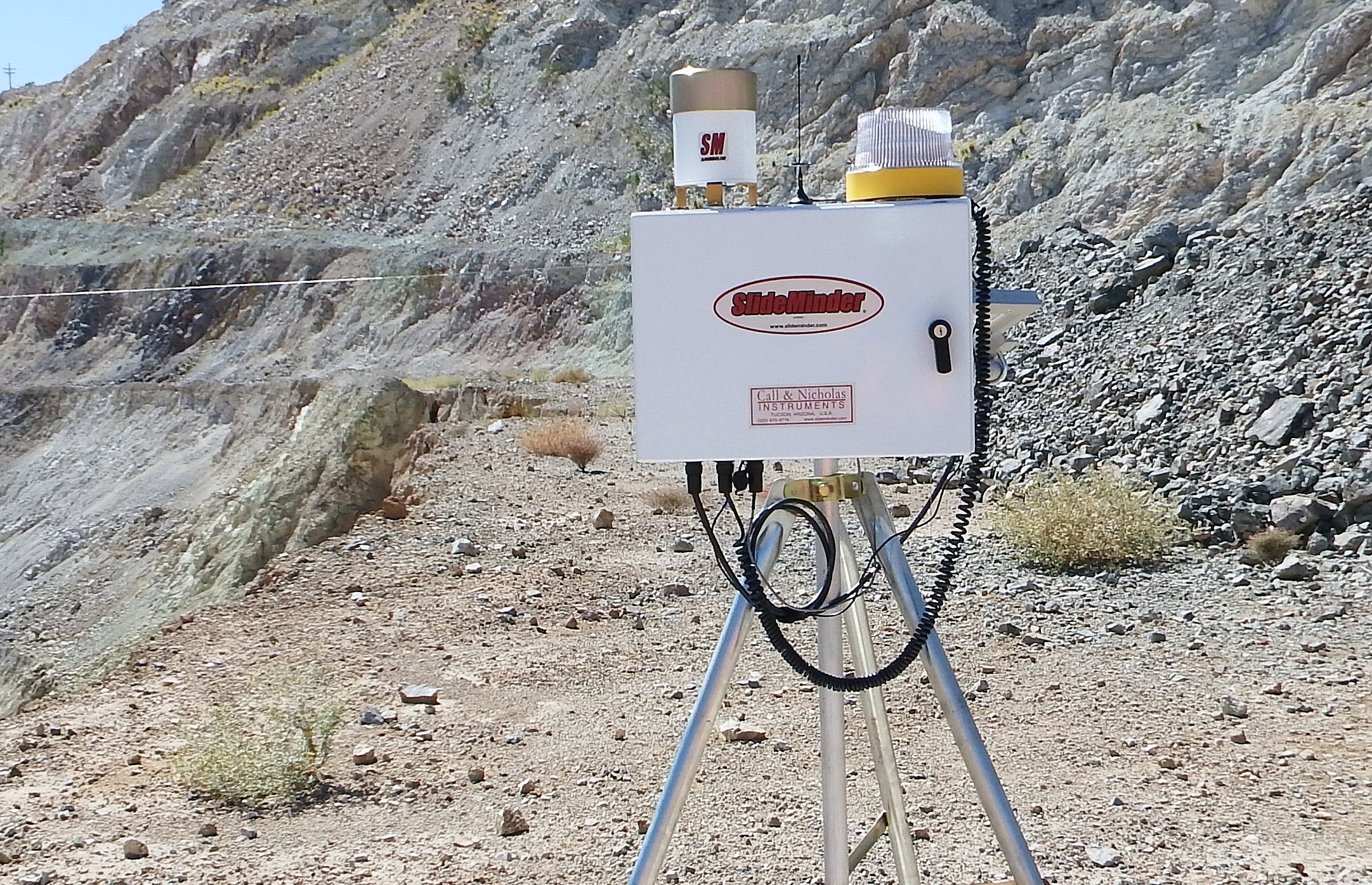

Extensometer digunakan untuk memantau pergeseran tanah maupun deformasi struktur secara berkelanjutan.

Jenis-Jenis Extensometer

Terdapat berbagai jenis extensometer yang disesuaikan dengan kebutuhan dan kondisi pemasangan di lapangan. Berikut rangkumannya:

Prinsip dan Cara Kerja Extensometer

Extensometer dirancang untuk mengukur perubahan jarak antara dua titik referensi. Titik ini biasanya berupa eyebolt atau jangkar. Alat ini dipasang pada dinding terowongan, struktur, atau lereng yang berpotensi tidak stabil. Berikut prinsip kerja umum yang digunakan pada dua metode yang paling banyak diaplikasikan:

Metode Tape Extensometer

1. Pita baja (tape) yang telah dilubangi pada interval tertentu dikaitkan pada eyebolt pertama.
2. Pengait pada ujung tape kemudian dijepitkan ke eyebolt kedua setelah tape dan bingkai dikendurkan.
3. Pegangan tape-tensioning diputar untuk memperpendek panjang frame sekaligus meningkatkan ketegangan pada tape.
4. Ketika ketegangan yang sesuai tercapai, indikator lampu pada alat akan menyala sebagai penanda, dan nilai pada mikrometer digital dapat dibaca.
5. Prosedur ini diulang secara berkala, dan selisih hasil pembacaan pada interval waktu tertentu menjadi ukuran perubahan jarak antar eyebolt.

Metode Magnetic Extensometer

1. Beberapa cincin magnetik (magnetic ring) dipasang pada kedalaman lapisan tanah yang ingin dipantau, mengelilingi pipa pemandu (access pipe).
2. Probe magnetik diturunkan ke dalam access pipe menggunakan pita ukur berskala.
3. Ketika probe memasuki medan magnet dari salah satu cincin, indikator lampu menyala dan buzzer berbunyi sebagai penanda posisi.
4. Operator mencatat posisi kedalaman tersebut berdasarkan skala pada pita ukur.
5. Pengukuran dilakukan secara berkala pada interval waktu tertentu, sehingga perubahan posisi setiap cincin magnetik dari waktu ke waktu dapat digunakan untuk menghitung besar penurunan (settlement) atau pengangkatan (heave) pada tiap lapisan tanah.

Data hasil pengukuran umumnya dicatat secara manual maupun otomatis menggunakan data logger, kemudian dapat diintegrasikan dengan sistem telemetri agar tim proyek dapat memantau perkembangan pergerakan tanah dari jarak jauh, termasuk mendapatkan peringatan dini apabila pergerakan telah melampaui ambang batas yang ditentukan.

Proses Pemasangan Extensometer di Lapangan

Sensor ini digunakan untuk mengukur gerakan relatif dengan membandingkan perbedaan jarak antara dua titik, umumnya dengan resolusi pembacaan hingga 1 mm. Alat ini biasanya dipasang pada area rawan longsor untuk memonitor deformasi permukaan tanah, dan pada beberapa konfigurasi juga dilengkapi alarm yang aktif ketika pergerakan telah mencapai jarak tertentu.

Secara umum, tahapan pemasangan extensometer di lapangan meliputi: menentukan lokasi retakan atau titik pergerakan pada tanah yang akan dipantau, memasang alat pada titik tersebut, menarik kawat atau tape secara tegak lurus melintasi area yang dipantau, mengaitkannya ke patok beton yang telah dibuat pada sisi lain area retakan, kemudian menghubungkan sistem pencatat data (data logger) yang ditempatkan pada panel pelindung tahan cuaca.

Keuntungan dan Keterbatasan Extensometer

• Akurasi tinggi: beberapa jenis extensometer, khususnya tape extensometer dengan indikator elektronik, mampu mencapai akurasi hingga 0,1 mm, jauh lebih presisi dibanding pembacaan menggunakan indikator dial konvensional.
• Komponen dapat diganti: pada model tape extensometer, tape yang rusak dapat diganti tanpa kehilangan kontinuitas data historis, karena panjang tape dikontrol secara presisi sejak proses produksinya.
• Mudah dioperasikan: desain pegangan berbentuk gulungan pada beberapa model membuat proses peregangan tape lebih efisien dari sisi waktu dan tenaga dibanding metode manual sepenuhnya.
• Keterbatasan pada kondisi cahaya — tampilan layar digital pada beberapa unit dapat menjadi kurang jelas terbaca jika terpapar sinar matahari langsung.
• Membutuhkan pemeliharaan berkala — untuk menjaga alat tetap berfungsi optimal, layanan pemeliharaan tahunan sangat disarankan, terutama pada komponen mekanis dan elektronik yang terpapar cuaca lapangan secara terus-menerus.

Rekomendasi Produk: Magnetic Spider Extensometer Ace Instruments

Untuk kebutuhan monitoring settlement dan heave pada berbagai proyek geoteknik, Magnetic Spider Extensometer Ace Instruments menjadi pilihan yang sangat direkomendasikan. Sistem ini cocok untuk memantau timbunan, fondasi, bendungan, tanah lunak, reklamasi, dan proyek geoteknik lainnya. Sistem ini juga mendukung evaluasi konsolidasi dan perubahan elevasi. Pemantauan dapat dilakukan pada beberapa lapisan tanah sekaligus.

Sistem ini terdiri dari sensing ring (dapat berupa spider ring, plate ring, atau datum ring), magnetic indicator, access pipe, aksesori pipa, dan telescopic section. Saat pengukuran, operator menurunkan probe ke dalam access pipe; ketika probe memasuki medan magnet dari sensing ring, lampu indikator menyala dan buzzer berbunyi, kemudian posisi magnet dibaca melalui skala kedalaman pada pita ukur.

Access pipe pada sistem ini dapat menggunakan ABS stand pipe, PVC stand pipe, atau inclinometer casing sesuai konfigurasi proyek. Spider ring ditempatkan pada kedalaman lapisan yang ingin dipantau, sementara plate ring cocok digunakan pada elevasi tertentu di area timbunan, dan datum ring berfungsi sebagai titik referensi di bagian bawah access pipe. Sistem ini banyak digunakan pada proyek jalan tol, bendungan tanah, tanggul, reklamasi, timbunan, fondasi, pelabuhan, hingga kawasan industri.

Magnetic Spider Extensometer Ace Instruments

Sistem monitoring settlement dan heave dengan probe stainless steel SUS304, resolusi pembacaan 1 mm, dan pilihan panjang indikator hingga 100 meter — cocok untuk proyek timbunan, bendungan, reklamasi, dan fondasi.
