Piezometer Sebagai Salah Satu Solusi Pengukuran Cairan Statis

Keamanan sebuah bendungan maupun tanggul sangat bergantung pada kondisi air di dalam tanah penopangnya. Oleh karena itu, tim geoteknik membutuhkan instrumen khusus untuk memantau kondisi tersebut secara berkelanjutan. Instrumen tersebut bernama piezometer.

Apa Itu Piezometer?

Piezometer adalah alat yang berfungsi memverifikasi fluktuasi muka air tanah. Selain itu, instrumen ini juga mengukur tekanan air pori pada tanah di setiap tahap penggalian maupun pembebanan.

Bahan dasar piezometer terbuat dari baja dan dilengkapi konektor. Konektor tersebut berperan sebagai penunjuk tekanan air ketika kabel tersambung ke alat pembaca.

Selanjutnya, alat pembaca akan menampilkan hasil bacaan dalam beberapa format. Format tersebut meliputi digit, frekuensi (Hz), periode (mikrodetik), atau microstrain (με). Terlebih lagi, alat ini juga menampilkan suhu transduser melalui thermistor tertanam dengan resolusi 0,1 °C.

Fungsi Piezometer dalam Pemantauan Bendungan

Pengukuran menggunakan piezometer umumnya diterapkan pada bendungan dan tanggul. Bahkan, regulator menempatkan alat ini sebagai salah satu instrumen standar keselamatan bendungan.

Keunggulan utamanya terletak pada stabilitas jangka panjang yang sangat baik. Selain itu, alat ini memiliki thermal zero shift yang rendah, sehingga perubahan suhu tidak mudah menggeser titik nol pengukuran.

Panjang kabel juga bukan menjadi kendala pada instrumen ini. Kabel yang mencapai beberapa kilometer tetap tidak memengaruhi keluaran frekuensi. Oleh karena itu, perubahan resistansi akibat panjang kabel, penyambungan (splicing), maupun faktor serupa tidak akan mengganggu akurasi hasil bacaan.

Cara Kerja Piezometer di Lapangan

Proses pemasangan dimulai dengan memasukkan standpipe piezometer melalui lubang bor ke dalam tanah. Ujung standpipe tersebut sudah dilengkapi lubang-lubang khusus sebagai jalur masuk air.

Setelah itu, area sekeliling lubang bor di atas standpipe akan di-grouting menggunakan bentonite hingga mencapai permukaan tanah. Langkah ini memastikan air bawah tanah hanya dapat masuk melalui lubang di ujung tabung standpipe. Dengan demikian, hasil pengukuran mencerminkan kondisi lapisan tanah yang menjadi target pemantauan.

Selanjutnya, teknisi mengukur kedalaman air dengan memasukkan water level meter ke dalam pipa. Pada tahap terakhir, tim membaca dan melaporkan hasil pemantauan tersebut. Pembacaan kondisi air pori dilaporkan dalam bentuk catatan lengkap dengan nomor serta kode pneumatik.

Konfigurasi Sistem Piezometer

Secara sistem, instrumen ini terbagi menjadi beberapa konfigurasi berikut:

• Vibrating Wire (VW) dengan data logger, baik Single Logger untuk satu sensor maupun Quatro Logger untuk empat sensor sekaligus.
• Vibrating Wire (VW) yang dipasangkan dengan data recorder.
• Pneumatic yang dipasangkan dengan pneumatic indicator, mirip prinsip kerja data recorder.
• Standpipe dengan sensor water level. Sistem ini paling sederhana dibandingkan konfigurasi lainnya.
• MultiLevel, yaitu sistem dengan beberapa sensor piezometer pada satu titik untuk membaca tekanan air pori pada lapisan tanah tertentu.

Info Terkait Lihat Pilihan Data Logger untuk Instrumentasi Geoteknik

Perbedaan Piezometer dan Manometer

Banyak orang menganggap piezometer dan manometer sebagai dua alat yang sepenuhnya berbeda, terutama dari segi fungsi. Namun, kenyataannya manometer merupakan hasil pengembangan dari prinsip kerja yang sama.

Keduanya memiliki satu fungsi dasar yang identik, yaitu mengukur tekanan cairan statis. Meskipun demikian, manometer memiliki dua kelebihan tambahan. Alat tersebut mampu mengukur tekanan fluida kompresibel serta membaca tekanan yang bernilai negatif.

Jenis-Jenis Piezometer

Kondisi lapangan dan kebutuhan proyek sangat bervariasi. Oleh karena itu, produsen mengembangkan piezometer ke dalam empat jenis utama berikut.

1. Standpipe Piezometer

Jenis ini memiliki karakteristik konstruksi yang cenderung tegak lurus. Komponennya terdiri dari ujung filter yang tergabung ke pipa riser hingga meluas ke permukaan tanah. Air kemudian mengalir melalui ujung filter menuju pipa riser, lalu alat indikator membaca nilainya.

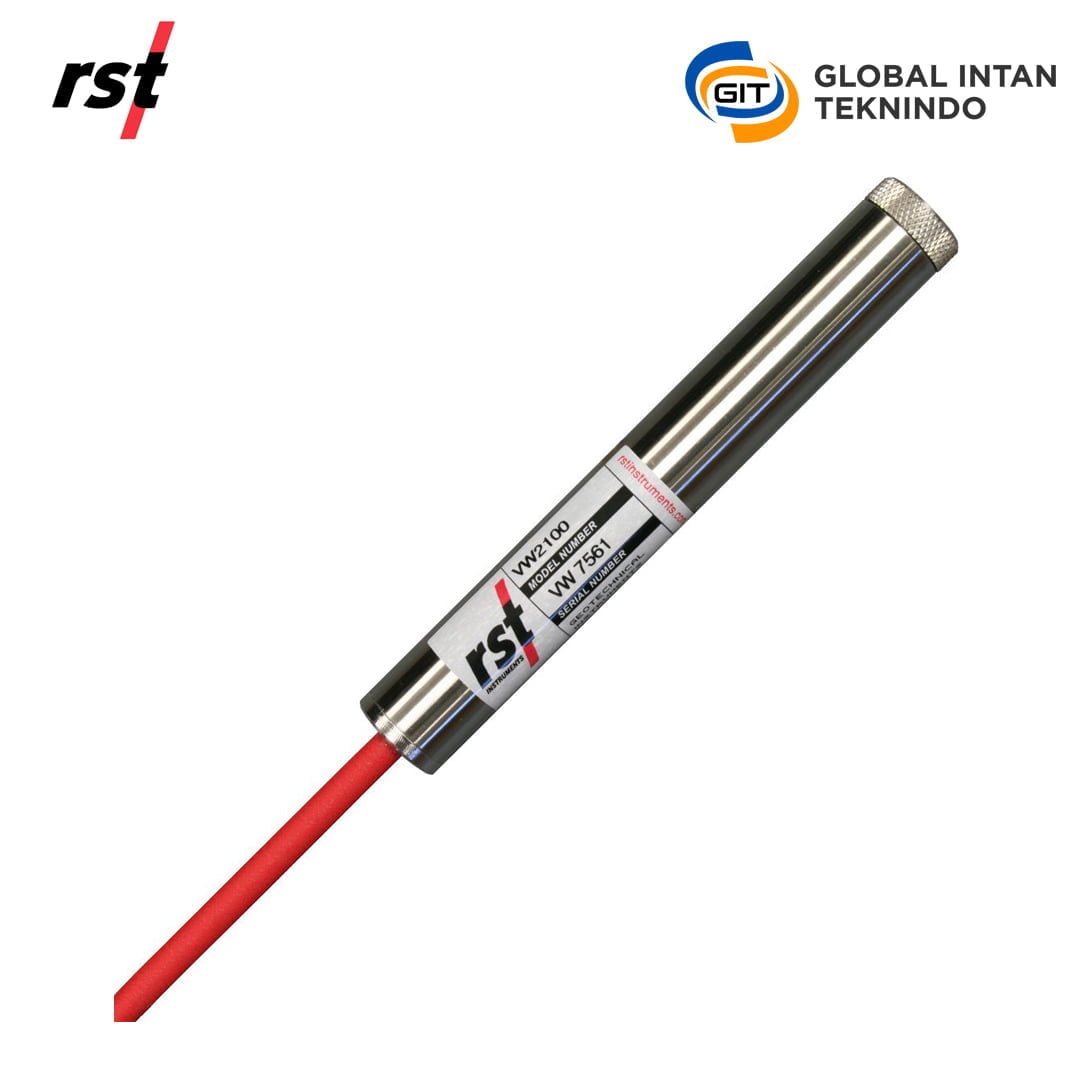

2. Vibrating Wire Piezometer

Tipe ini sangat cocok untuk pemasangan pada kedalaman tanah yang signifikan. Selain itu, jenis ini fleksibel untuk berbagai macam aplikasi geoteknik. Dengan bantuan data logger, nilai hasil pengujian akan langsung tampil pada layar monitor.

3. Pneumatic Piezometer

Piezometer pneumatic bekerja dengan memanfaatkan tekanan gas. Instrumen ini dapat dipasangkan pada pipa maupun ditanamkan langsung ke dalam tanah. Untuk membaca hasilnya, teknisi menggunakan pneumatic indicator.

4. Titanium Piezometer

Jenis ini menghasilkan keluaran sinyal arus 4–20 mA, sehingga dapat langsung terhubung ke data logger industri. Pada umumnya, tipe titanium digunakan untuk pemantauan drawdown atau penurunan muka air tanah.

Syarat dan Ketentuan Pemasangan Piezometer

Pemasangan piezometer tidak boleh dilakukan sembarangan. Terdapat beberapa syarat penting yang wajib terpenuhi agar data yang dihasilkan tetap valid.

• Piezometer pneumatic wajib dikalibrasi minimal sekali dalam dua tahun untuk memastikan kondisi alat tetap prima.
• Proses pemasangan membutuhkan penanggung jawab yang berpengalaman di bidang instrumentasi geoteknik.

Ketentuan Peralatan

• Panjang alat bor harus sesuai dengan kedalaman lubang serta kondisi aktual di lapangan.
• Penyaringan wajib menggunakan saringan ukuran no. 20 atau material yang tertahan pada saringan no. 40.
• Pipa pelindung berdiameter 100 mm digunakan khusus pada jenis tanah yang rentan longsor.
• Setiap unit pneumatik memiliki diameter 26 mm dengan panjang 70 mm.

Ketentuan Lubang Bor

• Lebar lubang bor untuk piezometer pneumatic yaitu 100 mm, menyesuaikan ukuran tip pada unit pneumatik.
• Lubang bor harus dalam kondisi lurus, sementara bagian dasarnya perlu menyediakan ruang bebas sesuai spesifikasi pabrikan.

Frequently Asked Questions (FAQ)

Apa fungsi utama piezometer?

Piezometer berfungsi memverifikasi fluktuasi muka air tanah serta mengukur tekanan air pori pada setiap tahap penggalian dan pembebanan, terutama pada proyek bendungan dan tanggul.

Berapa lama sekali piezometer pneumatic harus dikalibrasi?

Piezometer pneumatic wajib dikalibrasi minimal sekali dalam dua tahun untuk memastikan kondisi alat serta akurasi pembacaannya tetap terjaga.

Apa perbedaan piezometer dan manometer?

Keduanya sama-sama mengukur tekanan cairan statis. Namun, manometer mampu mengukur tekanan fluida kompresibel serta membaca tekanan bernilai negatif.
