Settlement Plate: Rahasia di Balik Stabilitas Proyek Konstruksi Besar

Banyak masalah struktural besar retakan dinding, lantai miring, jalan bergelombang sebenarnya bukan kegagalan mendadak, melainkan hasil akhir dari penurunan tanah yang berlangsung pelan-pelan dan tidak terpantau sejak awal. Settlement plate dipasang justru untuk menangkap proses lambat itu sebelum berubah jadi masalah struktural yang mahal diperbaiki.

Mengapa Pemantauan Penurunan Tanah Itu Penting

Dalam proyek konstruksi besar, stabilitas tanah menjadi fondasi keberhasilan seluruh proyek — baik itu gedung bertingkat, jalan raya, maupun bandara. Salah satu tantangan utamanya adalah memahami bagaimana tanah akan bergerak atau menurun (settlement) saat menerima beban tambahan. Penurunan tanah adalah fenomena alami yang umum terjadi, terutama pada tanah lunak atau area timbunan baru, dan jika tidak dipantau, dapat menyebabkan kerusakan serius pada struktur di atasnya — mulai dari retakan hingga kegagalan struktural.

Settlement plate hadir untuk menjawab tantangan ini. Dengan alat ini, insinyur dapat memantau pergerakan tanah secara akurat dan mengambil langkah preventif sebelum masalah besar muncul, alih-alih baru menyadarinya setelah retakan atau kemiringan struktur sudah terlihat kasat mata.

Apa Itu Settlement Plate

Settlement plate, atau pelat penurunan, adalah instrumen geoteknik yang dipakai untuk mengukur penurunan tanah dari waktu ke waktu. Secara fisik, alat ini berupa pelat logam datar yang ditempatkan pada lapisan tanah yang akan dipantau, lalu dihubungkan dengan batang pengukur (riser pipe) yang memanjang hingga ke permukaan. Saat tanah di bawahnya mengalami penurunan, pelat ikut turun mengikuti pergerakan tanah, dan perubahan elevasinya dapat dibaca melalui batang pengukur yang tetap terlihat di permukaan.

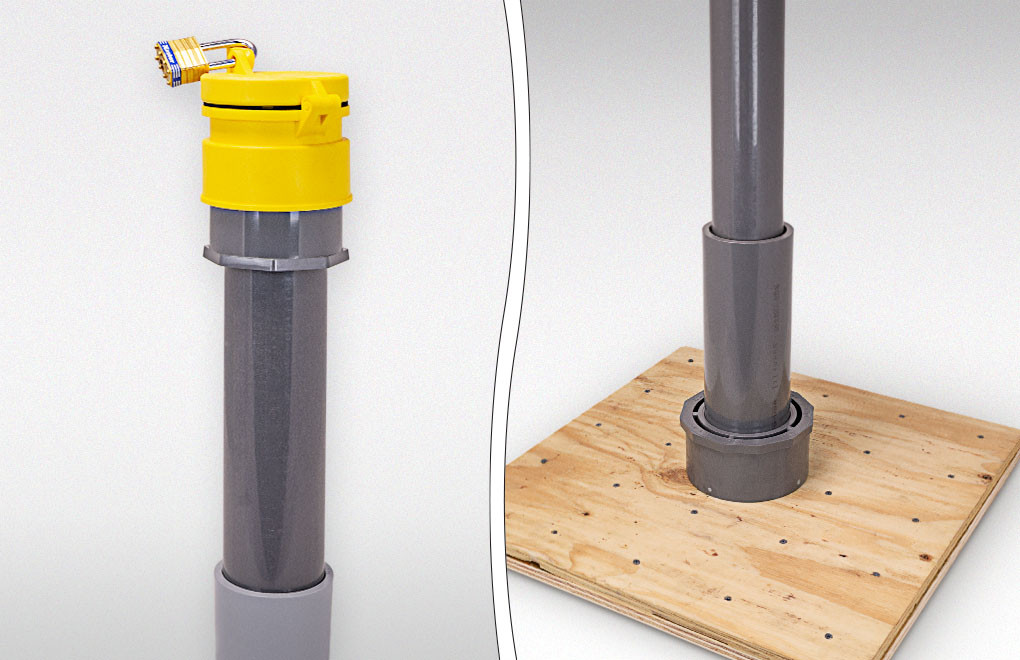

Settlement plate, instrumen geoteknik untuk memantau penurunan tanah pada proyek timbunan dan infrastruktur besar.

Settlement plate umumnya dipasang di area yang berisiko mengalami penurunan tanah signifikan, seperti timbunan tanah baru, jalan raya di atas tanah lunak, atau lokasi konstruksi besar lainnya. Alat ini memungkinkan tim proyek memperoleh data pergerakan tanah secara berkala, sehingga dapat merespons dengan cepat begitu muncul tanda-tanda penurunan yang tidak sesuai perkiraan desain.

Fungsi Settlement Plate dalam Proyek Konstruksi

• Mengukur penurunan tanah — memantau perubahan ketinggian tanah dari waktu ke waktu akibat beban tambahan seperti timbunan atau struktur bangunan, dengan pengukuran berkala untuk data yang konsisten.
• Memastikan keamanan konstruksi — data yang dihasilkan membantu insinyur memastikan struktur di atas tanah tetap aman; jika penurunan tidak merata terdeteksi, tindakan bisa segera diambil sebelum berkembang jadi keretakan atau kegagalan struktural.
• Mendeteksi masalah lebih awal — jika data menunjukkan penurunan terjadi lebih cepat dari perkiraan, insinyur dapat mengambil langkah pencegahan seperti menstabilkan tanah sebelum kerugian yang lebih besar terjadi.
• Mendukung pengambilan keputusan berbasis data — tren penurunan yang tidak diinginkan bisa jadi dasar keputusan memperkuat fondasi, mengurangi beban, atau menyesuaikan desain konstruksi.
• Mengoptimalkan jadwal pembangunan — insinyur dapat menentukan kapan aman melanjutkan tahap konstruksi berikutnya berdasarkan data stabilitas tanah yang terukur, membantu menghindari keterlambatan sekaligus menjaga keselamatan.

Cara Kerja Settlement Plate

1. Pemasangan pelat. Pelat logam — umumnya berbahan baja tahan karat agar bertahan lama di lingkungan tanah — ditempatkan pada lapisan tanah yang akan dipantau, pada kedalaman yang dipilih berdasarkan lapisan yang dianggap paling representatif untuk pengukuran.
2. Pemasangan batang pengukur. Batang pengukur (riser pipe) yang kuat dan tahan deformasi dipasang tegak lurus di atas pelat, dengan bagian atas menonjol di permukaan tanah agar mudah diukur.
3. Pengukuran berkala. Tim survei mengukur perubahan ketinggian batang pengukur secara rutin menggunakan alat leveling atau total station, lalu membandingkannya dengan data pengukuran sebelumnya. Frekuensi pengukuran disesuaikan dengan tingkat risiko pergerakan tanah di lokasi — bisa mingguan, dua mingguan, atau bulanan.
4. Analisis data. Data hasil pengukuran dianalisis untuk memahami pola penurunan — apakah berjalan stabil, meningkat perlahan, atau menunjukkan lonjakan yang mencurigakan — sebagai dasar tindakan lanjutan seperti perkuatan tanah atau penyesuaian desain.

Keunggulan Settlement Plate

Studi Kasus: Settlement Plate di Bandara Internasional Dhoho

Salah satu penerapan nyata settlement plate adalah pada pembangunan Bandara Internasional Dhoho di Kediri, Jawa Timur — proyek yang dibangun di atas lahan yang sebelumnya merupakan area pertanian. Tanah bekas pertanian cenderung lebih lunak dan rentan mengalami penurunan signifikan saat menerima beban besar seperti timbunan tanah atau konstruksi berat, sehingga pemantauan penurunan menjadi langkah krusial sebelum dan selama proses pembangunan.

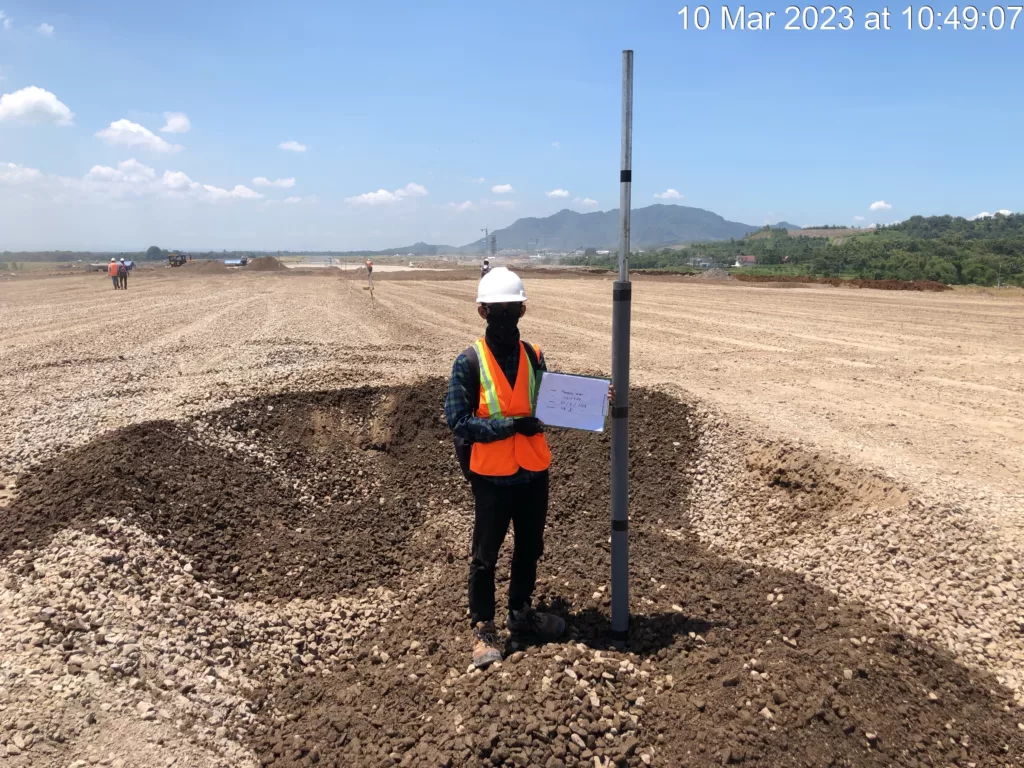

Proses pemasangan settlement plate di area proyek Bandara Internasional Dhoho, Kediri.

Di proyek ini, settlement plate dipasang di beberapa titik strategis, termasuk area landasan pacu dan apron (area parkir pesawat). Kedua area ini menerima tekanan berat dalam waktu lama dari operasional pesawat, sehingga ketidakstabilan tanah di bawahnya berisiko menyebabkan landasan retak atau gangguan operasional.

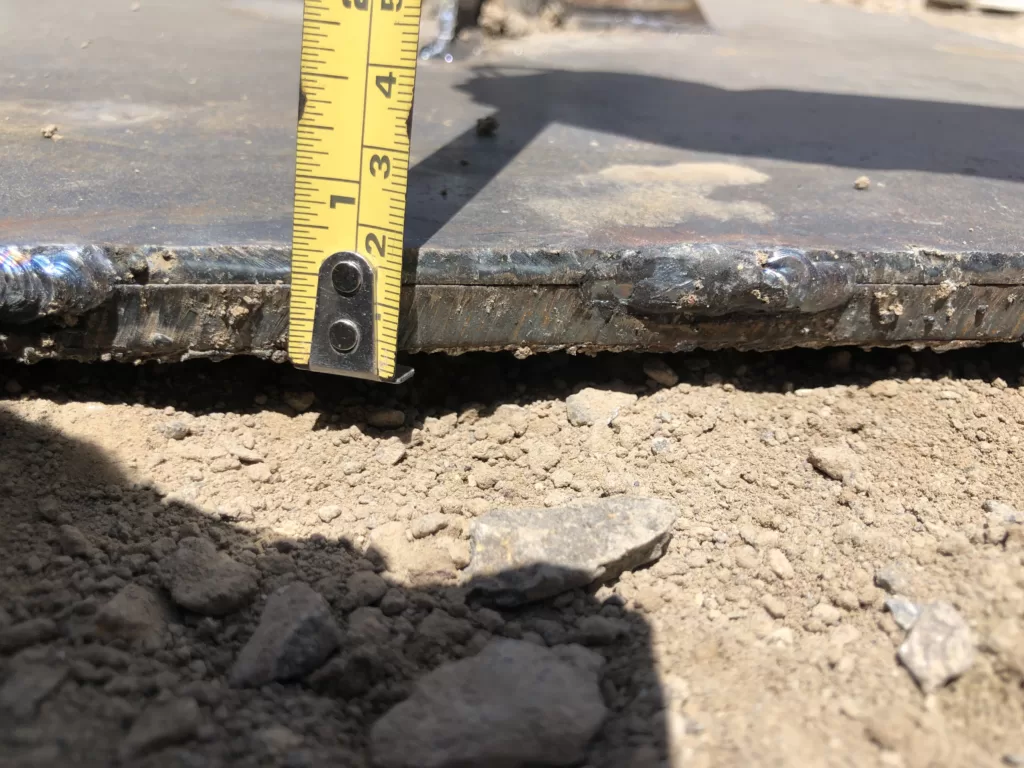

Tim lapangan melakukan pengukuran berkala pada settlement plate di area proyek Bandara Internasional Dhoho.

Data penurunan tanah yang terekam secara berkala dianalisis oleh tim konstruksi untuk memastikan landasan pacu tetap aman dan rata, bahkan setelah menerima beban berat dari pesawat komersial. Jika data menunjukkan penurunan tanah di suatu titik lebih cepat dari perkiraan, tim dapat segera mengambil tindakan — menambah material pengisi, memperkuat lapisan tanah, atau menyesuaikan desain landasan — sebelum berkembang menjadi masalah struktural yang lebih besar.

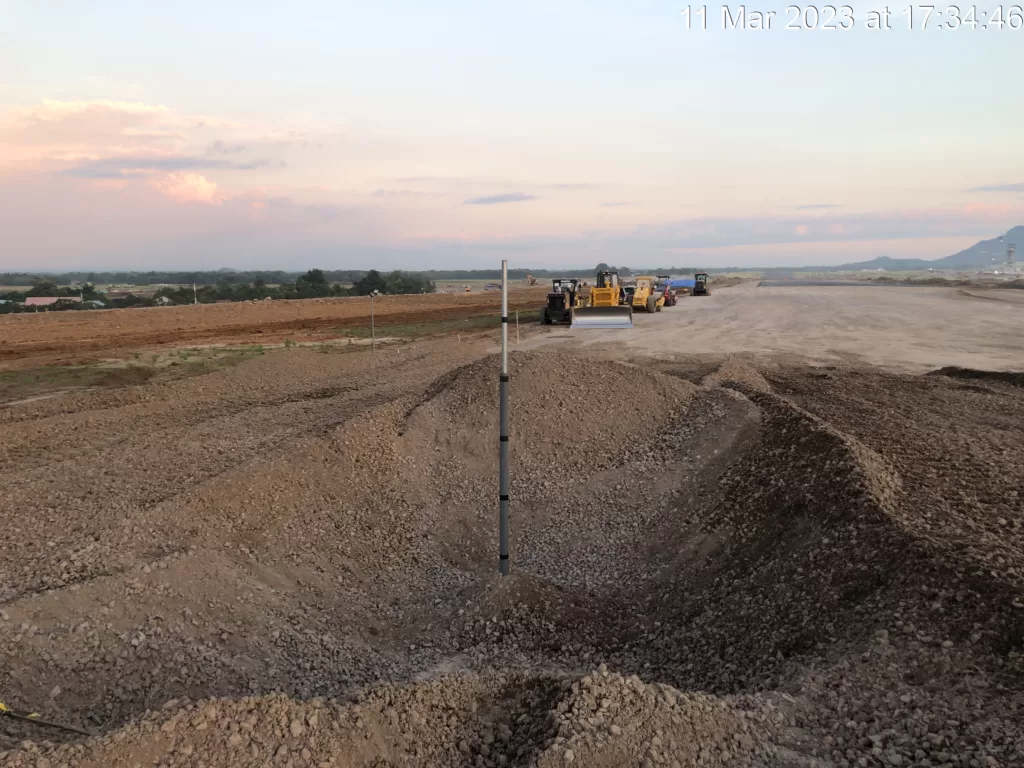

Instalasi settlement plate lengkap dengan riser pipe di titik pemantauan proyek Bandara Internasional Dhoho.

PT Global Intan Teknindo menyediakan produk settlement plate beserta jasa instalasi dan monitoring lapangan, dengan pengalaman langsung pada proyek infrastruktur skala besar seperti Bandara Internasional Dhoho. Untuk konsultasi kebutuhan monitoring penurunan tanah proyek Anda, silakan hubungi tim kami.
