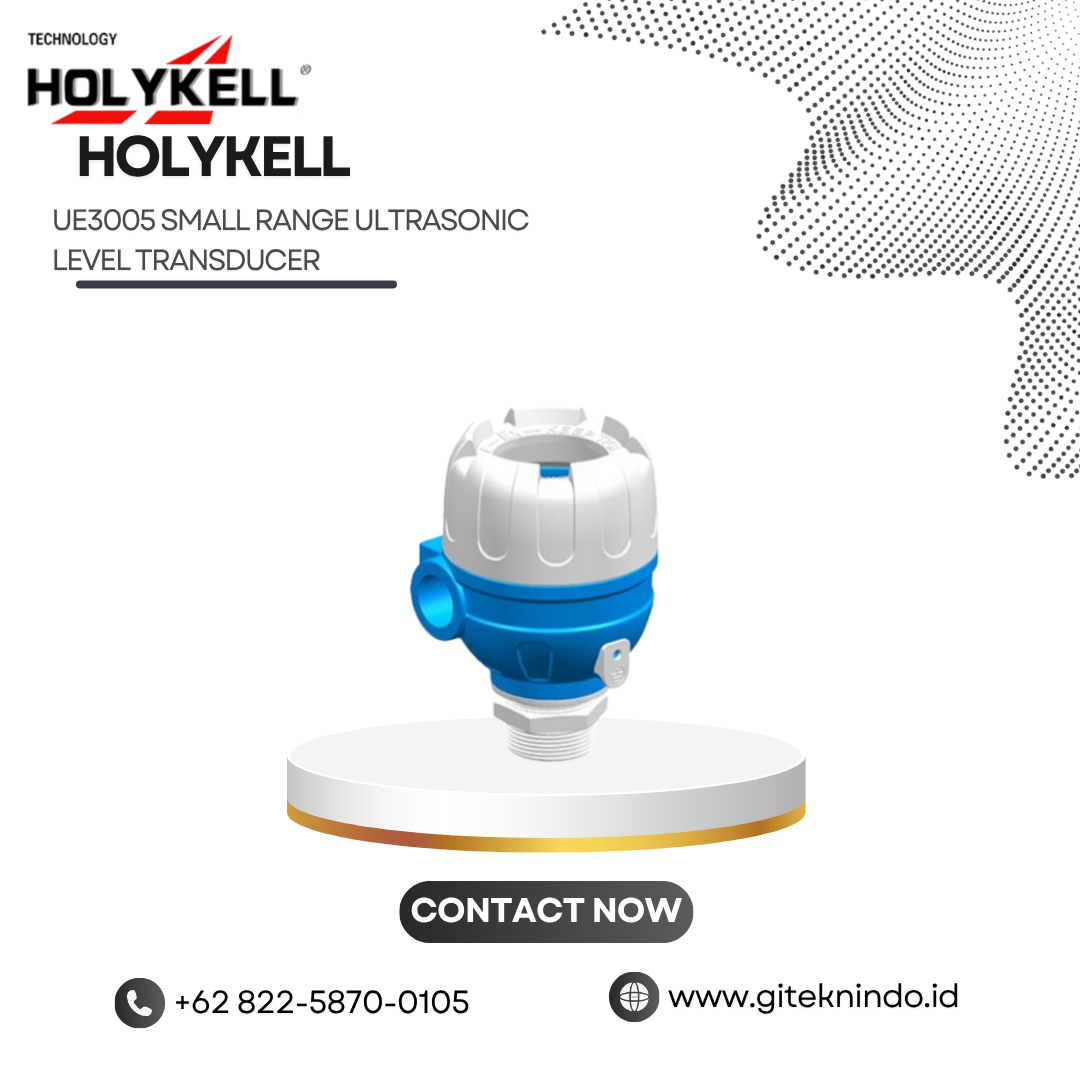

UE3005 Small Range Ultrasonic Level Transducer
UE3005 Small Range Ultrasonic Level Transducer merupakan perangkat pengukur level ultrasonik dengan rentang pendek untuk kebutuhan monitoring cairan. Sensor ini menawarkan rentang pengukuran 0–2 meter dan tersedia dalam pilihan range 1 meter atau 2 meter. Desain tersebut cocok untuk tangki dan wadah yang membutuhkan pengukuran level dengan jarak relatif pendek.
UE3005 menggunakan prinsip pengukuran ultrasonik tanpa kontak langsung dengan cairan. Sensor memancarkan gelombang ultrasonik menuju permukaan media, kemudian menerima pantulannya. Sistem elektronik mengolah respons tersebut untuk menentukan jarak atau level cairan sesuai mode pengukuran yang dipilih.
Blind Area Kecil untuk Tangki Berukuran Pendek
Salah satu keunggulan UE3005 terletak pada blind area yang kecil. Datasheet mencantumkan blind area kurang dari 0,06 meter untuk konfigurasi tertentu dan kurang dari 0,15 meter pada konfigurasi lainnya. Karakteristik tersebut membantu sensor bekerja pada tangki dengan ruang pengukuran yang terbatas.
Blind area yang kecil memberikan fleksibilitas ketika pengguna memasang sensor pada tangki pendek. Sensor dapat memantau permukaan cairan dari jarak dekat tanpa membutuhkan ruang kosong yang terlalu panjang. Karena itu, UE3005 sesuai untuk berbagai aplikasi level measurement pada wadah berukuran kecil hingga menengah.
Akurasi Pengukuran hingga ±1 mm
UE3005 menawarkan pilihan akurasi ±1 mm dan ±2 mm sesuai konfigurasi. Sensor juga memiliki resolusi 1 mm sehingga dapat memberikan data level secara detail. Karakteristik tersebut mendukung aplikasi yang membutuhkan pemantauan perubahan level secara konsisten.
Selain itu, UE3005 menggunakan frekuensi ultrasonik pada rentang 20 kHz hingga 350 kHz. Sistem menyediakan pengaturan intensitas pulsa transmisi dari level 1 hingga 15 sesuai kondisi kerja. Pengguna dapat menyesuaikan parameter tersebut berdasarkan kebutuhan aplikasi dan lingkungan pengukuran.
Pengukuran Jarak dan Level Cairan
UE3005 menyediakan pilihan pengukuran jarak maupun level. Mode increment atau difference distance measurement dapat membantu pengguna mengukur air space maupun liquid level. Fitur tersebut memberikan fleksibilitas ketika sistem membutuhkan informasi jarak permukaan atau ketinggian cairan.
Sensor juga menyediakan pengaturan filter untuk membantu mengurangi gangguan pada hasil pengukuran. Pengguna dapat mengatur nilai filter sesuai karakteristik aplikasi. Dengan konfigurasi yang tepat, sistem dapat menghasilkan data yang lebih stabil untuk kebutuhan monitoring level.
Pilihan Output untuk Integrasi Sistem
UE3005 menyediakan beberapa pilihan output analog dan digital. Output analog mencakup 4–20 mA, 1–5 V, dan 1–10 V. Sementara itu, pengguna dapat memilih RS485 untuk komunikasi digital. Sensor juga menyediakan opsi NPN dan relay sesuai konfigurasi produk.
Pilihan output tersebut memudahkan integrasi UE3005 dengan perangkat monitoring dan kontrol. Pengguna dapat menghubungkan sensor dengan PLC, komputer, controller, atau perangkat akuisisi data yang kompatibel. Untuk kebutuhan khusus, Holykell juga menyediakan konfigurasi output sesuai permintaan.
Display OLED untuk Pembacaan Lokal
UE3005 menggunakan OLED display yang memungkinkan pengguna melihat nilai pengukuran secara langsung. Fitur ini membantu proses pemeriksaan di lokasi karena operator tidak selalu membutuhkan perangkat tambahan untuk membaca nilai sensor. Display juga mendukung proses commissioning dan pengecekan parameter selama instalasi.
Selain display, UE3005 menyediakan fitur backup dan recovery parameter. Pengguna dapat menyimpan konfigurasi tertentu dan memulihkannya ketika diperlukan. Sensor juga mendukung pengaturan range output analog agar pengguna dapat menyesuaikan keluaran dengan sistem penerima.
Catu Daya Fleksibel dan Konsumsi Rendah
UE3005 menggunakan catu daya 12–24 VDC sehingga pengguna dapat menyesuaikan suplai dengan sistem instrumentasi yang tersedia. Sensor memiliki konsumsi daya kurang dari 1,5 W. Karakteristik ini mendukung penggunaan pada sistem monitoring yang membutuhkan perangkat dengan konsumsi energi rendah.
Sensor menggunakan kabel standar sepanjang 1,5 meter, sedangkan panjang lain tersedia sebagai opsi. Pengguna juga dapat memilih konfigurasi power supply 12 VDC atau 24 VDC. Fleksibilitas tersebut membantu pengguna menyesuaikan sensor dengan kebutuhan instalasi lapangan.
Housing untuk Berbagai Kondisi Instalasi
UE3005 menggunakan material cast aluminum atau stainless steel 304 sesuai konfigurasi. Sensor memiliki opsi perlindungan IP65, IP66, IP67, hingga IP68 berdasarkan pilihan produk. Dengan pilihan tersebut, pengguna dapat menyesuaikan tingkat perlindungan dengan kondisi lingkungan instalasi.
Sensor menggunakan koneksi instalasi M30 × 1,5 dan memiliki dimensi sekitar Φ71 × 116 mm. Konfigurasi tersebut membantu proses pemasangan pada tangki atau struktur pendukung. Sebelum instalasi, pengguna perlu memastikan posisi sensor memiliki jalur pantulan yang bebas dari penghalang.
Aplikasi UE3005 pada Tangki dan Industri
UE3005 dapat mendukung berbagai kebutuhan pengukuran level dengan jarak pendek. Aplikasi tersebut mencakup monitoring level air, minyak, diesel, serta cairan lainnya. Holykell juga mendokumentasikan penggunaan UE3005 pada tangki diesel di Indonesia dengan metode pengukuran non-kontak.
Untuk kondisi cairan yang mengandung kotoran atau material terapung, pengguna dapat menambahkan waveguide sesuai kebutuhan. Datasheet merekomendasikan diameter waveguide lebih dari 120 mm untuk kondisi tersebut. Pengguna juga perlu memperhatikan bentuk tangki agar pantulan sekunder tidak mengganggu hasil pengukuran.
UE3005 untuk Monitoring Level Jarak Pendek
UE3005 Small Range Ultrasonic Level Transducer menggabungkan pengukuran non-kontak, blind area kecil, pilihan output fleksibel, OLED display, dan konsumsi daya kurang dari 1,5 W. Kombinasi tersebut mendukung kebutuhan monitoring level pada tangki dan berbagai wadah dengan ruang pengukuran terbatas.
Untuk kebutuhan instrumentasi dan monitoring level, GITEKNINDO dapat membantu menyediakan solusi sesuai kebutuhan aplikasi. Sebelum menentukan konfigurasi, pengguna perlu mempertimbangkan range, blind area, jenis cairan, output, catu daya, material housing, dan kondisi lingkungan instalasi.
