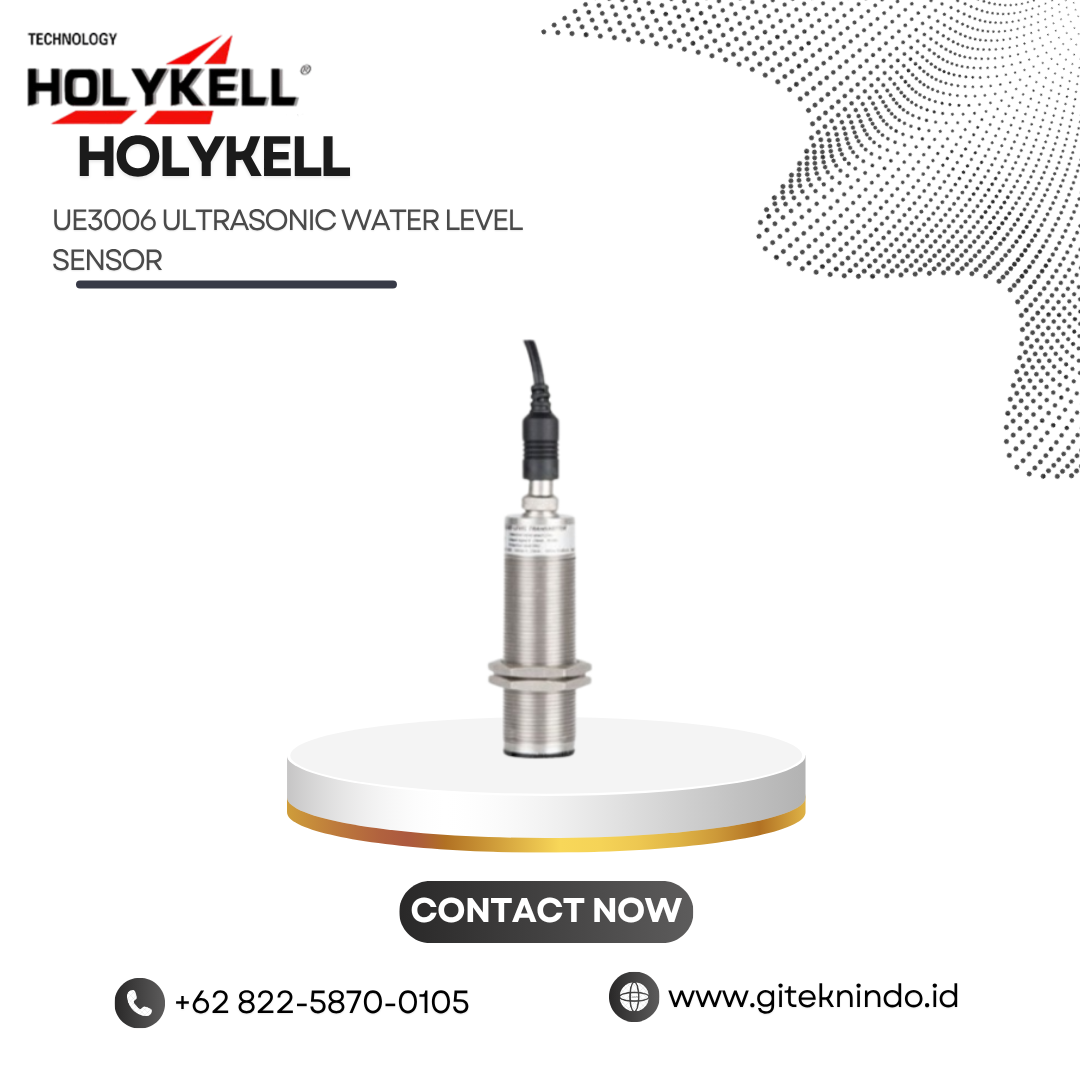

UE3006 Ultrasonic Water Level Sensor

UE3006 Ultrasonic Water Level Sensor

UE3006 Ultrasonic Water Level Sensor mengukur level air dan cairan menggunakan teknologi ultrasonik tanpa menyentuh permukaan media. Sensor ini memanfaatkan gelombang ultrasonik untuk menentukan jarak antara sensor dan permukaan cairan. Karena itu, UE3006 cocok untuk berbagai sistem pemantauan level yang membutuhkan metode pengukuran non-kontak.

Sensor ini menggabungkan transduser ultrasonik, sensor temperatur, rangkaian servo ultrasonik, serta rangkaian transmisi dalam satu perangkat. Konfigurasi tersebut menghasilkan perangkat pengukuran yang ringkas dan praktis. Selain itu, sensor temperatur membantu sistem melakukan kompensasi terhadap perubahan temperatur selama proses pengukuran.

Pengukuran Level Tanpa Kontak

UE3006 memancarkan gelombang ultrasonik menuju permukaan cairan dan menerima pantulan gelombang tersebut. Sistem elektronik kemudian menghitung waktu tempuh gelombang untuk menentukan jarak permukaan cairan. Metode ini memungkinkan pengguna memantau level tanpa memasukkan sensor langsung ke dalam media.

Teknologi non-kontak memberikan keuntungan pada aplikasi yang membutuhkan kebersihan dan perawatan minimal. Sensor tidak bersentuhan langsung dengan air atau cairan yang diukur. Oleh sebab itu, pengguna dapat mengurangi risiko kontaminasi dan gangguan akibat kontak langsung dengan media.

Akurasi dan Respons Cepat

UE3006 menawarkan akurasi hingga 0,25% F.S. atau 3 mm. Sensor juga menghasilkan resolusi hingga 0,1% F.S. dengan nilai minimum 0,5 mm. Spesifikasi tersebut membantu pengguna memperoleh informasi level secara konsisten untuk berbagai kebutuhan monitoring.

Selain akurasi tersebut, UE3006 memiliki waktu respons kurang dari 200 ms. Respons cepat membantu sistem memperoleh pembaruan data dalam waktu singkat. Sensor juga memiliki sudut pancaran kurang dari 9° sehingga gelombang ultrasonik dapat fokus pada area pengukuran.

Kompensasi Temperatur Internal

Perubahan temperatur dapat memengaruhi kecepatan rambat gelombang ultrasonik. Untuk mengatasi pengaruh tersebut, UE3006 menggunakan kompensasi temperatur internal. Sistem kemudian menyesuaikan hasil pengukuran berdasarkan kondisi temperatur selama sensor bekerja.

Sensor memiliki temperature drift sebesar 0,05%/°C. Karakteristik ini membantu menjaga kestabilan hasil pengukuran ketika lingkungan mengalami perubahan temperatur. Dengan demikian, UE3006 mendukung kebutuhan monitoring level pada lingkungan dengan kondisi temperatur yang bervariasi.

Desain Ringkas untuk Instalasi Praktis

UE3006 memiliki dimensi sekitar Ø41 × 106 mm dan menggunakan koneksi M30 × 1,5 male thread. Ukuran tersebut membantu pengguna memasang sensor pada ruang instalasi yang relatif terbatas. Selain itu, desain threaded installation memudahkan proses pemasangan pada tangki atau struktur pendukung.

Housing sensor menggunakan beberapa pilihan material, seperti SUS304, copper chrome plating, dan ABS. Pengguna dapat memilih konfigurasi material sesuai kebutuhan aplikasi. UE3006 juga menyediakan perlindungan IP65 sebagai standar serta opsi IP67 dan IP68 melalui konfigurasi tertentu.

Konsumsi Daya Rendah

UE3006 bekerja dengan catu daya DC 12–24 V dan membutuhkan arus sekitar 50 mA. Konsumsi dayanya berada di bawah 1,5 W. Karakteristik tersebut mendukung penggunaan sensor pada sistem monitoring yang bekerja secara kontinu.

Sensor mampu bekerja pada temperatur lingkungan -20 hingga 60 °C. Rentang tersebut mendukung berbagai aplikasi pemantauan air dan cairan di lingkungan industri maupun luar ruangan. Namun, pengguna tetap perlu memilih konfigurasi sensor berdasarkan kondisi lingkungan aktual.

Monitoring Sungai dan Saluran Air

UE3006 mendukung pengukuran level air pada sungai, saluran terbuka, reservoir, dan sistem irigasi. Sensor dapat memantau perubahan permukaan air tanpa kontak langsung dengan media. Karena itu, perangkat sesuai untuk sistem pemantauan sumber daya air dan infrastruktur hidrologi.

Selain itu, sensor mendukung aplikasi monitoring drainase dan banjir. Pengguna dapat menghubungkan sensor dengan sistem akuisisi data atau telemetri sesuai kebutuhan. Sistem tersebut memungkinkan pengguna mengumpulkan data level secara berkala dari lokasi pemantauan.

Integrasi Sistem Monitoring

UE3006 menyediakan beberapa pilihan output sesuai konfigurasi produk. Pengguna dapat memilih output seperti 4–20 mA, RS485 Modbus, tegangan, PNP, NPN, atau relay. Pilihan tersebut membantu pengguna menyesuaikan sensor dengan PLC, RTU, data logger, atau sistem monitoring lainnya.

Pada lokasi terpencil, pengguna juga dapat menggabungkan sensor dengan sistem telemetri dan sumber daya mandiri. Konfigurasi tersebut mendukung pemantauan level dari jarak jauh. Dengan sistem yang tepat, operator dapat memperoleh data perubahan level tanpa melakukan pemeriksaan manual secara terus-menerus.

UE3006 untuk Kebutuhan Monitoring Level

UE3006 Ultrasonic Water Level Sensor menawarkan pengukuran non-kontak, respons cepat, kompensasi temperatur, serta desain ringkas. Sensor ini mendukung pemantauan air pada sungai, reservoir, saluran, irigasi, drainase, dan tangki.

GITEKNINDO menyediakan solusi instrumentasi untuk berbagai kebutuhan monitoring dan pengukuran. Sebelum memilih sensor, pengguna perlu mempertimbangkan jarak pengukuran, media, temperatur, metode pemasangan, output, serta sistem akuisisi data.
