Deskripsi

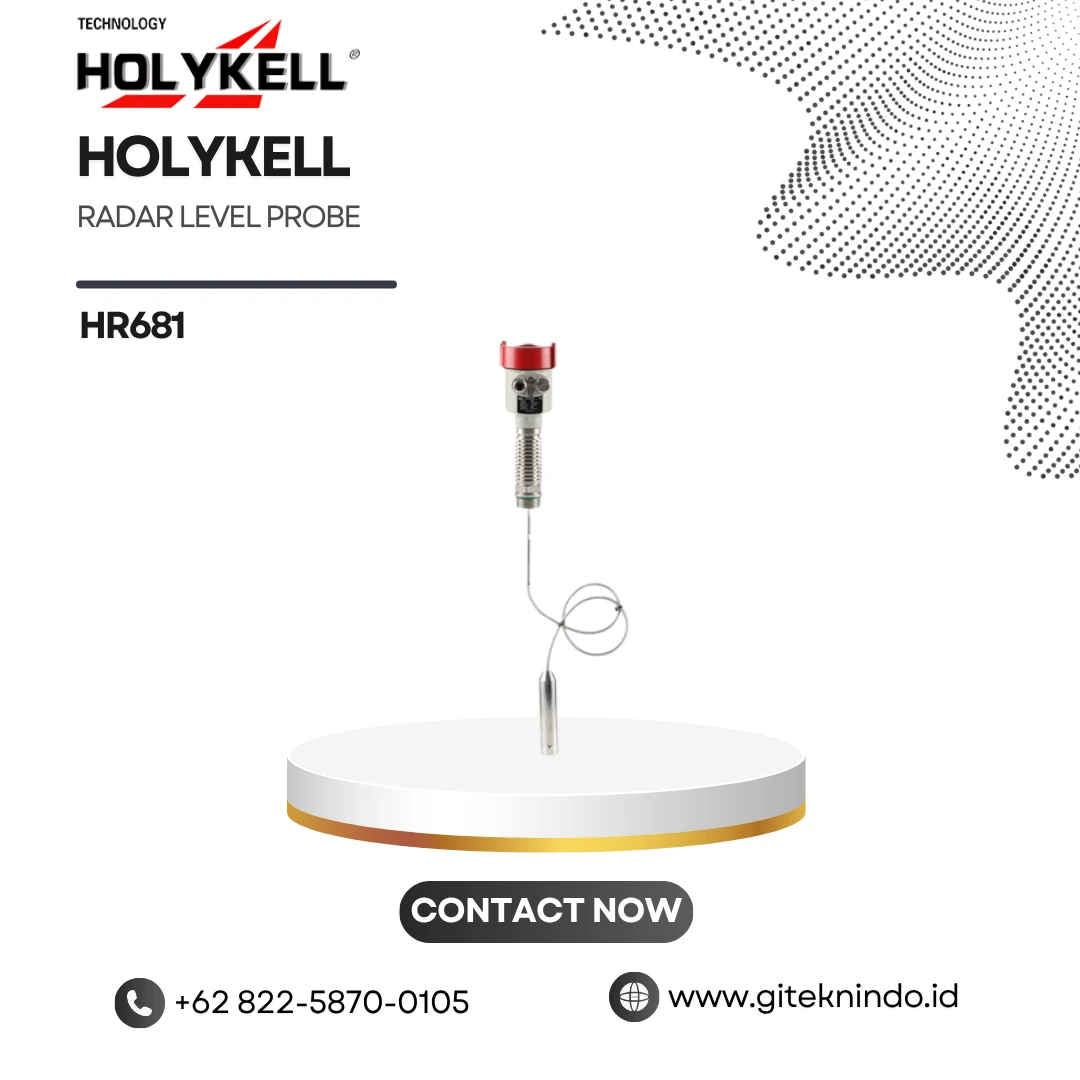

HR681 Radar Level Probe
HR681 membantu operator mengukur ketinggian material di dalam tank, vessel, atau wadah proses. Produk ini memakai guided wave radar yang mengirimkan pulsa elektromagnetik melalui probe. Saat pulsa mencapai permukaan material, sistem membaca pantulan sinyal lalu menghitung jarak dan mengubahnya menjadi informasi level.
Desain tersebut membuat HR681 cocok untuk media liquid, solid, powder, dan material dengan kondisi proses yang kompleks. Pengguna dapat memilih antenna berupa single cable atau single rod sesuai karakteristik material dan kedalaman pengukuran.
Jangkauan Pengukuran
HR681 memiliki measuring range hingga 20 meter. Pengguna dapat menentukan panjang probe berdasarkan tinggi tank atau titik pengukuran. Untuk konfigurasi tertentu, pilihan cable dan rod memiliki batas jangkauan yang berbeda sehingga teknisi perlu menyesuaikannya dengan kondisi instalasi.
Akurasi mencapai ±10 mm. Nilai tersebut membantu operator memperoleh informasi level yang konsisten untuk kebutuhan monitoring dan kontrol proses. Resolusi display mencapai 1 mm, sehingga sistem dapat memberikan perubahan nilai dengan detail yang baik.
Cocok untuk Media Cair dan Padat
HR681 mendukung berbagai jenis material. Pada aplikasi liquid, sistem dapat membaca permukaan cairan pada tank atau vessel. Untuk material padat, pengguna dapat memanfaatkan unit ini pada powder dan solid materials selama konfigurasi probe sesuai kondisi media.
Selain itu, Holykell mencantumkan penggunaan pada wine dan proses dengan kondisi yang kompleks. Kemampuan tersebut membuat HR681 lebih fleksibel dibanding alat yang hanya menangani satu jenis media.
Teknisi dapat menentukan posisi pemasangan berdasarkan bentuk tank, karakter material, dan panjang probe. Pemilihan tersebut membantu sinyal mencapai permukaan material dengan baik.
Frekuensi dan Pemrosesan Sinyal
HR681 bekerja pada frekuensi 500 MHz hingga 1,8 GHz. Microprocessor dan teknologi Discovery echo processing membantu sistem mengenali pantulan sinyal dari permukaan material.
Pemrosesan echo tersebut membantu perangkat menghadapi kondisi proses yang rumit. Teknisi dapat memanfaatkan parameter konfigurasi untuk menyesuaikan pembacaan dengan kondisi instalasi dan karakter material.
Sistem juga menyediakan 4–20 mA + HART sebagai output. Operator dapat mengirim data ke PLC, controller, panel monitoring, atau perangkat akuisisi data. Sementara itu, teknisi dapat memakai komunikasi HART untuk kebutuhan konfigurasi dan pemeriksaan parameter.
Display dan Catu Daya
Operator dapat melihat nilai pengukuran melalui 4-digit LCD pada unit. Tampilan lokal membantu teknisi saat commissioning dan pemeriksaan langsung di area kerja.
Power supply tersedia dalam beberapa konfigurasi. Versi two-wire memakai DC24V, sedangkan versi four-wire mendukung DC24V atau AC220V. Pengguna dapat menentukan konfigurasi berdasarkan sistem listrik yang tersedia.
Selain itu, sistem memberikan akses parameter untuk membantu proses setup. Teknisi dapat menyesuaikan pengaturan sesuai kondisi tank dan material yang ingin dipantau.
Kondisi Proses dan Konstruksi
HR681 mendukung process temperature -40°C hingga 250°C. Kemampuan tersebut membuat unit cocok untuk proses yang membutuhkan ketahanan terhadap temperatur tinggi. Maximum process pressure mencapai 2 MPa.
Shell tersedia dalam pilihan aluminum atau plastic sesuai konfigurasi. Pengguna juga dapat memilih koneksi flange atau thread berdasarkan instalasi.
Untuk area yang membutuhkan perlindungan khusus, Holykell menyediakan konfigurasi Ex ia IIC T6 Ga dan Ex d ia IIC T6 Gb. Teknisi perlu menentukan jenis proteksi berdasarkan klasifikasi area pemasangan.
Pemasangan dan Penggunaan
Teknisi dapat memasang HR681 pada bagian atas tank atau vessel dengan flange maupun thread. Posisi tersebut memungkinkan probe masuk ke dalam media dan membaca pantulan dari permukaan material.
Pada material padat atau powder, teknisi perlu mempertimbangkan bentuk permukaan material dan kemungkinan penumpukan di sekitar probe. Sementara itu, aplikasi liquid membutuhkan perhatian terhadap posisi probe agar sinyal dapat membaca permukaan dengan baik.
Desain guided wave membantu perangkat bekerja ketika kondisi proses menghadirkan tantangan tertentu. Karena itu, HR681 cocok untuk instalasi yang membutuhkan pengukuran level dengan probe yang masuk langsung ke dalam media.
Aplikasi Industri
HR681 mendukung berbagai kebutuhan liquid level measurement, solid level measurement, powder measurement, wine storage, dan proses dengan kondisi yang kompleks. Pengguna dapat memanfaatkan unit ini pada tank penyimpanan maupun sistem proses yang membutuhkan pemantauan level secara kontinu.
Pada industri yang menangani liquid, operator dapat memantau perubahan isi tank melalui output 4–20 mA atau HART. Untuk powder dan solid, teknisi dapat memilih cable atau rod berdasarkan karakter material dan tinggi wadah.
Dengan guided wave radar, jangkauan hingga 20 m, akurasi ±10 mm, frekuensi 500 MHz–1,8 GHz, output 4–20 mA/HART, LCD lokal, serta kemampuan bekerja hingga 250°C, HR681 memberikan solusi untuk pengukuran level pada berbagai kondisi proses. Giteknindo menyediakan HR681 Radar Level Probe untuk kebutuhan monitoring liquid, solid, powder, wine, dan aplikasi proses industri lainnya.
