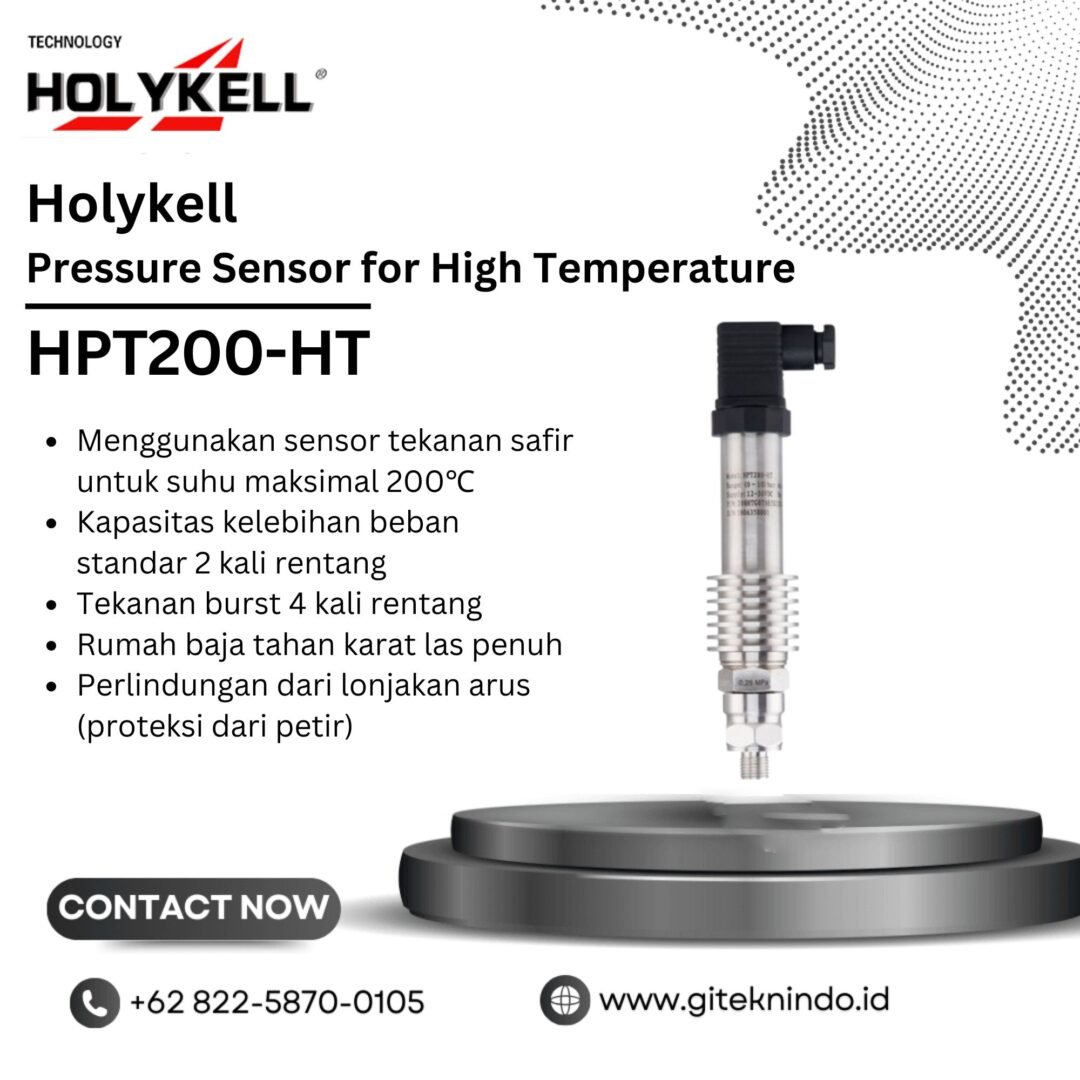

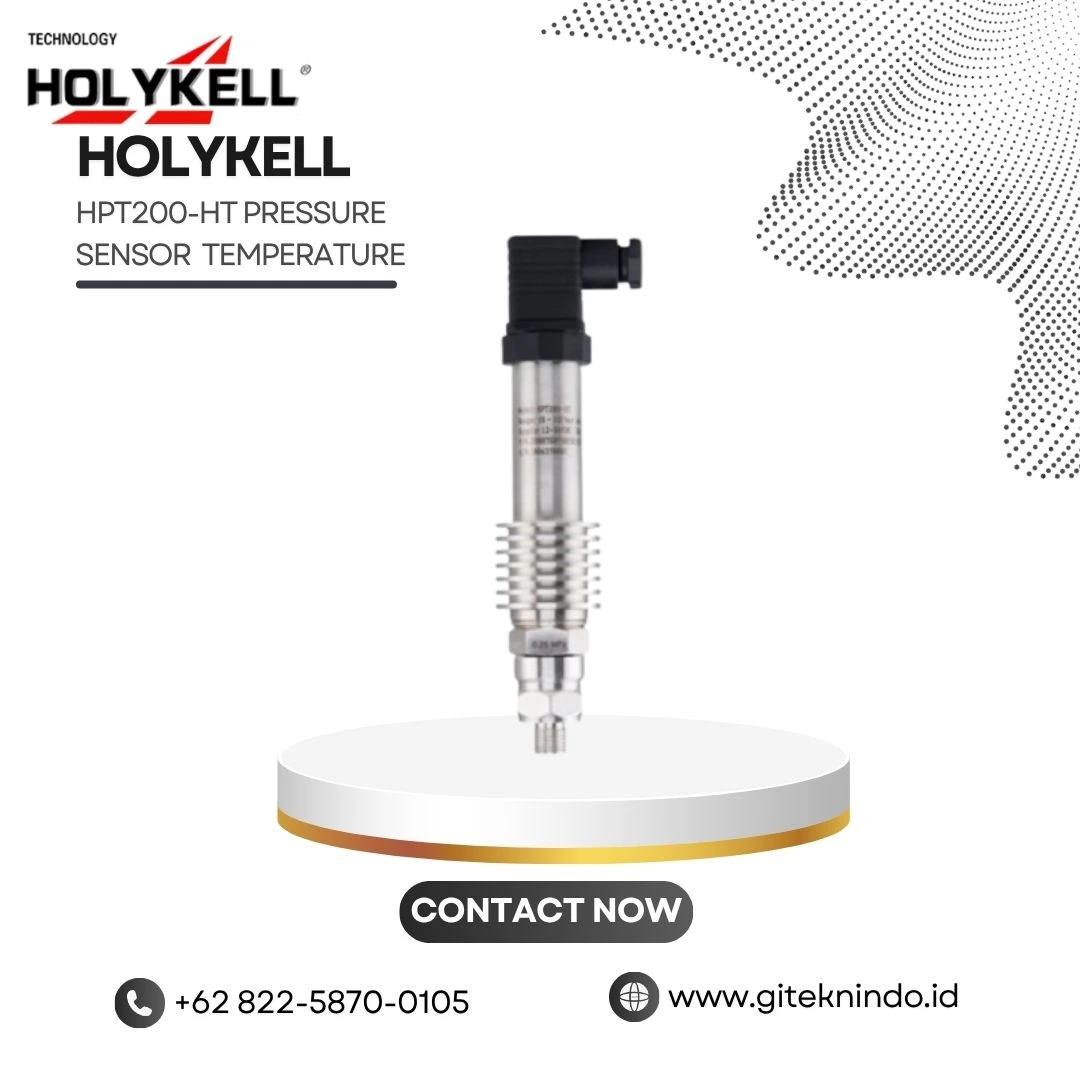

Sensor Tekanan Suhu Tinggi Holykell HPT200-HT
Sensor Tekanan Suhu Tinggi Holykell HPT200-HT merupakan pressure transmitter yang dirancang untuk pengukuran tekanan pada proses dengan temperatur media tinggi. Holykell mengembangkan seri ini untuk kebutuhan industri yang menghadapi kombinasi tekanan dan panas secara bersamaan. Karena itu, HPT200-HT dapat mendukung berbagai proses seperti steam, boiler, oil & gas, serta manufaktur.
Berbeda dari sensor tekanan standar, HPT200-HT menggunakan konfigurasi khusus untuk menghadapi temperatur media yang tinggi. Sistem cooling device membantu menjaga kondisi elemen pengukuran dari paparan panas proses. Dengan pendekatan tersebut, sensor dapat mengambil data tekanan tanpa menempatkan elemen elektronik secara langsung pada kondisi temperatur ekstrem.
Teknologi Sensor untuk Temperatur Tinggi
HPT200-HT menggunakan pressure sensing technology yang sesuai untuk aplikasi temperatur tinggi. Holykell menyediakan konfigurasi dengan diffused silicon serta opsi sapphire sensor untuk kebutuhan temperatur tertentu. Selain itu, desain sensor memanfaatkan oil-filled capillary sebagai jalur transfer tekanan dari diafragma menuju elemen pengukuran.
Capillary tersebut juga berfungsi sebagai bagian dari mekanisme pendinginan. Tekanan dari media melewati jalur tersebut sebelum mencapai measuring cell. Dengan demikian, rancangan sensor dapat membantu mengurangi pengaruh panas langsung terhadap elemen pengukuran.
Pengukuran Media hingga 300°C
Salah satu keunggulan utama HPT200-HT terletak pada kemampuan menghadapi temperatur media tinggi. Holykell menyediakan beberapa konfigurasi temperatur media, termasuk -10°C hingga 125°C, 150°C, 200°C, 250°C, dan 300°C. Untuk kebutuhan tertentu, produsen juga menyediakan konfigurasi khusus.
Pilihan tersebut membuat teknisi dapat menyesuaikan sensor dengan karakteristik proses. Sebagai contoh, sistem steam dan boiler membutuhkan spesifikasi temperatur yang berbeda dari proses industri pada suhu lebih rendah. Oleh sebab itu, pemilihan konfigurasi harus mengikuti kondisi aktual media.
Pressure Range hingga 2.000 Bar
HPT200-HT menawarkan pressure range yang luas, mulai dari tekanan negatif hingga 0–2.000 bar. Rentang tersebut memberikan fleksibilitas bagi pengguna yang menangani proses bertekanan rendah maupun sistem industri dengan tekanan tinggi.
Selain satuan bar, pengguna dapat memilih satuan seperti kPa, psi, MPa, Pa, inHg, dan mmHg. Dengan begitu, teknisi dapat menyesuaikan pembacaan sensor dengan standar instrumentasi yang sudah digunakan pada fasilitas.
Akurasi untuk Instrumentasi Proses
HPT200-HT memiliki akurasi hingga ±0,5% F.S. pada 25°C, dengan karakteristik yang mencakup non-linearity, hysteresis, dan repeatability. Spesifikasi tersebut mendukung kebutuhan instrumentasi yang memerlukan pembacaan tekanan secara konsisten.
Selain itu, sensor memiliki karakteristik long-term stability sekitar 0,2% F.S. ±0,05% per tahun pada spesifikasi yang tercantum. Parameter tersebut menjadi pertimbangan penting untuk fasilitas yang menjalankan proses secara terus-menerus.
Cooling Device untuk Proses Panas
HPT200-HT menggunakan cooling device untuk aplikasi temperatur tinggi. Komponen tersebut membantu mengurangi perpindahan panas dari media menuju bagian sensor yang sensitif terhadap temperatur. Karena itu, konfigurasi ini sangat relevan untuk proses steam, boiler, dan berbagai jalur proses panas.
Pengguna tetap perlu menentukan konfigurasi pendinginan berdasarkan temperatur media dan posisi pemasangan. Dengan pemilihan yang tepat, sensor dapat bekerja sesuai batas temperatur yang ditetapkan produsen.
Konstruksi Stainless Steel
Holykell menggunakan fully welded stainless steel housing pada HPT200-HT. Konstruksi tersebut memberikan struktur mekanis yang sesuai untuk lingkungan industri. Selain itu, bagian yang bersentuhan dengan media menggunakan material yang kompatibel dengan stainless steel 316L atau 1Cr18Ni9Ti berdasarkan konfigurasi.
Konstruksi las penuh juga mengurangi ketergantungan pada komponen sealing eksternal tertentu. Dengan demikian, desain sensor tetap ringkas sekaligus mendukung kebutuhan instalasi pada sistem proses industri.
Pilihan Output untuk Sistem Kontrol
HPT200-HT menyediakan beberapa pilihan output analog, yaitu 4–20 mA, 0–10 V, 0–5 V, 1–5 V, dan 0,5–4,5 V ratiometric. Variasi tersebut memungkinkan teknisi menyesuaikan sensor dengan PLC, controller, data logger, atau perangkat akuisisi data.
Catu daya juga tersedia dalam beberapa pilihan, termasuk 12–30 VDC, 13–30 VDC, 8–30 VDC, dan 5 VDC. Oleh karena itu, pengguna perlu memilih konfigurasi berdasarkan perangkat kontrol dan sumber daya yang tersedia.
Koneksi untuk Instalasi Industri
HPT200-HT menyediakan pilihan pressure connection seperti G1/4″ male, 1/4″ NPT male, dan G1/2″. Holykell juga menawarkan koneksi tertentu berdasarkan permintaan. Sementara itu, koneksi elektrik tersedia dalam bentuk DIN Hirschmann terminal box 4-pin atau direct cable pada konfigurasi tertentu.
Sebelum pemasangan, teknisi perlu mencocokkan jenis ulir dengan port pada sistem. Selain itu, pemeriksaan jalur kabel dan posisi sensor membantu memastikan instalasi berjalan sesuai kebutuhan proses.
Perlindungan terhadap Surge dan Gangguan
Lingkungan industri sering menghadirkan gangguan listrik dari motor, switching equipment, atau sistem distribusi daya. HPT200-HT memiliki surge atau lightning protection serta EMI/RFI protection untuk membantu menjaga rangkaian elektronik.
Sensor juga memiliki kemampuan overload sebesar 200% F.S. dan burst pressure sebesar 400% F.S. Karakteristik tersebut memberikan margin perlindungan tambahan ketika sistem mengalami kondisi tekanan yang melebihi nilai operasi normal.
Aplikasi pada Steam dan Boiler
HPT200-HT sangat relevan untuk proses yang melibatkan steam dan boiler. Sistem tersebut membutuhkan sensor yang mampu menghadapi temperatur media tinggi sekaligus membaca tekanan secara konsisten. Cooling device membantu menjaga bagian pengukuran ketika sensor terhubung dengan jalur proses panas.
Selain itu, produk ini mendukung aplikasi pada industri oil & gas, petrokimia, baja, makanan, farmasi, bioteknologi, dan berbagai proses kimia. Cakupan tersebut menunjukkan fleksibilitas HPT200-HT untuk kebutuhan instrumentasi temperatur tinggi.
Solusi Pengukuran Tekanan Temperatur Tinggi
Sensor Tekanan Suhu Tinggi Holykell HPT200-HT menggabungkan pressure sensing technology, cooling device, konstruksi stainless steel, pressure range hingga 2.000 bar, serta pilihan output analog. Karakteristik tersebut membuatnya sesuai untuk proses yang membutuhkan pengukuran tekanan pada temperatur media tinggi.
Dengan pilihan temperatur media hingga 300°C pada konfigurasi produk, HPT200-HT dapat mendukung steam, boiler, oil & gas, industri kimia, manufaktur baja, makanan, farmasi, dan berbagai proses industri lainnya. Pengguna perlu memilih pressure range, temperatur, koneksi, output, dan konfigurasi sensor berdasarkan kondisi aktual instalasi.
