Deskripsi

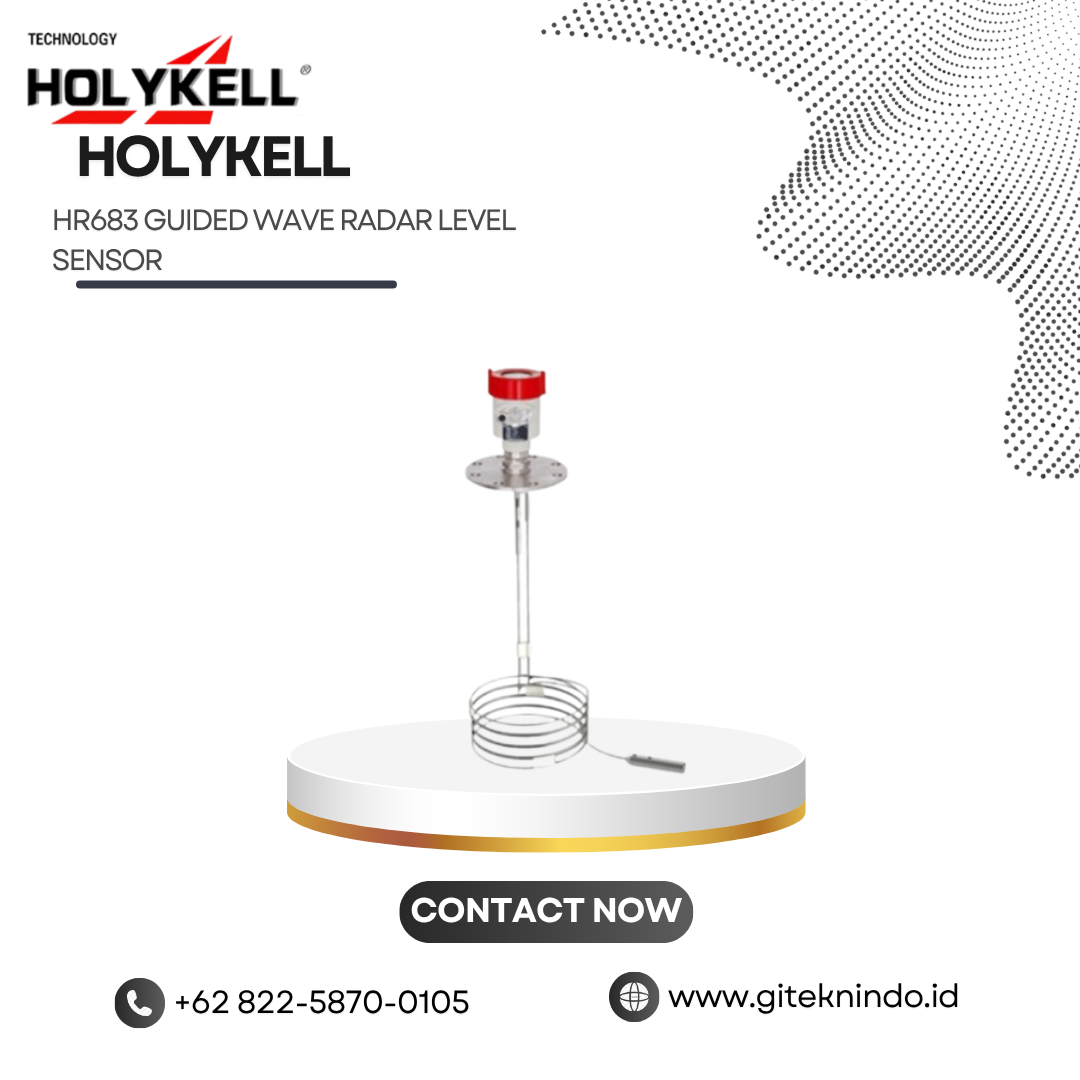

HR683 Guided Wave Radar Level Sensor untuk Pengukuran Level
HR683 Guided Wave Radar Level Sensor merupakan instrumen pengukuran level berbasis teknologi guided wave radar. Perangkat ini menggunakan pulsa elektromagnetik yang merambat melalui probe untuk mendeteksi permukaan medium. Sistem kemudian mengolah waktu perjalanan sinyal menjadi informasi ketinggian level secara kontinu dan memberikan data pengukuran melalui output yang tersedia.
GITEKNINDO menghadirkan HR683 sebagai solusi instrumentasi untuk kebutuhan monitoring level pada berbagai proses industri. Teknologi guided wave radar menawarkan propagasi sinyal yang stabil sepanjang probe. Karena itu, sensor dapat membantu menghasilkan pembacaan level pada aplikasi yang membutuhkan pengukuran terarah dan konsisten.
Teknologi Guided Wave Radar
HR683 bekerja menggunakan frekuensi 500 MHz hingga 1,8 GHz. Berbeda dari radar non-kontak yang memancarkan gelombang langsung melalui ruang tangki, guided wave radar mengarahkan sinyal sepanjang probe. Konfigurasi tersebut membantu menjaga jalur propagasi sinyal dan mendukung pengukuran pada kondisi proses tertentu.
Menurut dokumentasi Holykell, guided wave radar dapat memberikan kestabilan sinyal karena gelombang merambat sepanjang probe. Teknologi ini juga dapat digunakan pada kondisi dengan konstanta dielektrik yang relatif rendah. Oleh sebab itu, HR683 dapat menjadi solusi untuk aplikasi level yang membutuhkan metode pengukuran berbasis probe.
Rentang Pengukuran hingga 20 Meter
HR683 memiliki rentang pengukuran maksimum hingga 20 meter dengan konfigurasi probe kabel ganda. Sensor menawarkan akurasi pengukuran ±10 mm sehingga dapat mendukung kebutuhan monitoring level yang memerlukan pembacaan konsisten. Pemilihan panjang probe tetap perlu menyesuaikan tinggi tangki dan kondisi instalasi.
Probe menjadi bagian penting dalam sistem pengukuran HR683. Dokumentasi produk mencantumkan konfigurasi double cable dengan kabel berdiameter 6 mm. Material kabel tersedia dalam stainless steel 304 atau stainless steel 316L, sehingga pengguna dapat memilih material sesuai kebutuhan proses dan lingkungan pemasangan.
Mendukung Berbagai Kondisi Proses
Guided wave radar memiliki keunggulan pada kondisi tertentu karena sinyal mengikuti jalur probe. Karakteristik ini dapat membantu pengukuran ketika ruang instalasi terbatas atau terdapat gangguan di dalam tangki. Pengguna tetap perlu mempertimbangkan posisi probe, karakteristik medium, serta konstruksi tangki sebelum menentukan konfigurasi sensor.
Holykell juga menjelaskan bahwa guided wave radar dapat memberikan pengukuran yang lebih stabil pada kondisi seperti agitasi atau perubahan permukaan medium yang besar. Probe yang terarah membantu menjaga jalur pengukuran sehingga sistem dapat memperoleh pantulan dari area yang ditentukan.
Pilihan Material Probe
HR683 menyediakan pilihan material kabel stainless steel 304 dan stainless steel 316L. Stainless steel 316L dapat menjadi pilihan untuk instalasi yang membutuhkan ketahanan material lebih tinggi terhadap lingkungan proses tertentu. Pemilihan material harus mempertimbangkan sifat kimia medium, temperatur, tekanan, dan kondisi lingkungan.
Selain material probe, HR683 mendukung beberapa pilihan koneksi proses. Konfigurasi tersedia dalam bentuk thread maupun flange dengan beberapa ukuran. Pilihan tersebut memberikan fleksibilitas bagi teknisi untuk menyesuaikan pemasangan sensor dengan desain tangki atau sistem perpipaan yang sudah tersedia.
Dukungan Suhu dan Tekanan Proses
HR683 memiliki rentang temperatur proses -40 hingga 150 °C berdasarkan konfigurasi normal. Sensor juga mendukung tekanan proses dari -0,1 hingga 2 MPa. Rentang tersebut membuat perangkat relevan untuk berbagai aplikasi industri dengan kondisi proses yang membutuhkan kemampuan operasi pada temperatur dan tekanan tertentu.
Pengguna perlu memastikan spesifikasi aktual sebelum instalasi, terutama ketika proses bekerja mendekati batas temperatur atau tekanan maksimum. Pemilihan material probe, koneksi proses, dan konfigurasi housing juga perlu mengikuti kondisi lingkungan serta persyaratan keselamatan fasilitas.
Integrasi dengan Sistem Kontrol
HR683 menyediakan output sinyal 4–20 mA/HART untuk integrasi dengan sistem instrumentasi industri. Format tersebut umum digunakan pada sistem monitoring dan kontrol proses. Dengan integrasi yang tepat, data level dari sensor dapat diteruskan menuju perangkat kontrol atau sistem akuisisi data yang kompatibel.
Perangkat mendukung catu daya dua-kawat DC 24 V atau empat-kawat DC 24 V/AC 220 V. HR683 juga menyediakan pilihan display LCD dan fungsi pemrograman. Fitur tersebut membantu teknisi melakukan konfigurasi serta memantau informasi pengukuran sesuai kebutuhan aplikasi.
Housing dan Perlindungan Sensor
HR683 tersedia dengan housing aluminium atau plastik. Konfigurasi aluminium memiliki tingkat perlindungan IP67, sedangkan housing plastik memiliki perlindungan IP65. Tingkat perlindungan tersebut membantu melindungi komponen elektronik dari kondisi lingkungan sesuai kelas proteksi yang tersedia.
Untuk area dengan persyaratan keselamatan khusus, dokumentasi HR683 mencantumkan pilihan explosion-proof. Konfigurasinya mencakup Ex ia IIC T6 Ga dan Ex d ia IIC T6 Gb. Pengguna harus menentukan versi sertifikasi berdasarkan klasifikasi area dan persyaratan keselamatan instalasi.
Aplikasi HR683 di Industri
HR683 dapat digunakan untuk monitoring level cairan pada berbagai proses industri. Guided wave radar cocok untuk aplikasi yang membutuhkan jalur pengukuran melalui probe, termasuk tangki dengan kondisi proses tertentu. Pemilihan sensor tetap harus mempertimbangkan karakteristik medium, tinggi tangki, temperatur, tekanan, serta konfigurasi instalasi.
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan pengukuran level dan monitoring proses industri. Dengan rentang hingga 20 meter, akurasi ±10 mm, output 4–20 mA/HART, serta berbagai pilihan probe dan koneksi, HR683 dapat mendukung kebutuhan pengukuran level yang terintegrasi dengan sistem kontrol.
