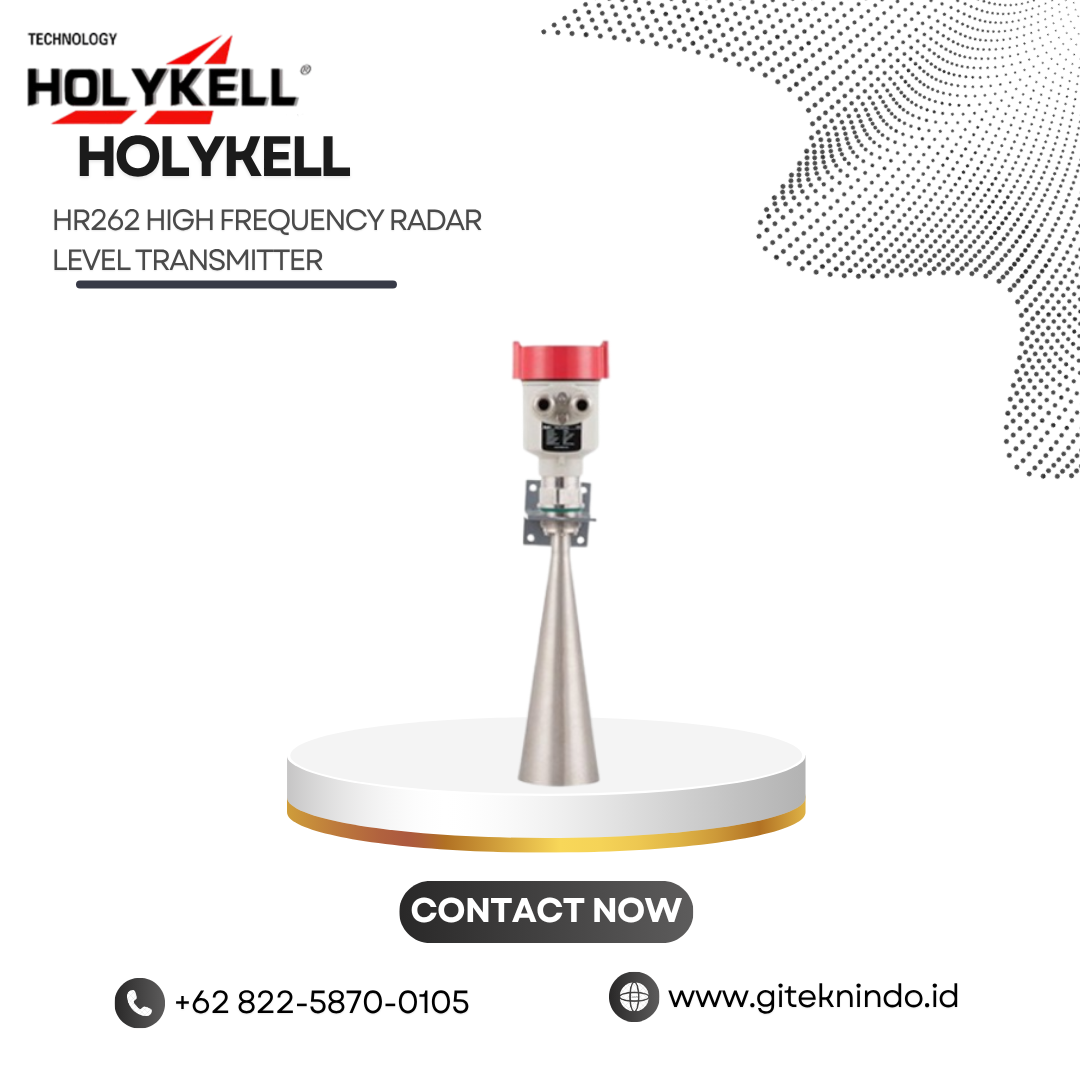

HR262 High Frequency Radar Level Transmitter untuk Pengukuran Level
HR262 High Frequency Radar Level Transmitter merupakan perangkat pengukuran level berbasis radar frekuensi tinggi 26 GHz. Sensor ini mengirimkan gelombang mikro menuju permukaan material, kemudian menerima sinyal pantulan untuk menentukan posisi permukaan. Teknologi non-kontak tersebut memungkinkan pengukuran tanpa menyentuh langsung medium yang berada di dalam tangki.
GITEKNINDO menyediakan HR262 sebagai solusi instrumentasi untuk kebutuhan pengukuran level pada berbagai kondisi proses. Perangkat ini dapat menangani cairan yang membutuhkan ketahanan terhadap temperatur dan tekanan, serta beberapa material padat seperti bubuk, partikel, dan material bongkahan.
Teknologi Radar 26 GHz
HR262 menggunakan frekuensi radar hingga 26 GHz untuk melakukan pengukuran level. Frekuensi tinggi membantu sistem menghasilkan pantulan yang lebih terarah dari permukaan medium. Selain itu, antena horn tersedia dalam beberapa ukuran sehingga pengguna dapat menyesuaikan konfigurasi dengan kebutuhan tangki dan karakteristik proses.
Desain antena yang tersedia mencakup diameter 46 mm, 76 mm, dan 96 mm. Masing-masing ukuran menghasilkan sudut pancaran yang berbeda. Antena 46 mm memiliki sudut sekitar 18°, antena 76 mm sekitar 12°, sedangkan antena 96 mm sekitar 8°.
Rentang Pengukuran hingga 30 Meter
HR262 memiliki rentang pengukuran hingga 30 meter untuk aplikasi yang sesuai. Dokumentasi Holykell juga mencantumkan kemampuan pengukuran material bubuk hingga 12–15 meter, partikel hingga 18–20 meter, serta material bongkahan hingga 22–25 meter, tergantung kondisi dan konfigurasi.
Akurasi pengukuran mencapai ±3 mm sehingga perangkat dapat memberikan informasi level dengan ketelitian tinggi. Sistem juga memiliki resolusi tampilan hingga 1 mm. Dengan karakteristik tersebut, HR262 dapat mendukung kebutuhan monitoring level yang membutuhkan pembacaan secara kontinu dan stabil.
Cocok untuk Cairan dan Material Padat
HR262 mendukung pengukuran pada berbagai medium proses. Aplikasinya mencakup cairan yang membutuhkan ketahanan terhadap temperatur dan tekanan, serta material padat dengan karakteristik bubuk, partikel, atau bongkahan. Karena itu, konfigurasi sensor dapat menyesuaikan kebutuhan pengukuran pada tangki maupun wadah proses.
Teknologi radar non-kontak juga membantu mengurangi risiko abrasi atau kontaminasi karena sensor tidak perlu bersentuhan langsung dengan medium. Karakteristik tersebut dapat memberikan keuntungan pada aplikasi yang membutuhkan metode pengukuran level tanpa kontak fisik dengan material.
Mendukung Kondisi Temperatur dan Tekanan
HR262 memiliki rentang temperatur medium hingga -40 sampai 150 °C pada konfigurasi sealing standar. Holykell juga menyediakan konfigurasi high-temperature sealing yang dapat mendukung temperatur proses hingga 250 °C. Pemilihan konfigurasi tersebut perlu menyesuaikan kondisi aktual medium dan instalasi.
Untuk tekanan proses, dokumentasi produk mencantumkan rentang -1 hingga 40 bar pada konfigurasi thread dan flat flange. Sementara itu, konfigurasi multidirectional flange memiliki rentang tekanan -1 hingga 1 bar. Oleh karena itu, pengguna perlu menentukan koneksi proses sesuai kondisi tekanan pada tangki.
Output untuk Integrasi Sistem Industri
HR262 menyediakan beberapa pilihan output untuk mendukung integrasi dengan sistem instrumentasi. Konfigurasinya mencakup 4–20 mA, 4–20 mA/HART, serta RS485/Modbus. Pilihan tersebut memungkinkan perangkat terhubung dengan sistem kontrol, perangkat monitoring, atau sistem otomasi yang kompatibel.
Catu daya juga tersedia dalam beberapa konfigurasi. Versi dua-kawat menggunakan DC 24 V, sedangkan versi empat-kawat dapat menggunakan DC 24 V atau AC 220 V. Dengan pilihan tersebut, teknisi dapat menyesuaikan konfigurasi transmitter dengan sistem kelistrikan yang tersedia di fasilitas.
Pilihan Antena dan Koneksi Proses
HR262 menggunakan horn antenna berbahan stainless steel 304. Pengguna dapat memilih diameter antena 46 mm, 76 mm, atau 96 mm. Selain itu, sensor mendukung koneksi proses menggunakan thread G1½ atau 1½ NPT serta beberapa pilihan flange berbahan stainless steel 304.
Housing tersedia dalam aluminium atau stainless steel 304 dengan perlindungan IP67. Perangkat juga menyediakan opsi display lokal dan pemrograman sehingga teknisi dapat melakukan pengaturan serta membaca nilai pengukuran langsung dari instrumen.
Aplikasi HR262 di Berbagai Industri
HR262 dapat digunakan untuk pengukuran level pada tangki proses, penyimpanan material, dan aplikasi industri yang membutuhkan pengukuran non-kontak. Kemampuan radar 26 GHz membuat perangkat sesuai untuk berbagai kebutuhan pengukuran level dengan tuntutan ketelitian dan jangkauan hingga 30 meter.
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan monitoring level pada berbagai sektor industri. Pemilihan jenis antena, koneksi proses, sealing, output, dan catu daya perlu disesuaikan dengan medium, ukuran tangki, temperatur, tekanan, serta kebutuhan sistem kontrol. Dengan konfigurasi yang tepat, HR262 dapat mendukung sistem monitoring level yang terintegrasi dan berkelanjutan.
