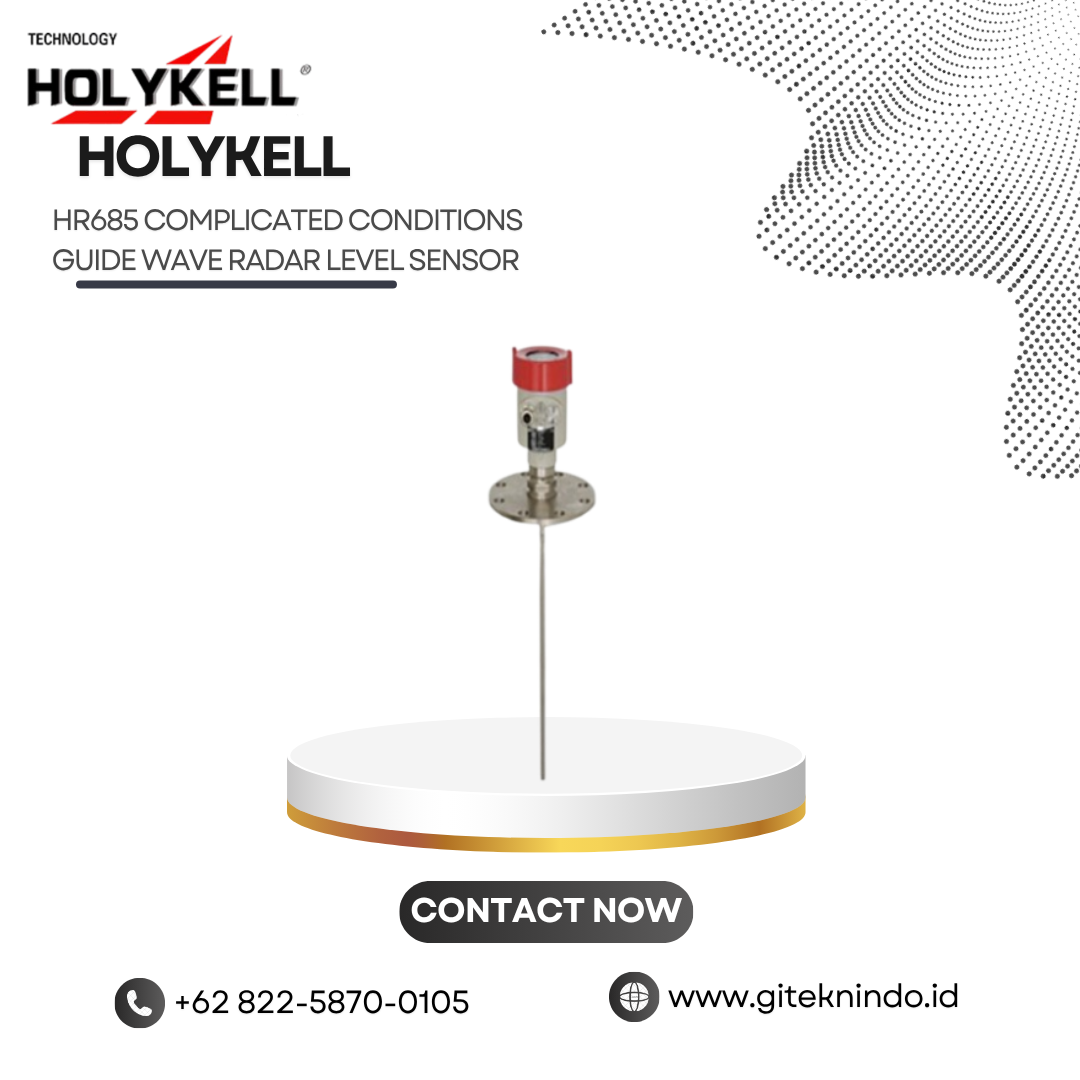

HR685 Guided Wave Radar Level Sensor untuk Kondisi Rumit
HR685 Complicated Conditions Guided Wave Radar Level Sensor merupakan sensor level berbasis teknologi guided wave radar untuk mengukur ketinggian cairan secara kontinu. Perangkat ini menggunakan prinsip Time Domain Reflectometry (TDR), yaitu mengirimkan pulsa elektromagnetik melalui probe dan membaca pantulan dari permukaan medium. Sistem elektronik kemudian mengolah waktu perjalanan sinyal menjadi informasi level.
Teknologi tersebut membuat HR685 cocok untuk proses industri yang membutuhkan pemantauan level secara stabil pada kondisi operasi yang menantang. GITEKNINDO menghadirkan solusi instrumentasi ini untuk mendukung kebutuhan pengukuran level pada tangki tertutup, cairan bertekanan, suhu proses tinggi, serta berbagai cairan kimia.
Pengukuran Level dengan Guided Wave Radar
HR685 memiliki rentang pengukuran hingga 15 meter dengan akurasi ±10 mm. Sensor menyediakan pilihan antena berupa kabel tunggal atau batang tunggal sehingga pengguna dapat menyesuaikan konfigurasi dengan kondisi instalasi. Pilihan tersebut membantu teknisi menentukan probe yang sesuai dengan karakteristik tangki dan kebutuhan pengukuran di lapangan.
Selanjutnya, HR685 bekerja pada rentang frekuensi 500 MHz hingga 1,8 GHz. Frekuensi tersebut mendukung proses pengukuran berdasarkan pantulan gelombang radar yang merambat sepanjang probe. Sistem kemudian mengubah waktu perjalanan sinyal menjadi data level. Dengan mekanisme ini, pengguna dapat memperoleh informasi ketinggian cairan secara langsung dari instrumen.
Stabil pada Lingkungan Proses yang Menantang
Salah satu keunggulan HR685 terletak pada kemampuannya menghadapi kondisi proses yang kompleks. Sensor dapat mendukung pengukuran pada lingkungan dengan perubahan suhu, tekanan, uap air, busa, dan debu. Karakteristik tersebut membuat HR685 relevan untuk proses industri yang membutuhkan sistem pengukuran level dengan kestabilan tinggi.
Selain itu, teknologi guided wave radar dapat membantu mempertahankan pengukuran ketika kondisi lingkungan membuat metode level tertentu mengalami gangguan. Karakteristik tersebut menjadikan HR685 relevan untuk proses dengan tangki tertutup atau lingkungan operasional yang sulit. Pengguna tetap perlu memilih material probe dan konfigurasi proses sesuai karakteristik medium.
Mendukung Suhu dan Tekanan Proses
HR685 mendukung suhu proses dari -40 hingga 250 °C dan tekanan proses dari -0,1 hingga 2 MPa. Rentang tersebut memungkinkan penggunaan sensor pada berbagai proses industri dengan kondisi termal dan tekanan yang cukup berat. Dengan demikian, perangkat dapat mendukung pemantauan level pada proses yang membutuhkan instrumen dengan kemampuan operasi luas.
Sensor ini juga menawarkan pilihan material probe stainless steel 304 atau stainless steel 316L. Pengguna dapat memilih material berdasarkan kebutuhan instalasi dan karakteristik proses. Produsen menyediakan konfigurasi kabel berdiameter 8 mm serta batang berdiameter 10 mm, sehingga pengguna memiliki beberapa pilihan konstruksi sensor.
Output Industri dan Konfigurasi Instalasi
Untuk integrasi dengan sistem kontrol, HR685 menyediakan output 4–20 mA/HART. Format ini memungkinkan sensor terhubung dengan perangkat instrumentasi dan sistem otomasi industri yang kompatibel. Selain itu, perangkat menyediakan opsi catu daya dua-kawat DC 24 V atau empat-kawat DC 24 V/AC 220 V, sesuai konfigurasi yang dipilih.
Dari sisi instalasi, HR685 mendukung koneksi thread atau flange. Pilihan tersebut membantu teknisi menyesuaikan sensor dengan desain tangki dan sistem perpipaan yang tersedia. Housing tersedia dalam material aluminium atau plastik dengan perlindungan IP67 atau IP65, bergantung pada konfigurasi produk yang digunakan.
Aplikasi HR685 pada Industri
HR685 dirancang untuk pengukuran level cairan pada kondisi yang kompleks. Aplikasi utamanya mencakup tangki tertutup, pengukuran cairan bertekanan, proses dengan suhu tinggi, serta pengukuran cairan kimia. Karena itu, sensor ini dapat mendukung kebutuhan instrumentasi pada berbagai sektor proses dan manufaktur.
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan monitoring level pada berbagai aplikasi industri. Dengan teknologi guided wave radar, HR685 dapat menjadi pilihan untuk sistem pengukuran level yang membutuhkan pemantauan kontinu, integrasi output 4–20 mA/HART, serta kemampuan bekerja pada kondisi proses yang menantang.
