Deskripsi

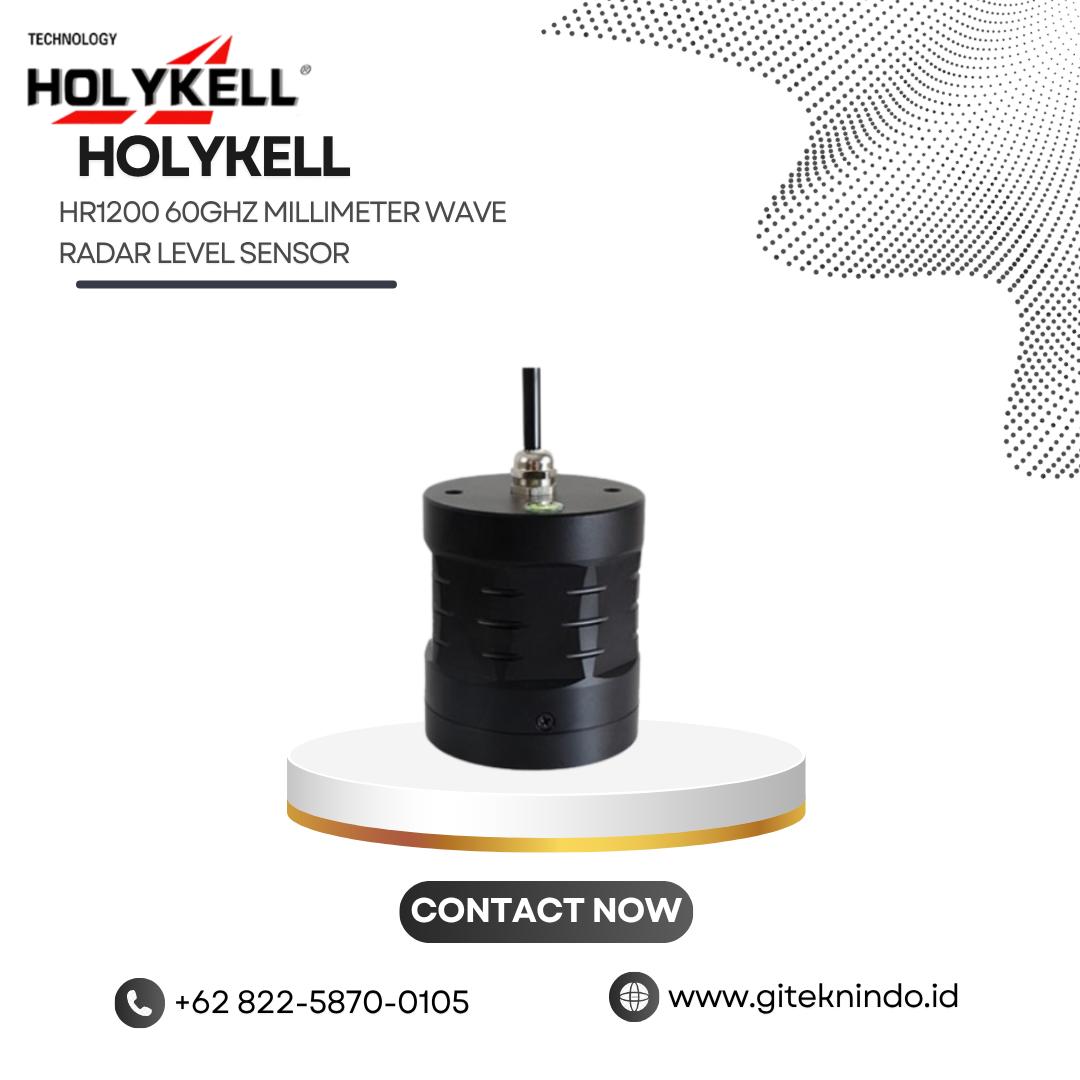

HR1200 60GHz Millimeter Wave Radar Level Sensor
HR1200 60GHz Millimeter Wave Radar Level Sensor merupakan sensor level radar dari Holykell yang menggunakan gelombang milimeter 60 GHz untuk mengukur jarak dan level cairan secara non-contact. Sensor ini mengukur permukaan cairan tanpa menyentuh material sehingga pengguna dapat mengurangi kebutuhan pembersihan dan perawatan pada bagian sensing.
Teknologi radar membuat HR1200 cocok untuk berbagai aplikasi pengukuran level cairan. Sensor ini dapat memantau air, diesel, gasoline, dan berbagai cairan pada tangki atau fasilitas proses. Selain itu, HR1200 juga mendukung aplikasi water treatment, hydrological monitoring, river measurement, serta pemantauan reservoir dan bendungan.
Teknologi Radar 60 GHz
HR1200 menggunakan frekuensi pusat 60 GHz dengan field of view sekitar 8°. Konfigurasi tersebut membantu radar memfokuskan gelombang pada area pengukuran. Sensor dapat mencapai akurasi sekitar ±2 mm sehingga cocok untuk aplikasi yang membutuhkan pengukuran level dengan resolusi tinggi.
Sensor memiliki rentang pengukuran hingga 12 meter untuk air. Untuk cairan tertentu, rentang pengukuran bergantung pada karakteristik material dan kondisi aplikasi. Holykell mencantumkan rentang hingga 8 meter untuk diesel pada halaman produk, sementara dokumentasi produk juga mencantumkan konfigurasi pengukuran untuk bahan bakar tertentu.
Pengukuran Level Tanpa Kontak
HR1200 mengukur permukaan cairan tanpa menyentuh material. Metode ini memberikan keuntungan ketika aplikasi memiliki cairan yang dapat menyebabkan kotoran atau membutuhkan pengurangan aktivitas perawatan. Sensor juga menerima dampak yang relatif kecil dari korosi, foam, vapor, serta perubahan temperatur dan tekanan dibandingkan metode pengukuran kontak tertentu.
Karena sensor tidak perlu masuk ke dalam cairan, pengguna dapat memasangnya pada bagian atas tangki atau lokasi pengukuran yang sesuai. Konfigurasi tersebut membantu menjaga perangkat sensing dari kontak langsung dengan media. Selain itu, metode non-contact dapat mempermudah pemeliharaan sistem secara berkala.
Instalasi yang Praktis
HR1200 memiliki desain kompak yang membantu proses instalasi. Bagian atas sensor memiliki bubble spirit level yang membantu teknisi mengatur posisi sensor secara horizontal. Posisi pemasangan yang tepat membantu radar mengarahkan gelombang secara optimal menuju permukaan material.
Sensor memiliki dimensi sekitar Ø73 × 82 mm pada dokumentasi teknis dan bobot sekitar 440,5 gram tanpa kabel koneksi. Ukuran tersebut membuat HR1200 relatif ringkas untuk integrasi pada berbagai sistem monitoring level.
Komunikasi RS485 Modbus RTU
HR1200 menggunakan komunikasi RS485 dan mendukung protokol Modbus RTU sebagai standar. Pengguna dapat menghubungkan sensor dengan perangkat akuisisi data, komputer, atau sistem monitoring yang kompatibel. Kecepatan komunikasi memiliki konfigurasi default dan beberapa pilihan pengaturan lainnya sesuai kebutuhan sistem.
Holykell juga menyediakan dukungan koneksi dengan host computer setting software. Sistem tersebut membantu pengguna memperoleh data pengukuran sekaligus melakukan pengaturan parameter sensor. Dengan komunikasi digital, HR1200 dapat mendukung integrasi dengan sistem monitoring yang membutuhkan data level secara berkala.
Aplikasi Pengukuran Level
HR1200 mendukung berbagai aplikasi pada industri dan infrastruktur. Pengguna dapat menerapkannya pada water treatment, water tank, petrochemical storage tank, pharmaceutical industry, food and beverage manufacturing, serta refining process vessel. Sensor juga mendukung sewage treatment, process control, dan pembangkit listrik tenaga air.
Untuk kebutuhan hidrologi, HR1200 dapat mendukung monitoring level air dan pengukuran pada sungai. Pengguna dapat memanfaatkan data pengukuran untuk memantau perubahan permukaan air secara berkala. Sistem tersebut juga dapat mendukung aplikasi pada bendungan dan fasilitas pembangkit listrik tenaga air.
Perlindungan IP68
HR1200 memiliki protection class IP68 untuk mendukung penggunaan pada lingkungan yang membutuhkan perlindungan tinggi terhadap masuknya air dan debu. Sensor juga memiliki rentang temperatur operasional sekitar -40 hingga +85°C. Spesifikasi tersebut membuat HR1200 dapat mendukung instalasi pada berbagai kondisi lingkungan.
HR1200 juga menggunakan konsumsi daya yang rendah. Dokumentasi teknis mencantumkan catu daya 12 V DC sebagai rekomendasi, dengan opsi rentang suplai tertentu sesuai konfigurasi. Konsumsi daya yang rendah membantu sensor mendukung sistem monitoring yang membutuhkan efisiensi energi.
Solusi Monitoring Level Non-Contact
HR1200 60GHz Millimeter Wave Radar Level Sensor memberikan solusi pengukuran level dengan teknologi radar non-contact, komunikasi RS485 Modbus RTU, desain kompak, dan akurasi hingga ±2 mm. Kombinasi tersebut mendukung berbagai kebutuhan monitoring air, bahan bakar, cairan proses, dan aplikasi hidrologi.
GITEKNINDO dapat membantu menyediakan informasi mengenai HR1200 serta kebutuhan integrasi sensor dengan sistem monitoring. Pemilihan konfigurasi tetap perlu menyesuaikan jenis cairan, rentang pengukuran, kondisi instalasi, dan kebutuhan komunikasi pada aplikasi.
