Deskripsi

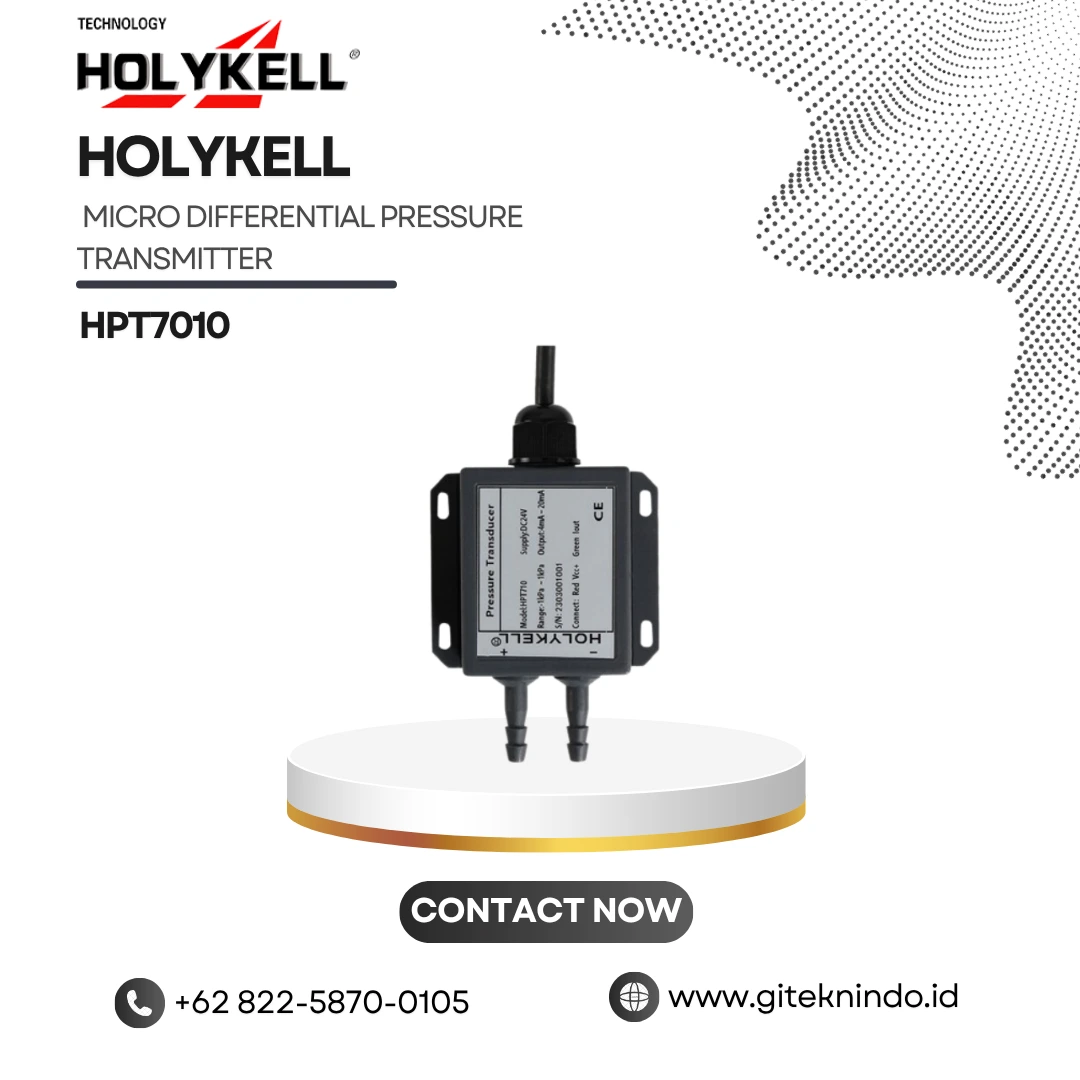

HPT710 Micro Differential Pressure Transmitter

HPT710 membantu operator memantau selisih tekanan pada udara dan gas non-korosif. Model ini memakai silicon MEMS micro-pressure chip untuk membaca perubahan nilai dengan cepat. Rangkaian internal kemudian mengolah sinyal melalui temperature compensation, linear compensation, signal amplification, dan V/I conversion. Hasilnya dapat masuk ke PLC, controller, panel monitoring, atau perangkat akuisisi data sesuai kebutuhan sistem.

Desain HPT710 mengutamakan ukuran yang ringkas dan pemasangan yang praktis. Teknisi dapat memasang unit menggunakan wall mounting dengan sekrup. Bentuk tersebut membantu pengguna ketika ruang pemasangan terbatas, terutama pada perangkat HVAC, panel monitoring, dan sistem otomasi bangunan.

Range dan Akurasi

HPT710 menyediakan beberapa pilihan range untuk kebutuhan pengukuran rendah. Konfigurasinya mencakup 0 hingga ±100 Pa, 500 Pa hingga 1000 Pa, serta 0 hingga 2 kPa, 10 kPa, hingga 100 kPa. Pengguna dapat menentukan range berdasarkan kondisi sistem dan nilai yang ingin dipantau.

Akurasi tersedia pada pilihan ±0,5% F.S. dan ±1,0% F.S. Teknisi dapat memilih tingkat ketelitian sesuai kebutuhan perangkat. Sistem juga menjaga non-linearity hingga 0,4% F.S. pada konfigurasi akurasi lebih tinggi.

Selain itu, long-term stability mencapai ≤0,5% F.S./year untuk varian tertentu dan ≤1,0% F.S./year pada varian lainnya. Karakteristik ini membantu pengguna mempertahankan hasil pengukuran yang konsisten selama pemakaian.

Output dan Catu Daya

HPT710 menawarkan beberapa pilihan output, yaitu 4–20 mA, 0,5–4,5 VDC, I2C, dan RS485. Pengguna dapat menentukan output berdasarkan perangkat penerima yang tersedia.

Output 4–20 mA cocok untuk PLC dan controller yang memakai sinyal analog. Sementara itu, RS485 membantu sistem bertukar data melalui komunikasi serial. I2C memberi pilihan tambahan bagi produsen perangkat elektronik yang membutuhkan komunikasi langsung dengan microcontroller.

Catu daya mengikuti jenis output. Varian 4–20 mA memakai 12–30 VDC, konfigurasi 0,5–4,5 VDC memakai 5–30 VDC, I2C memakai 3,3–5 VDC, sedangkan RS485 memakai 5–30 VDC.

Dengan beberapa pilihan output dan supply tersebut, teknisi dapat menyesuaikan unit dengan arsitektur perangkat tanpa mengubah fungsi utama.

Kompensasi Temperatur dan Sinyal

HPT710 memakai temperature compensation dan linear compensation untuk membantu menjaga kestabilan pembacaan. Sistem juga melakukan signal amplification sebelum mengirimkan hasil ke jalur output.

Rentang kompensasi berada pada 0°C hingga 50°C. Zero temperature drift mencapai ≤0,05% F.S./°C, sedangkan sensitivity temperature drift juga mencapai ≤0,05% F.S./°C pada konfigurasi tertentu.

Response sistem mengikuti rangkaian elektronik dan jenis output yang dipilih. Teknologi MEMS membantu HPT710 membaca perubahan nilai pada tekanan rendah dengan cepat.

Konstruksi dan Perlindungan

HPT710 mendukung media berupa non-corrosive gases. Struktur sensor membantu perangkat bekerja pada sistem udara yang membutuhkan pemantauan stabil.

Housing memiliki rating IP66 untuk membantu melindungi bagian internal dari debu dan semprotan air. Sistem juga memakai anti-surge protection dan reverse polarity protection untuk meningkatkan ketahanan rangkaian terhadap gangguan kelistrikan.

Selain itu, HPT710 menawarkan explosion-proof performance pada konfigurasi yang mendukung kebutuhan area tertentu. Teknisi perlu memilih varian berdasarkan klasifikasi area dan persyaratan keselamatan pada instalasi.

Perangkat bekerja pada medium temperature -40°C hingga 85°C, ambient temperature -40°C hingga 85°C, dan storage temperature -40°C hingga 85°C. Kondisi tersebut membuat unit cocok untuk berbagai instalasi indoor maupun outdoor yang memenuhi batas kerja.

Instalasi dan Koneksi

Teknisi dapat memakai direct cable outlet sebagai sambungan listrik. Sistem menyediakan konfigurasi 2-wire, 3-wire, dan 4-wire berdasarkan jenis output.

Kode warna kabel membantu teknisi mengenali jalur supply, output, komunikasi, dan ground. Pengguna perlu mengikuti konfigurasi kabel sesuai jenis output agar sistem bekerja dengan benar.

Metode wall mounting melalui sekrup juga membuat pemasangan lebih praktis. Karena itu, HPT710 cocok untuk perangkat yang membutuhkan instalasi sederhana dan akses mudah saat maintenance.

Aplikasi

HPT710 mendukung kebutuhan wind pressure measurement, HVAC system, air purification equipment, pipeline velocity test, fan operation detection, medical equipment, chemical industry, electricity, pure plant, dan building automation.

Pada sistem HVAC, operator dapat memantau perubahan tekanan untuk membantu pengawasan kondisi aliran udara. Sistem air purification juga dapat memakai hasil pengukuran untuk memantau kondisi ruang atau jalur udara.

Untuk pipeline velocity test, pengguna dapat memanfaatkan perubahan tekanan sebagai salah satu parameter pengukuran. Sementara itu, fan operation detection membantu teknisi memantau kondisi kerja kipas melalui perubahan nilai yang masuk ke sistem.

Pada sektor medical, chemical, electricity, dan building automation, HPT710 memberi pilihan output yang memudahkan integrasi dengan perangkat kontrol.

HPT710 menggabungkan silicon MEMS technology, temperature compensation, linear compensation, beberapa pilihan output, wide measuring range, IP66, anti-surge protection, dan response yang cepat dalam satu perangkat. Giteknindo menyediakan HPT710 Micro Differential Pressure Transmitter untuk kebutuhan HVAC, air purification, pipeline testing, fan monitoring, medical equipment, chemical industry, dan building automation.
