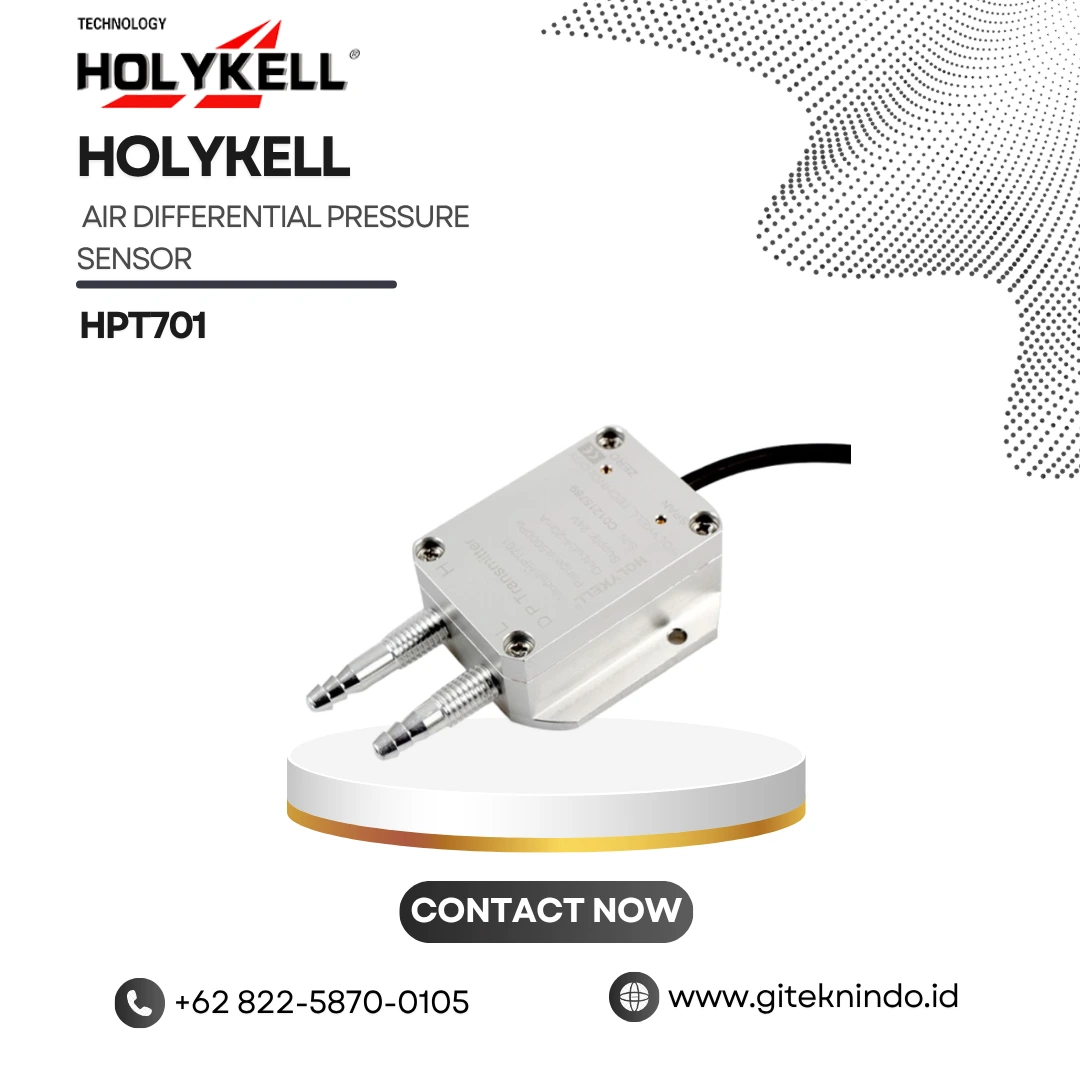

HPT701 Air Differential Pressure Sensor

HPT701 membantu operator memantau perbedaan tekanan udara dan gas pada berbagai sistem industri maupun perangkat OEM. Model ini memakai elemen sensing dengan sensitivitas tinggi untuk membaca perubahan nilai pada dua titik. Rangkaian internal kemudian mengolah hasil tersebut menjadi sinyal yang dapat masuk ke PLC, controller, panel monitoring, atau perangkat akuisisi data. Desain yang ringkas membuat HPT701 cocok untuk instalasi yang memiliki ruang terbatas.

Media yang sesuai mencakup dry dan non-corrosive gases. Karena itu, pengguna dapat memanfaatkan unit ini untuk sistem HVAC, ventilasi, purification, dust removal, dan berbagai perangkat yang membutuhkan pemantauan tekanan udara rendah. Bobot yang ringan juga membantu teknisi saat melakukan pemasangan pada panel atau perangkat OEM.

Range dan Akurasi

HPT701 menawarkan beberapa pilihan range, mulai dari 0–100 Pa hingga 200 kPa. Pengguna juga dapat memilih konfigurasi dengan rentang ±100 Pa hingga ±200 kPa sesuai kebutuhan sistem. Pemilihan range yang tepat membantu sensor bekerja pada area pengukuran yang sesuai dengan kondisi operasi.

Akurasi standar mencapai 0,5% F.S., sedangkan konfigurasi tertentu dapat mencapai 0,25% F.S. Teknologi digital temperature compensation membantu menjaga kestabilan pembacaan ketika temperatur lingkungan berubah. Dengan karakter tersebut, teknisi dapat menyesuaikan konfigurasi dengan kebutuhan sistem yang menuntut hasil pengukuran konsisten.

Output dan Integrasi

Beberapa pilihan output tersedia pada HPT701, yaitu 4–20 mA, 0–5 V, 0–10 V, 0,5–4,5 V, dan RS485 Modbus RTU. Pengguna dapat menentukan jenis output berdasarkan perangkat penerima yang sudah tersedia.

Untuk sistem kontrol industri, output 4–20 mA memudahkan integrasi dengan PLC atau controller. Sementara itu, RS485 Modbus RTU memberi alternatif komunikasi digital untuk sistem yang membutuhkan pertukaran data melalui jaringan serial. Teknisi juga dapat memilih output tegangan untuk perangkat yang memakai input analog.

Power supply mengikuti jenis konfigurasi yang dipilih. Sistem mendukung 8–30 VDC dengan potentiometer, 24–30 VDC tanpa potentiometer, serta 5 VDC pada konfigurasi tertentu.

Konstruksi dan Perlindungan

HPT701 memakai konstruksi compact yang memudahkan pemasangan pada panel, perangkat OEM, dan area dengan ruang terbatas. Housing memberikan perlindungan IP65 untuk membantu menjaga bagian internal dari debu dan paparan air.

Selain konstruksi utama, sistem memakai teknologi moisture-proof dan dust-proof untuk mendukung penggunaan di lingkungan kerja yang sesuai. Rangkaian elektronik juga membantu menjaga linearitas sinyal dan kestabilan pembacaan.

Pada area yang membutuhkan perlindungan tambahan, pengguna dapat memilih konfigurasi tertentu dengan housing explosion-proof. Teknisi perlu menyesuaikan pilihan tersebut dengan klasifikasi area dan kebutuhan instalasi.

Instalasi dan Koneksi

Teknisi dapat memasang HPT701 melalui M4 screw mounting holes yang tersedia pada housing. Metode ini memberi fleksibilitas saat pengguna menentukan posisi pemasangan pada panel atau perangkat.

Untuk sambungan udara, unit menyediakan gas connection yang dapat mengikuti konfigurasi produk. Pengguna dapat memilih M10×1.5 nut sebagai salah satu opsi pemasangan. Bentuk koneksi tersebut membantu teknisi membuat jalur sambungan yang praktis pada sistem ventilasi atau jalur udara.

Di sisi kelistrikan, teknisi dapat memilih konfigurasi kabel sesuai output yang digunakan. Penyesuaian ini memudahkan proses integrasi dengan perangkat kontrol atau monitoring yang sudah tersedia.

Kompensasi Temperatur

HPT701 mendukung temperature compensation pada rentang -10°C hingga 80°C. Fitur tersebut membantu mengurangi pengaruh perubahan temperatur terhadap hasil pengukuran.

Pada kondisi lingkungan dengan perubahan suhu yang cukup besar, teknisi dapat mempertimbangkan posisi pemasangan dan konfigurasi range sebelum menentukan unit. Langkah tersebut membantu sistem mempertahankan kestabilan selama operasi.

Selain itu, pengguna dapat melakukan zero dan span calibration secara lokal. Pengaturan ini membantu proses setup ketika teknisi melakukan commissioning atau pemeriksaan berkala di lapangan.

Aplikasi HVAC dan Industri

HPT701 mendukung kebutuhan monitoring pada HVAC, wind pipe, ventilation system, dan purification equipment. Operator dapat memanfaatkan data pengukuran untuk melihat perubahan kondisi udara dalam sistem.

Pada industrial dust removal, perubahan nilai antara dua titik dapat membantu teknisi memantau kondisi filter dan jalur udara. Sistem leak detection juga dapat memakai hasil pengukuran untuk mengenali perubahan yang tidak sesuai dengan kondisi normal.

Berbagai aplikasi lain mencakup environmental protection, electrical power, textile industry, blow-down expander, serta perangkat OEM. Karakter compact, pilihan output, dan kemampuan kompensasi temperatur membuat HPT701 fleksibel untuk berbagai rancangan sistem.

Dengan range hingga 200 kPa, akurasi hingga 0,25% F.S., digital temperature compensation, pilihan output analog dan RS485 Modbus RTU, konstruksi compact, serta perlindungan IP65, HPT701 mendukung kebutuhan pemantauan udara dan gas non-korosif. Giteknindo menyediakan HPT701 Air Differential Pressure Sensor untuk kebutuhan HVAC, ventilasi, purification, dust removal, leak detection, wind pipe monitoring, serta integrasi perangkat OEM.
