Deskripsi

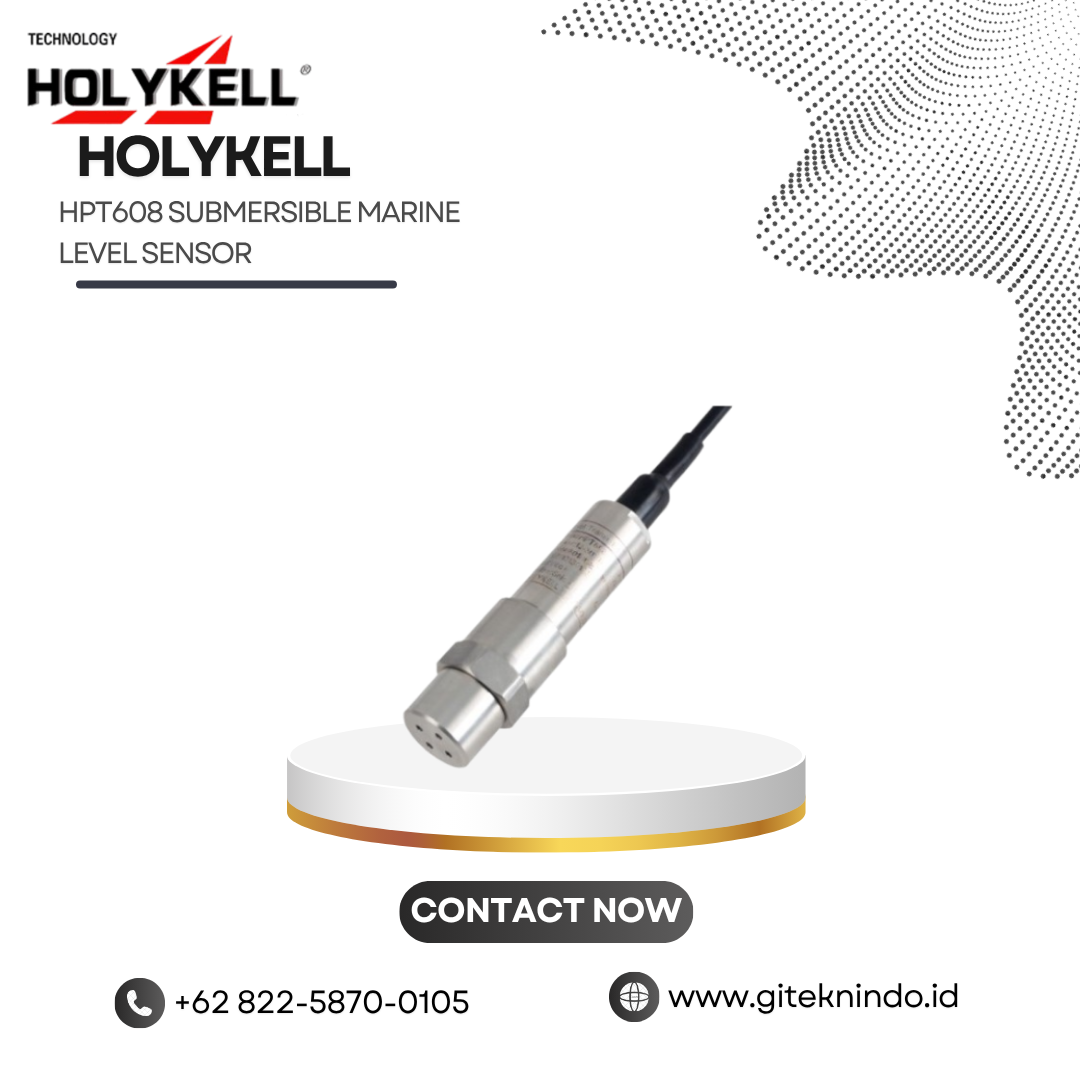

HPT608 Submersible Marine Level Sensor
HPT608 Submersible Marine Level Sensor merupakan sensor level submersible yang dirancang untuk aplikasi kapal dan lingkungan kelautan. Sensor ini mengukur level cairan berdasarkan tekanan hidrostatik, sehingga dapat membantu memantau ketinggian seawater, ballast, bahan bakar, serta cairan pada ruang kapal. Holykell juga merancang HPT608 untuk kebutuhan pengukuran draft kapal dan monitoring level di area pelabuhan.
Sensor menggunakan elemen pressure sensing berbasis ceramic capacitance dan konstruksi titanium alloy untuk menghadapi lingkungan dengan tingkat korosi tinggi. Karakteristik tersebut membuat HPT608 sesuai untuk media seperti air laut dan aplikasi marine yang membutuhkan ketahanan terhadap korosi. Selain itu, desain submersible memungkinkan sensor bekerja secara langsung di dalam cairan yang ingin dipantau.
Konstruksi Titanium untuk Lingkungan Marine
HPT608 menggunakan konstruksi titanium alloy pada bagian utama sensor. Material tersebut memberikan ketahanan terhadap korosi air laut dan lingkungan yang agresif. Holykell juga menyediakan pilihan material serta konfigurasi tertentu untuk menyesuaikan kebutuhan aplikasi. Karena itu, sensor dapat digunakan pada berbagai sistem pengukuran level yang berhubungan dengan lingkungan marine.
Bagian sensor juga memiliki removable nose cone yang membantu melindungi diaphragm dari kerusakan mekanis. Sementara itu, kabel shielded dan vented memiliki tensile strength sekitar 270 lb. Ventilation tube pada kabel membantu melakukan kompensasi terhadap perubahan tekanan atmosfer di atas tangki sehingga sistem dapat mempertahankan pengukuran level berbasis tekanan hidrostatik.
Pengukuran Level hingga 200 Meter
HPT608 menyediakan pilihan rentang pengukuran dari 0–1 meter hingga 0–200 meter H<sub>2</sub>O. Rentang tekanan juga tersedia mulai dari 0–0,1 bar hingga 0–20 bar. Dengan pilihan tersebut, pengguna dapat menyesuaikan sensor berdasarkan kedalaman cairan dan kondisi instalasi yang tersedia.
Akurasi tipikal sensor mencapai ±0,50% F.S., sedangkan konfigurasi khusus dapat mencapai ±0,25% F.S. pada kondisi 25°C. Holykell juga mencantumkan stabilitas jangka panjang hingga ±0,1% F.S. span per tahun. Karakteristik tersebut membantu sensor menghasilkan pengukuran yang konsisten dalam sistem monitoring level jangka panjang.
Perlindungan IP68 untuk Instalasi Submersible
HPT608 menggunakan desain full-sealed dengan perlindungan IP68. Struktur tersebut membantu melindungi komponen internal dari masuknya air ketika sensor bekerja dalam kondisi terendam. Karakteristik ini mendukung pemasangan sensor pada ballast tank, sistem seawater, serta instalasi marine lain yang membutuhkan sensor submersible.
Sensor juga memiliki kemampuan overload hingga 300% F.S. dan burst pressure hingga 500% F.S. Fitur tersebut memberikan margin perlindungan terhadap tekanan berlebih yang mungkin muncul selama kondisi operasional tertentu. Namun, pengguna tetap perlu memilih rentang sensor berdasarkan kedalaman dan tekanan maksimum pada lokasi pemasangan.
Kompensasi Tekanan Atmosfer
Kabel HPT608 menggunakan ventilation tube yang membantu sensor mengompensasi perubahan tekanan atmosfer. Sistem tersebut penting pada pengukuran level berbasis tekanan karena perubahan tekanan udara di atas permukaan cairan dapat memengaruhi hasil pembacaan. Filter pada jalur ventilasi juga membantu mengurangi risiko masuknya partikel atau tetesan air ke dalam transducer.
Selain kompensasi tekanan, HPT608 menyediakan temperature compensation pada rentang 0 hingga 50°C. Sensor dapat bekerja pada suhu media sekitar -20 hingga 80°C untuk media korosif. Dengan karakteristik tersebut, HPT608 dapat mendukung monitoring level pada lingkungan marine dengan perubahan kondisi temperatur selama pengoperasian.
Pilihan Output untuk Sistem Monitoring
HPT608 menyediakan beberapa pilihan output untuk mempermudah integrasi dengan sistem monitoring. Konfigurasinya mencakup 4–20 mA, 4–20 mA + HART, serta RS485 Modbus RTU. Pilihan tersebut memungkinkan sensor terhubung dengan data logger, PLC, perangkat monitoring, maupun sistem akuisisi data sesuai kebutuhan instalasi.
Catu daya juga tersedia dalam beberapa konfigurasi, yaitu 7–30 V DC, 12–30 V DC, dan 3,5–36 V DC. HPT608 menggunakan fixed cable dengan vented tube dan koneksi waterproof IP68. Pengguna dapat memilih material kabel PE, PU, atau FEP sesuai karakteristik media dan lingkungan instalasi.
Perlindungan untuk Lingkungan Kelautan
Instalasi pada kapal dan pelabuhan dapat menghadapi gangguan listrik akibat surge atau petir. Karena itu, HPT608 menyediakan opsi lightning protection. Datasheet juga mencantumkan polarity protection untuk membantu melindungi rangkaian elektronik dari kesalahan polaritas pada proses instalasi.
Selain perlindungan listrik, HPT608 mendukung penggunaan pada lingkungan yang membutuhkan ketahanan terhadap media korosif. Pilihan kabel FEP dapat digunakan untuk kebutuhan yang memerlukan ketahanan terhadap korosi, sedangkan PE dan PU tersedia untuk kebutuhan media tertentu. Pemilihan material sebaiknya mengikuti karakteristik cairan dan kondisi lingkungan pemasangan.
Aplikasi Marine dan Vessel
HPT608 terutama digunakan untuk pengukuran level pada kapal dan sistem kelautan. Aplikasinya mencakup seawater ballast, fuel atau oil ballast tank, seawater pumping system, serta kapal pengangkut berbagai bahan kimia. Sensor juga mendukung pengukuran level air laut dan ship draught untuk membantu pemantauan kondisi kapal.
Selain kapal, HPT608 dapat digunakan untuk pengukuran level di pelabuhan dan area dermaga. Sistem ini juga dapat mendukung monitoring cairan pada instalasi yang memiliki ruang terbatas karena desain sensor yang ramping. Dengan pilihan rentang hingga 200 meter dan berbagai output, konfigurasi sensor dapat disesuaikan dengan kebutuhan sistem monitoring.
Solusi Monitoring Level dari GITEKNINDO
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan pengukuran level pada berbagai aplikasi teknis dan industri. HPT608 dapat digunakan sebagai bagian dari sistem monitoring marine yang membutuhkan sensor submersible dengan ketahanan terhadap lingkungan korosif, terutama pada aplikasi seawater dan vessel.
Dengan konstruksi titanium alloy, perlindungan IP68, pilihan output 4–20 mA, HART, dan RS485 Modbus RTU, HPT608 mendukung berbagai sistem monitoring kapal dan pelabuhan. Pemilihan rentang ukur, material kabel, tipe tekanan, dan opsi proteksi perlu menyesuaikan kondisi instalasi serta karakteristik media yang diukur.
