Deskripsi

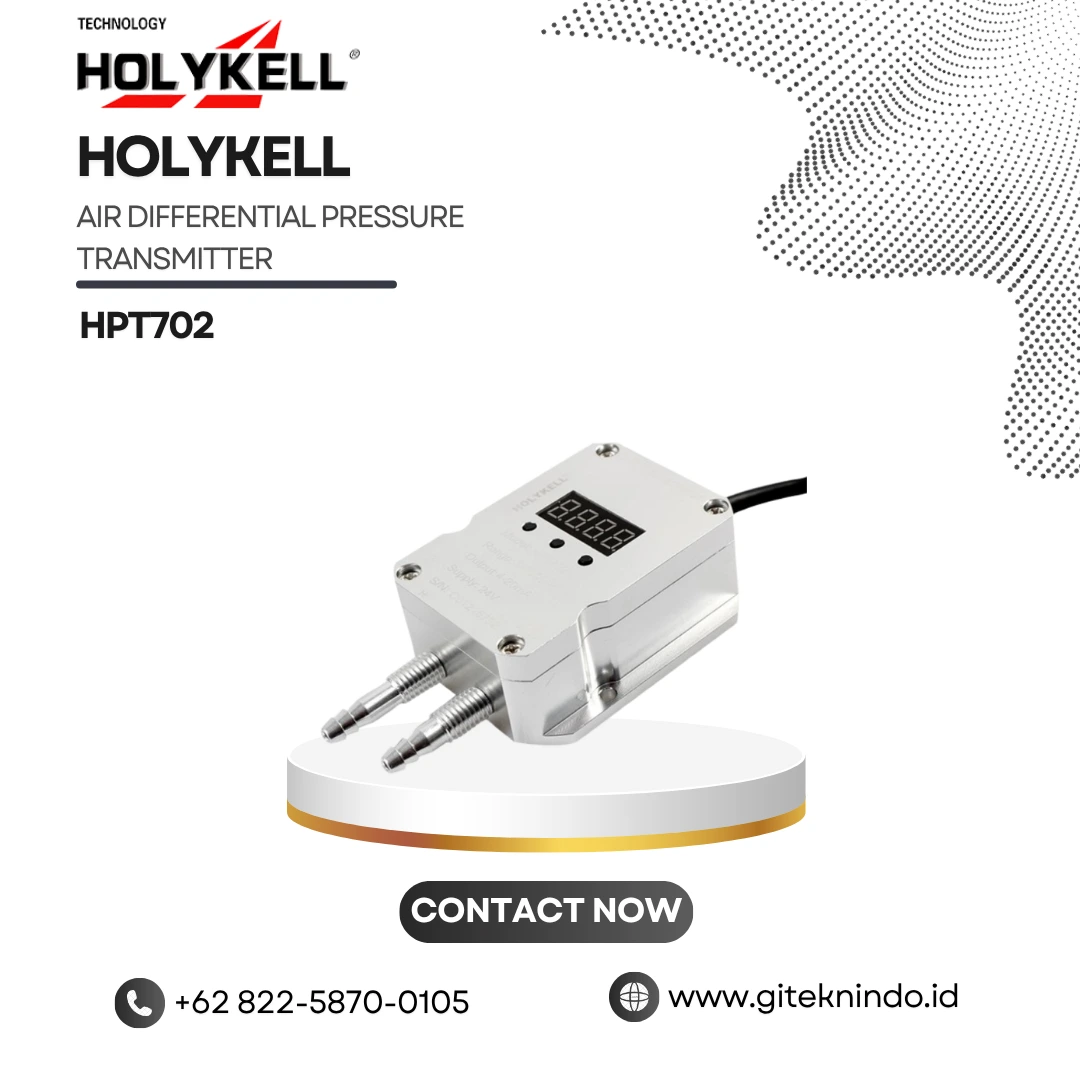

HPT702 Air Differential Pressure Transmitter
HPT702 membantu operator memantau selisih tekanan udara dan gas pada berbagai sistem industri. Model ini memakai teknologi silicon sensor dan rangkaian elektronik yang mengolah perubahan tekanan menjadi sinyal keluaran. Pengguna dapat menghubungkan HPT702 ke PLC, controller, panel monitoring, atau perangkat akuisisi data sesuai kebutuhan.
Desain HPT702 mengutamakan ukuran ringkas, struktur ringan, dan pemasangan sederhana. Teknisi dapat memasang unit pada panel atau titik ukur menggunakan lubang sekrup pada housing. Sistem juga menyediakan air nozzle berulir yang membantu proses koneksi pada jalur udara.
Rentang dan Akurasi
HPT702 menyediakan rentang hingga 0–200 kPa atau ±100 kPa untuk pengukuran selisih tekanan. Pengguna dapat memilih konfigurasi berdasarkan kondisi kerja sistem dan nilai perubahan pada titik ukur.
Akurasi standar mencapai 0,5% F.S., sedangkan Holykell menyediakan opsi 0,25% F.S. melalui konfigurasi tertentu. Nilai tersebut mendukung kebutuhan monitoring yang memerlukan pembacaan lebih presisi.
Selain itu, sistem memakai digital temperature compensation untuk membantu menjaga kestabilan hasil ketika temperatur berubah. Rentang kompensasi temperatur berada pada -10°C hingga 80°C, sama seperti working temperature yang tercantum pada spesifikasi HPT702.
Output dan Integrasi
HPT702 menyediakan beberapa pilihan output, yaitu 4–20 mA, 0–5 V, 0–10 V, 0,5–4,5 V, dan RS485 Modbus RTU. Pengguna dapat menentukan jenis output berdasarkan perangkat penerima dan arsitektur sistem.
Output 4–20 mA cocok untuk PLC dan controller yang memakai sinyal analog. Sementara itu, RS485 Modbus RTU memberi pilihan komunikasi digital untuk sistem monitoring yang mengolah data melalui jaringan serial.
Catu daya tersedia pada beberapa konfigurasi. Unit dapat memakai 8–30 VDC dengan potentiometer, 24–30 VDC tanpa potentiometer, atau 5 VDC sesuai jenis output dan konfigurasi yang dipilih.
Pembacaan Lokal
HPT702 hadir dengan pilihan LCD atau LED display untuk membantu operator melihat nilai pengukuran secara langsung. Tampilan lokal memudahkan teknisi saat commissioning, inspeksi, dan pengecekan kondisi sistem.
Operator dapat memantau perubahan nilai tanpa selalu membuka panel kontrol utama. Teknisi juga dapat menggunakan tampilan lokal sebagai referensi saat melakukan penyesuaian atau pemeriksaan titik ukur.
Konstruksi dan Perlindungan
HPT702 memakai housing yang ringan dan compact untuk kebutuhan instalasi pada area dengan ruang terbatas. Sistem juga menggunakan teknologi rangkaian yang membantu menjaga linearitas sinyal dan kestabilan pembacaan.
Housing memiliki rating IP65 untuk membantu melindungi bagian internal dari debu dan paparan air pada kondisi pemasangan yang sesuai. Holykell juga menyediakan aluminum alloy explosion-proof shell untuk konfigurasi tertentu yang membutuhkan perlindungan lebih tinggi pada area dengan gas mudah terbakar atau mudah meledak.
Produk ini mendukung media berupa dry dan non-corrosive gases. Karena itu, pengguna perlu mencocokkan karakter media dengan spesifikasi sebelum memilih konfigurasi akhir.
Sambungan dan Instalasi
Teknisi dapat menghubungkan HPT702 melalui Ø6 atau Ø8 gas mouth serta quick connector sesuai konfigurasi. Pilihan tersebut mempermudah koneksi ke jalur udara dan sistem ventilasi.
Housing menyediakan lubang pemasangan di kedua sisi. Pengguna dapat memakai sekrup untuk mengikat unit atau memilih M10×1.5 nut sesuai kebutuhan instalasi. Metode tersebut membantu teknisi melakukan pemasangan dengan cepat.
Selain itu, bentuk unit mendukung kebutuhan OEM. Produsen dapat memasukkan HPT702 ke perangkat monitoring yang membutuhkan elemen pengukur dengan ukuran compact.
Sistem HVAC dan Monitoring Udara
HPT702 cocok untuk memantau selisih tekanan pada HVAC system, wind pipe, ventilation system, dan purification equipment. Operator dapat menggunakan hasil pengukuran untuk memantau kondisi aliran udara dan perubahan tekanan pada jalur tertentu.
Pada sistem industrial dust removal, perangkat membantu memantau kondisi antara sisi masuk dan keluar filter. Perubahan nilai dapat membantu teknisi memeriksa kondisi sistem dan menentukan waktu pemeriksaan lebih lanjut.
Untuk leak detection device, HPT702 membantu sistem mengenali perubahan tekanan pada titik yang memerlukan pengawasan. Aplikasi lain mencakup boiler, brewing, locomotives, blow-down expander, dan berbagai perangkat yang menggunakan gas non-korosif.
Penggunaan Industri
HPT702 mendukung kebutuhan monitoring pada lingkungan yang membutuhkan pembacaan tekanan udara secara stabil. Pengguna dapat mengintegrasikannya dengan sistem kontrol otomatis, perangkat monitoring, maupun alat OEM.
Kombinasi silicon sensor, digital temperature compensation, LCD/LED, pilihan output analog dan RS485, IP65, serta opsi explosion-proof memberi fleksibilitas untuk berbagai instalasi. Giteknindo menyediakan HPT702 Air Differential Pressure Transmitter untuk kebutuhan HVAC, ventilation, purification, leak detection, dust removal, boiler, serta monitoring udara pada sistem industri.
