Deskripsi

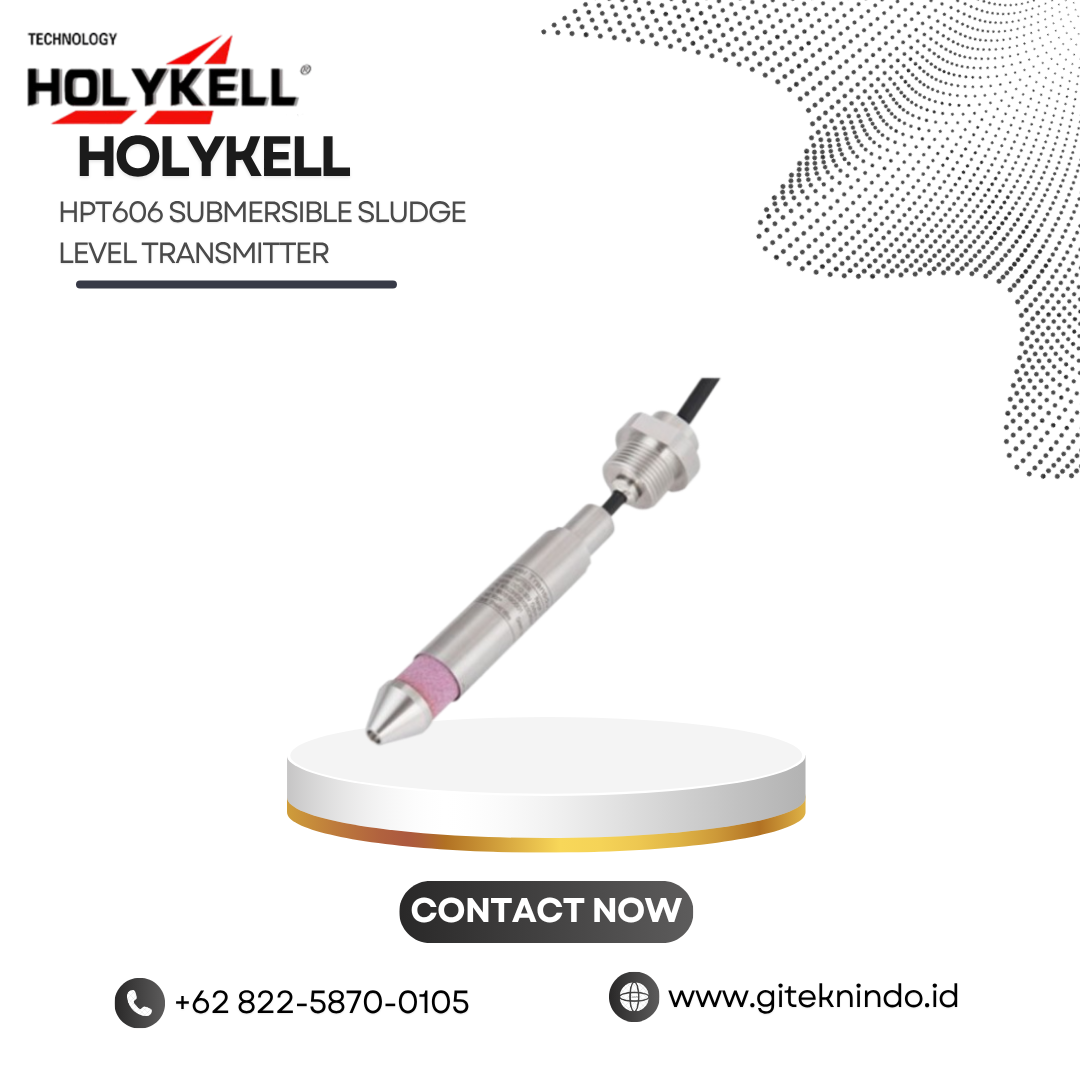

HPT606 Submersible Sludge Level Transmitter
HPT606 Submersible Sludge Level Transmitter merupakan sensor level submersible yang dirancang untuk mengukur ketinggian air dan cairan yang mengandung sedimen. Holykell mengembangkan sensor ini untuk aplikasi sungai, danau, kolam, bendungan, serta pemantauan banjir. Desain khususnya membantu sensor bekerja pada lingkungan dengan material seperti kerikil, tanaman air, dan partikel lain.
Sensor menggunakan elemen sensing piezoresistif untuk mendeteksi tekanan hidrostatik dari kolom cairan. Sistem kemudian mengubah perubahan tekanan tersebut menjadi sinyal keluaran yang dapat diterima perangkat monitoring. Dengan prinsip tersebut, HPT606 dapat memberikan informasi level secara kontinu untuk membantu operator memantau perubahan kondisi air.
Filter Keramik untuk Media Bersedimen
Salah satu karakteristik utama HPT606 terletak pada removable ceramic filter nose. Filter keramik berukuran 30 µm membantu menyaring sedimen, kerikil, dan tanaman air yang dapat masuk menuju bagian sensing. Pengguna juga dapat melepas filter untuk melakukan pembersihan, sehingga proses perawatan menjadi lebih praktis pada lingkungan dengan kandungan partikel tinggi.
Desain filter tersebut membantu mengurangi risiko penyumbatan pada area sensor. Karena itu, HPT606 dapat mendukung pengukuran level pada perairan alami yang memiliki material tersuspensi. Konsep ini juga membantu mengurangi kebutuhan pembersihan secara berkala dibandingkan desain sensor yang tidak memiliki perlindungan khusus terhadap sedimen.
Rentang Pengukuran hingga 200 Meter
HPT606 menyediakan pilihan rentang pengukuran mulai dari 0–1 meter hingga 0–200 meter H<sub>2</sub>O. Produsen juga menyediakan pilihan rentang tekanan dari 0–0,1 bar hingga 0–20 bar. Selain itu, konfigurasi pengukuran dapat disesuaikan berdasarkan kebutuhan aplikasi tertentu.
Akurasi tipikal sensor mencapai ≤ ±0,5% F.S., sedangkan pilihan akurasi hingga ±0,25% F.S. dan ±0,1% F.S. tersedia sesuai konfigurasi. Pilihan tersebut memungkinkan pengguna menentukan tingkat ketelitian berdasarkan kebutuhan monitoring. Untuk aplikasi pemantauan level sungai atau kolam, pemilihan rentang ukur yang sesuai membantu memperoleh hasil pengukuran yang lebih relevan.
Konstruksi Stainless Steel dan IP68
HPT606 menggunakan konstruksi stainless steel 316L pada bagian yang bersentuhan dengan media. Housing sensor memiliki konstruksi yang tersegel secara hermetis sehingga mendukung penggunaan dalam kondisi terendam. Perlindungan IP68 juga membantu menjaga komponen internal dari masuknya air selama penggunaan submersible.
Konstruksi tersebut membuat HPT606 sesuai untuk lingkungan luar ruangan dengan paparan air secara terus-menerus. Sensor dapat dipasang pada sungai, danau, kolam, kanal, atau bendungan sesuai konfigurasi instalasi. Untuk kebutuhan media atau kondisi tertentu, Holykell juga menyediakan pilihan material seperti titanium alloy dan kabel FEP.
Kompensasi Tekanan Atmosfer
HPT606 menggunakan ventilation tube yang terdapat pada kabel untuk melakukan kompensasi terhadap perubahan tekanan atmosfer. Sistem ventilasi tersebut membantu sensor menghasilkan pengukuran level yang lebih stabil ketika tekanan udara lingkungan berubah. Bagian ventilasi juga memiliki filter untuk membantu mencegah kelembapan masuk ke dalam sistem sensor.
Fitur ini penting untuk aplikasi pengukuran level air di area terbuka. Kondisi atmosfer dapat berubah sepanjang hari, terutama pada instalasi sungai, danau, kolam, dan bendungan. Dengan kompensasi tekanan atmosfer, sensor dapat mempertahankan prinsip pengukuran hidrostatik secara lebih konsisten selama proses monitoring.
Pilihan Output untuk Sistem Monitoring
HPT606 menyediakan beberapa pilihan sinyal keluaran untuk mendukung integrasi dengan perangkat monitoring. Konfigurasinya mencakup 4–20 mA, 1–5 V, 0–5 V, 0–10 V, 0,5–4,5 V, SDI-12, dan RS485 Modbus RTU. Pilihan tersebut memungkinkan sensor terhubung dengan data logger, sistem akuisisi data, PLC, atau perangkat monitoring lainnya.
Untuk sistem monitoring lapangan yang membutuhkan konsumsi daya rendah, Holykell juga menyediakan konfigurasi low-power output. Konfigurasi tersebut dapat mendukung sistem berbasis baterai maupun tenaga surya. Dengan demikian, HPT606 dapat diterapkan pada lokasi yang tidak memiliki akses listrik konvensional secara langsung.
Perlindungan terhadap Surge dan Petir
Instalasi sensor di sungai, bendungan, dan area terbuka menghadapi risiko gangguan listrik akibat surge maupun sambaran petir. HPT606 menyediakan lightning surge protection dan reverse protection untuk membantu meningkatkan perlindungan rangkaian elektronik. Holykell juga mencantumkan opsi lifetime lightning protection pada konfigurasi tertentu.
Selain itu, sensor menggunakan chip dan digital PCB yang dirancang untuk mendukung stabilitas pengukuran. Kombinasi perlindungan tersebut membantu HPT606 menghadapi kondisi instalasi luar ruangan. Namun, sistem instalasi tetap perlu mempertimbangkan grounding, proteksi panel, dan kondisi lingkungan secara keseluruhan.
Aplikasi Monitoring Sungai dan Banjir
HPT606 dapat digunakan sebagai river water level sensor untuk memantau perubahan ketinggian air sungai dan danau. Sensor juga mendukung flood monitoring and warning, pond water level monitoring, serta pemantauan kanal dan bendungan. Data level dapat digunakan sebagai bagian dari sistem pemantauan hidrologi dan peringatan perubahan kondisi air.
Selain perairan alami, datasheet HPT606 mencantumkan aplikasi pada wastewater treatment, biogas production, retention ponds, sewage channels, dan sistem irigasi. Sensor juga dapat mendukung monitoring water well, liquid tank, serta aplikasi hydrology. Dengan pilihan rentang yang luas, pengguna dapat menyesuaikan konfigurasi berdasarkan kedalaman dan karakteristik lokasi.
Solusi Monitoring Level dari GITEKNINDO
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan monitoring level dan pengukuran pada berbagai aplikasi teknis. HPT606 dapat menjadi bagian dari sistem monitoring sungai, danau, kolam, bendungan, serta area yang membutuhkan pemantauan perubahan level air secara kontinu.
Dengan removable ceramic filter, konstruksi stainless steel, perlindungan IP68, pilihan output analog dan digital, serta rentang pengukuran hingga 200 meter, HPT606 mendukung kebutuhan monitoring pada lingkungan dengan kandungan sedimen. Pemilihan rentang, output, kabel, dan opsi proteksi perlu menyesuaikan kondisi instalasi serta kebutuhan sistem.
