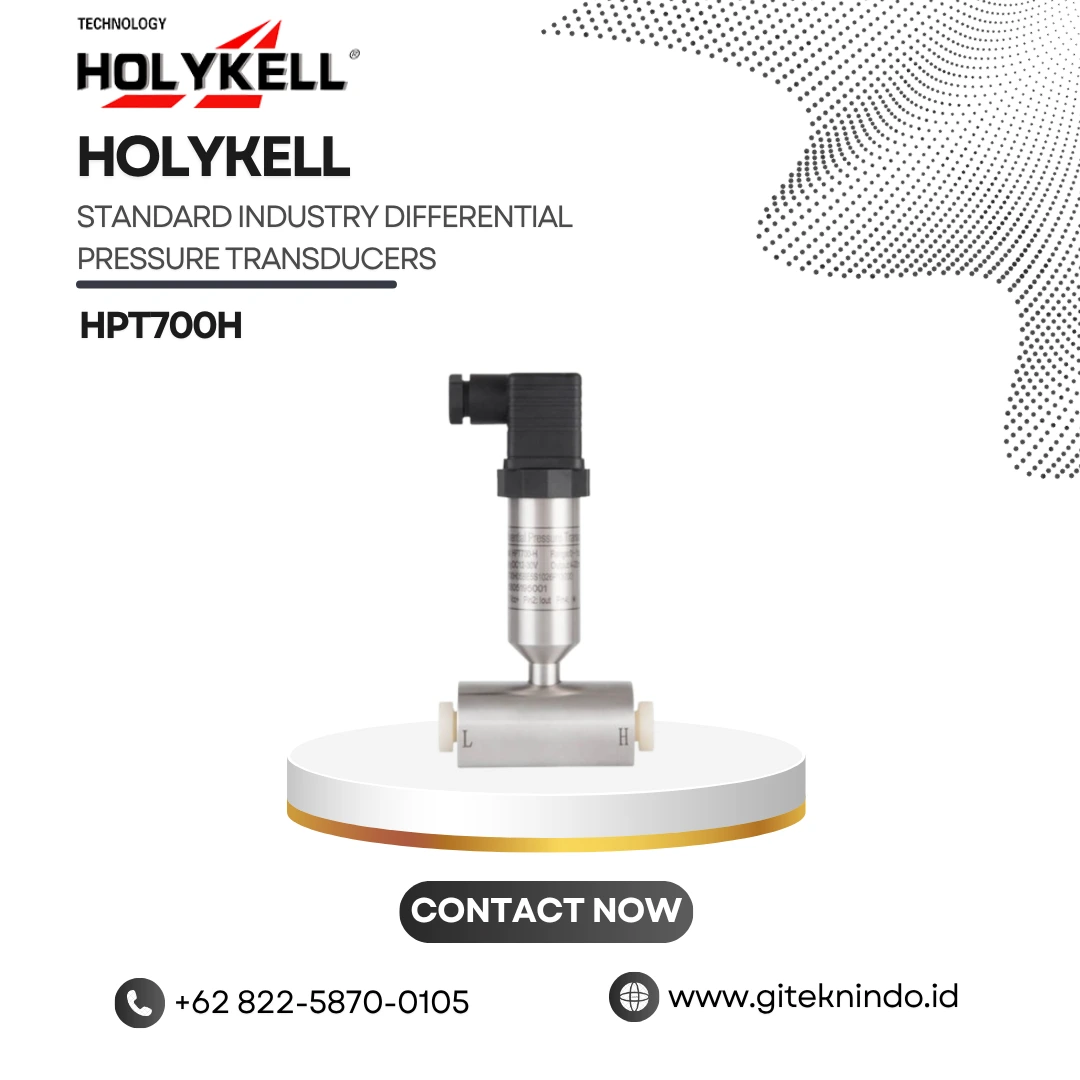

HPT700H Standard Industry Differential Pressure Transducers

HPT700H membantu operator membaca selisih tekanan pada dua titik dalam sistem industri. Model ini memakai precision micro-machined silicon core untuk menangkap perubahan nilai secara stabil. Rangkaian internal kemudian mengolah sinyal tersebut menjadi output yang dapat masuk ke PLC, controller, panel monitoring, atau perangkat akuisisi data.

HPT700H memakai double diaphragm sensor technology yang membantu menjaga akurasi dan kestabilan saat kedua port menerima kondisi operasi yang berbeda. Konstruksi all-welded juga mengurangi kebutuhan O-ring pada struktur utama. Karena itu, model ini cocok untuk sistem umum maupun aplikasi industri yang membutuhkan perangkat dengan struktur kuat.

Range dan Akurasi

HPT700H menyediakan beberapa pilihan range, mulai dari 10–50 kPa, 51–100 kPa, 101–200 kPa, hingga 201–1000 kPa. Pengguna dapat menentukan range sesuai kondisi kerja pada titik ukur. Pilihan tersebut membantu teknisi menyesuaikan unit dengan kebutuhan proses.

Akurasi standar mencapai ±0,5% F.S., sedangkan konfigurasi khusus dapat mencapai ±0,25% F.S. Stabilitas berada pada sekitar 0,1% F.S./year. Karakteristik tersebut membantu menjaga hasil pembacaan tetap konsisten selama penggunaan jangka panjang.

Selain itu, sistem menyediakan temperature compensation pada 0–50°C. Teknologi digital compensation membantu mengurangi pengaruh perubahan temperatur terhadap hasil pengukuran. Dengan demikian, perangkat dapat mempertahankan performa pada kondisi lingkungan yang berubah.

Output dan Integrasi

HPT700H menawarkan beberapa pilihan output, yaitu 4–20 mA, 0–5 V, 0–10 V, I²C, dan RS485. Pengguna dapat memilih jenis sinyal sesuai perangkat penerima dan arsitektur sistem.

Output 4–20 mA cocok untuk integrasi dengan PLC dan controller. Sementara itu, RS485 memberi pilihan komunikasi digital untuk sistem monitoring yang membutuhkan pertukaran data melalui jaringan serial. Teknisi juga dapat memilih output tegangan untuk perangkat dengan input analog.

Power supply mengikuti konfigurasi output. Sistem mendukung 7–30 VDC, 8–30 VDC, dan 15–30 VDC pada varian yang tersedia. Pilihan tersebut memberi fleksibilitas ketika teknisi menghubungkan perangkat ke sumber daya yang sudah ada.

Konstruksi dan Material

HPT700H memakai 316 stainless steel welded construction untuk menjaga kekuatan struktur. Bagian yang bersentuhan dengan media mendukung 316 stainless steel, sedangkan konfigurasi tertentu menyediakan 316L SST atau SUS321.

Silicone oil menjadi filling oil standar, sedangkan fluorocarbon oil hadir sebagai opsi. Pengguna dapat memilih jenis fluida berdasarkan kebutuhan aplikasi dan karakteristik media.

All-welded construction membantu menjaga kekuatan sambungan dan mengurangi penggunaan sealing tambahan. Struktur tersebut juga mendukung kebutuhan penggunaan pada lingkungan industri yang menuntut daya tahan dan kestabilan.

Perlindungan dan Kondisi Kerja

HPT700H mendukung ambient temperature -40°C hingga 85°C. Measuring medium bekerja pada rentang yang sama dan dapat mencapai -40°C hingga 125°C dengan cooling device pada kondisi yang sesuai.

Zero temperature drift berada pada 0,02% F.S./°C, sedangkan span temperature drift juga berada pada 0,02% F.S./°C. Parameter ini membantu teknisi memperkirakan perubahan hasil ketika temperatur lingkungan mengalami variasi.

Housing mendukung perlindungan hingga IP65 pada konfigurasi terminal box HPT700H. Selain itu, Holykell menawarkan Ex ia IIC T6 untuk kebutuhan area dengan persyaratan perlindungan tertentu.

Koneksi Proses

Teknisi dapat memilih beberapa pressure connection untuk menyesuaikan instalasi. Pilihan mencakup 1/4″-18 NPT female, G1/4″ male, dan G1/2″ male. Konfigurasi RG Ø8 atau Ø10 gas mouth juga tersedia melalui permintaan khusus.

Electrical connection menggunakan DIN43650 terminal box IP65 pada HPT700H. Koneksi tersebut membantu teknisi menghubungkan unit dengan sistem kontrol dan sumber daya secara lebih praktis.

Pengguna dapat menggabungkan perangkat dengan manifold tiga atau lima valve sesuai kebutuhan instalasi. Konfigurasi seperti ini membantu proses commissioning, isolasi, dan maintenance pada titik ukur.

Aplikasi Industri

HPT700H mendukung berbagai kebutuhan seperti process control, tank level measurement, filter performance monitoring, corrosive fluids and gas measurement, static pressure measurement and control, combustion chambers, serta clean rooms.

Pada tank, operator dapat memanfaatkan selisih tekanan untuk membantu memantau kondisi level cairan. Sistem filter juga dapat menggunakan perubahan nilai antara sisi inlet dan outlet untuk melihat performa penyaringan.

Untuk aplikasi flow, teknisi dapat menggabungkan unit dengan Pitot tube, orifice plate, atau mass flow meter. Sementara itu, sistem static pressure dapat memanfaatkan sinyal keluaran untuk kebutuhan monitoring dan kontrol.

Dengan micro-machined silicon core, double diaphragm technology, akurasi hingga ±0,25% F.S., beberapa pilihan output, digital temperature compensation, konstruksi stainless steel welded, dan opsi explosion protection, HPT700H memberikan solusi untuk kebutuhan instrumentasi industri. Giteknindo menyediakan HPT700H Standard Industry Differential Pressure Transducers untuk process control, tank monitoring, filter monitoring, flow measurement, dan berbagai aplikasi industri lainnya.
