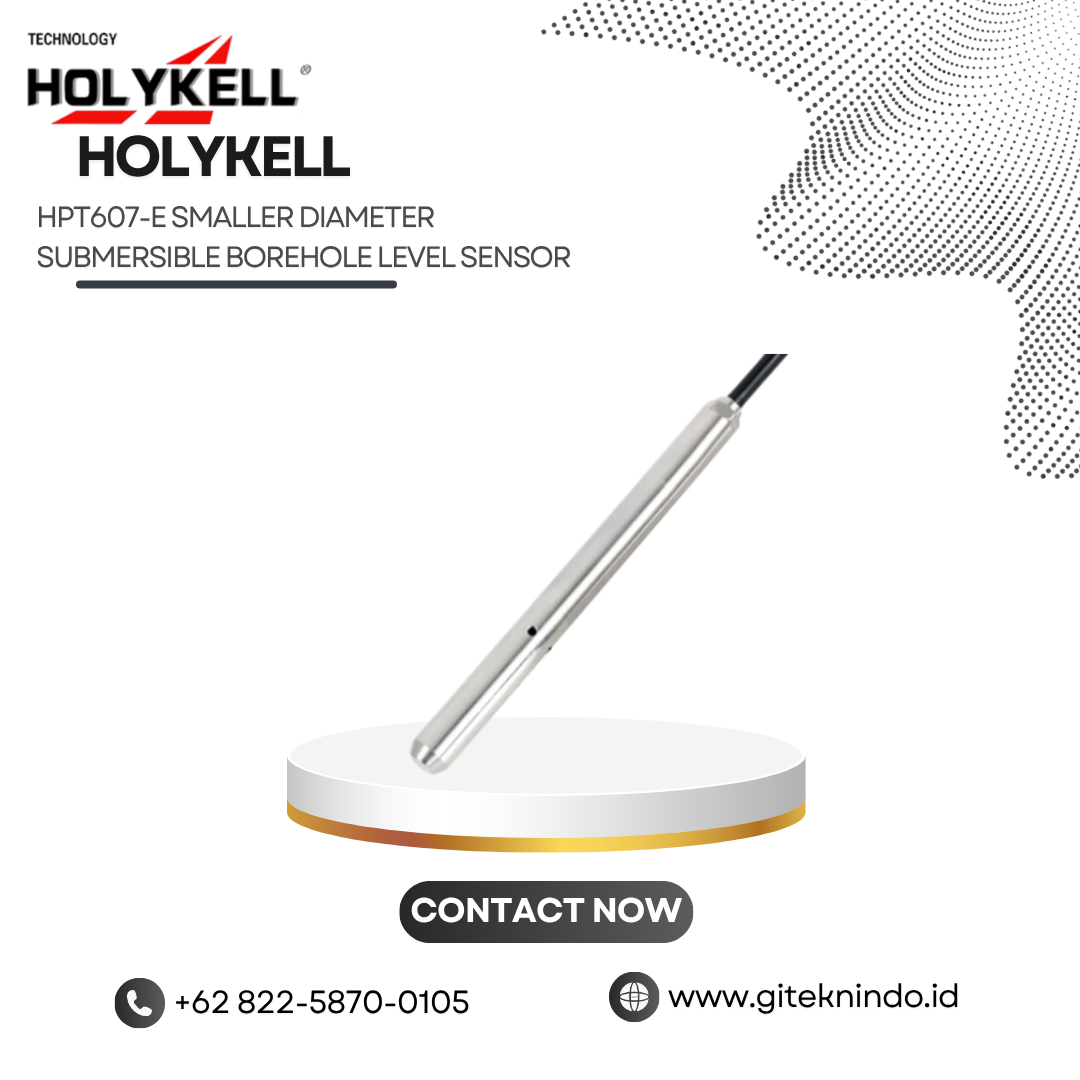

HPT607-E Submersible Borehole Level Sensor untuk Monitoring Air Tanah
HPT607-E Submersible Borehole Level Sensor merupakan sensor submersible yang mengukur level dan kedalaman air pada borehole, sumur dalam, serta sumber air lainnya. Sensor ini menggunakan elemen sensing piezoresistif untuk membaca tekanan hidrostatik. GITEKNINDO menyediakan solusi instrumentasi ini untuk kebutuhan monitoring level air secara kontinu dan terukur.
HPT607-E memiliki bodi berdiameter hanya 16 mm sehingga dapat masuk ke borehole dengan akses yang lebih kecil. Desain tersebut menjadi salah satu karakteristik utama sensor dibandingkan seri HPT607 dengan diameter 19 mm. Karena itu, pengguna dapat memilih HPT607-E ketika ruang pemasangan menjadi pertimbangan penting dalam sistem monitoring.
Desain Ramping untuk Borehole Berdiameter Kecil
Diameter Ø16 mm membuat HPT607-E sesuai untuk sumur atau borehole yang memiliki jalur pemasangan terbatas. Sensor tetap mempertahankan konstruksi stainless steel serta sistem elektronik yang mendukung pengukuran level air. Dengan ukuran yang ringkas, teknisi dapat memasang sensor pada titik pengukuran yang sulit dijangkau oleh sensor dengan bodi lebih besar.
HPT607-E juga menggunakan dua desain filtrasi untuk menyesuaikan kebutuhan pengukuran pada rentang tertentu. Sistem filtrasi tersebut membantu menjaga bagian sensing dari pengaruh lingkungan media. Selain itu, konstruksi sensor mendukung pengukuran berulang pada kondisi operasional yang menuntut.
Pengukuran Level hingga 200 Meter
HPT607-E menyediakan rentang pengukuran hingga 200 mH₂O atau sekitar 20 bar pada konfigurasi tertentu. Pengguna dapat memilih rentang berdasarkan kedalaman borehole dan kebutuhan monitoring. Konfigurasi tertentu juga mendukung rentang yang lebih rendah, mulai dari sekitar 0–5 mH₂O hingga 0–20 mH₂O.
Sensor membaca tekanan kolom air kemudian mengubahnya menjadi sinyal keluaran. Sistem monitoring dapat menerima sinyal tersebut melalui output analog atau komunikasi digital. Dengan cara ini, operator dapat memantau perubahan level air tanpa melakukan pengukuran manual secara berulang.
Teknologi Piezoresistif dan Kompensasi Temperatur
HPT607-E menggunakan elemen sensing piezoresistif dari Jerman yang bekerja bersama diafragma stainless steel 316L. Elemen tersebut mendeteksi tekanan fluida pada titik pemasangan sensor. Selanjutnya, rangkaian elektronik mengolah perubahan tekanan menjadi sinyal yang mewakili level air.
Sensor juga menggunakan kompensasi temperatur otomatis untuk menjaga kestabilan pengukuran ketika temperatur berubah. Akurasi tipikal mencapai ±0,5% F.S. pada temperatur 25 °C. Selain itu, produk memiliki stabilitas jangka panjang sekitar 0,15% F.S. ±0,05% sesuai data teknis yang tersedia.
Pilihan Output untuk Sistem Monitoring
HPT607-E menyediakan beberapa pilihan output sehingga pengguna dapat menyesuaikan sensor dengan sistem akuisisi data. Pilihan output mencakup 4–20 mA, 0–5 V, 1–5 V, 0–10 V, 0,5–4,5 V, dan RS485 Modbus RTU. Pengguna dapat menghubungkan sensor dengan data logger, perangkat telemetri, sistem monitoring, atau display yang kompatibel.
Output 4–20 mA sesuai untuk sistem instrumentasi yang menggunakan standar sinyal arus industri. Sementara itu, RS485 Modbus RTU mendukung komunikasi digital dengan perangkat monitoring yang kompatibel. GITEKNINDO dapat membantu menyesuaikan kebutuhan sensor dengan sistem monitoring dan akuisisi data yang digunakan.
Konstruksi Stainless Steel dan IP68
HPT607-E menggunakan housing stainless steel 316L dan diafragma stainless steel 316L. Konstruksi tersebut mendukung ketahanan sensor terhadap lingkungan pengukuran air. Sensor juga menggunakan bodi yang dilas untuk meningkatkan ketahanan terhadap shock dan gesekan selama penggunaan.
Selain itu, HPT607-E menggunakan struktur waterproof IP68 dengan desain tertutup. Struktur tersebut mendukung penggunaan sensor dalam kondisi terendam untuk kebutuhan monitoring level air. Kabel tetap juga menggunakan koneksi waterproof sehingga membantu menjaga perlindungan sistem elektronik selama pemasangan di dalam borehole.
Monitoring Air Tanah dan Sumur Dalam
HPT607-E mendukung berbagai aplikasi monitoring air tanah. Pengguna dapat memasang sensor pada deep well dan borehole untuk memantau perubahan level air. Sensor juga mendukung pengukuran down-hole serta monitoring permukaan air pada berbagai sistem pemantauan lingkungan.
Selain itu, HPT607-E dapat digunakan pada drilling platform, lift station, pumping station, dan sistem monitoring storm water. Ukuran Ø16 mm membuat sensor sangat sesuai untuk aplikasi yang membutuhkan probe dengan diameter kecil. GITEKNINDO dapat menyediakan solusi instrumentasi untuk mendukung kebutuhan monitoring pada berbagai lingkungan tersebut.
Solusi Monitoring Level pada Ruang Terbatas
HPT607-E menggabungkan desain Ø16 mm, teknologi piezoresistif, kompensasi temperatur otomatis, serta perlindungan IP68 dalam satu sensor. Kombinasi tersebut mendukung pengukuran level air pada borehole dan sumur yang memiliki ruang pemasangan terbatas.
Dengan rentang hingga 200 mH₂O dan berbagai pilihan output, sensor dapat menyesuaikan kebutuhan sistem monitoring yang berbeda. Oleh karena itu, HPT607-E menjadi pilihan teknis untuk kebutuhan pengukuran air tanah, deep well, borehole, dan aplikasi level air lainnya yang memerlukan sensor berdiameter kecil.
