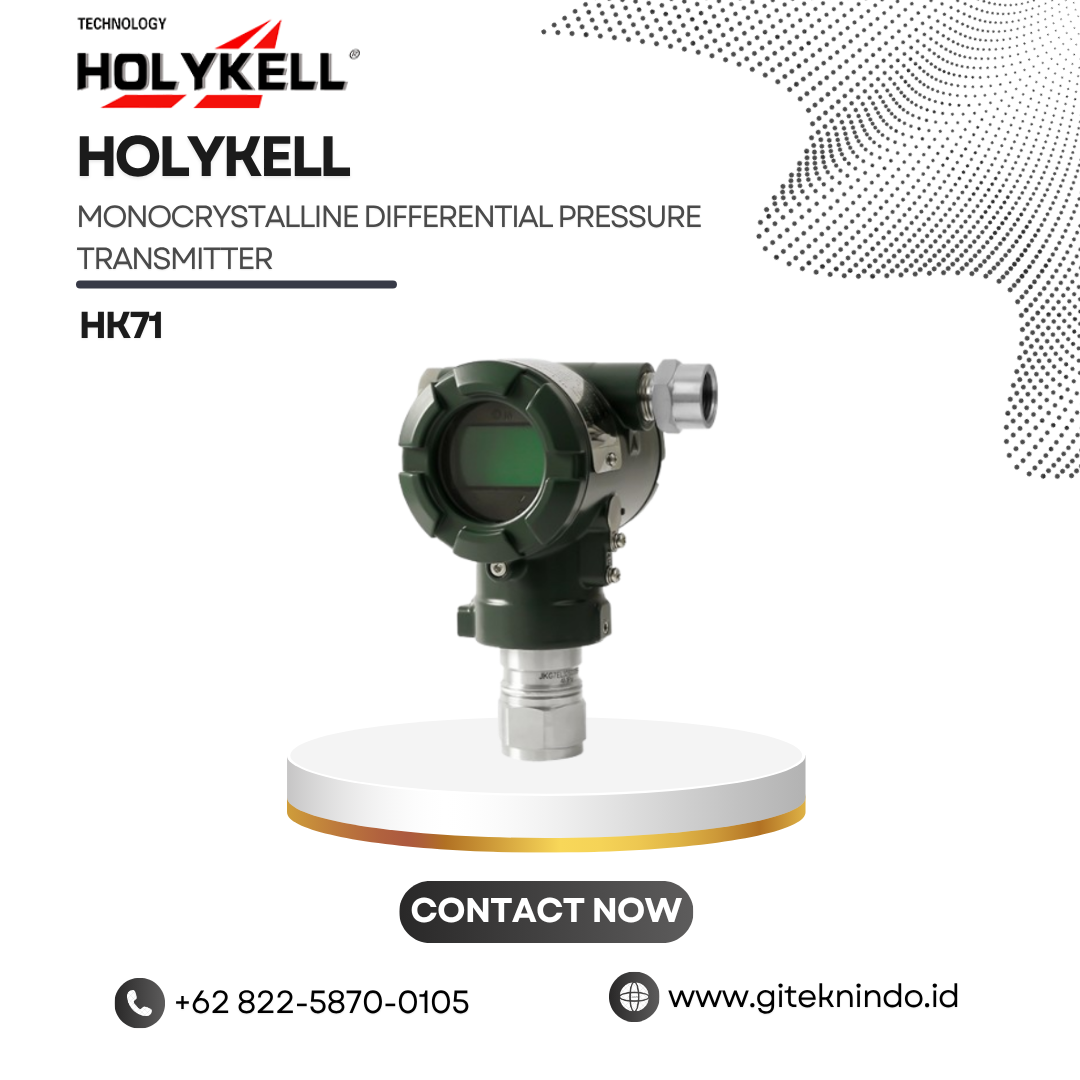

HK71 Monocrystalline Differential Pressure Transmitter

Monocrystalline Pressure Transmitter HK71 membantu operator memantau tekanan pada sistem proses dengan teknologi sensor silicon monocrystalline. HK71 memakai desain compact direct-mounted yang memungkinkan teknisi memasang unit langsung pada titik proses. Rangkaian elektronik internal mengolah sinyal sensor dan mengirimkan hasil pengukuran melalui output 4–20 mA serta komunikasi HART pada konfigurasi yang sesuai.

Model ini mendukung gauge pressure dan absolute pressure untuk gas, steam, serta kebutuhan pengukuran liquid pada aplikasi tertentu. Pengguna dapat memanfaatkan hasil pengukuran untuk monitoring tekanan, level, volume, atau massa liquid sesuai konfigurasi sistem. Bentuk yang ringkas juga membantu teknisi ketika ruang pemasangan terbatas.

Pengukuran Tekanan dengan Sensor Monocrystalline

HK71 memakai high-precision monocrystalline silicon sensor untuk membaca perubahan tekanan. Teknologi tersebut bekerja bersama microprocessor dan sistem digital isolation yang membantu menjaga kestabilan sinyal. 24-bit ADC memproses data sensor dengan resolusi tinggi sehingga perangkat dapat memberikan hasil pengukuran yang presisi.

Akurasi tersedia dalam pilihan ±0,2%, ±0,1%, dan ±0,075% F.S. Varian ±0,075% F.S. mendukung kebutuhan instrumentasi yang memerlukan tingkat presisi tinggi. Stabilitas mencapai ±0,1% selama tiga tahun, sehingga pengguna dapat mempertahankan konsistensi pembacaan dalam pemakaian jangka panjang.

Pilihan pressure range mencakup beberapa tingkat pengukuran. Konfigurasi gauge pressure dapat mengikuti range dari -6 hingga 6 kPa, -40 hingga 40 kPa, -100 hingga 100 kPa, -100 hingga 400 kPa, -100 hingga 4000 kPa, hingga -100 hingga 16.000 kPa. Untuk absolute pressure, konfigurasi mencapai 0–40 kPa, 0–250 kPa, dan 0–2000 kPa.

Output 4–20 mA dan HART

HK71 menyediakan 4–20 mA untuk integrasi dengan PLC, controller, panel monitoring, dan sistem akuisisi data. Varian tertentu menambahkan HART protocol agar teknisi dapat melakukan komunikasi digital dengan perangkat.

Operator dapat memantau sinyal analog melalui sistem kontrol, sedangkan teknisi dapat memakai HART handheld communicator atau komputer dengan software yang kompatibel untuk mengakses parameter. Konfigurasi ini membantu proses commissioning, adjustment, dan pemeriksaan tanpa mengandalkan banyak perangkat tambahan.

Sistem juga mendukung linear output dan square root output. Mode linear cocok untuk pengukuran tekanan secara langsung. Mode square root dapat mendukung aplikasi flow yang memanfaatkan perubahan tekanan sebagai parameter perhitungan.

Automatic diagnosis membantu sistem mengenali gangguan pada sensor atau rangkaian. Ketika terjadi kegagalan, unit dapat mengirim 3,9 mA atau 21,0 mA sesuai pengaturan alarm sehingga sistem kontrol dapat mengenali kondisi tersebut.

LCD dan OLED untuk Pembacaan Lokal

Operator dapat memilih LCD atau OLED untuk melihat nilai tekanan dari lokasi pemasangan. Pilihan indikator lokal membantu teknisi ketika melakukan commissioning, inspeksi, dan pengecekan titik ukur.

LCD mendukung pembacaan berbagai satuan, sedangkan OLED memberikan pilihan untuk kebutuhan temperatur rendah. Modul LCD bekerja pada -20°C hingga 70°C, sementara modul OLED mampu bekerja pada -40°C hingga 80°C.

Tiga tombol pada bagian housing memberikan akses langsung ke menu. Teknisi dapat mengatur parameter, melakukan zero setting, dan menjalankan shortcut operation tanpa harus selalu membuka perangkat melalui sistem eksternal.

Kompensasi Temperatur dan Tekanan

HK71 memakai dual compensation technology untuk mengurangi pengaruh temperatur dan static pressure terhadap hasil pengukuran. Sensor temperatur internal membantu rangkaian melakukan kompensasi ketika kondisi lingkungan berubah.

Ambient temperature mendukung -40°C hingga 85°C. Measuring medium temperature mencapai -40°C hingga 120°C, sedangkan storage temperature berada pada -40°C hingga 105°C.

Pengguna juga dapat mengatur damping tambahan dari 0 hingga 100 detik. Teknisi dapat menentukan nilai tersebut berdasarkan karakter perubahan tekanan pada sistem. Pengaturan damping membantu menjaga respons sinyal tetap sesuai kebutuhan monitoring.

Penyesuaian Zero dan Range

Teknisi dapat melakukan zero point setting dan range adjustment dalam batas pengukuran. Fitur tersebut membantu proses setup ketika nilai awal membutuhkan penyesuaian di lapangan.

Pada range yang sangat rendah, perubahan posisi terhadap permukaan diaphragm dapat memengaruhi zero position. Operator dapat melakukan zero adjustment untuk mengoreksi perubahan tersebut tanpa mengubah range utama.

Struktur digital juga mendukung pengaturan melalui tiga tombol pada unit atau melalui komunikasi HART pada varian yang sesuai. Fleksibilitas ini membantu teknisi saat melakukan commissioning maupun maintenance.

Konstruksi dan Koneksi

HK71 menyediakan beberapa pilihan material untuk pressure connector dan diaphragm. Konfigurasi dapat menggunakan 316 stainless steel, Hastelloy C alloy, Monel, Tantalum, atau gold plating sesuai pilihan produk.

Pressure connection tersedia dalam pilihan M20×1.5 male, G1/2 male, G1/4 male, 1/2 NPT male, dan 1/2 NPT female. Pengguna dapat menentukan koneksi berdasarkan instalasi proses yang tersedia.

Pilihan filling fluid mencakup silicone oil dan fluoro oil. Teknisi dapat menentukan jenis fluida berdasarkan karakteristik media serta kebutuhan aplikasi.

Housing mendukung perlindungan IP67. Perangkat juga menyediakan opsi Ex d IIC T6 dan Ex ia IIC T6 untuk kebutuhan area dengan persyaratan explosion protection sesuai konfigurasi.

Instalasi Direct-Mounted

Desain in-line dan compact membantu teknisi melakukan pemasangan secara langsung pada titik proses. Pengguna tidak selalu membutuhkan heat tracing dan insulation untuk instalasi pada kondisi yang sesuai.

Pilihan mounting bracket tersedia untuk menyesuaikan posisi perangkat dengan instalasi. Teknisi dapat menentukan tube bending bracket, board-mounted bending bracket, atau tube-mounted flat bracket sesuai kebutuhan sistem.

Desain tersebut membantu mengurangi kebutuhan komponen tambahan dan membuat proses pemasangan lebih praktis, terutama pada area dengan ruang kerja terbatas.

Kebutuhan Sistem Industri

Monocrystalline Pressure Transmitter HK71 mendukung kebutuhan pengukuran pada gas, steam, dan liquid. Pengguna dapat mengolah differential pressure atau pressure data sesuai konfigurasi dan kebutuhan sistem.

Aplikasi mencakup hazardous area, aerospace, automotive, medical equipment, HVAC, process control, serta pengukuran level, volume, dan massa liquid. Pada sistem HVAC, operator dapat memantau tekanan untuk membantu pengawasan proses. Pada instalasi industri, sinyal 4–20 mA dapat masuk ke sistem kontrol untuk kebutuhan monitoring dan otomatisasi.

Kombinasi sensor monocrystalline, akurasi hingga ±0,075% F.S., 24-bit ADC, output 4–20 mA, opsi HART, LCD/OLED, digital compensation, zero adjustment, IP67, serta pilihan proteksi hazardous area membuat HK71 cocok untuk berbagai kebutuhan instrumentasi. Giteknindo menyediakan HK71 Monocrystalline Differential Pressure Transmitter untuk monitoring tekanan, process control, HVAC, serta berbagai aplikasi industri yang membutuhkan pengukuran tekanan stabil dan presisi.
