Deskripsi

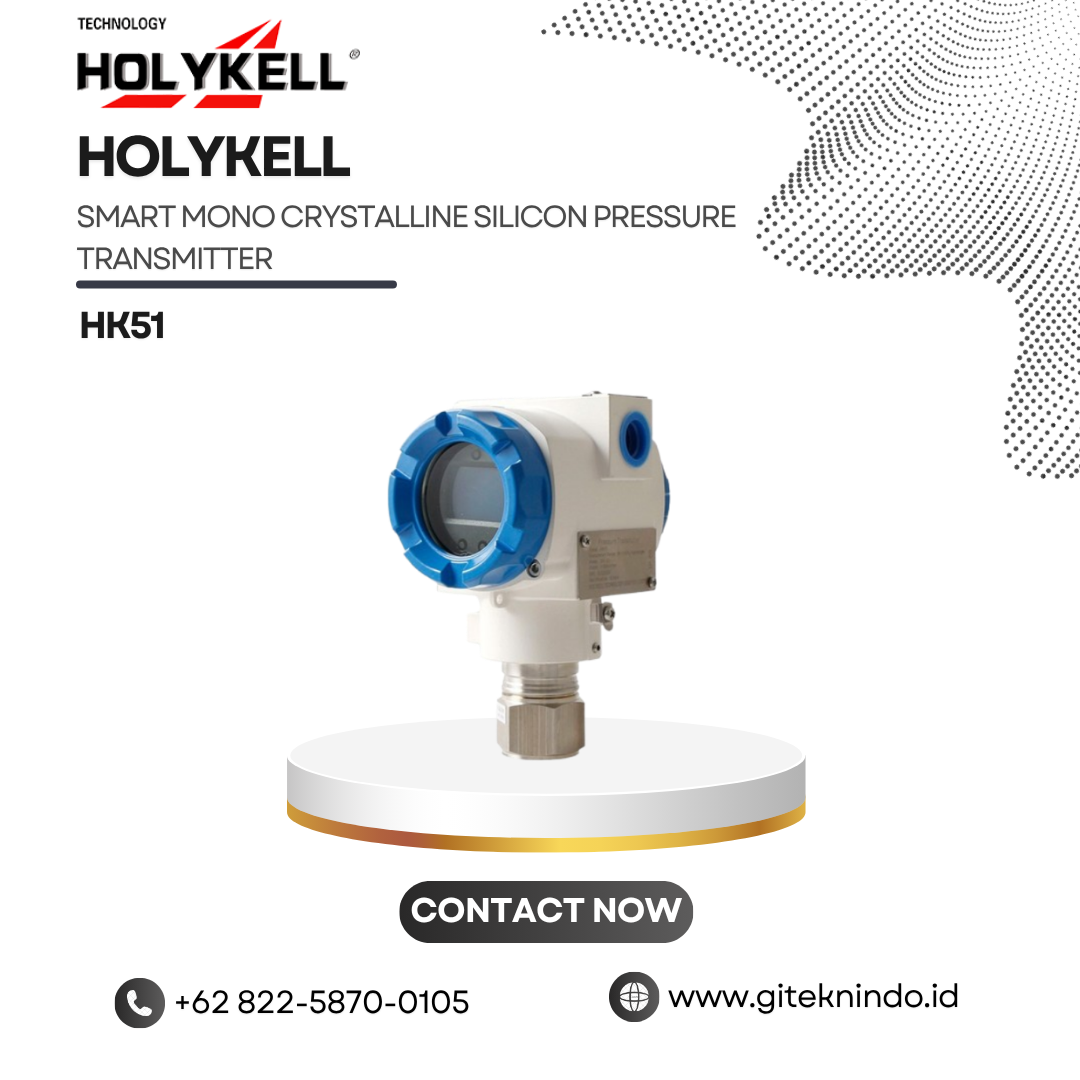

HK51 Smart Mono crystalline Silicon Pressure Transmitter
Silicon Pressure Transmitter HK51 membantu operator memantau tekanan pada sistem proses dengan tingkat akurasi tinggi. HK51 memakai teknologi monocrystalline silicon untuk membaca tekanan dan mengolah hasil pengukuran melalui rangkaian elektronik digital. Sinyal dari sensor kemudian keluar melalui 4–20 mA dan komunikasi HART untuk kebutuhan monitoring serta kontrol.
Model ini mendukung gauge pressure dan absolute pressure pada gas dan steam. Pengguna juga dapat memanfaatkan HK51 untuk pengukuran level, volume, atau massa liquid melalui konfigurasi aplikasi yang sesuai. Bentuk smart transmitter membantu teknisi melakukan pengaturan parameter langsung di area kerja sekaligus mengintegrasikan data dengan sistem kontrol.
Range dan Akurasi
HK51 menyediakan pressure range mulai dari 0–5 kPa hingga 100 MPa. Pengguna dapat menentukan range berdasarkan tekanan aktual pada titik ukur. Pilihan range yang luas membuat model ini cocok untuk berbagai sistem proses dengan kebutuhan tekanan rendah hingga tinggi.
Akurasi mencapai 0,075% F.S. sesuai spesifikasi produk. Tingkat presisi ini mendukung kebutuhan instrumentasi yang memerlukan pembacaan konsisten. Sistem juga memakai temperature compensation dan static pressure compensation untuk membantu mengurangi pengaruh perubahan temperatur, static pressure, dan overpressure terhadap hasil pengukuran.
Microprocessor internal mengolah sinyal sensor secara digital. Teknisi dapat melakukan adjustment pada titik nol dan full scale sesuai kebutuhan sistem. Fitur tersebut memudahkan proses setup ketika nilai pengukuran memerlukan penyesuaian di lapangan.
Output 4–20 mA dan HART
HK51 menghasilkan 4–20 mA + HART protocol untuk integrasi dengan PLC, controller, panel instrumentasi, maupun perangkat monitoring. Output analog membantu sistem kontrol membaca perubahan tekanan secara kontinu, sedangkan HART memberikan akses komunikasi untuk konfigurasi dan pemeriksaan parameter.
Teknisi dapat memakai perangkat komunikasi HART untuk membaca informasi pengukuran atau mengubah parameter tertentu. Sistem juga mendukung linear output dan square root output sesuai kebutuhan aplikasi.
Mode square root dapat membantu sistem yang menggunakan perubahan tekanan sebagai dasar pengukuran flow. Pengguna dapat menentukan mode output berdasarkan kebutuhan pengolahan data pada sistem kontrol.
HK51 juga memiliki saturation current 3,8–20,8 mA dan alarm current 3,6–22,8 mA. Rentang tersebut membantu controller membedakan kondisi normal dari kondisi alarm sesuai konfigurasi sistem.
LCD dan Pengaturan Lokal
Operator dapat memantau nilai tekanan melalui 5-digit backlit LCD. Tampilan dengan lampu latar membantu teknisi membaca data ketika kondisi pencahayaan di area kerja kurang ideal.
LCD mendukung beberapa format pembacaan, seperti Pa, kPa, MPa, %, dan psi. Pengguna dapat memilih satuan yang sesuai dengan standar pada instalasi.
Tiga tombol pada bagian atas housing memberikan akses langsung ke menu pengaturan. Teknisi dapat melakukan zero adjustment dan full-scale adjustment tanpa harus membawa perangkat eksternal untuk setiap proses pengaturan.
Selain pengaturan lokal, konfigurasi software juga dapat membantu teknisi melakukan adjustment dari sistem komunikasi yang kompatibel. Fleksibilitas ini mendukung proses commissioning dan maintenance pada instalasi industri.
Konstruksi dan Adaptasi Lingkungan
HK51 memakai konstruksi yang mendukung kebutuhan lingkungan industri dengan perubahan temperatur dan tekanan. Teknologi kompensasi digital membantu mengurangi pengaruh kondisi lingkungan terhadap hasil pengukuran.
Model ini bekerja pada ambient temperature -40°C hingga +85°C. Pada konfigurasi dengan fluorine oil, rentang ambient temperature menjadi -10°C hingga +60°C. Storage temperature mencapai -40°C hingga +90°C.
Perangkat juga mengikuti standar EMC untuk membantu menjaga performa sistem elektronik ketika bekerja di lingkungan dengan gangguan elektromagnetik. Teknisi tetap perlu menyesuaikan pemasangan dan jalur kabel dengan kondisi instalasi agar sistem memperoleh performa yang optimal.
Koneksi Proses
HK51 menggunakan M20 × 1.5 sebagai pressure port pada konfigurasi produk yang tercantum di halaman Holykell. Sambungan tersebut memudahkan teknisi menghubungkan unit ke pressure piping dan instalasi proses yang sesuai.
Holykell juga menyediakan opsi pemasangan menggunakan three-valve atau five-valve set. Teknisi dapat memanfaatkan valve set untuk membantu proses commissioning, maintenance, dan pemeriksaan tanpa harus mengganggu aliran proses pada kondisi tertentu.
Posisi pemasangan ikut memengaruhi hasil pengukuran. Perubahan posisi dalam arah yang sejajar dengan diaphragm tidak menimbulkan zero drift, sedangkan perubahan lebih dari 90° dapat memengaruhi titik nol. Teknisi dapat melakukan zero adjustment untuk mengoreksi perubahan tersebut.
Pengaturan Damping dan Respons
HK51 memiliki response time sekitar 90 ms. Karakteristik tersebut membantu perangkat mengikuti perubahan tekanan pada sistem dengan cepat.
Teknisi dapat mengatur damping atau time constant pada rentang 0 hingga 99,9 detik. Pengaturan ini membantu pengguna menyesuaikan respons sinyal dengan karakter perubahan tekanan pada sistem proses.
Filter constant juga dapat mengikuti konfigurasi perangkat, sedangkan self-stability factor menyediakan opsi adjustment untuk kebutuhan tertentu. Berbagai pengaturan tersebut membantu teknisi menyesuaikan karakter output dengan sistem kontrol yang digunakan.
Untuk Sistem Proses Industri
Silicon Pressure Transmitter HK51 mendukung berbagai kebutuhan pengukuran pada sistem proses. Pengguna dapat memanfaatkannya untuk absolute dan gauge pressure pada gas dan steam, serta kebutuhan level, volume, atau mass measurement pada liquid.
Aplikasi juga mencakup hazardous area, aerospace, automotive, medical equipment, HVAC, dan process control. Pada area dengan persyaratan keselamatan khusus, HK51 menyediakan opsi intrinsically safe dan konfigurasi explosion protection sesuai varian yang dipilih.
Untuk kebutuhan monitoring tekanan, operator dapat membaca data melalui LCD lokal dan mengirim sinyal menuju sistem kontrol melalui output 4–20 mA. Teknisi kemudian dapat memanfaatkan HART untuk melakukan konfigurasi dan pemeriksaan parameter.
Dengan teknologi monocrystalline silicon, akurasi hingga 0,075% F.S., output 4–20 mA + HART, LCD backlit 5 digit, temperature compensation, static pressure compensation, pressure range hingga 100 MPa, dan opsi proteksi hazardous area, HK51 menawarkan solusi untuk kebutuhan instrumentasi proses. Giteknindo menyediakan HK51 Smart Mono crystalline Silicon Pressure Transmitter untuk monitoring tekanan, process control, HVAC, serta berbagai kebutuhan instrumentasi industri.
