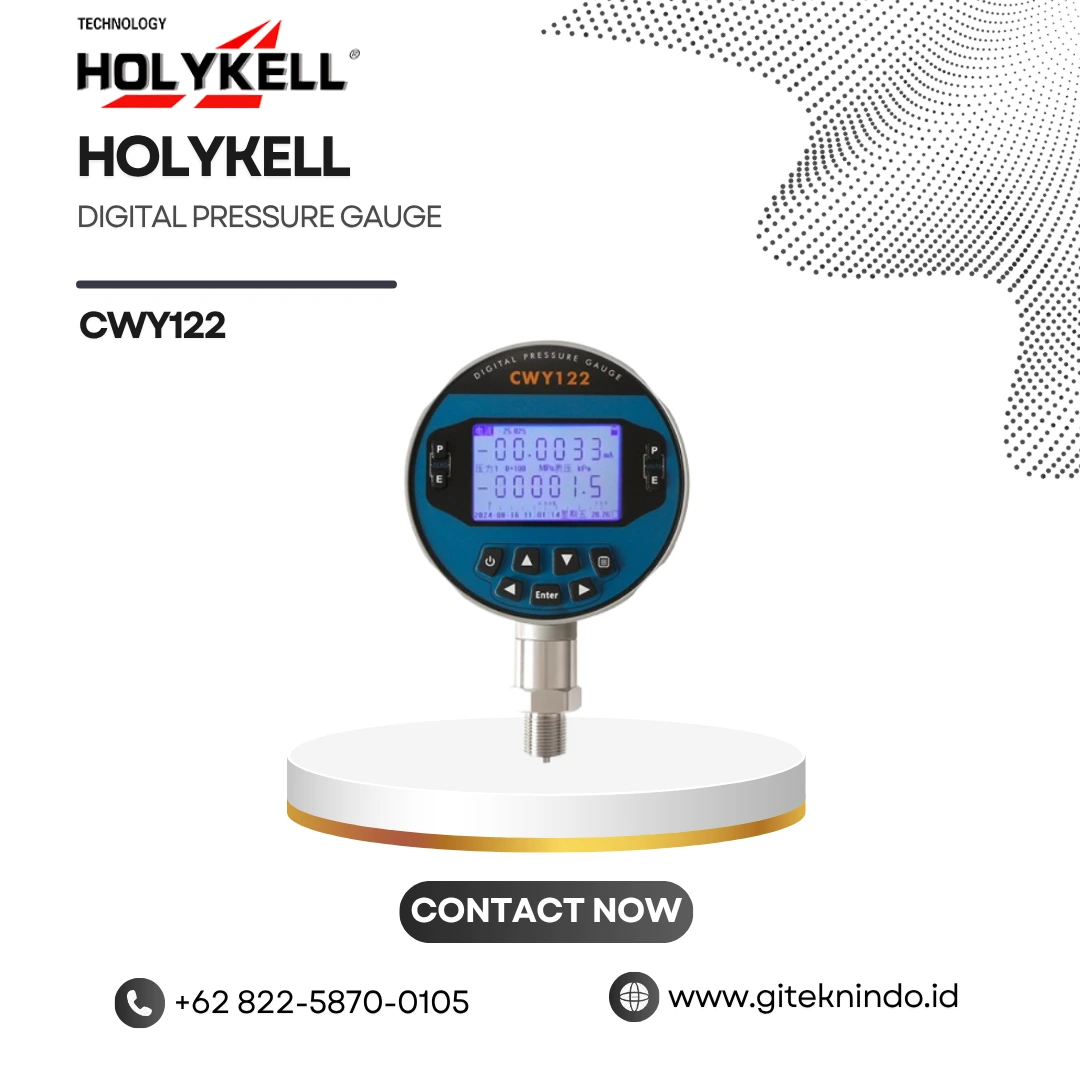

CWY122 Digital Pressure Gauge
Digital Pressure Gauge CWY122 membantu teknisi melakukan pengukuran dan kalibrasi secara akurat di lapangan maupun laboratorium. CWY122 menggabungkan pengukuran tekanan, tegangan, dan arus dalam satu perangkat portabel. Sistem juga menyediakan peak recording, file storage, leak testing, pengukuran temperatur lingkungan, serta output 24 VDC untuk mendukung berbagai kebutuhan pengujian.
Bentuk portabel memudahkan operator membawa unit ke lokasi pengukuran. Selain itu, teknisi dapat menghubungkannya ke automatic calibration system atau berbagai pressure source untuk membangun sistem kalibrasi yang lebih lengkap.
Pengukuran dan Akurasi
CWY122 menawarkan akurasi hingga ±0,1% F.S. pada konfigurasi standar. Pengguna dapat memilih akurasi ±0,05% F.S. atau ±0,02% F.S. melalui konfigurasi khusus. Pilihan tersebut membantu teknisi menentukan tingkat ketelitian sesuai kebutuhan alat.
Rentang pengukuran utama mencapai -0,1 hingga 250 MPa melalui konfigurasi khusus. Sistem mendukung gas dan liquid pada pilihan range tertentu. Teknisi dapat menentukan range berdasarkan kebutuhan alat ukur atau sistem kalibrasi.
Selain nilai utama, CWY122 juga dapat menyimpan peak value untuk membantu operator memantau nilai tertinggi selama proses pengujian. Fitur ini berguna ketika sistem mengalami perubahan nilai yang cepat.
Pengukuran Tegangan dan Arus
CWY122 tidak hanya membaca tekanan. Perangkat ini juga memiliki digital voltmeter dan ammeter dengan resolusi tinggi.
Rentang pengukuran tegangan mencapai -50 hingga 50 V dengan resolusi 0,1 mV. Sementara itu, pengukuran arus mencakup -25 hingga 25 mA dengan resolusi 0,1 µA. Sistem memberikan akurasi hingga ±(0,01% R.D. + 0,005% F.S.) untuk kedua fungsi tersebut.
Kemampuan tersebut membuat teknisi dapat melakukan beberapa pemeriksaan melalui satu alat. Operator bisa memeriksa output perangkat, membandingkan nilai listrik, dan melakukan pengujian instrumentasi tanpa membawa banyak meter tambahan.
Leak Testing dan Peak Recording
CWY122 menyediakan fungsi leak detection untuk membantu teknisi memeriksa kebocoran pada sistem. Operator dapat menjalankan pengujian lalu melihat perubahan nilai selama periode pemeriksaan.
Fitur peak recording membantu sistem mencatat nilai tertinggi yang muncul selama pengujian. Selanjutnya, pengguna dapat memanfaatkan data tersebut untuk evaluasi atau dokumentasi hasil pemeriksaan.
File storage juga membantu teknisi menyimpan hasil pengujian di dalam perangkat. Dengan cara ini, operator dapat mengelola data pengukuran tanpa harus mencatat seluruh hasil secara manual.
Komunikasi dan Data
CWY122 mendukung RS485 dan RS232 untuk komunikasi dengan komputer atau calibration software. Teknisi dapat memilih interface berdasarkan perangkat yang tersedia.
RS485 mampu mengirim data secara real-time dengan jarak hingga 1000 meter pada kondisi kabel yang sesuai. Sementara itu, RS232 mendukung jarak sekitar 3–5 meter.
Calibration software dapat menerima data dari CWY122, kemudian membantu proses pencatatan, pembuatan tabel otomatis, perhitungan error, dan pencetakan hasil kalibrasi. Fitur tersebut mempercepat proses dokumentasi dan mengurangi pekerjaan pencatatan manual.
Catu Daya dan Pengoperasian
CWY122 memakai battery power sebagai sumber utama. Pengguna juga dapat memakai adaptor 5 VDC dari AC220V ke DC5V/1A melalui USB-T untuk pengisian.
Indikator pengisian membantu operator mengetahui kondisi baterai. Lampu merah menunjukkan proses charging, sedangkan lampu hijau menunjukkan baterai sudah penuh.
Unit juga menyediakan 24 VDC output dengan kapasitas beban maksimum 50 mA. Teknisi dapat memanfaatkan output tersebut untuk kebutuhan tertentu pada perangkat yang sedang diuji.
Koneksi dan Port
Standar electrical connection menggunakan Φ4 mm jack, sedangkan charging menggunakan USB-T type socket. Untuk komunikasi, unit memakai DB9 socket.
Sambungan utama menggunakan M20×1.5. Untuk pengukuran differential, CWY122 memakai tail-type quick connector yang kompatibel dengan selang PVC atau silikon berdiameter dalam 4 mm. Pengguna juga dapat meminta pressure fitting khusus sesuai kebutuhan instalasi.
Lapangan dan Laboratorium
CWY122 mendukung penggunaan di aerospace, construction, metallurgy, power, petroleum, chemical, food, pharmaceuticals, metrology, dan instrumentation manufacturing.
Pada laboratorium, teknisi dapat memakai unit untuk kalibrasi pressure gauge, pressure transmitter, pressure switch, dan berbagai instrumen lainnya. Sementara itu, tim maintenance dapat membawanya ke lapangan untuk pemeriksaan langsung.
Dengan kombinasi akurasi hingga ±0,02% F.S., rentang hingga 250 MPa melalui konfigurasi khusus, pengukuran tegangan dan arus, peak recording, file storage, leak testing, RS485/RS232, battery operation, dan output 24 VDC, CWY122 memberikan solusi portabel untuk pengukuran dan kalibrasi. Giteknindo menyediakan CWY122 Digital Pressure Gauge untuk kebutuhan pengujian, kalibrasi, maintenance, dan verifikasi berbagai instrumen.
