Deskripsi

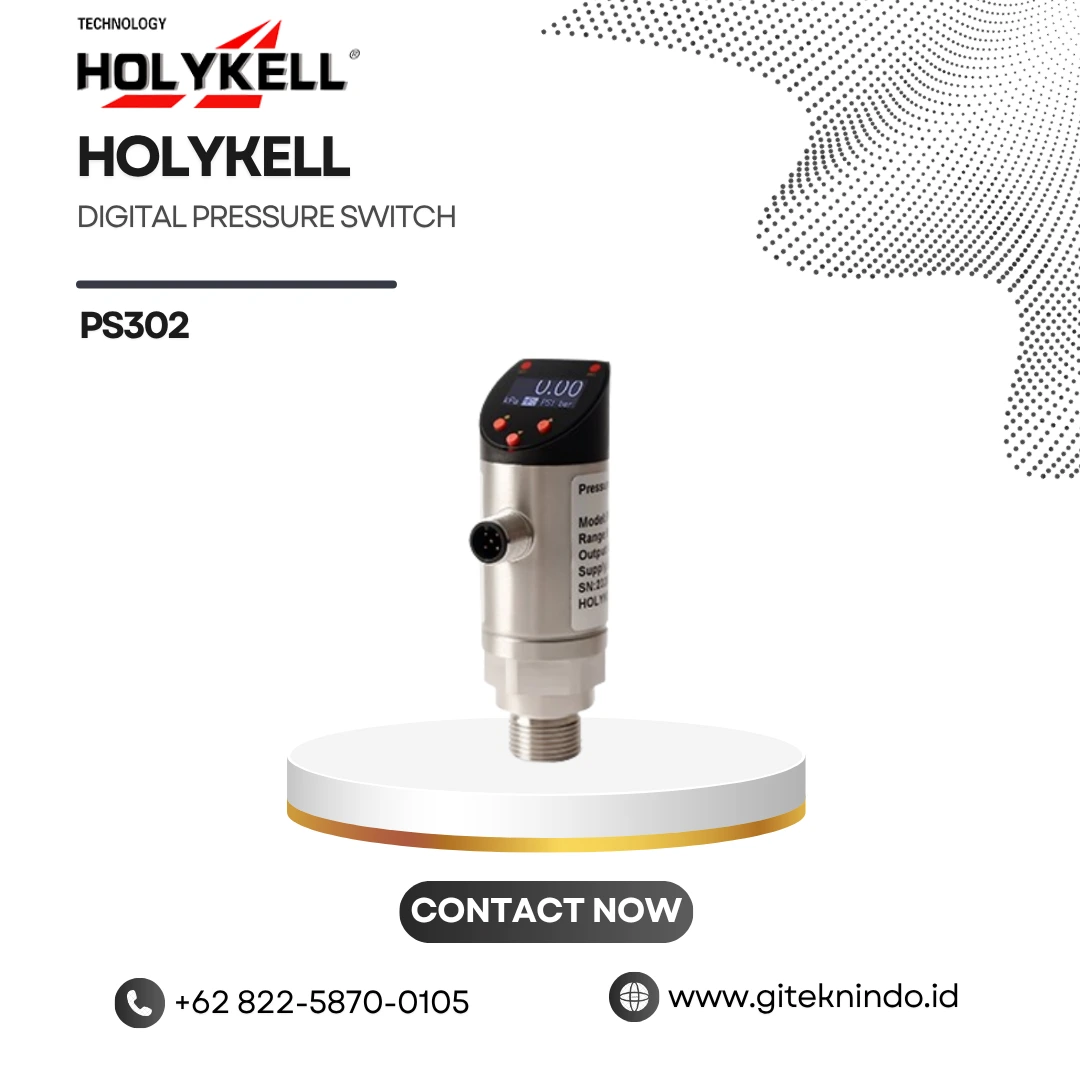

PS302 Digital Pressure Switch
PS302 membantu operator memantau sekaligus mengontrol tekanan pada berbagai sistem industri. Perangkat ini menggabungkan fungsi pengukuran, indikator lokal, output, dan switching dalam satu unit. PS302 memakai monocrystalline silicon smart sensor untuk membaca perubahan tekanan secara presisi. Selanjutnya, rangkaian internal mengolah nilai tersebut dan mengirimkan sinyal ke sistem kontrol.
Operator dapat melihat nilai tekanan melalui OLED display pada bagian depan. Sementara itu, LED node action membantu teknisi mengenali kondisi switching secara langsung. Bentuk digitalnya juga memudahkan proses pengaturan saat commissioning maupun pemeriksaan rutin.
Pengukuran dan Range
PS302 menawarkan rentang pengukuran hingga 0–1 MPa. Pengguna dapat menentukan titik kerja berdasarkan kondisi sistem dan kebutuhan kontrol.
Akurasi mencapai 0,5% F.S. sehingga unit mampu mendukung pengukuran dengan tingkat presisi yang baik. Sistem juga mampu menangani overload sekitar 150–300% F.S., bergantung pada konfigurasi.
Selain itu, PS302 menyediakan fungsi zero calibration melalui tombol shortcut. Teknisi dapat melakukan pengaturan titik nol secara cepat tanpa membutuhkan perangkat tambahan. Pengguna juga dapat mengganti satuan dengan cepat melalui tombol yang sama.
Switching PNP dan NPN
PS302 mendukung PNP dan NPN sehingga teknisi dapat memilih logika switching sesuai rangkaian kontrol. Pengguna juga dapat menentukan nilai alarm pada seluruh area pengukuran.
Dua tipe switching tersebut membuat unit fleksibel untuk berbagai PLC dan controller. Teknisi dapat menyesuaikan output dengan arsitektur sistem tanpa mengganti fungsi utama perangkat.
Selain switching, PS302 juga menyediakan 4–20 mA output. PLC atau controller dapat membaca sinyal tersebut secara kontinu, sedangkan operator tetap dapat melihat nilai melalui OLED.
Pengaturan Respons
Sistem menyediakan adjustable response time untuk menyesuaikan respons switching dengan karakter perubahan tekanan. Teknisi dapat mengatur waktu respons agar unit tidak terlalu cepat merespons perubahan sesaat pada kondisi tertentu.
PS302 juga memakai damping dan filtering algorithms untuk membantu menjaga kestabilan sinyal switching. Fitur ini berguna pada sistem yang mengalami perubahan tekanan kecil atau fluktuasi dalam waktu singkat.
Operator dapat mengakses parameter melalui tombol pada unit. Karena itu, proses setup terasa lebih praktis dan tidak selalu membutuhkan komputer atau alat komunikasi eksternal.
OLED dan Rotasi Unit
OLED memberikan informasi nilai pengukuran secara langsung kepada operator. Tampilan ini membantu teknisi saat melakukan pengecekan di area kerja tanpa harus melihat panel kontrol utama.
Bagian display dapat berputar hingga 180°, sedangkan body unit dapat berputar hingga 300°. Teknisi dapat mengubah orientasi tersebut agar posisi pembacaan dan koneksi sesuai dengan kondisi pemasangan.
Fleksibilitas ini sangat membantu ketika ruang kerja terbatas atau posisi port tidak berada pada arah yang ideal.
Konstruksi dan Koneksi
PS302 memakai 304 stainless steel sebagai material body. Konfigurasi tertentu juga menyediakan 1Cr18Ni9Ti stainless steel. Diaphragm memakai 316L stainless steel, sedangkan pengguna dapat memilih silicone oil atau fluorocarbon oil untuk oxygen service.
Koneksi proses memakai M20×1.5. Pada sisi elektronik, PS302 menggunakan 5-pin aviation plug atau M12 5-pin. Susunan ini membantu teknisi melakukan integrasi dengan wiring sistem kontrol.
Power supply bekerja pada 12–30 VDC, dengan 24 VDC sebagai tegangan yang direkomendasikan. Konsumsi daya berada pada ≤12 mA sehingga kebutuhan listrik tetap rendah.
Ketahanan dan Perlindungan
PS302 memiliki mechanical vibration ±20 g dan insulation resistance minimal 200 MΩ pada 500 V. Karakteristik tersebut mendukung penggunaan pada berbagai lingkungan industri.
Housing juga menyediakan IP65 untuk membantu menjaga bagian internal dari debu dan paparan air pada kondisi pemasangan yang sesuai.
Konstruksi stainless steel dan kemampuan switching hingga jutaan siklus membantu unit menghadapi penggunaan berulang. Operator dapat memanfaatkan karakter tersebut untuk sistem yang membutuhkan kontrol tekanan secara terus-menerus.
Aplikasi
PS302 mendukung kebutuhan pada hydropower, city water supply, machinery, hydraulic system, automation control, chemical industry, laboratory equipment, HVAC, oil and gas, serta water treatment.
Pada sistem hydraulic, teknisi dapat memakai unit untuk membaca nilai sekaligus mengontrol titik switching. Sistem automation dapat memanfaatkan output PNP/NPN bersama sinyal 4–20 mA untuk kebutuhan monitoring dan kontrol.
Untuk HVAC dan water treatment, operator dapat memantau nilai melalui OLED lalu memakai output switching untuk menjalankan logika kontrol. Sementara itu, industri chemical, machinery, dan oil and gas dapat menyesuaikan range serta titik alarm dengan kondisi sistem.
Dengan monocrystalline silicon smart sensor, akurasi 0,5% F.S., OLED, output 4–20 mA, PNP/NPN, adjustable response time, damping and filtering, serta housing stainless steel, PS302 memberikan solusi praktis untuk monitoring dan kontrol tekanan. Giteknindo menyediakan PS302 Digital Pressure Switch untuk kebutuhan hydraulic, automation, HVAC, water treatment, chemical, machinery, dan berbagai sistem industri lainnya.
