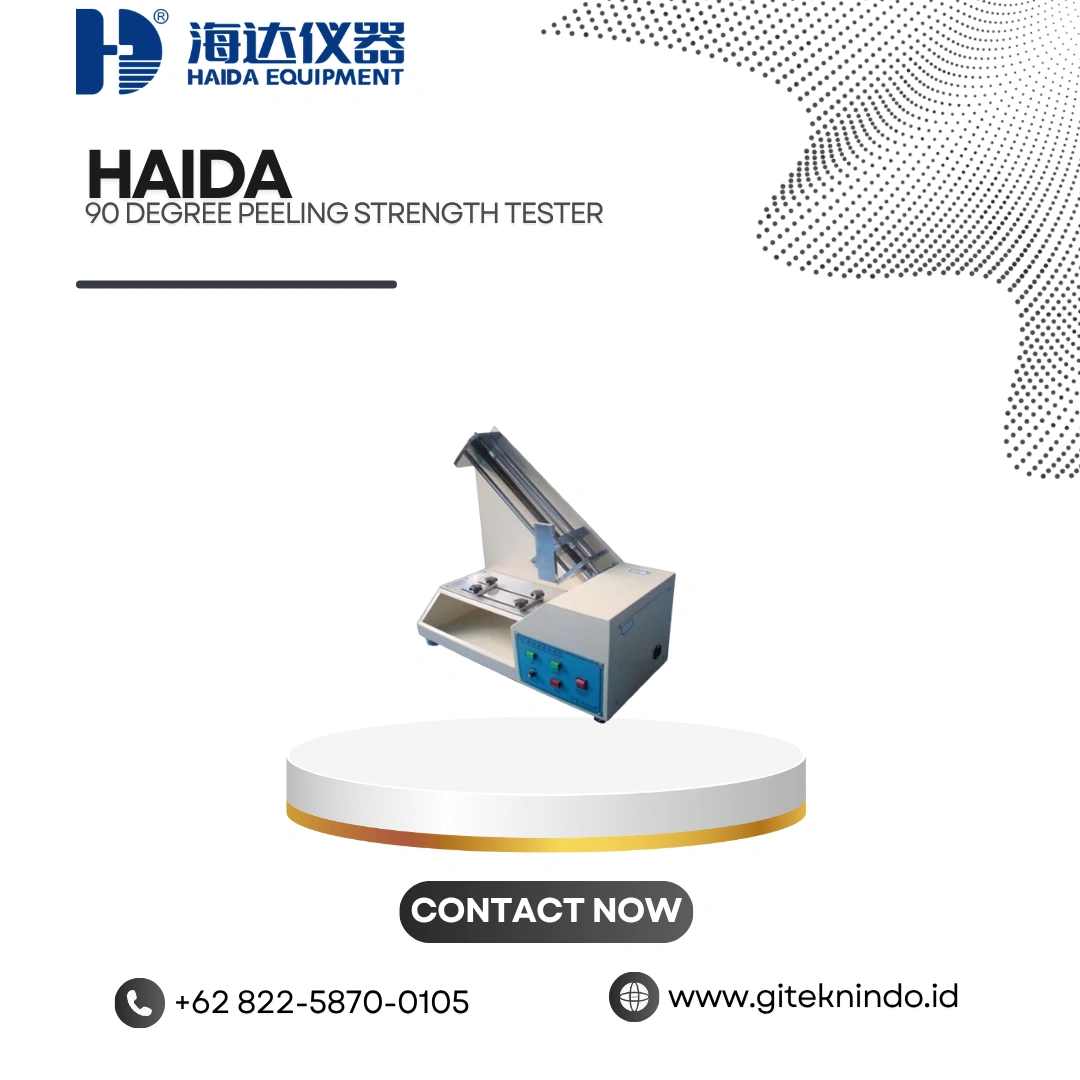

90 Degree Peeling Strength Tester Haida HD-C523 mengukur kekuatan kupas (peel strength) material adhesive pada sudut 90° secara akurat. Pertama, operator menjepit sampel material pada clamp atas dan bawah dengan posisi yang presisi. Kedua, operator menarik sampel secara vertikal dengan sudut 90° terhadap permukaan substrat. Ketiga, pull gauge manual akan mencatat gaya yang dibutuhkan untuk melepaskan material. Keempat, operator membaca nilai gaya maksimum pada skala pull gauge. Dengan demikian, Anda mendapatkan data kekuatan adhesi yang akurat dan repeatable. Metode peel test 90° ini sangat penting untuk quality control di berbagai industri yang menggunakan material perekat. Pabrikan PCB, industri adhesive tape, laboratorium QC, dan departemen R&D sangat membutuhkan alat uji kekuatan kupas sudut 90° ini.
90 Degree Peeling Strength Tester Haida HD-C523 menawarkan fleksibilitas pengujian yang unggul. Sebagai contoh, alat ini memiliki pilihan kapasitas beban yang variatif dari 3 kg hingga 50 kg. Selanjutnya, operator dapat memilih kapasitas sesuai dengan jenis material yang akan diuji. Tidak hanya itu, sistem pengukuran menggunakan pull gauge manual yang sederhana dan tidak memerlukan software kompleks. Selain itu, alat ini memiliki struktur mekanik yang stabil dengan sistem clamp yang kuat untuk menjaga posisi sampel tetap stabil. Oleh karena itu, peeling strength tester sudut 90° Haida HD-C523 menjadi solusi ideal untuk laboratorium QC, fasilitas penelitian, dan lini produksi.
Mengapa Memilih 90 Degree Peeling Strength Tester Haida HD-C523?
Perancang merancang 90 Degree Peeling Strength Tester Haida HD-C523 khusus untuk pengukuran kekuatan kupas material adhesive pada sudut 90°. Pertama, alat ini mengikuti standar pengujian internasional seperti ASTM D903 untuk peel atau stripping strength of adhesive bonds. Kedua, alat ini memiliki pilihan kapasitas beban yang beragam (3 kg, 5 kg, 10 kg, 20 kg, 30 kg, 50 kg). Fleksibilitas ini memungkinkan Anda menguji berbagai material dengan tingkat kekuatan adhesi yang berbeda. Ketiga, sistem pengukuran menggunakan pull gauge dengan akurasi tinggi dan stabil untuk pengujian adhesive. Keempat, material uji yang dapat diuji meliputi copper foil PCB, aluminium foil, adhesive tape, dan material laminasi lainnya. Kelima, struktur mekanik yang stabil dengan sistem penarikan vertikal memastikan hasil pengujian yang konsisten dan repeatable. Keenam, alat ini tidak memerlukan perangkat lunak atau sistem komputer yang rumit, sehingga sangat mudah dioperasikan. Dengan demikian, Anda dapat mengoptimalkan proses quality control dan pengembangan produk dengan data yang terpercaya.
Cara Kerja 90 Degree Peeling Strength Tester Haida HD-C523
Langkah pertama, operator menyiapkan sampel material yang akan diuji. Contoh material yang umum diuji meliputi copper foil PCB, aluminium foil, adhesive tape, dan material laminasi lainnya. Operator memotong sampel dengan ukuran standar sesuai prosedur pengujian. Langkah kedua, operator membersihkan permukaan substrat dan memastikan tidak ada kontaminan. Operator menempelkan sampel pada substrat dengan tekanan yang cukup dan konsisten. Operator menunggu waktu yang cukup agar adhesive berikatan sempurna dengan permukaan substrat (sesuai spesifikasi material).
Langkah ketiga, operator memasang sampel pada clamp alat uji. Clamp atas memegang ujung sampel yang bebas. Clamp bawah memegang substrat. Operator memastikan posisi clamp tepat sehingga sudut penarikan benar-benar 90°. Langkah keempat, operator memilih kapasitas pull gauge yang sesuai dengan perkiraan kekuatan kupas material. Pull gauge tersedia dalam pilihan 3 kg, 5 kg, 10 kg, 20 kg, 30 kg, dan 50 kg.
Langkah kelima, operator mengaktifkan mesin. Sistem penarikan vertikal akan menarik sampel ke atas dengan kecepatan konstan (sekitar 300 mm/menit untuk peel test 90°). Gaya yang terjadi akan terekam oleh pull gauge. Operator mengamati jarum pull gauge selama proses penarikan berlangsung. Nilai gaya puncak biasanya terjadi tepat sebelum sampel terlepas sepenuhnya dari substrat.
Langkah keenam, operator mencatat nilai peel strength maksimum sebagai hasil pengujian. Operator mengulangi proses minimal tiga kali untuk setiap jenis sampel. Operator menghitung nilai rata-rata dari ketiga pengujian untuk mendapatkan data yang representatif. Langkah ketujuh, operator membersihkan clamp dan area pengujian setelah selesai. Operator menyimpan pull gauge pada posisi nol (zero) untuk menjaga akurasi. Metode ini sangat sesuai untuk quality control rutin, penerimaan bahan baku, dan validasi desain produk baru sebelum produksi massal.
Spesifikasi Teknis 90 Degree Peeling Strength Tester Haida HD-C523
Model: HD-C523
Tipe: 90 Degree Peeling Strength Tester (Alat Uji Kekuatan Kupas Sudut 90°)
Jenis pengujian: Peel Strength / Adhesion Strength Test
Metode uji: 90° peeling test
Sudut kupas: 90°
Kapasitas beban: 3 kg, 5 kg, 10 kg, 20 kg, 30 kg, 50 kg (opsional)
Sistem pengukuran: Pull gauge (manual reading)
Akurasi: Tinggi dan stabil untuk pengujian adhesive
Sistem penjepit: Clamp atas dan bawah, presisi tinggi
Struktur pengujian: Sistem penarikan vertikal dengan sudut 90°
Kecepatan tarik: Dapat disesuaikan (sekitar 300 mm/menit untuk peel test 90°)
Material uji: Copper foil PCB, aluminium foil, adhesive tape, laminated materials
Dimensi (P x L x T): 660 × 310 × 730 mm (berdasarkan spesifikasi dari beberapa sumber)
Berat alat: ±40 kg
Catu daya: 1∮ AC 220V, 2A, 50/60 Hz
Sistem operasi: Manual / semi-manual
Material rangka: Baja berkualitas tinggi dengan lapisan tahan korosi
Lingkungan kerja: Suhu ruang laboratorium (23±1°C, RH 50±5%)
Standar acuan: ASTM D903, GB/T 2790/2791/2792, CNS-11888, JIS K6854, PSTC-7
Garansi: 1 tahun (free parts & service)
Aplikasi 90 Degree Peeling Strength Tester Haida HD-C523 di Berbagai Sektor
Pabrik PCB (Printed Circuit Board) menggunakan alat ini untuk quality control adhesi copper foil pada board. Sebagai contoh, teknisi QC di Tangerang mengambil 5 sampel PCB dari setiap batch produksi. Mereka menguji sampel dengan metode peel 90° sesuai standar ASTM D903. Jika nilai peel strength di bawah standar internal (1,2 N/mm untuk copper foil), seluruh batch akan ditolak. Hasilnya, tingkat komplain pelanggan turun drastis. Pabrik tersebut berhasil meningkatkan kepercayaan pelanggan terhadap produk PCB mereka.
Selain itu, industri adhesive tape menggunakan alat ini untuk menguji kekuatan rekat tape pada berbagai permukaan. Operator tape memastikan tape tidak mudah lepas saat diaplikasikan pada kemasan produk atau komponen elektronik. Di samping itu, industri aluminium foil dan laminasi menggunakan alat ini untuk mengevaluasi kekuatan ikatan antar lapisan material. Hasil pengujian membantu mereka memilih material yang tepat untuk kemasan makanan.
Lebih lanjut, industri packaging dan labeling menggunakan alat ini untuk menguji stiker dan label pada kemasan produk. Operator memastikan label tidak terkelupas selama penyimpanan dan pengiriman. Kemudian, laboratorium quality control independen menggunakan alat ini untuk sertifikasi produk adhesive. Klien mereka adalah eksportir tape dan PCB ke berbagai negara. Hasil uji yang sesuai standar internasional membantu klien memenuhi regulasi global.
Terakhir, departemen R&D menggunakan alat ini untuk mengembangkan material adhesive baru untuk elektronik dan kemasan fleksibel. Operator membandingkan performa berbagai formulasi sebelum produksi massal. Oleh karena itu, 90 Degree Peeling Strength Tester Haida HD-C523 menjadi instrumen kunci dalam setiap tahap pengembangan dan quality control produk adhesive.
