AI Summary
Proses positioning jembatan dan struktur besar membutuhkan tingkat presisi tinggi hingga ±1 mm agar pergerakan tetap aman. Dengan mengintegrasikan sensor laser jarak Dimetix AG Swiss melalui sistem PolyDist, kontraktor dapat melakukan pemantauan tanpa kontak fisik hingga jarak 500 meter. Oleh karena itu, teknologi ini secara efektif mampu meningkatkan keselamatan tim serta efisiensi proyek. Untuk konsultasi integrasi dan pengadaan resmi di Indonesia, Anda dapat menghubungi PT Global Intan Teknindo.
Proses positioning jembatan dan struktur besar saat menggeser atau memindahkan bangunan berat membutuhkan tingkat presisi yang sangat ekstrem. Dalam banyak proyek konstruksi dan geodesi modern, tim kontraktor biasanya memilih silinder hidraulik (hydraulic cylinders) sebagai solusi yang efisien biaya. Namun demikian, di balik kemudahan teknis tersebut, kontraktor wajib memenuhi satu syarat mutlak, yaitu tingkat akurasi yang tinggi. Pasalnya, sedikit saja pergeseran yang tidak merata dapat mengancam integritas struktur konstruksi yang sedang berpindah.
Untuk memecahkan tantangan rumit ini, Dimetix AG asal Swiss menciptakan teknologi canggih bernama sistem PolyDist. Produsen dengan slogan "Swiss Precision" ini merancang PolyDist khusus sebagai kontrol pergerakan terpadu. Hasilnya, teknologi ini mampu menjamin setiap titik pada objek bergerak secara sinkron, presisi, dan sangat aman.

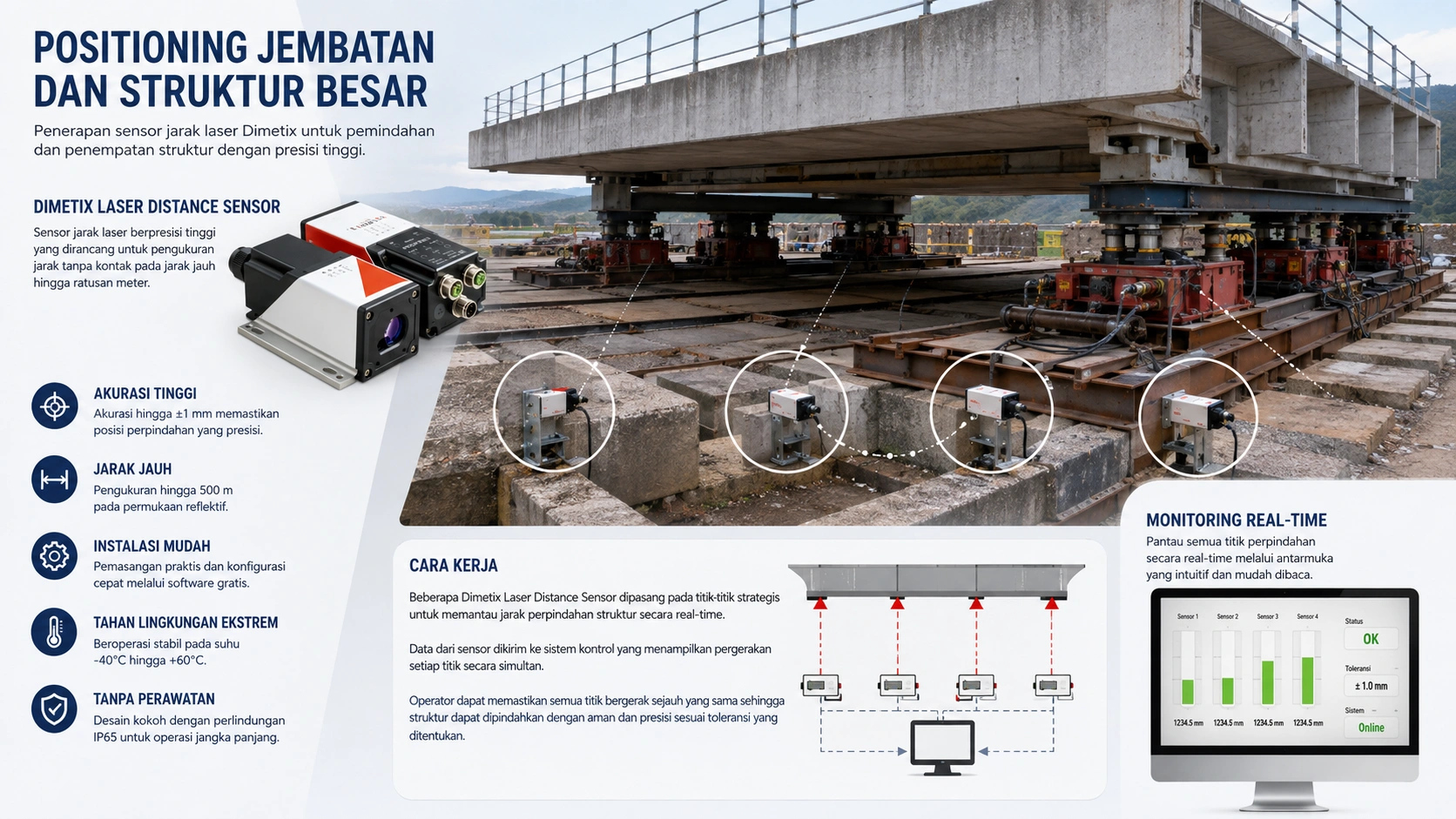

Ilustrasi penerapan sensor jarak laser Dimetix untuk positioning jembatan dan struktur besar secara real-time.
Kenapa Sinkronisasi Itu Penting Saat Memindahkan Jembatan
Ketika kontraktor memindahkan jembatan kereta api (railway bridge) dari tapak lama ke lokasi baru, tim teknis harus mematuhi aturan keselamatan yang sangat ketat. Oleh sebab itu, kedua ujung jembatan — baik bagian kepala (bridge head) maupun kaki jembatan (bridge foot) — wajib bergerak bersamaan dengan jarak yang sama persis.
Hal ini terjadi karena batas toleransi pergeseran struktural sangatlah sempit. Jika satu sisi terdorong lebih cepat dari sisi lainnya, resiko keretakan hingga keruntuhan total akan meningkat tajam. Oleh karena itu, para insinyur membuang cara manual dan memilih metode continuous control agar dapat menempatkan jembatan pada posisi target tanpa resiko kerusakan sama sekali.
Selain itu, penggunaan sensor laser presisi berstandar internasional turut menjamin kelancaran operasional sesuai acuan keselamatan optik IEC 60825-1 serta standar manajemen kualitas industri ISO 9001.
Bagaimana Sistem PolyDist Bekerja
Sistem PolyDist membantu seorang Engineer in charge untuk mengawasi proyek positioning jembatan dan struktur besar> dari beberapa titik pengukuran secara bersamaan. Melalui metode pengukuran tanpa kontak fisik (contactless measurement), insinyur dapat memantau pergerakan dari lokasi yang aman. Dengan demikian, tim teknis terhindar dari bahaya langsung di area pergeseran beban berat.
Melalui pendekatan terintegrasi ini, sistem memastikan setiap silinder hidraulik mendorong objek secara sinkron pada milimeter yang seragam. Selain itu, PolyDist menyajikan seluruh visualisasi data pergerakan secara real-time langsung di layar PC. Dalam konfigurasi standar, perangkat lunak ini mampu mengendalikan hingga empat sensor laser Dimetix sekaligus secara bersamaan.
Keunggulan Utama Sistem PolyDist dan Sensor Dimetix
Berikut adalah beberapa keunggulan teknis utama yang membuat para insinyur geodesi dan konstruksi selalu mengandalkan sistem PolyDist serta sensor Dimetix:
- Instalasi Praktis: Sinar laser merah (visible red laser) membantu teknisi mengarahkan dan memasang sensor secara cepat di lokasi kerja.
- Konfigurasi Fleksibel: Perangkat lunak gratis dari Dimetix mempermudah insinyur saat mengatur parameter serta memantau data.
- Ketahanan Suhu Ekstrem: Perangkat memiliki daya tahan suhu tinggi dari -40°C hingga +60°C sehingga sangat handal untuk cuaca ekstrem.
- Jangkauan Jarak Luas: Sensor mampu mengukur hingga 100 meter pada permukaan alami dan mencapai 500 meter dengan bantuan reflective foil.
- Akurasi Tinggi: Perangkat menghadirkan presisi pengukuran hingga ±1 mm sehingga hasil positioning menjadi sangat akurat.
- Sinkronisasi Multi-Sensor: Sistem menjalankan kontrol terpadu hingga empat sensor Dimetix secara bersamaan.
- Bebas Perawatan (Maintenance-Free): Desain tanpa komponen bergerak (solid-state) menekan biaya operasional secara signifikan.
Mengenal Lini Sensor Laser Dimetix
Ketangguhan sistem PolyDist didukung oleh portofolio sensor jarak laser Dimetix yang sangat lengkap. Pabrikan melengkapi setiap unit dengan pilihan interface standar seperti SSI, RS-422/485, RS-232, dan digital output. Di samping itu, untuk otomatisasi industri tingkat lanjut, Dimetix menyediakan modul Industrial Ethernet seperti PROFINET, EtherNET/IP, dan EtherCAT.
Selain itu, produsen merancang seluruh bodi sensor dengan sertifikasi IP65 (tahan debu dan cipratan air) serta bobot ringan di bawah 500 gram. Oleh sebab itu, teknisi dapat memasang sensor ini di berbagai titik lapangan dengan sangat mudah.
1. Sensor Jangkauan Jauh hingga 500 Meter (Seri DPE, DEN, DEH)
Seri ini menjadi pilihan utama untuk proyek skala besar yang membutuhkan akurasi tinggi hingga ±1 mm pada jarak ekstrem mencapai 500 meter:
| Model | Nomor Part | Akurasi | Jangkauan (Permukaan Alami) | Jangkauan (Reflective Foil) | Kecepatan Ukur Maks. | Suhu Operasional |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ±1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DPE-30-500 | 500636 | ±3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DEN-10-500 | 500637 | ±1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s/d +50°C |
| DEH-30-500 | 500638 | ±3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s/d +60°C |
2. Sensor Ekonomis dan Jangkauan Standar (Seri DAE, DAN, DBN)
Selanjutnya, seri ini hadir sebagai solusi ideal untuk proyek jarak menengah yang mengutamakan efisiensi anggaran:
| Model | Nomor Part | Akurasi | Jangkauan (Permukaan Alami) | Jangkauan (Reflective Foil) | Kecepatan Ukur Maks. | Suhu Operasional |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ±1 mm | 0,05 – ~50 m | ~40 – 50 m | 100 Hz | -40°C s/d +60°C |
| DAN-10-150 | 500632 | ±1 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DAN-30-150 | 500634 | ±3 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DBN-50-050 | 500635 | ±5 mm | 0,05 – ~50 m | – | 10 Hz | -10°C s/d +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan varian lengkap Dimetix Laser Distance Sensor original dengan garansi resmi. Sensor ini sangat tangguh untuk kebutuhan positioning jembatan dan struktur besar karena menawarkan akurasi hingga ±1 mm pada jarak 500 meter, sertifikasi IP65, serta kemudahan integrasi ke sistem PLC. Hubungi tim teknis kami untuk berkonsultasi mengenai kebutuhan proyek Anda.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Bagaimana sensor Dimetix membantu pemindahan jembatan secara aman?
Sensor Dimetix mengukur posisi pergeseran setiap titik pergerakan secara real-time tanpa kontak fisik. Hal ini memastikan dorongan silinder hidraulik bergerak sinkron sehingga mencegah resiko retak atau struktur patah.
Berapa akurasi terbaik yang ditawarkan oleh sensor Dimetix?
Sensor seri DPE-10-500, DEN-10-500, DAE-10-050, dan DAN-10-150 mampu memberikan tingkat akurasi presisi hingga ±1 mm.
Apakah sensor laser Dimetix membutuhkan reflektor khusus?
Sensor Dimetix dapat mengukur langsung pada permukaan alami hingga jarak 100 meter. Namun demikian, jika jarak pengukuran melebihi 100 meter (hingga 500 meter), teknisi wajib memasang reflective foil pada area target.
Di mana saya bisa mendapatkan sensor Dimetix resmi di Indonesia?
Anda dapat memperoleh sensor Dimetix original dan bergaransi resmi melalui distributor terpercaya PT Global Intan Teknindo yang siap memberikan dukungan teknis lengkap.
Kesimpulan
Kesimpulannya, keberhasilan proyek positioning jembatan dan struktur besar sangat bergantung pada perpaduan tenaga hidraulik dan presisi sistem pengukuran. Perangkat PolyDist dari Dimetix AG menjawab tantangan ini dengan mengintegrasikan sensor laser jarak tinggi yang bekerja secara sinkron. Dengan demikian, tim teknis dapat memantau pergerakan secara real-time via PC tanpa resiko bahaya langsung di lapangan.
Selain itu, fleksibilitas varian sensor — mulai dari seri DPE, DEN, DEH untuk jarak jauh hingga DAE, DAN, DBN untuk jarak standar — memudahkan kontraktor memilih solusi yang sesuai dengan kebutuhan anggaran. Untuk informasi pengadaan unit original di Indonesia, silakan kunjungi situs resmi PT Global Intan Teknindo atau pelajari rekam jejak proyek kami di halaman Portofolio PT Global Intan Teknindo.
