Penggunaan sensor jarak laser Dimetix DAN-10-150 bersama tachymeter sukses mengoptimalkan sistem monitoring terowongan kereta di Bern Central Station, Swiss. Tim insinyur berhasil mengatasi hambatan berupa struktur crossbar yang menutupi pandangan. Oleh karena itu, metode efisien ini menghemat anggaran proyek secara signifikan. Pelajari keunggulan lini produk presisi dari produsen Dimetix AG Swiss dan konsultasikan proyek Anda bersama tim ahli PT Global Intan Teknindo.
Ketika menggarap proyek konstruksi di Bern Central Station, Swiss, perusahaan rekayasa RISTAG Ingenieure AG menghadapi tantangan teknis yang cukup rumit terkait aktivitas monitoring terowongan kereta. Pasalnya, tim insinyur harus mengawasi kondisi struktur terowongan secara real-time. Namun, keberadaan banyak crossbar (palang penyangga) menghalangi garis pandang alat ke langit-langit terowongan. Sebagai solusinya, RISTAG menggabungkan sensor jarak laser buatan Dimetix AG Swiss tipe DAN-10-150 dengan alat tachymeter. Hasilnya, tim berhasil memantau 20 penampang terowongan hanya menggunakan 4 unit tachymeter secara akurat dan sangat hemat biaya.
Mengapa Monitoring Terowongan Kereta Itu Penting?
Pada dasarnya, terowongan kereta api menerima beban mekanis yang tinggi secara terus-menerus. Beban ini berasal dari getaran roda kereta, tekanan tanah di sekitarnya, serta aktivitas konstruksi fisik. Oleh sebab itu, perubahan bentuk (deformasi) pada dinding terowongan membawa resiko yang sangat fatal bagi keselamatan perjalanan kereta.
Selain itu, pergeseran struktur yang tidak terdeteksi dapat merusak fasilitas terowongan secara mendadak. Oleh karena itu, para ahli sipil dan geodesi memasang sistem pengawasan otomatis selama 24 jam penuh. Langkah ini menjadi sangat krusial, terutama pada jalur padat seperti Bern Central Station yang melayani perjalanan kereta setiap 2,5 menit.

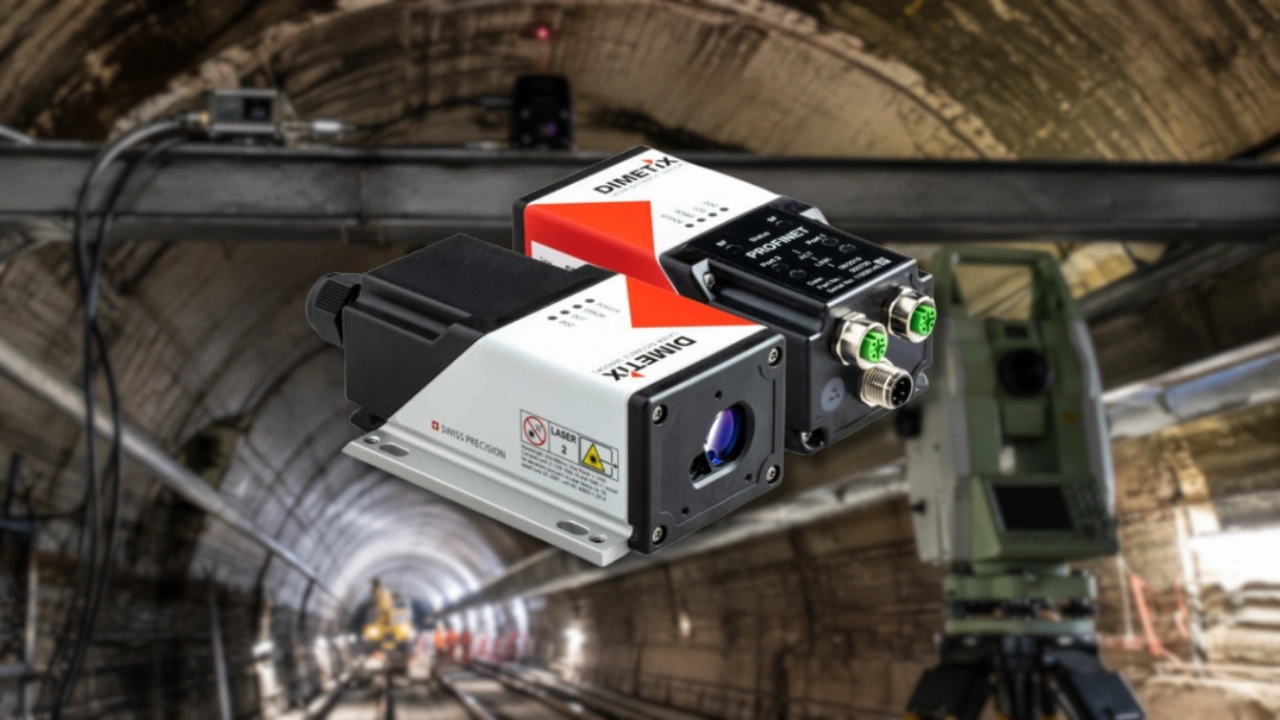

Ilustrasi pemantauan struktur terowongan kereta api menggunakan teknologi sensor jarak laser Dimetix.
Siapa yang Mengerjakan Proyek Ini?
Perusahaan RISTAG Ingenieure AG memegang peran utama sebagai penyedia layanan rekayasa dan pemetaan terkemuka di Swiss. Dalam proyek besar Bern Central Station ini, tim RISTAG merancang dan mengoperasikan sistem monitoring terowongan kereta otomatis. Tujuan utamanya adalah mendeteksi potensi deformasi dinding beton sedini mungkin sebelum membahayakan operasional kereta.
Dengan demikian, integrasi instrumen laser presisi dan tachymeter dapat menjamin keamanan lalu lintas kereta tanpa mengganggu jadwal perjalanan harian.
Tantangan Utama: Crossbar yang Menghalangi Pandangan
Secara umum, metode konvensional mengandalkan unit tachymeter stasioner untuk mengukur titik-titik krusial pada terowongan. Alat optik ini menembakkan sinar untuk mencatat koordinat struktur secara periodik dengan tingkat akurasi milimeter.
Namun, kondisi terowongan di Bern menyajikan kendala fisik yang nyata. Jajaran palang penyangga (crossbar) menghalangi sorotan sinar laser tachymeter menuju langit-langit beton. Akibatnya, alat ukur konvensional tidak mampu mengambil data posisi langit-langit terowongan secara langsung.
Solusi: Metode Pengukuran Dua Tahap
Untuk mengatasi keterbatasan ruang pandang tersebut, tim RISTAG merancang metode pengukuran dua tahap yang sangat cerdas. Metode ini menyatukan dua jenis perangkat keras sekaligus, yaitu:
- Sensor Jarak Laser Dimetix: Perangkat ini mengukur jarak vertikal dari permukaan crossbar menuju langit-langit beton terowongan.
- Tachymeter Stasioner: Perangkat ini mengukur posisi dan koordinat fisik dari unit crossbar itu sendiri.
Selanjutnya, sistem komputer mengolah gabungan data dari kedua perangkat tersebut secara otomatis. Melalui perhitungan ini, tim teknis berhasil menentukan koordinat pasti dari langit-langit terowongan secara akurat. Sistem kemudian menampilkan data visual berupa vektor deformasi, yang menggambarkan arah serta besarnya pergeseran struktur di setiap titik pemantauan.
Detail Teknis Proyek Monitoring Terowongan Kereta
Sebagai gambaran menyeluruh, tabel di bawah ini merangkum konfigurasi teknis yang bekerja di lokasi proyek terowongan Swiss:
| Parameter Teknis | Detail Pengaturan / Spesifikasi |
|---|---|
| Tipe Sensor | Dimetix DAN-10-150 |
| Permukaan yang Diukur | Beton (concrete) |
| Interface Komunikasi | RS-485 Serial Interface |
| Frekuensi Pengukuran | Setiap 10 menit (rata-rata dari 10 kali pengukuran jarak) |
| Pengolahan Data | Komputer pengukuran on-site, memicu notifikasi otomatis via e-mail dan SMS saat pergeseran melampaui batas aman |
| Tantangan Khusus | Operasional 24 jam non-stop, akses terowongan sangat terbatas, dan lalu lintas kereta padat (1 kereta per 2,5 menit) |
Secara teknis, tim memasang sensor DAN-10-150 di atas permukaan crossbar untuk mengarahkan laser ke langit-langit terowongan. Pada saat yang sama, empat unit tachymeter membidik posisi crossbar dari jarak jauh secara teratur.
SUPPLIER RESMI Dapatkan Supplier Dimetix Laser Sensor Bergaransi Resmi di Indonesia Melalui PT Global Intan TeknindoKeuntungan yang Diperoleh RISTAG dan Klien
Penerapan strategi pengukuran berbasis gabungan sensor ini memberikan berbagai dampak positif bagi pengembang proyek. Beberapa keuntungan utamanya antara lain:
- Efisiensi Jumlah Perangkat: Tim cukup menggunakan 4 unit tachymeter untuk memantau 20 penampang terowongan secara mendalam.
- Penghematan Anggaran Biaya: Penggunaan sensor Dimetix menekan biaya investasi karena harga sensor jauh lebih ekonomis daripada membeli tachymeter tambahan.
- Pelaksanaan Proyek Lebih Cepat: Produsen Dimetix memberikan dukungan teknis secara langsung sehingga proses instalasi di lapangan berjalan lancar.
- Kesesuaian Spesifikasi Teknis: Dimetix menyediakan beragam varian seri D, sehingga pengguna dapat memilih sensor yang pas dengan kebutuhan lapangan.
Mengenal Lini Produk Sensor Jarak Laser Dimetix
Pabrikan Dimetix AG memproduksi lini sensor laser presisi tinggi untuk berbagai aplikasi otomatisasi industri dan sipil. Setiap unit meluncur dengan fitur komunikasi standar seperti RS-422/485, RS-232, SSI, serta opsi Industrial Ethernet (PROFINET, EtherNet/IP, EtherCAT). Selain itu, seluruh cangkang sensor mengantongi sertifikasi IP65 yang tahan air dan debu dengan bobot amat ringan di bawah 500 gram.
Untuk kebutuhan khusus, model unggulan seperti DPE, DEN, dan DEH menawarkan akurasi ekstra hingga ±1 milimeter pada jangkauan mencapai 500 meter. Sementara itu, varian seperti DAE, DAN, serta DBN — termasuk tipe DAN-10-150 pada proyek ini — menjadi pilihan terbaik untuk area ukur di bawah 500 meter yang mengedepankan efisiensi biaya.
Perbandingan Spesifikasi Sensor Dimetix Seri D
| Model | Akurasi Tipikal | Jangkauan (Permukaan Alami) | Jangkauan (Reflective Foil) | Laju Pengukuran Maks. | Suhu Operasional |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40°C s/d +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40°C s/d +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10°C s/d +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10°C s/d +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40°C s/d +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10°C s/d +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10°C s/d +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | – | 10 Hz | -10°C s/d +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menghadirkan produk Dimetix Laser Distance Sensor original dengan garansi resmi. Perangkat canggih ini sanggup mengukur jarak hingga 500 meter, berstandar IP65, serta mendukung opsi integrasi lengkap untuk mendukung proyek otomatisasi Anda.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Mengapa alat tachymeter saja tidak cukup untuk memantau terowongan di Bern Central Station?
Sebab, palang penyangga (crossbar) menghalangi garis pandang langsung dari tachymeter ke langit-langit terowongan. Oleh karena itu, tim membutuhkan sensor laser Dimetix yang terpasang pada crossbar untuk mengukur jarak ke langit-langit terowongan secara presisi.
Berapa akurasi dari sensor Dimetix DAN-10-150 dalam proyek ini?
Sensor Dimetix DAN-10-150 memberikan akurasi tinggi mencapai ±1 mm. Selain itu, alat ini memiliki jangkauan hingga 150 meter pada reflective foil dan 100 meter pada permukaan alami beton.
Bagaimana sistem ini memberikan peringatan saat terjadi deformasi struktur?
Sistem ini menghubungkan sensor ke komputer pengukur lokal di lokasi. Selanjutnya, komputer akan mengirimkan pesan notifikasi darurat via e-mail dan SMS jika pergerakan dinding melewati batas aman.
Di mana produsen atau distributor resmi sensor Dimetix berada di Indonesia?
Anda dapat memesan jajaran sensor Dimetix original dan bergaransi resmi melalui perusahaan distributor terpercaya yaitu PT Global Intan Teknindo.
Kesimpulan
Pada akhirnya, studi kasus monitoring terowongan kereta di Bern Central Station membuktikan bahwa kombinasi sensor jarak laser Dimetix dan tachymeter mampu menyelesaikan kendala ruang pandang yang rumit. Melalui pemanfaatan sensor DAN-10-150, RISTAG Ingenieure AG berhasil membangun sistem pemantauan yang sangat presisi, hemat anggaran, serta beroperasi terus-menerus selama 24 jam di jalur kereta padat.
Guna memenuhi kebutuhan sistem pemantauan dan otomatisasi instrumen di tempat Anda, PT Global Intan Teknindo menyediakan produk sensor Dimetix bergaransi resmi di Indonesia. Selain itu, Anda dapat meninjau rekam jejak pekerjaan kami pada halaman Portofolio PT Global Intan Teknindo.
Sumber Referensi: Dimetix Application Example AE-0209 — "Monitoring of railway tunnel"
