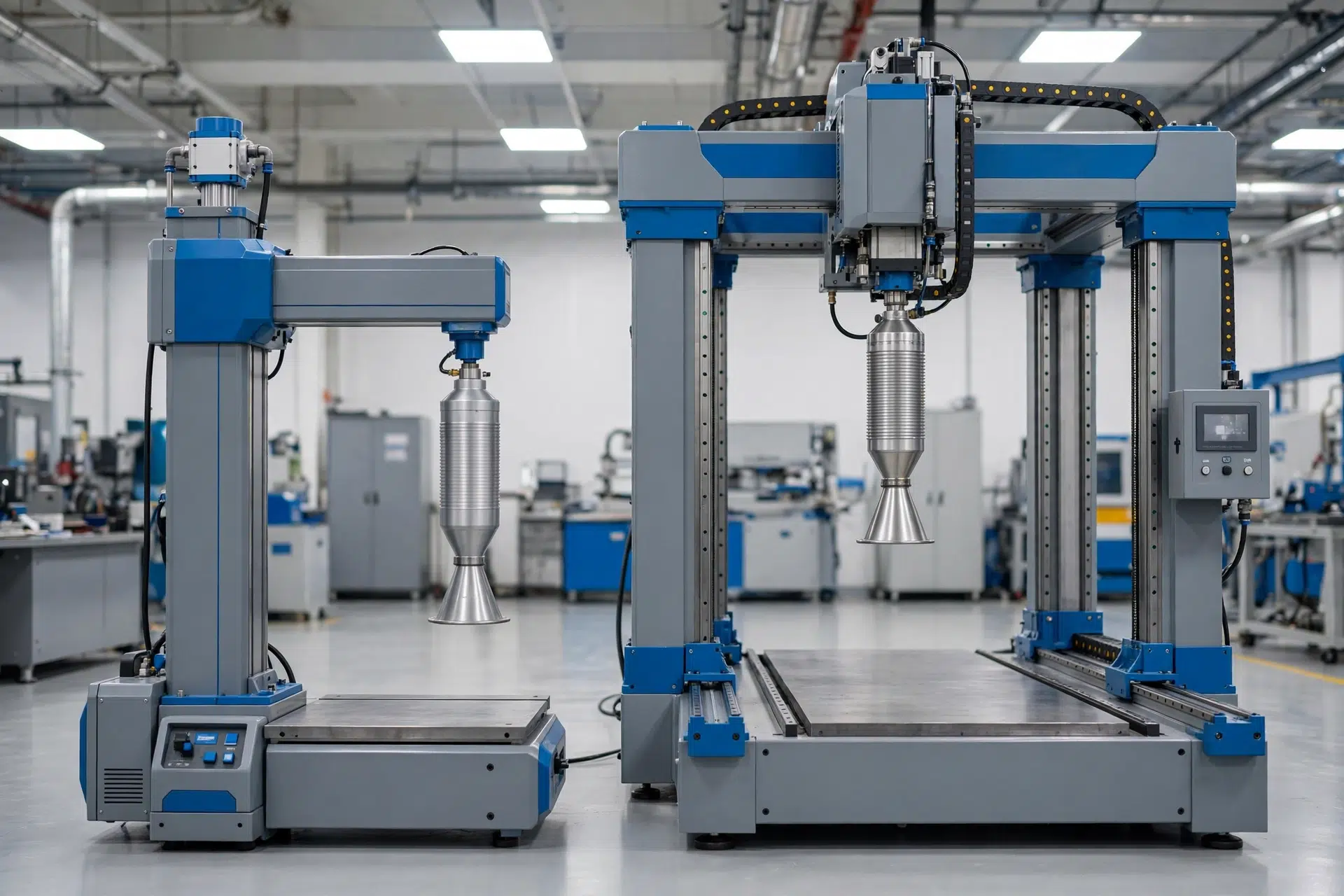

Perbedaan Single Column Dengan Double Column Pada UTM

Banyak pembeli mesin uji universal tidak salah memilih merek, tetapi salah memilih konfigurasi rangka. Mesin yang kekecilan membatasi lab selama bertahun-tahun, sedangkan mesin yang terlalu besar membuang anggaran dan ruang. Perbandingan single column vs double column universal testing machine paling sering membingungkan karena perbedaannya tampak sederhana: satu atau dua kolom penyangga rangka. Padahal pilihan ini menentukan kapasitas beban, kekakuan struktur, ukuran spesimen yang bisa diuji, dan kebutuhan ruang laboratorium Anda.

Apa Itu Single Column Universal Testing Machine?

Single column universal testing machine adalah mesin uji universal yang rangkanya ditopang satu kolom vertikal. Crosshead bergerak naik-turun sepanjang kolom tunggal ini. Konfigurasi ini membuat mesin ringkas, dan sebagian besar berupa unit meja (tabletop) yang muat di meja lab standar tanpa fondasi khusus.

Fokus utamanya adalah pengujian beban rendah hingga menengah. Mesin ini umum dipakai untuk film tipis, kertas, serat, benang, karet, elastomer, sampel plastik kecil, spesimen adhesif, dan komponen elektronik mungil. Penggunanya banyak berasal dari QC penerimaan barang di pabrik, laboratorium pengajaran universitas, dan lembaga pengujian pihak ketiga berskala kecil.

Apa Itu Double Column Universal Testing Machine?

Double column universal testing machine memakai dua kolom vertikal sejajar untuk menopang crosshead. Dua kolom ini menciptakan jalur beban simetris, sehingga rangka jauh lebih kaku dan stabil. Konfigurasinya tersedia sebagai unit meja maupun unit berdiri di lantai (floor-standing) untuk kapasitas besar.

Kekakuan rangka adalah keunggulan utamanya. Saat pengujian menimbulkan gaya lateral, misalnya pada uji bending, shear, atau kompresi spesimen kaku, rangka dua kolom menahan defleksi jauh lebih baik. Data gaya lebih akurat karena energi tidak banyak terserap oleh lenturan rangka itu sendiri.

Perbedaan Single Column vs Double Column

Kelebihan dan Kekurangan Single Column

Kelebihan:

• Ringkas, sehingga tidak menuntut renovasi ruang lab.
• Biaya investasi umumnya lebih rendah.
• Perawatan rutin lebih sederhana karena mekanismenya tidak serumit rangka besar.
• Mudah dioperasikan mahasiswa dan aman untuk praktikum pengajaran.

Kekurangan:

• Kapasitas beban terbatas.
• Kekakuan rangka sedang. Memaksakan spesimen besar atau sangat kaku pada rangka tunggal berisiko menghasilkan data kurang akurat, karena rangka ikut melentur saat uji.

Untuk lab yang fokus pada material ringan, misalnya QC kemasan yang menguji film plastik, label, atau kantong, single column sudah lebih dari cukup.

Kapan Memilih Double Column?

Pilih double column jika kebutuhan Anda memenuhi satu atau lebih kondisi berikut:

• Gaya uji yang dibutuhkan masuk kelas menengah hingga tinggi.
• Spesimen berukuran besar atau geometrinya tidak simetris.
• Pengujian melibatkan gaya lateral signifikan, seperti bending dan shear.
• Anda membutuhkan ruang uji lega untuk fixture khusus.

Contoh Penerapan pada Uji Kompresi Kemasan

Box Compression Tester Cometech QC-121D2 mengukur kekuatan tekan dan ketahanan tumpukan pada kardus, busa, styrofoam, dan kemasan berukuran besar. Mesin ini memberi gaya kompresi terkontrol untuk mensimulasikan tekanan saat penyimpanan, penumpukan, pengiriman, dan penanganan logistik. Dengan kapasitas 20 kN, alat ini cocok untuk industri kemasan, elektronik, logistik, manufaktur, laboratorium, dan QC.

Untuk kemasan yang lebih besar, Carton Compression Tester LCD Cometech DAS-1043-M010 menguji kekuatan tekan kemasan monitor LCD, televisi, styrofoam, dan kontainer pengiriman. Sistemnya membaca beban lewat tiga titik sensor pada pelat bawah agar distribusi gaya terpantau lebih stabil, lalu merekam perubahan gaya dan perpindahan selama uji.

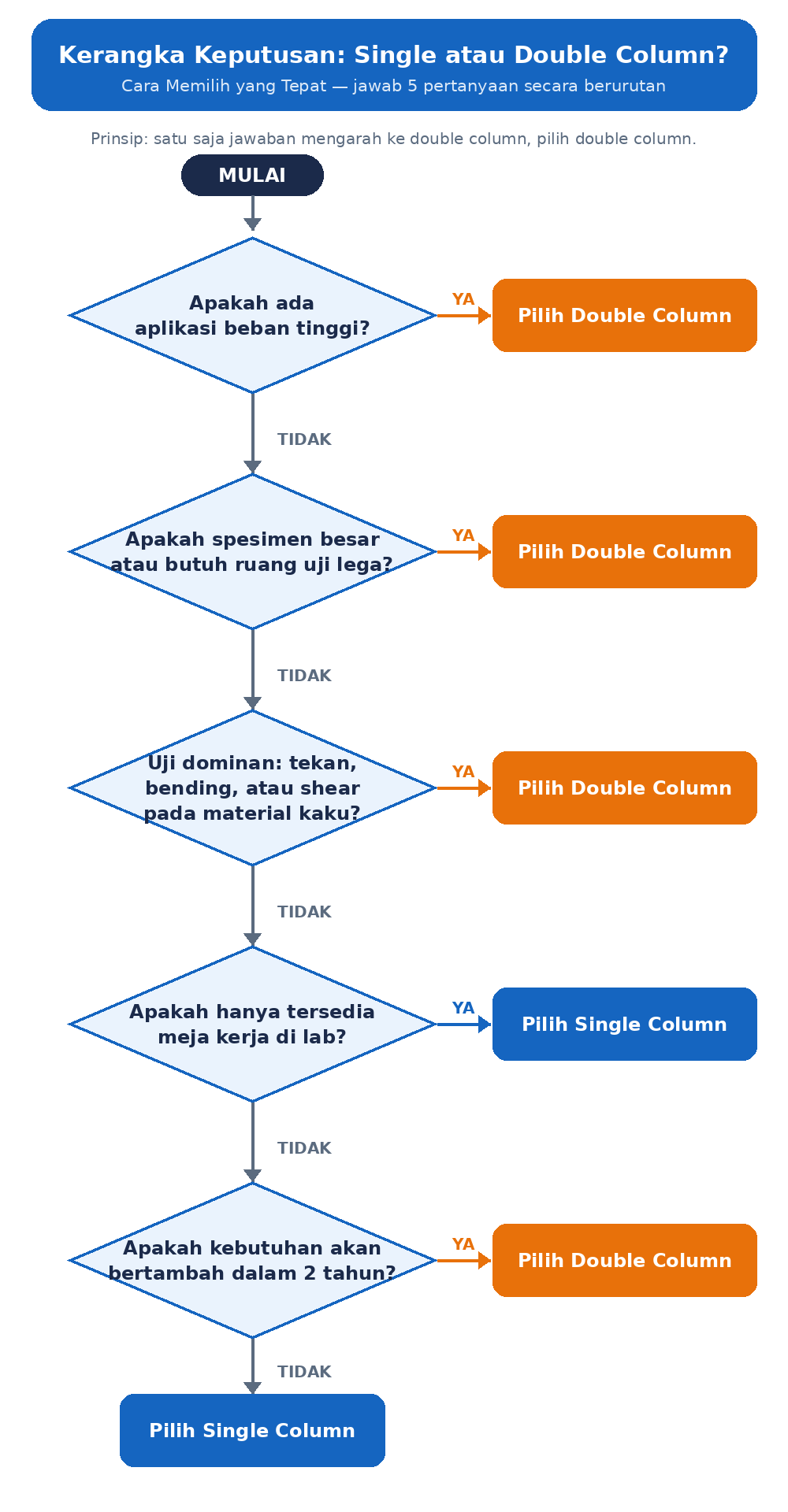

Kerangka Keputusan: Cara Memilih yang Tepat

Jawab lima pertanyaan berikut sebelum memutuskan:

1. Berapa gaya maksimum yang akan diuji? Ini penentu utama. Jika seluruh kebutuhan Anda berada di kelas beban rendah hingga menengah pada spesimen kecil, single column cukup. Jika ada satu saja aplikasi beban tinggi, pilih double column.
2. Seberapa besar spesimennya? Ukur spesimen terbesar, termasuk fixture atau grip yang dipakai. Ruang uji harus muat dengan lega.
3. Jenis uji apa yang dominan? Uji tarik pada film dan serat cocok dengan single column. Uji tekan, bending, atau shear pada material kaku menuntut kekakuan double column.
4. Bagaimana kondisi ruang lab? Single column umumnya cukup di meja kerja. Double column kapasitas besar butuh ruang lantai dan daya yang memadai.
5. Apakah kebutuhan akan bertambah? Jika dalam dua tahun ada rencana menguji material lebih kuat atau lebih besar, lebih hemat memilih double column sejak awal daripada membeli dua kali.

Pilih konfigurasi berdasarkan kebutuhan terbesar yang realistis, bukan kebutuhan rata-rata. Mesin yang kekecilan membatasi lab Anda bertahun-tahun, sedangkan mesin yang sedikit berlebih masih bisa dipakai untuk pekerjaan ringan.

Kesalahan Umum saat Memilih

• Hanya melihat harga. Mesin termurah bisa menjadi paling mahal jika harus diganti dalam dua tahun.
• Mengabaikan ukuran fixture. Spesimen kecil pun bisa membutuhkan grip atau fixture besar yang tidak muat di ruang uji.
• Memakai hanya sebagian kapasitas load cell. Menguji beban yang jauh lebih kecil dari kapasitas load cell menurunkan ketelitian relatif. Tanyakan ke pemasok rentang beban yang direkomendasikan dan tersedia load cell opsional.
• Lupa memeriksa daya dan lantai. Unit double column berkapasitas besar membutuhkan pasokan daya dan permukaan lantai yang memadai.
