Pentingnya Rebar Scanning dan Tips Memilih Jasa Rebar Scan Terbaik

Di dalam dunia konstruksi dan renovasi bangunan bertingkat, struktur beton bertulang menjadi tulang punggung yang menjaga stabilitas keseluruhan gedung. Oleh karena itu, para insinyur menuntut kehati-hatian yang luar biasa tinggi saat melakukan modifikasi, seperti pembuatan jalur pipa baru, pemasangan kabel, atau penambahan angkur.

Sebab, kesalahan kecil dalam mengebor atau memotong beton bisa berakibat fatal pada kekuatan struktural gedung. Untuk mengatasi risiko ini, industri konstruksi modern sangat mengandalkan metode pengujian non-destruktif bernama rebar scanning.

Bahkan, para ahli menerapkan "The Golden Rule" dalam pekerjaan renovasi struktur: Anda tidak boleh menyentuh permukaan beton dengan mata bor sebelum memetakan posisi besi tulangan secara digital. Selanjutnya, artikel ini akan mengupas tuntas urgensi teknis pemindaian besi tulangan, kaitannya dengan regulasi keselamatan, serta panduan memilih penyedia jasa terbaik.

Apa itu Rebar Scanning?

Rebar scanning merupakan metode pengujian non-destruktif (NDT) yang mampu mendeteksi posisi dan kedalaman selimut beton secara akurat. Selain itu, alat ini juga mengukur jarak antar-tulangan dan mengestimasi diameter besi di dalam beton tanpa merusak fisik struktur bangunan.

Lebih lanjut, pengujian ini memanfaatkan teknologi elektromagnetik atau radar penembus tanah. Secara umum, penyedia jasa profesional membagi teknologi pemindaian beton ini menjadi dua metode utama:

• Metode Induksi Elektromagnetik: Pertama, metode ini bekerja dengan memancarkan medan magnet ke dalam beton. Kemudian, saat medan magnet mengenai objek logam, alat akan menerjemahkan perubahan arus listrik menjadi data lokasi tulangan. Sebagai contoh, Hilti PS 200 dan Proceq Profometer menerapkan prinsip kerja ini.
• Metode Ground Penetrating Radar (GPR): Kedua, metode radar memancarkan gelombang elektromagnetik frekuensi tinggi ke dalam struktur. Selanjutnya, gelombang tersebut akan memantul kembali ketika menabrak material berbeda seperti besi, pipa PVC, atau kabel listrik. Misalnya, teknisi menggunakan Hilti PS 1000 X-Scan untuk memetakan objek multi-layer.

Mengapa Rebar Scanning Sangat Penting sebelum Pengeboran Beton?

Kontraktor sering kali tidak dapat menghindari pengeboran beton (core drill) saat melakukan instalasi mekanikal, elektrikal, dan plumbing (MEP). Namun, mengebor beton secara membabi buta tanpa pemetaan struktur terlebih dahulu merupakan tindakan yang sangat berbahaya. Berikut adalah alasannya:

1. Menghindari Kerusakan Fatal pada Besi Tulangan Utama

Insinyur merancang besi tulangan utama untuk menahan gaya tarik yang bekerja pada komponen beton struktural, seperti balok dan kolom. Akibatnya, jika proses core drill memutus besi tulangan utama tersebut, komponen struktur akan kehilangan kapasitas beban secara drastis.

Lebih parah lagi, penurunan kapasitas beban ini dapat memicu lendutan berlebih. Pada akhirnya, kondisi tersebut bisa menyebabkan keruntuhan struktur secara tiba-tiba.

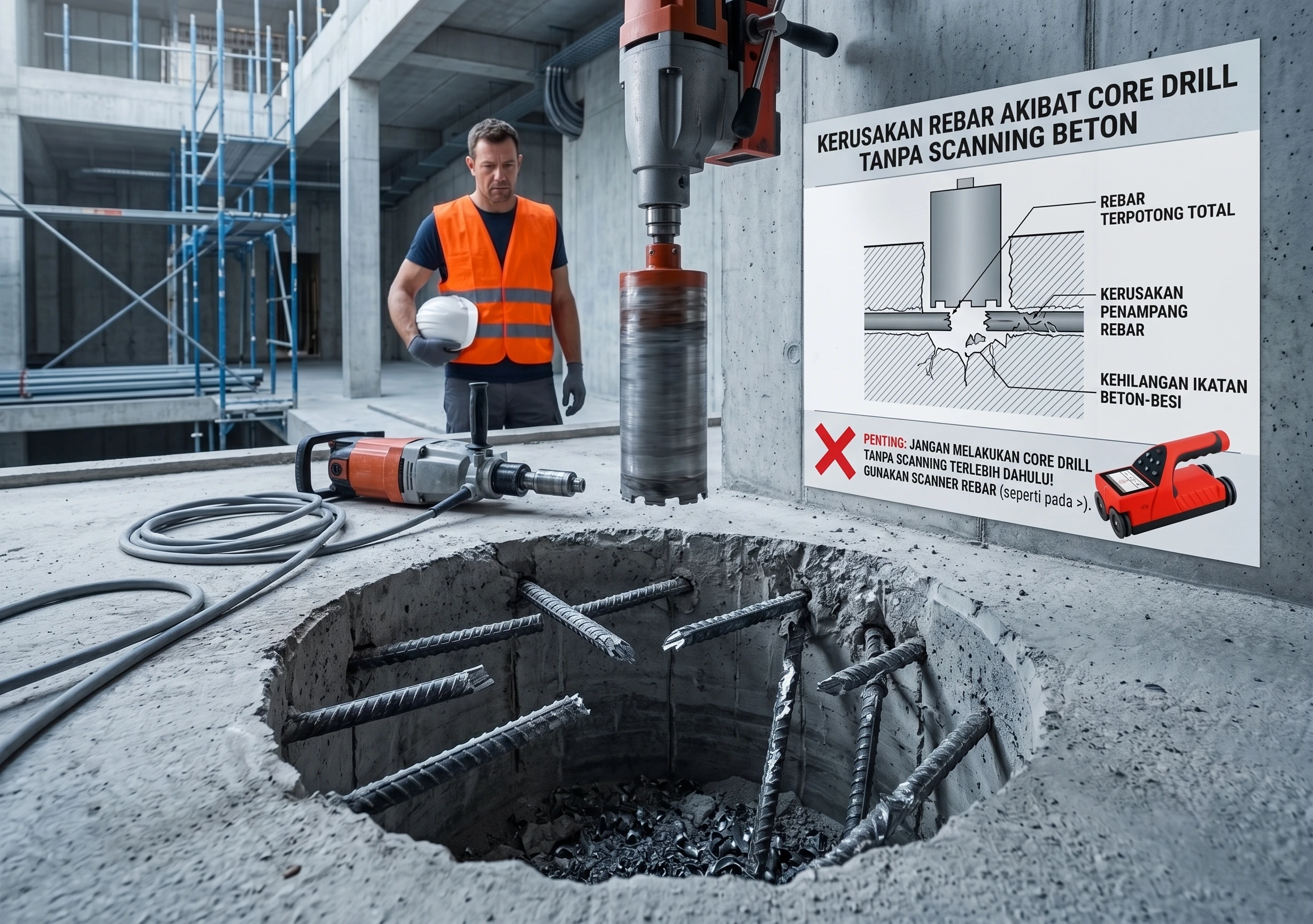

Kerusakan fatal pada besi tulangan utama akibat pengeboran tanpa pemetaan rebar scanning terlebih dahulu.

2. Menjaga Kekuatan Struktur Bangunan Tahan Gempa (Sesuai SNI 2847:2019)

Indonesia menempati wilayah cincin api dengan aktivitas seismik yang sangat tinggi. Oleh karena itu, perencanaan struktur beton wajib mematuhi pedoman SNI 2847:2019.

Secara spesifik, standar ini mengatur ketat konfigurasi dan detail penulangan guna memastikan bangunan memiliki kelenturan yang cukup saat gempa. Dengan demikian, memotong besi tulangan sembarangan akan merusak sistem penahan gaya gempa yang sudah ahli struktur rencanakan.

3. Syarat Mutlak Pengajuan Sertifikat Laik Fungsi (SLF)

Pemerintah Indonesia mewajibkan setiap pemilik bangunan gedung untuk mengurus Sertifikat Laik Fungsi (SLF). Untuk memenuhi syarat tersebut, pemilik gedung lama harus melaksanakan proses audit struktur.

Dalam hal ini, rebar scanning menjadi bagian penting dari uji keandalan bangunan. Selanjutnya, pemilik wajib melampirkan laporan ini untuk membuktikan bahwa struktur beton masih sesuai dengan dokumen as-built drawing.

4. Efisiensi Biaya dan Waktu Proyek (Mencegah Re-work)

Mata bor core drill yang menabrak besi tulangan baja akan cepat aus atau bahkan patah. Tentu saja, biaya penggantian mata bor berkualitas tinggi sangatlah mahal bagi kontraktor.

Selain itu, jika mesin telanjur memutus besi tulangan utama, kontraktor harus melakukan perkuatan struktur menggunakan serat karbon (FRP). Padahal, proses perbaikan ini memakan biaya sangat besar serta memperlambat linimasa penyelesaian proyek.

Kapan Proyek Anda Membutuhkan Jasa Scan Beton?

Proyek konstruksi tidak hanya membutuhkan pemindaian beton saat proses core drill berlangsung. Sebaliknya, skenario-skenario berikut ini sangat mewajibkan pemakaian jasa rebar scanning profesional:

• Renovasi dan Alih Fungsi Gedung: Terutama saat Anda mengubah area perkantoran menjadi gudang penyimpanan dengan beban hidup yang jauh lebih berat.
• Pemasangan Anchor Kimia (Chemical Anchor): Teknisi memerlukan posisi yang sangat presisi agar dudukan mesin berat tidak menabrak tulangan beton yang ada.
• Audit Struktur Berkala: Konsultan melakukan verifikasi kualitas selimut beton pada bangunan tua guna mengantisipasi korosi dini.
• Kehilangan Dokumen Gambar Rencana: Ketika dokumen asli gedung hilang, rebar scanning menjadi satu-satunya cara ilmiah untuk memetakan kembali sistem pembesian.

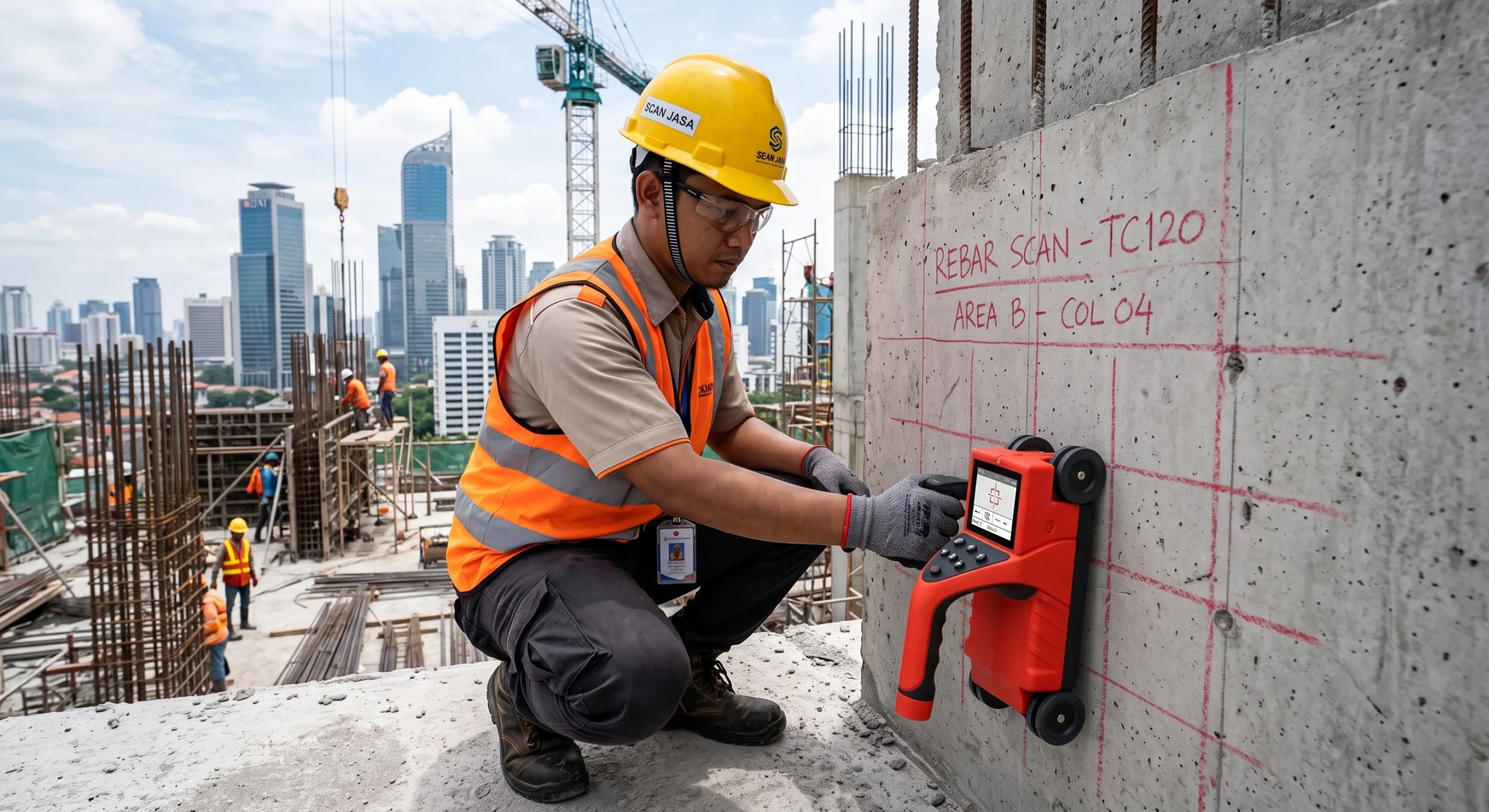

Penggunaan alat Time TC120 Rebar Scanning oleh teknisi ahli untuk memetakan susunan besi beton secara real-time.

Panduan Perbandingan Alat Rebar Scanning

Untuk memastikan akurasi data, penyedia jasa harus menggunakan alat yang sesuai dengan kebutuhan teknis lapangan. Sebagai referensi, berikut adalah tabel perbandingan teknologi alat pemindai beton:

Rekomendasi Alat Rebar Scanner untuk Proyek Anda

Integrated Rebar Scanner TIME TC120

Alat pendeteksi NDT mutakhir ini mengukur ketebalan selimut beton, menemukan lokasi baja tulangan, dan memperkirakan diameter secara presisi. Temukan juga berbagai instrumen NDT presisi lainnya dari brand TIME.

Lihat Spesifikasi Produk

5 Tips Memilih Penyedia Jasa Rebar Scan Terbaik di Indonesia

Anda tidak boleh memilih vendor jasa rebar scanning hanya berdasarkan penawaran harga termurah. Sebab, kualitas data dari alat tersebut sangat menentukan keselamatan struktur bangunan Anda. Oleh karena itu, gunakan lima kriteria ini saat menyeleksi vendor:

1. Sertifikasi Alat dan Kalibrasi Valid: Pastikan vendor memiliki sertifikat kalibrasi alat yang masih berlaku dari lembaga resmi. Alat yang tidak terkalibrasi sering menghasilkan data meleset.
2. Teknisi NDT Bersertifikat: Alat tercanggih sekalipun tidak akan berguna jika operator kurang memahami mekanika rekayasa sipil. Jadi, pilih penyedia jasa yang mempekerjakan teknisi bersertifikat NDT atau tergabung dalam HAKI.
3. Alat Scan Standar Industri: Sebaiknya pastikan vendor menggunakan alat berskala industri global seperti Hilti atau Proceq.
4. Laporan Analisis 2D/3D Detail: Vendor yang baik selalu menyertakan tata letak besi tulangan, visualisasi 3D, serta tabel ketebalan selimut beton dalam laporan mereka.
5. Transparansi Harga Jasa: Vendor kredibel selalu memberikan rincian harga transparan sebelum mulai bekerja, baik tarif per titik maupun tarif harian.

Estimasi Harga Jasa Rebar Scan di Indonesia

Biaya jasa pemindaian beton bervariasi karena tergantung pada lokasi proyek, volume area, serta tingkat kesulitan di lapangan. Sebagai referensi, berikut adalah estimasi kisaran harganya:

Catatan: Estimasi harga di atas umumnya belum mencakup biaya mobilisasi teknisi, akomodasi luar kota, serta pembuatan laporan berstempel Ahli Struktur.

FAQ tentang Jasa Rebar Scan (Pertanyaan yang Sering Diajukan)

Berapa kedalaman maksimal yang bisa dideteksi oleh alat rebar scan?

Sebenarnya, kedalaman maksimal sangat bergantung pada teknologi alat yang teknisi gunakan. Sebagai contoh, alat berbasis induksi elektromagnetik umumnya efektif memindai hingga kedalaman 150 mm.

Sementara itu, alat berbasis GPR (Ground Penetrating Radar) mampu memetakan struktur besi hingga kedalaman 400 mm pada beton dengan kepadatan standar.

Apakah teknisi bisa langsung melihat hasil rebar scan di lokasi proyek?

Tentu saja, alat pemindai modern seperti Hilti PS 1000 memiliki layar monitor internal terintegrasi. Sehingga, teknisi bisa melihat visualisasi 2D struktur bagian dalam secara langsung (real-time) di lapangan.

Selain itu, deteksi instan ini berguna untuk langsung menandai area aman menggunakan kapur tulis. Namun, teknisi tetap harus mengolah data di komputer kantor untuk menerbitkan laporan formal yang detail.

Dapatkah alat rebar scan mendeteksi pipa non-logam di dalam beton?

Faktanya, alat tipe elektromagnetik (seperti Ferroscan) tidak mampu mendeteksi pipa non-logam. Namun sebaliknya, jika penyedia jasa menggunakan teknologi GPR, alat tersebut mampu mendeteksi objek non-logam.

Misalnya, mereka bisa menemukan pipa PVC yang berisi air, kabel serat optik, rongga udara (void), serta retakan internal secara presisi.
