Anda mungkin sudah tahu bahwa sensor level celup bisa menunjukkan isi tangki tanpa membuka tutupnya. Namun, bagaimana alat sekecil itu bisa tahu setinggi apa cairan di atasnya? Jawabannya tidak serumit dugaan Anda. Alat ini tidak memakai sihir, hanya fisika sederhana yang sudah Anda rasakan saat berenang.
Artikel ini menjelaskan cara kerja sensor level celup langkah demi langkah dengan bahasa awam. Selain itu, Anda akan mengerti mengapa hasil ukur air dan solar bisa berbeda. Anda juga akan tahu hal apa saja yang menjaga angka tetap akurat. Jika Anda belum mengenal alatnya, baca dulu artikel dasar tentang apa itu submersible level transducer.
Cara kerja sensor level celup berawal dari satu prinsip sederhana: semakin dalam cairan, semakin besar tekanannya. Sensor di dasar tangki membaca tekanan itu lewat membran, lalu mengubahnya menjadi sinyal listrik, misalnya 4-20mA. Setelah itu, panel atau layar menampilkan sinyal tersebut sebagai angka ketinggian. Namun, jenis cairan, suhu, kondisi kabel, dan posisi pemasangan ikut memengaruhi ketepatan hasil. Sebagai contoh, sensor HPT603 memakai bodi stainless steel 316L, tahan air IP68, dan berakurasi 0,5%.
Prinsip Dasar: Semakin Dalam, Semakin Besar Tekanannya
Ketika Anda menyelam di kolam, telinga terasa tertekan. Semakin dalam Anda menyelam, semakin kuat tekanan itu. Penyebabnya adalah berat air di atas tubuh Anda. Makin tinggi tumpukan air, makin berat pula bebannya, sehingga tekanannya makin besar.
Sensor level celup memanfaatkan gejala yang sama. Pertama, Anda meletakkan sensor di dasar tangki, sumur, atau bak penampung. Kemudian sensor menerima tekanan yang sebanding dengan tinggi cairan di atasnya. Karena hubungan ini tetap, alat bisa menerjemahkan tekanan menjadi ketinggian.

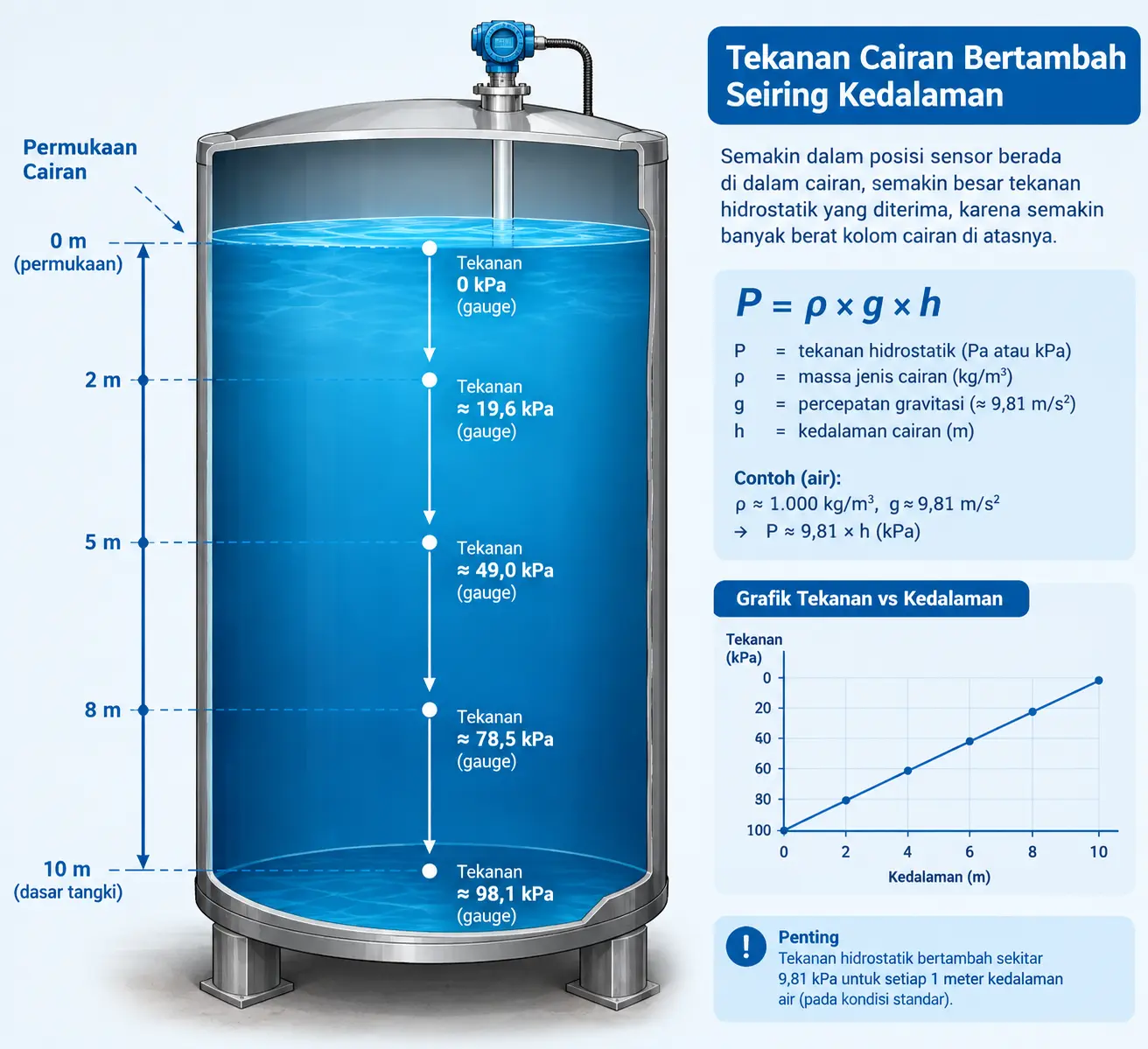

Semakin tinggi cairan di atas sensor, semakin besar tekanan yang sensor terima.
Sebagai gambaran, air setinggi 1 meter menghasilkan tekanan sekitar 0,1 bar. Jadi, air setinggi 5 meter menghasilkan tekanan sekitar 0,5 bar, dan seterusnya. Angka ini hanya pembulatan agar mudah Anda ingat.
Alur Kerja Sensor Level Celup dari Awal sampai Angka Tampil
Lima langkah berikut terjadi dalam sekejap, mulai dari cairan sampai angka muncul di layar:
- Anda mencelupkan sensor. Anda meletakkan alat di dasar tangki atau menggantungnya pada kedalaman tertentu dengan kabelnya.
- Cairan menekan membran. Bagian depan sensor, yaitu membran atau diafragma, menerima tekanan dari cairan di atasnya.
- Inti sensor membaca tekanan. Di balik membran, ada elemen yang berubah setiap kali tekanan naik atau turun.
- Rangkaian sensor mengubah tekanan menjadi sinyal listrik. Hasilnya berupa sinyal standar, misalnya 4-20mA.
- Kabel mengirim sinyal ke panel. Sinyal itu sampai ke layar, pengendali (PLC), atau sistem pemantauan, lalu menjadi angka ketinggian.

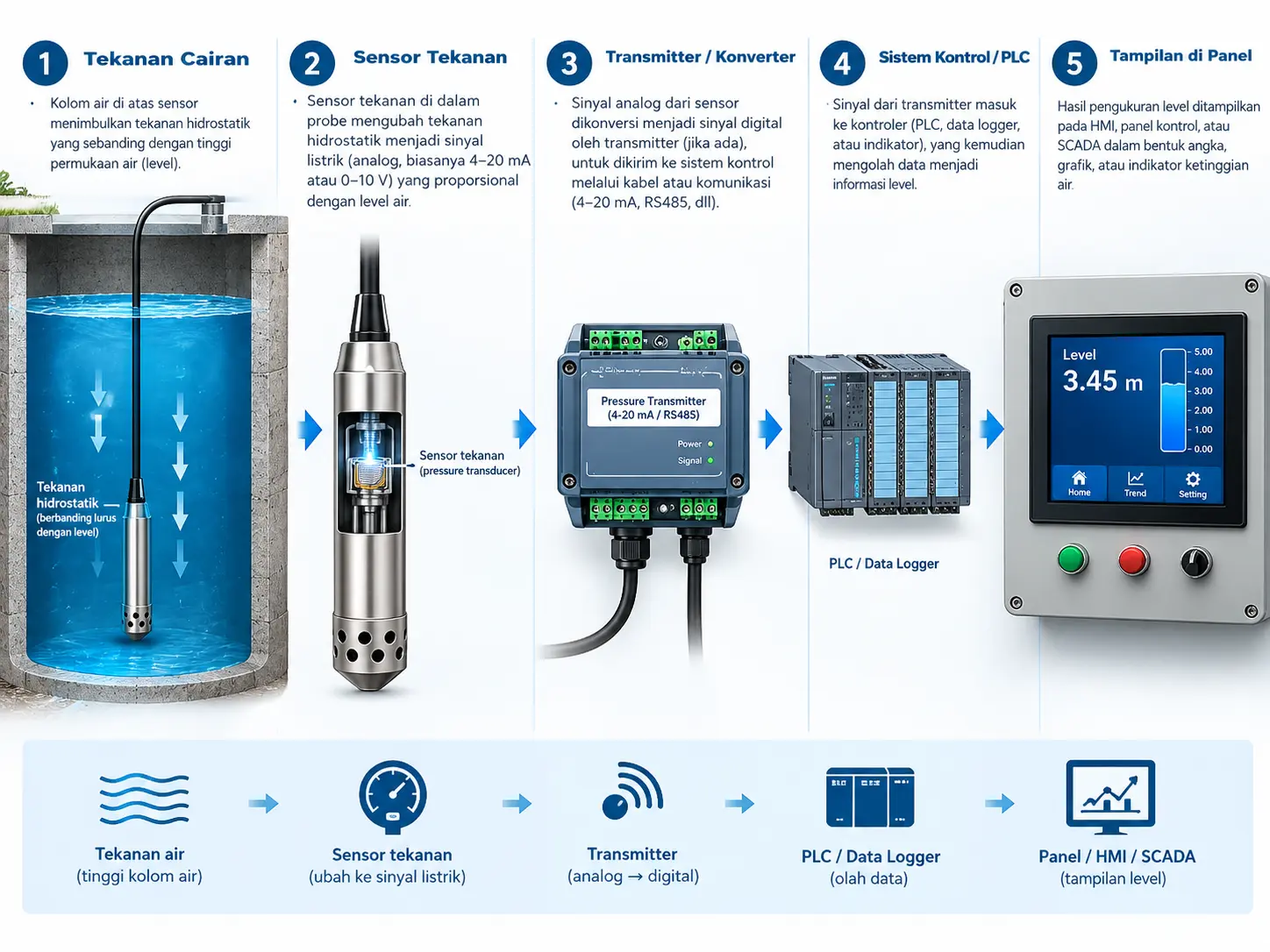

Alur singkat: tekanan cairan, sinyal listrik, kabel, lalu tampilan di panel.
Mengenal Sinyal 4-20mA dengan Cara Mudah
Sinyal 4-20mA adalah bahasa yang paling umum antara sensor dan panel di dunia industri. Cara membacanya sederhana: 4mA berarti kosong, 20mA berarti penuh. Angka di antaranya menunjukkan seberapa penuh cairannya.
Mengapa sinyal mulai dari 4, bukan 0? Jawabannya, panel bisa membedakan tangki kosong (4mA) dari kabel putus atau alat mati (0mA). Dengan begitu, kerusakan lebih cepat ketahuan.
Berikut contoh untuk sensor dengan rentang ukur 0 sampai 10 meter:
| Sinyal Keluaran | Artinya | Tinggi Cairan |
|---|---|---|
| 4 mA | Kosong (batas bawah) | 0 meter |
| 8 mA | Seperempat penuh | 2,5 meter |
| 12 mA | Setengah penuh | 5 meter |
| 20 mA | Penuh (batas atas) | 10 meter |
| 0 mA | Ada masalah (kabel putus atau alat mati) | Tidak valid |
Selain 4-20mA, ada keluaran lain seperti tegangan (1-5V atau 0-10V) dan komunikasi digital RS485. Perbedaan dan cara memilihnya kami bahas di artikel perbedaan output 4-20mA dan RS485.
Mengapa Kabel Sensor Punya Pipa Udara?
Banyak sensor level celup punya kabel dengan pipa udara yang sangat kecil. Fungsinya sederhana, tetapi penting: pipa ini menyalurkan tekanan udara luar ke belakang membran sensor.
Mengapa perlu? Sebab udara juga punya tekanan. Jika sensor hanya membaca tekanan total, perubahan cuaca atau ketinggian tempat ikut memengaruhi angka. Dengan pipa udara, sensor memperhitungkan tekanan udara di kedua sisi membran. Akibatnya, sensor hanya membaca tekanan dari cairan.
Karena itu, ingat dua hal praktis saat memasang sensor:
- Jangan menekuk kabel terlalu tajam dan jangan menjepitnya, sebab pipa udara bisa tersumbat.
- Lindungi ujung kabel di sisi panel dari cipratan air dan kelembapan berlebih.

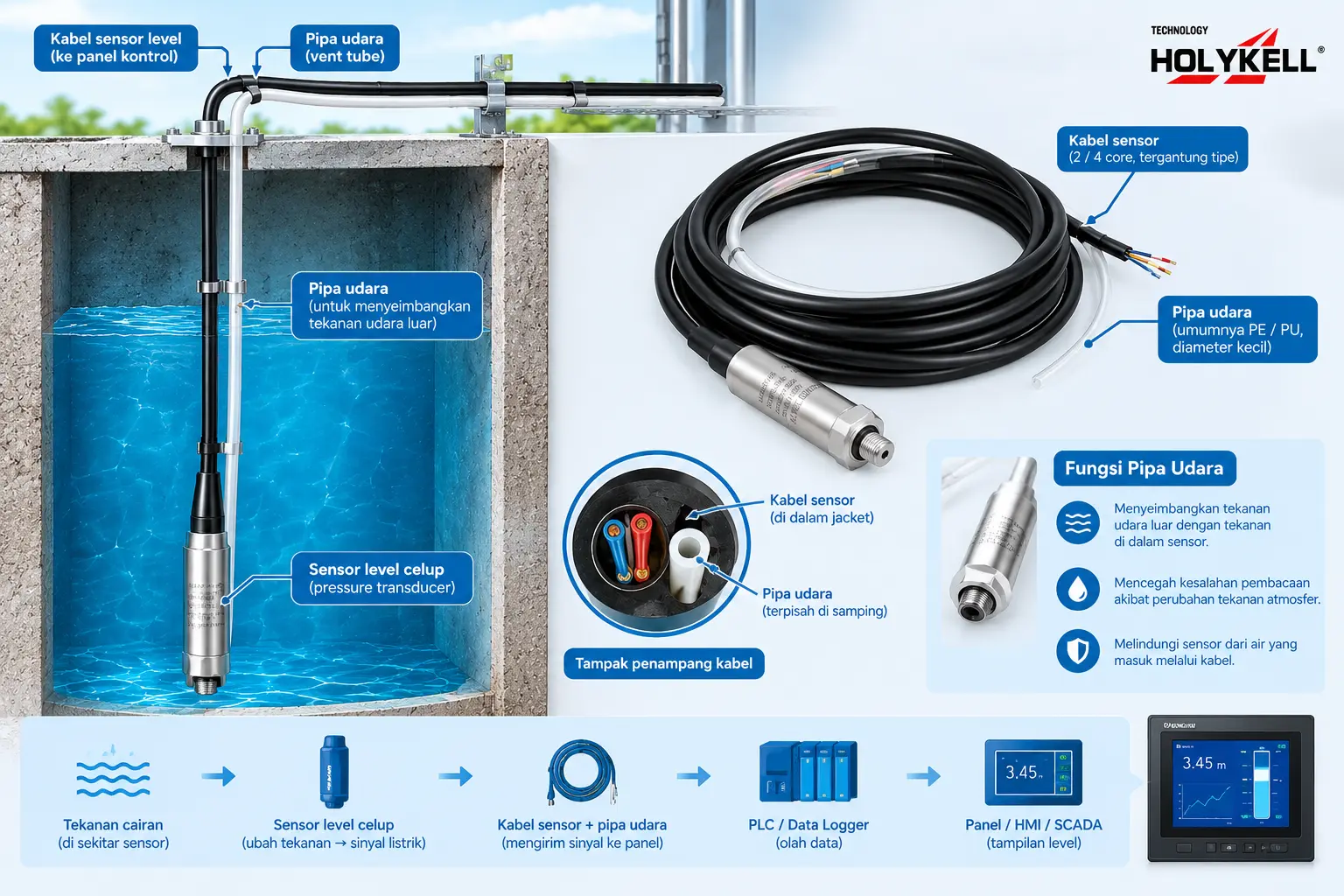

Kabel sensor umumnya memuat pipa udara kecil agar tekanan udara luar tidak memengaruhi pembacaan.
Faktor yang Memengaruhi Ketepatan Hasil Ukur
Sensor level celup sebenarnya membaca tekanan, bukan tinggi secara langsung. Oleh karena itu, beberapa hal bisa menggeser angka dari kondisi sebenarnya.
1. Jenis Cairan (Kepadatan)
Cairan yang lebih padat menghasilkan tekanan lebih besar pada tinggi yang sama, sedangkan cairan yang lebih ringan menghasilkan tekanan lebih kecil. Solar dan bensin, misalnya, lebih ringan daripada air. Jadi, pada tinggi yang sama, sensor merasakan tekanan yang lebih kecil daripada di air.
Jika Anda mengatur sensor untuk air lalu memakainya untuk solar tanpa penyesuaian, angka yang tampil lebih rendah daripada tinggi sebenarnya. Karena itu, sebutkan cairan yang akan Anda ukur saat memesan dan memasang sensor.
2. Suhu
Perubahan suhu memengaruhi pembacaan sensor dan juga kepadatan cairan. Sensor yang baik punya kompensasi suhu. Selain itu, pakai sensor dalam rentang suhu yang tercantum di spesifikasi.
3. Endapan dan Lumpur
Lumpur atau kotoran yang menumpuk di dasar bisa menutupi membran. Karena itu, hindari titik yang sering berlumpur, atau bersihkan sensor secara berkala.
4. Posisi Pemasangan
Pasang sensor di titik yang relatif tenang, jauh dari aliran masuk yang deras atau pusaran pompa. Jika aliran bergolak, tekanan berubah-ubah dan angka pun bergoyang.
5. Pengaturan Rentang Ukur
Rentang ukur yang terlalu besar membuat pembacaan kurang teliti. Sebaliknya, rentang yang terlalu kecil membuat sensor cepat mencapai batas. Jadi, pilih rentang yang sedikit di atas tinggi maksimum cairan Anda.
Contoh Perhitungan Sederhana
Agar lebih terbayang, mari kita hitung satu contoh. Misalkan sebuah tangki air memakai sensor dengan rentang ukur 0 sampai 10 meter dan keluaran 4-20mA. Kemudian panel membaca sinyal 12 mA.
Rumus mudahnya: kurangi sinyal dengan 4, bagi dengan 16, lalu kalikan dengan rentang ukur.
(12 - 4) / 16 = 0,5, lalu 0,5 x 10 meter = 5 meter.
Jadi, tinggi air di tangki adalah 5 meter, atau setengah dari rentang ukur. Dengan cara yang sama, panel atau PLC mengubah sinyal apa pun menjadi tinggi cairan. Setelah itu, panel bisa menyalakan alarm atau menghidupkan pompa saat cairan sampai batas tertentu.
Cara Kerja Sensor dalam Penggunaan Nyata
Semua tempat memakai prinsip yang sama, hanya tujuannya yang berbeda:
- Tangki solar dan bensin: sensor memantau sisa bahan bakar agar genset atau kendaraan operasional tidak kehabisan. Baca selengkapnya di artikel sensor level untuk tangki solar dan bensin.
- Stasiun pompa: panel memakai sinyal sensor untuk menghidupkan pompa saat air tinggi dan mematikannya saat air rendah. Anda bisa membacanya di artikel sensor ketinggian air untuk pumping station dan sumur bor.
- Sumur dan tandon air: sensor menampilkan tinggi air, sehingga Anda bisa memantau persediaan tanpa mengecek langsung.

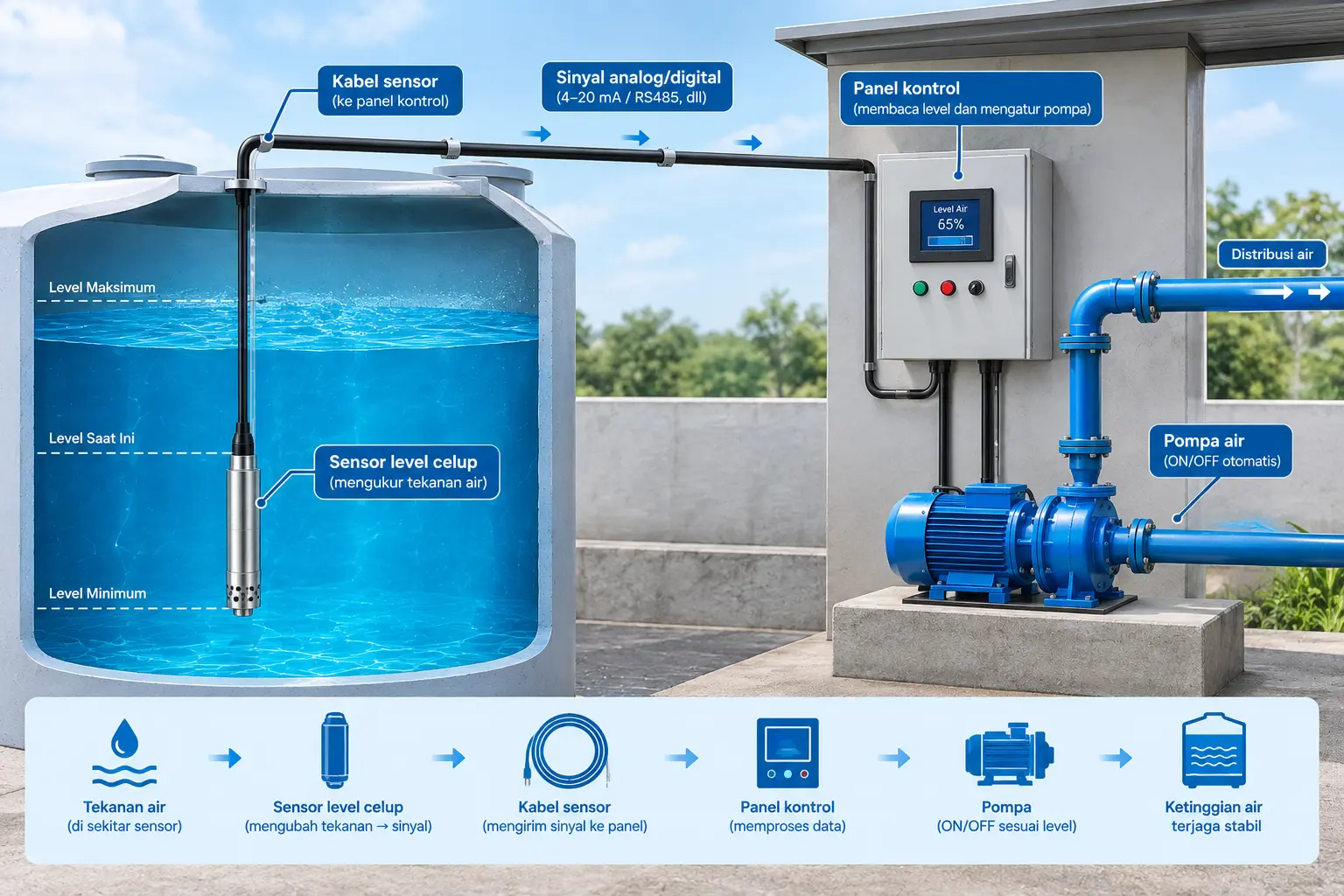

Panel memakai sinyal sensor untuk memantau isi tangki dan mengatur pompa.
HPT603 Submersible Liquid Level Transducer
Sensor level celup dengan bodi stainless steel 316L yang rapat, tahan air IP68, rentang ukur 0,5 hingga 200 meter, akurasi 0,5% (0,25% untuk pesanan khusus), dan pilihan output 4-20mA, 1-5V, 0-10V, 0,5-4,5V, atau RS485 Modbus RTU. Sensor ini cocok untuk tangki solar dan bensin, tangki oli, serta stasiun pompa.
Lihat Produk HPT603HPT603 termasuk lini sensor merek Holykell. Untuk melihat pilihan sensor lain dari merek yang sama, kunjungi halaman produk Holykell di Giteknindo.
Pertanyaan Seputar Cara Kerja Sensor (FAQ)
Bagaimana sensor level celup mengetahui tinggi cairan?
Sensor membaca tekanan cairan di atasnya. Semakin tinggi cairan, semakin besar tekanannya. Setelah itu, sensor mengubah tekanan menjadi sinyal listrik, dan panel menerjemahkannya menjadi angka ketinggian.
Kenapa sinyalnya mulai dari 4mA, bukan 0mA?
Supaya panel bisa membedakan kondisi kosong (4mA) dari kerusakan seperti kabel putus atau alat mati (0mA). Dengan begitu, Anda lebih cepat menemukan masalah pada alat.
Apakah hasil ukur sama untuk air dan solar?
Tidak selalu. Solar lebih ringan daripada air, sehingga tekanannya lebih kecil pada tinggi yang sama. Oleh karena itu, sebutkan jenis cairan saat memesan agar pengaturan sensor dan panel sesuai.
Apa fungsi pipa udara di dalam kabel sensor?
Pipa udara menyalurkan tekanan udara luar ke belakang membran. Akibatnya, hasil ukur murni berasal dari tekanan cairan, bukan dari perubahan tekanan udara.
Apakah sensor level celup perlu kalibrasi?
Sebaiknya Anda mengecek sensor secara berkala agar hasil ukur tetap akurat, terutama jika sensor sudah lama bekerja atau berada di cairan berlumpur. Namun, jadwal dan caranya mengikuti petunjuk pabrikan serta kebutuhan Anda.
Kesimpulan
Cara kerja sensor level celup bisa Anda ringkas dalam tiga kalimat. Pertama, cairan menekan membran sensor. Kedua, sensor mengubah tekanan itu menjadi sinyal listrik. Ketiga, panel menerima sinyal dan menampilkan tinggi cairan. Hasilnya akurat jika jenis cairan, rentang ukur, kabel, dan posisi pemasangan sudah tepat.
Jika Anda siap memilih sensor, lihat produk HPT603 Submersible Liquid Level Transducer atau hubungi tim Giteknindo untuk berkonsultasi. Selanjutnya, baca artikel cara mengetahui isi tangki air atau solar tanpa membuka tutupnya.
