Panduan Lengkap Standar Adhesion Test pada Industri Coating

Uji rekat coating (adhesion test) adalah metode pengujian untuk mengukur kekuatan mekanis ikatan antara lapisan cat pelindung (coating) dengan permukaan substrat di bawahnya. Pengujian ini umumnya mengacu pada standar internasional seperti ASTM D3359 (metode kualitatif/semi-kuantitatif dengan tape test) serta ASTM D4541 atau ISO 4624 (metode kuantitatif berupa pull-off test) untuk memastikan keandalan proteksi korosi pada aset industri.

Daya rekat yang optimal merupakan prasyarat mutlak agar sistem protective coating dapat melindungi material dari paparan lingkungan ekstrem. Tanpa daya rekat yang kuat, investasi proteksi korosi pada tangki minyak, struktur jembatan, kapal laut, hingga pipa bawah tanah akan sia-sia karena lapisan cat pelindung akan mudah mengelupas (peeling) atau melepuh (blistering).

Melalui pengujian uji rekat coating atau Adhesive Test yang dilakukan secara berkala oleh tim Quality Assurance / Quality Control (QA/QC), perusahaan dapat memitigasi risiko kegagalan struktural dini yang berpotensi menimbulkan kerugian finansial hingga miliaran Rupiah akibat shutdown operasional yang tidak terencana.

3 Standar Utama Pengujian Adhesion Test pada Coating

Dalam praktik inspeksi teknis di Indonesia, terdapat tiga metodologi utama yang diakui secara global dan kerap tercantum dalam dokumen spesifikasi proyek konstruksi serta minyak dan gas bumi.

1. Metode Tape Test (ASTM D3359 / SNI ISO 2409)

Metode pengujian tape test merupakan metode evaluasi daya rekat mekanis yang bersifat kualitatif atau semi-kuantitatif. Pengujian metode tape test umumnya diaplikasikan untuk mengukur kekuatan rekat lapisan cat pelindung yang relatif tipis pada permukaan datar. Berdasarkan ketebalan film kering (Dry Film Thickness/DFT), ASTM D3359 membagi pengujian ini menjadi dua variasi:

• Metode X-Cut (ASTM D3359 Method A): Metode pengujian ini digunakan untuk sistem pelapisan dengan ketebalan film kering (DFT) di atas 125 mikron (5 mils). Operator pengujian membuat torehan berbentuk huruf "X" hingga menembus substrat menggunakan pisau bedah (scalpel) atau pisau pemotong (utility knife), menempelkan pita perekat standar khusus, lalu menarik pita perekat tersebut dengan cepat.

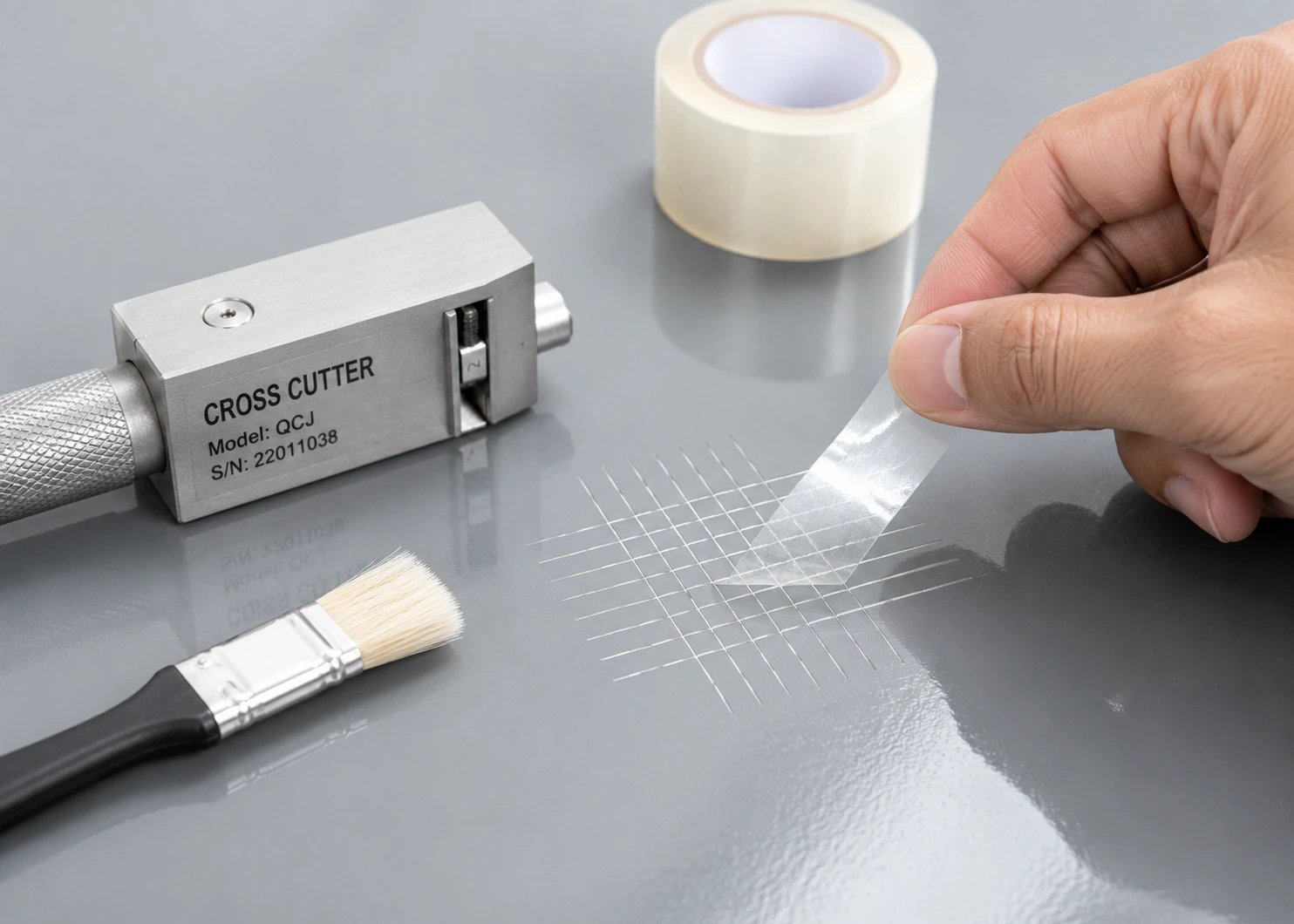

• Metode Cross-Cut (ASTM D3359 Method B / SNI ISO 2409:2016): Metode pengujian ini diaplikasikan khusus untuk ketebalan film kering di bawah 125 mikron (5 mils). Operator pengujian membuat pola kisi-kisi (grid) tegak lurus dengan jarak celah 1 mm atau 2 mm tergantung ketebalan cat.

Hasil pengujian metode tape test ini dievaluasi secara visual dengan mencocokkan pola kerusakan pada permukaan cat terhadap tabel klasifikasi standar ASTM D3359, mulai dari peringkat 5B/5A (tidak ada cat yang lepas/terkelupas, kualitas sempurna) hingga peringkat 0B/0A (lebih dari 65% area kisi-kisi terkelupas, kualitas sangat buruk). Di Indonesia, standar nasional SNI ISO 2409:2016 telah mengadopsi penuh parameter teknis dari standar internasional ISO 2409 untuk metode cross-cut ini.

2. Metode Pull-Off Test (ASTM D4541 / ISO 4624)

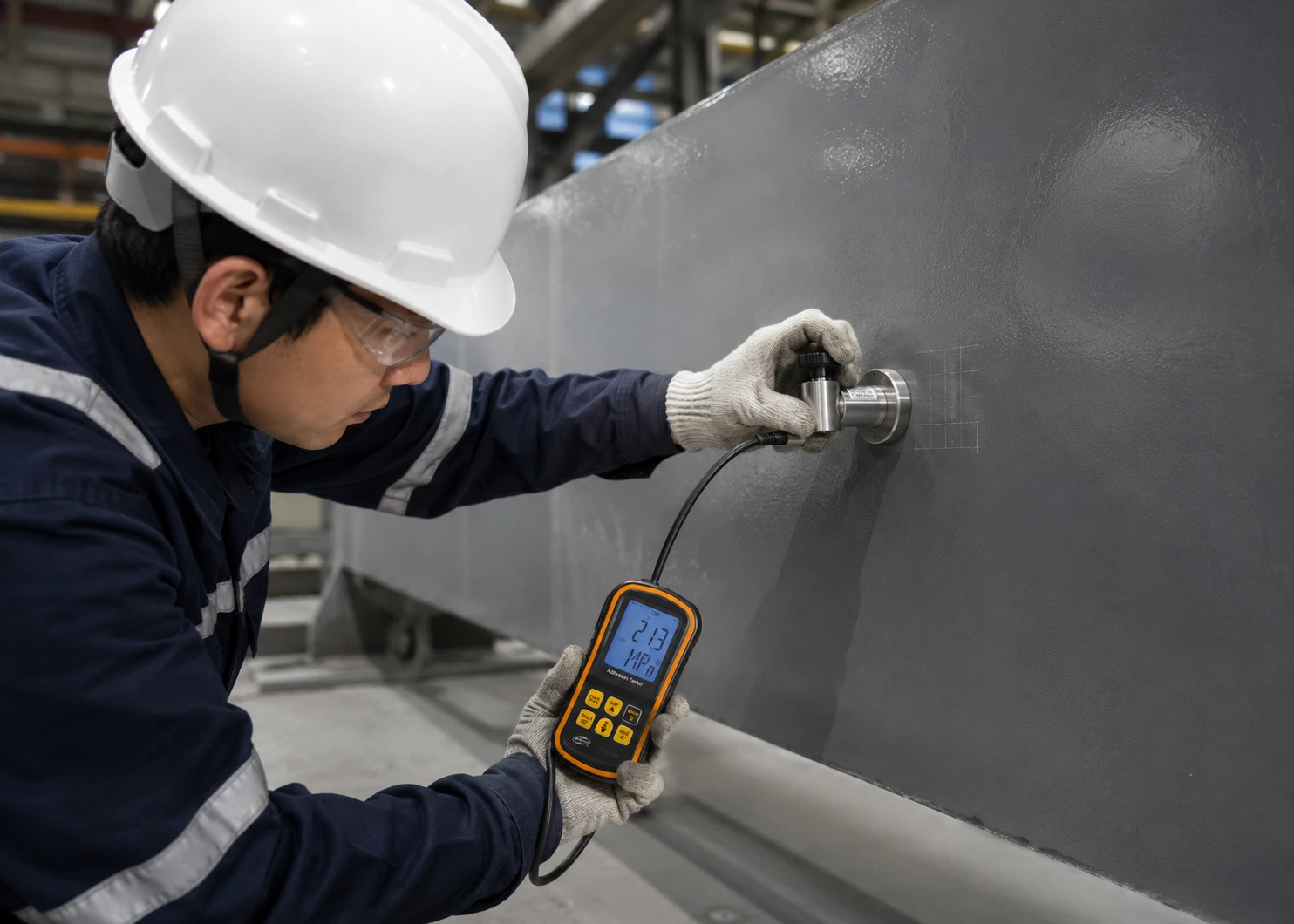

Jika proyek Anda membutuhkan data angka yang presisi untuk kebutuhan pelaporan teknis, metode pull-off test adalah pilihan standar yang wajib digunakan. Metode pengujian kuantitatif ini bekerja dengan mengukur gaya tarik tegak lurus terbesar yang mampu ditoleransi oleh lapisan pelindung sebelum terlepas dari substrat baja atau beton.

Untuk melaksanakan pengujian metode pull-off test ini, tim QA/QC membutuhkan alat ukur daya rekat cat portabel yang disebut pull-off adhesion tester (seperti tipe manual mekanis maupun otomatis hidrolik). Proses penarikan ini menggunakan silinder kecil berbahan logam yang disebut dengan istilah Dolly atau Stub. Nilai daya rekat yang dihasilkan akan dinyatakan dalam satuan tekanan metrik Megapascal (MPa) atau satuan imperial Pounds per Square Inch (Psi).

3. Metode Knife Test (ASTM D6677)

Metode pengujian knife test adalah cara paling sederhana, cepat, dan ekonomis untuk mengevaluasi kekuatan rekat cat secara kualitatif di lapangan. Pengujian metode ini dilakukan dengan cara membuat torehan berbentuk huruf "V" pada lapisan cat menggunakan pisau pemotong utilitas.

Operator pengujian kemudian mencoba mengungkit lapisan cat pada area persimpangan torehan tersebut untuk mengukur tingkat kemudahan pengelupasan lapisan cat. Hasil pengujian metode knife test ini diklasifikasikan dengan skala rating berkisar dari angka 1 hingga 10, di mana rating tertinggi menunjukkan bahwa lapisan cat pelindung sangat sulit dilepas dari permukaan substrat. Pengujian metode knife test umumnya bersifat subjektif dan hanya digunakan sebagai metode skrining cepat awal di lapangan sebelum metode pengujian yang lebih akurat dilakukan.

Perbandingan Parameter Standar: ASTM D3359 vs ASTM D4541 vs ASTM D6677

Untuk mempermudah pemilihan metode pengujian daya rekat cat yang paling sesuai dengan kebutuhan proyek konstruksi atau pemeliharaan Anda, tabel komparasi teknis di bawah ini menyajikan perbandingan mendalam dari ketiga standar uji rekat coating:

Prosedur Langkah-demi-Langkah Pengujian Pull-Off Adhesion Test (ASTM D4541)

Karena metode pengujian kuantitatif sangat penting bagi industri minyak dan gas serta manufaktur berat, berikut adalah langkah-langkah kerja standar operasi pengujian pull-off test berdasarkan ketentuan regulasi ASTM D4541:

1. Persiapan Permukaan Substrat dan Dolly: Bersihkan permukaan lapisan cat pelindung yang akan diuji dari debu, sisa minyak, grease, dan kontaminan lainnya. Gosok perlahan bagian bawah permukaan dolly menggunakan kertas amplas halus untuk memaksimalkan daya rekat lem perekat.
2. Pencampuran dan Aplikasi Perekat (Glue): Campurkan lem perekat epoksi (epoxy adhesive) dua komponen secara merata. Oleskan lem tipis-tipis pada bagian bawah permukaan dolly, kemudian tempelkan dolly ke permukaan cat pelindung dengan memberikan tekanan konstan secara perlahan agar sisa lem keluar dari tepi luar dolly.
3. Proses Pengeringan Lem (Curing Time): Biarkan lem epoksi mengering dan mengeras (curing) sepenuhnya sesuai instruksi pabrikan perekat. Di wilayah tropis dengan kelembaban tinggi seperti Indonesia, proses curing ini umumnya memakan waktu 12 hingga 24 jam agar lem mencapai kekuatan tarik maksimal.
4. Pemotongan Area Uji (Scoring): Potong area lapisan cat di sekeliling tepi luar dolly hingga mencapai permukaan substrat baja terdalam menggunakan alat pemotong khusus (scoring tool). Langkah pemotongan ini opsional namun sangat direkomendasikan pada lapisan cat yang tebal agar gaya tarik terisolasi penuh pada area di bawah diameter dolly.
5. Pemasangan Alat Pull-Off Adhesion Tester: Pasang kepala penarik dari alat pull-off adhesion tester ke bagian kepala dolly. Pastikan posisi penarikan tegak lurus sempurna 90 derajat terhadap permukaan pelapisan untuk menghindari gaya geser samping yang tidak akurat.
6. Proses Penarikan dan Pencatatan Hasil: Putar tuas pemutar atau tekan tombol pompa hidrolik secara perlahan untuk memberikan tekanan penarikan dengan laju peningkatan tekanan konstan (tidak boleh melebihi 1 MPa/detik). Lakukan penarikan hingga dolly terlepas sepenuhnya dari permukaan substrat, lalu catat nilai kekuatan tarik maksimal yang ditunjukkan oleh jarum indikator atau layar digital alat ukur daya rekat cat tersebut.

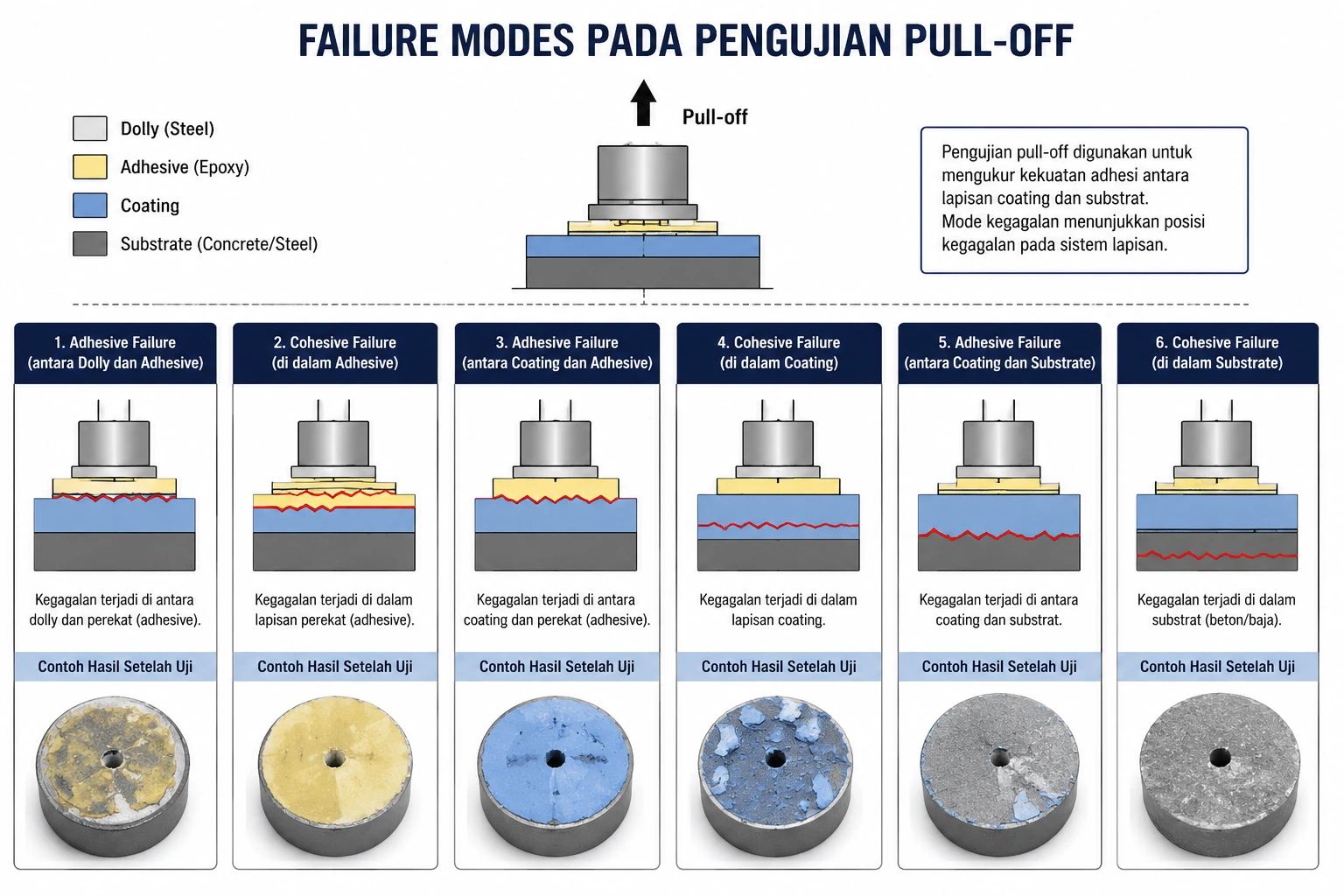

Cara Membaca Hasil & Jenis Kegagalan Adhesi (Failure Modes)

Nilai angka MPa atau Psi yang didapatkan dari alat uji pull-off test belumlah lengkap tanpa analisis visual terhadap karakteristik patahan yang terjadi pada permukaan dolly dan substrat pelapisan setelah pengujian selesai. Analisis visual ini diklasifikasikan ke dalam tiga jenis mode kegagalan (failure modes):

• Kegagalan Adhesif (Adhesive Failure): Patahan atau lepasnya lapisan cat terjadi tepat pada batas antarmuka (interface) antara satu lapisan cat dengan lapisan cat lainnya (intercoat), atau antara lapisan cat primer dengan permukaan substrat baja. Kegagalan jenis adhesif ini umumnya mengindikasikan persiapan permukaan substrat yang kurang bersih (terdapat sisa minyak atau karat halus) sebelum proses pengecatan dimulai.
• Kegagalan Kohesif (Cohesive Failure): Kerusakan patahan terjadi di dalam satu lapisan cat itu sendiri. Hal ini ditunjukkan dengan adanya sisa material cat yang sama baik di permukaan bawah dolly maupun di permukaan substrat. Kegagalan kohesif menandakan formulasi pencampuran komponen cat yang kurang merata, proses pengeringan (curing) cat yang tidak sempurna karena suhu terlalu dingin atau kelembaban terlalu tinggi saat aplikasi dilakukan, atau kualitas internal produk cat itu sendiri yang kurang optimal.
• Kegagalan Lem (Glue Failure): Lapisan cat sama sekali tidak terlepas dari substrat, melainkan lapisan lem perekat epoksi terlepas dari permukaan atas cat atau dari bagian bawah permukaan dolly. Jika nilai tekanan tarikan saat kegagalan lem terjadi masih berada di bawah batas spesifikasi proyek, maka pengujian dinyatakan tidak valid (invalid test) dan pengujian harus diulang kembali menggunakan jenis lem perekat yang lebih kuat.

Standar Industri & Regulasi Pengujian Coating di Indonesia (Migas & Konstruksi)

Dalam implementasi proyek berskala besar di Indonesia, kepatuhan terhadap regulasi lokal sangatlah krusial untuk aspek legalitas dan keselamatan kerja jangka panjang.

Pada sektor hulu minyak dan gas bumi, SKK Migas melalui Pedoman Tata Kerja PTK 007 serta standar teknis internal dari badan usaha milik negara seperti PT Pertamina (Persero) menetapkan persyaratan ketat terhadap kontrol kualitas proteksi korosi. Sistem pengecatan tangki penyimpanan minyak bumi wajib lolos uji daya rekat minimum sebesar 3 MPa (sekitar 435 Psi) untuk area non-rendaman, dan hingga 5 MPa (sekitar 725 Psi) untuk area rendaman minyak mentah (immersion service) berdasarkan standar ASTM D4541.

Sementara itu, untuk sektor konstruksi infrastruktur publik seperti jembatan bentang panjang, dermaga pelabuhan, dan tiang pancang baja, Kementerian Pekerjaan Umum dan Perumahan Rakyat (PUPR) mewajibkan seluruh pengawas lapangan mengacu pada standar spesifikasi umum yang mencantumkan batas minimum pengujian daya rekat cat besi. Semua pengujian teknis wajib dipantau dan disetujui oleh inspektur pelapisan bersertifikat resmi seperti sertifikasi AMPP (Association for Materials Protection and Performance) (gabungan dari organisasi NACE & SSPC terdahulu) atau sertifikasi internasional BGAS-CSWIP Painting Inspector.
