Panduan Cara Menggunakan Multimeter untuk Pemula Dan Teknisi

Bagi siapa saja yang sering berurusan dengan sistem kelistrikan—mulai dari pemilik rumah yang ingin memperbaiki stop kontak, teknisi lapangan yang memperbaiki panel pabrik, hingga staf laboratorium yang melakukan pengujian presisi—multimeter merupakan perkakas yang wajib Anda miliki. Di Indonesia, masyarakat juga sangat mengenal alat ini dengan sebutan AVO Meter, yang merupakan singkatan dari Ampere, Volt, dan Ohm.

Namun, bagi pemula, melihat banyaknya simbol, angka, dan soket colokan pada multimeter sering kali sangat membingungkan. Padahal, salah mengatur posisi sakelar tidak hanya berpotensi merusak alat ukur, tetapi juga berisiko memicu korsleting hingga membuat aliran listrik rumah tangga Anda mengalami jeglek (MCB turun).

Oleh karena itu, artikel ini akan mengupas tuntas fungsi multimeter, bagian-bagian alat, cara mengoperasikannya dengan aman, hingga tips bagi Anda dalam memilih spesifikasi yang sesuai dengan kebutuhan.

Apa Saja yang Bisa Anda Ukur Menggunakan Multimeter?

Secara umum, kita bisa mengelompokkan multimeter menjadi dua jenis utama:

• Multimeter Analog: Tipe ini menggunakan jarum penunjuk fisik pada papan skala untuk menampilkan nilai pembacaan. Meskipun Anda membutuhkan ketelitian mata ekstra saat membaca hasil ukur, model analog ini sangat baik untuk melihat fluktuasi sinyal yang dinamis.
• Multimeter Digital (DMM): Perangkat ini akan langsung menampilkan hasil pengukuran berupa angka digital di layar LCD. Keunggulannya, alat ini sangat praktis, memiliki tingkat akurasi tinggi, dan mampu meminimalkan kesalahan pembacaan (human error).

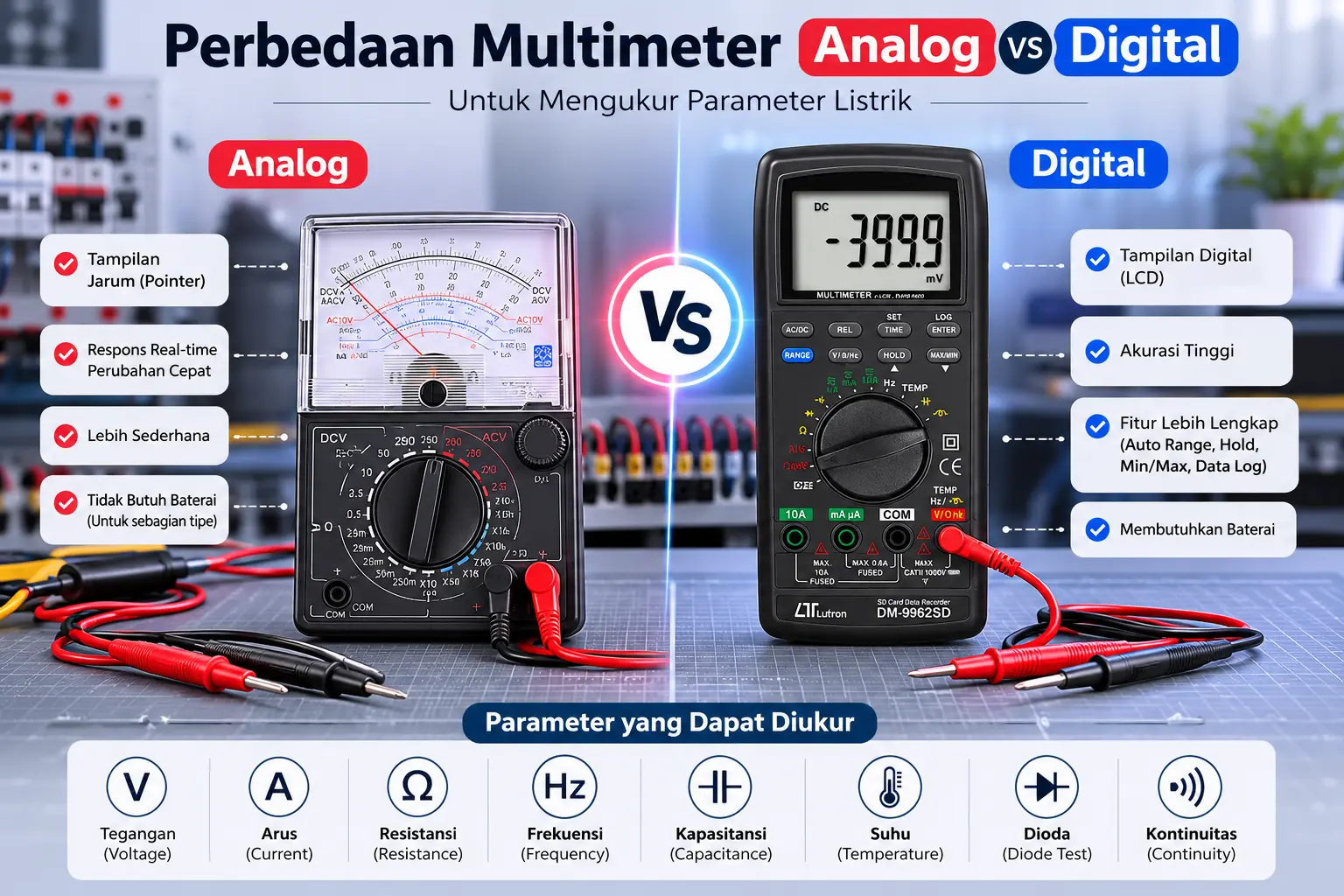

Perbandingan visual antara multimeter analog dengan jarum penunjuk dan multimeter digital dengan layar LCD modern.

Bagian-Bagian Penting Multimeter yang Wajib Anda Ketahui

Sebelum mulai melakukan pengukuran, Anda tentu harus mengenali komponen fisik utama yang ada pada sebuah multimeter digital standar:

• Display/Layar: Panel LCD ini berfungsi untuk menampilkan hasil pengukuran secara langsung kepada Anda.
• Knob Selektor (Sakelar Putar): Anda menggunakan sakelar putar ini untuk memilih jenis parameter listrik yang ingin Anda ukur sekaligus menentukan batas ukur maksimum (range).
• Probe (Kabel Tester): Bagian ini terdiri dari dua kabel dengan ujung runcing berbahan logam, yaitu Probe Merah untuk menyentuh kutub positif (+) dan Probe Hitam untuk menyentuh kutub negatif (-).
• Terminal Port (Lubang Colokan): Area ini menyediakan tempat bagi Anda untuk menghubungkan kabel probe ke badan multimeter:
  • COM (Common): Lubang wajib bagi Anda untuk menancapkan probe hitam (ground/negatif).
  • VΩmA: Lubang bagi Anda untuk memasukkan probe merah saat Anda ingin mengukur tegangan, hambatan, dan arus berskala kecil (miliampere).
  • 10A / 20A: Lubang khusus bagi Anda untuk menyambungkan probe merah saat mengukur arus listrik skala besar (biasanya maksimal hingga 10 atau 20 Ampere saja).

Panduan Praktis Cara Menggunakan Multimeter Digital

Agar alat ukur Anda tetap awet dan selalu menghasilkan pembacaan yang akurat, sebaiknya ikuti panduan langkah demi langkah berdasarkan parameter yang ingin Anda uji berikut ini:

1. Cara Mengukur Tegangan Listrik (AC dan DC)

Sebagai catatan tambahan, khusus pada arus AC Anda boleh menempatkan posisi probe secara terbalik. Sementara itu, pada arus DC Anda harus memastikan probe merah benar-benar menyentuh kutub positif baterai.

Berdasarkan catatan kasus riil, tegangan standar stop kontak rumah tangga dari PLN di Indonesia adalah 220 Volt AC dengan frekuensi 50 Hz. Adapun nilai toleransi tegangan yang tergolong aman biasanya berkisar antara 198V hingga 242V. Oleh sebab itu, jika tegangan rumah Anda sering merosot di bawah 200V, peralatan elektronik sensitif seperti AC atau kulkas akan berisiko cepat rusak.

2. Cara Mengukur Hambatan / Resistansi (Ohm)

Pada praktiknya, teknisi melakukan pengukuran hambatan untuk mengetahui nilai sebuah resistor atau mengecek kondisi komponen elektronik apakah masih berfungsi dengan baik.

1. Pertama, pastikan rangkaian atau komponen yang akan Anda ukur sama sekali tidak mengalirkan arus listrik (matikan daya atau cabut baterainya). Sebab, mengukur Ohm saat sirkuit masih hidup dapat merusak sistem internal multimeter Anda.
2. Kemudian, putar sakelar selektor ke simbol Ω (Ohm). Jika multimeter Anda bukan tipe auto-ranging, Anda wajib memilih batas ukur (range) yang mendekati perkiraan nilai hambatan resistor tersebut.
3. Selanjutnya, colokkan probe merah di port VΩmA dan probe hitam di COM.
4. Terakhir, sentuhkan kedua ujung probe ke kedua kaki resistor. Hasil ukur akan langsung tampil di layar monitor Anda.

3. Cara Mengukur Arus Listrik (Ampere)

Mengukur arus listrik tentu membutuhkan ketelitian ekstra karena metode penyambungannya sangat berbeda dengan cara pengukuran tegangan. Untuk melakukannya, Anda harus memasang multimeter secara seri ke dalam beban sirkuit.

1. Langkah awal, pindahkan probe merah ke port 10A jika Anda memperkirakan arus yang mengalir cukup besar. Sebaliknya, Anda bisa membiarkannya tetap di port VΩmA untuk mengukur arus skala mikro atau miliampere. Sementara itu, probe hitam tetap berada di port COM.
2. Lalu, putar selektor ke simbol A~ (AC) atau A- (DC) sesuai dengan jenis arus yang Anda miliki.
3. Setelah itu, putuskan jalur sirkuit yang sedang aktif, misalnya dengan cara melepas salah satu kabel yang menuju ke lampu pijar atau beban.
4. Kemudian, hubungkan multimeter secara seri ke dalam jalur yang sudah Anda putuskan tadi. Dengan demikian, arus listrik akan mengalir masuk melewati probe merah, menyusuri mesin multimeter, dan keluar melalui probe hitam menuju beban akhir.

Peringatan Keras: Anda sama sekali tidak boleh menempelkan probe multimeter dalam mode Ampere secara langsung ke kutub baterai atau stop kontak secara paralel. Pasalnya, tindakan keliru ini akan memicu korsleting parah yang bisa seketika memutus sekring internal atau bahkan merusak total alat ukur Anda.

4. Cara Menguji Kontinuitas (Mendeteksi Kabel Putus)

Fitur kontinuitas (continuity tester) merupakan salah satu alat bantu paling praktis yang bisa Anda manfaatkan untuk keperluan perbaikan instalasi rumah sehari-hari.

1. Pertama-tama, putar selektor ke simbol Buzzer (biasanya bergambar seperti ikon gelombang suara).
2. Kedua, pastikan kabel yang akan Anda uji tidak terhubung ke sumber listrik mana pun.
3. Selanjutnya, tempelkan probe merah di ujung awal kabel dan probe hitam di ujung akhir kabel.
4. Hasilnya, jika kabel tersebut masih utuh dan tersambung dengan baik, multimeter Anda akan mengeluarkan bunyi bip (beep) yang nyaring. Sebaliknya, jika tidak ada suara dan layar justru menampilkan pesan overload, itu menandakan kabel tersebut sudah terputus di tengah jalan.

Tabel Setelan Multimeter Berdasarkan Parameter

Anda bisa menggunakan tabel rangkuman berikut ini untuk memastikan pengaturan multimeter Anda selalu tepat sasaran sebelum memulai pengetesan di lapangan:

Panduan Khusus Berdasarkan Kebutuhan Pengguna

Tentu saja, setiap pengguna selalu memiliki standar kebutuhan akurasi dan protokol keselamatan kerja yang berbeda-beda saat mereka mengoperasikan multimeter di lapangan.

A. Untuk Orang Awam & Pemula (DIY)

Bagi Anda yang sekadar ingin menguji sisa daya baterai mainan anak atau mendeteksi kabel kulkas yang rusak, Anda sebaiknya membeli multimeter digital murah bertipe auto-ranging. Sebab, fitur auto-ranging akan bekerja otomatis mendeteksi batas skala ukur sehingga mampu meminimalkan risiko salah setel skala yang berpotensi merusak perangkat.

B. Untuk Teknisi Lapangan (Field Technicians)

Sementara itu, apabila Anda rutin bekerja dengan panel distribusi listrik gedung maupun inverter industri, Anda mutlak membutuhkan multimeter berspesifikasi tinggi.

• True RMS: Sebagai teknisi profesional, Anda wajib menggunakan multimeter berfitur True RMS untuk mengukur arus AC non-sinusoidal secara akurat. Fitur ini sangat penting karena beban elektronik modern sering kali menghasilkan distorsi sinyal yang tidak murni.
• Kategori Keselamatan (CAT Rating): Selain itu, pastikan alat ukur yang Anda bawa sudah memiliki sertifikasi keselamatan minimal CAT III 600V. Sertifikasi ini berfungsi menahan lonjakan tegangan transient mendadak di area instalasi primer sehingga Anda terhindar dari bahaya ledakan alat.

C. Untuk Staf Laboratorium (R&D / QC)

Di sisi lain, untuk kegiatan pada area laboratorium penelitian dan kontrol kualitas produk (QC), faktor presisi angka merupakan segalanya.

• Resolusi Digit Tinggi: Anda harus menyertakan multimeter dengan layar 4.5 digit atau lebih untuk mendapatkan tingkat akurasi pembacaan hingga ke fraksi desimal terkecil.
• Sertifikasi KAN: Khusus untuk memenuhi prosedur audit industri, sebuah laboratorium kalibrasi yang telah terakreditasi oleh KAN (Komite Akreditasi Nasional) wajib mengkalibrasi alat ukur tersebut secara periodik. Pada akhirnya, prosedur ini bertujuan kuat untuk menjamin ketertelusuran standar pengukuran nasional secara sah.

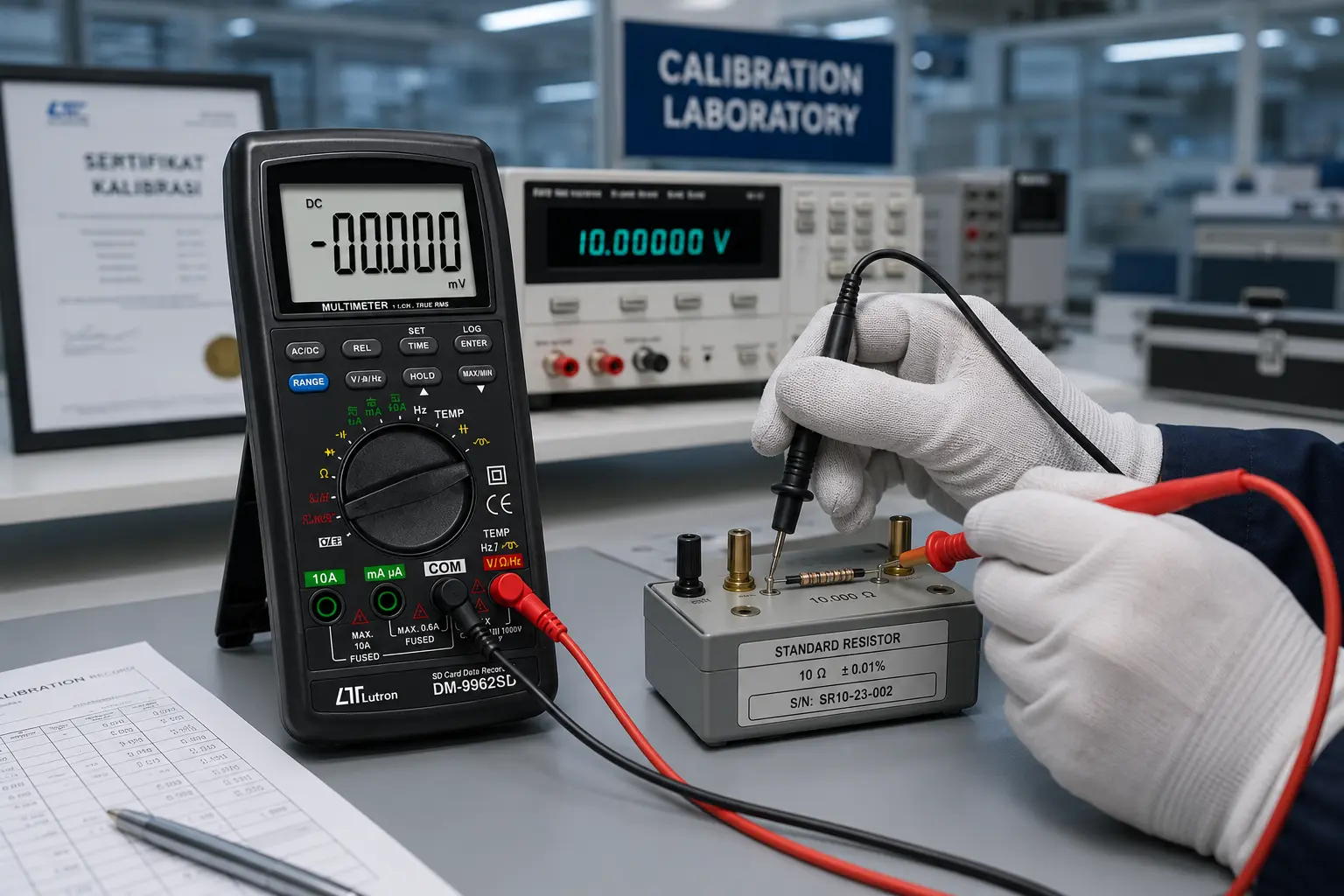

Penggunaan multimeter digital presisi tinggi di lingkungan laboratorium riset yang dikalibrasi sesuai standar KAN.

Tips Keselamatan (Safety) Menggunakan Multimeter

Faktor keselamatan tentu saja menempati prioritas paling utama saat Anda bersinggungan dengan energi listrik bertegangan tinggi. Oleh karena itu, selalu terapkan protokol keselamatan standar berikut ini:

• Periksa Kondisi Fisik Alat: Sebelum Anda memulai pengujian, pastikan tidak ada retakan pada bagian casing multimeter. Selain itu, Anda juga harus memeriksa seluruh kabel probe untuk memastikan tidak ada lapisan isolator yang terkelupas.
• Mulai dari Range Tertinggi: Jika Anda terpaksa menggunakan multimeter manual dan belum mengetahui nilai tegangan objek secara pasti, Anda harus memulai pengujian dengan memutar selektor ke batas ukur tertinggi (misalnya 600V atau 1000V). Setelah itu, Anda baru boleh menurunkan skala secara bertahap untuk mendapatkan hasil pembacaan yang lebih presisi.
• Jangan Menyentuh Logam Probe: Pada saat Anda melakukan pengukuran di sirkuit aktif, pastikan jari tangan Anda selalu tertahan di belakang batas plastik pelindung probe. Sebagai aturan baku, Anda sama sekali dilarang menyentuh area ujung logam runcing secara langsung.
