Apa Itu Thickness Gauge? Fungsi, Jenis & Cara Kerjanya

Dalam dunia manufaktur, konstruksi, dan perawatan mesin (maintenance), presisi adalah segalanya. Oleh karena itu, salah satu parameter krusial yang menentukan kekuatan, keamanan, dan kualitas suatu objek adalah ketebalan. Sebagai contoh, insinyur sangat memperhatikan ketebalan dinding pipa baja penyalur gas, pelat lambung kapal tanker, hingga lapisan cat tipis pada bodi mobil mewah.

Untuk mengukur nilai ini secara akurat tanpa merusak material dasar, industri global mengandalkan alat ukur mutakhir bernama thickness gauge. Selanjutnya, artikel ini akan mengupas tuntas pengertian alat tersebut, fungsi vitalnya di berbagai sektor industri Indonesia, cara kerjanya secara ilmiah, hingga panduan praktis bagi bagian pengadaan (purchasing) saat memilih unit terbaik.

Apa Itu Thickness Gauge?

Thickness gauge merupakan alat ukur portabel yang berfungsi menghitung ketebalan suatu material solid seperti logam, plastik, kaca, atau pipa. Selain itu, alat ini juga mampu mendeteksi tingkat ketebalan lapisan pelindung atau coating (seperti cat, pelat krom, atau pernis) yang menutupi permukaan benda uji dengan metode non-destructive (tanpa merusak).

Secara historis, teknisi harus memotong atau melubangi material untuk mengetahui ketebalan dinding bagian dalam sebuah pipa atau tangki raksasa. Namun, kehadiran teknologi Non-Destructive Testing (NDT) akhirnya mengubah prosedur kuno tersebut secara revolusioner.

Kini, thickness gauge modern memungkinkan inspektur melakukan pengukuran presisi tinggi hanya dari satu sisi luar material. Hal ini tentu saja tidak hanya menghemat waktu pengerjaan secara drastis, tetapi juga menekan biaya operasional secara signifikan karena perusahaan tidak merusak atau membuang material berharga selama proses inspeksi berlangsung.

Fungsi Utama Thickness Gauge dalam Industri

Fungsi utama thickness gauge adalah memastikan dimensi material atau lapisan pelindung tetap sesuai standar keamanan dan spesifikasi teknis pabrikan. Lebih lanjut, alat bantu ini membantu teknisi memantau tingkat penipisan material akibat proses korosi atau keausan guna mencegah risiko kegagalan struktur.

Dalam dokumentasi dan portofolio implementasi praktis di kawasan perindustrian besar, alat pengukur ketebalan ini memberikan fungsi spesifik bagi berbagai kalangan profesional:

• Bagi Quality Control (QC) & Teknisi Pabrikasi: Mengontrol setiap produk keluaran lini produksi agar selalu memiliki dimensi presisi yang konsisten dan akurat sesuai spesifikasi gambar teknik.
• Bagi Maintenance & Inspector Safety: Menginspeksi laju degradasi pada dinding pipa bertekanan tinggi, tabung boiler, atau tangki penyimpanan bahan kimia guna menghindari risiko fatal kebocoran.
• Bagi Industri Otomotif & Karoseri: Mengukur ketebalan lapisan cat (primer, base coat, clear coat) serta lapisan anti-karat agar produsen dapat menjamin perlindungan estetika kendaraan.

Jenis-Jenis Thickness Gauge yang Paling Banyak Beredar

Di pasar instrumen industri Indonesia, para ahli mengelompokkan thickness gauge menjadi dua kategori utama berdasarkan objek ukur spesifiknya. Oleh sebab itu, Anda wajib memahami perbedaan keduanya secara saksama agar tidak salah memilih unit kerja.

1. Coating Thickness Gauge (Alat Ukur Ketebalan Lapisan)

Pabrikan merancang alat ini secara khusus untuk mengukur ketebalan lapisan non-magnetik (seperti cat, enamel, plastik, atau krom) yang menutupi substrat logam. Di samping itu, alat ini memanfaatkan prinsip gelombang elektromagnetik untuk mendeteksi seberapa tebal lapisan penghalang yang berada di atas permukaan logam dasar tersebut.

2. Ultrasonic Thickness Gauge (Alat Ukur Ketebalan Material/Dinding)

Berbeda dengan jenis coating, teknisi menggunakan alat ini untuk mengukur ketebalan dinding bahan solid itu sendiri. Secara teknis, alat ini bekerja dengan memancarkan rambatan gelombang suara frekuensi tinggi (ultrasonik). Sektor industri berat seperti perkapalan, minyak dan gas (migas), serta manufaktur pipa baja sangat bergantung pada jenis ini.

Baca Juga Fungsi Ultrasonic Thickness Gauge dan Rebar Scanner Pada Struktur Beton

Bagaimana Cara Kerja Thickness Gauge?

Kedua jenis thickness gauge mengandalkan prinsip fisika yang berlainan untuk menghasilkan angka pengukuran yang sangat akurat hingga batasan satuan mikron (µm).

Cara Kerja Coating Thickness Gauge

Alat ukur pelapis ini umumnya menerapkan dua metode sensor otomatis saat beroperasi:

• Magnetic Induction (Induksi Magnetik): Sensor menerapkan metode ini untuk memeriksa lapisan non-magnetik di atas logam magnetik (besi/baja). Pertama, sensor memancarkan medan magnet; semakin tebal lapisan cat, semakin lemah fluks magnetik yang memantul kembali ke sensor. Kemudian, mikroprosesor mengonversi perbedaan kekuatan fluks ini menjadi angka ketebalan.
• Eddy Current (Arus Pusar): Alat ini menggunakan frekuensi tinggi untuk mengukur lapisan non-konduktif pada logam non-magnetik (seperti aluminium). Secara spesifik, sensor menghasilkan arus bolak-balik untuk menciptakan medan elektromagnetik pada permukaan logam, lalu alat mengukur perubahan impedansi sirkuit untuk menentukan ketebalan akhir.

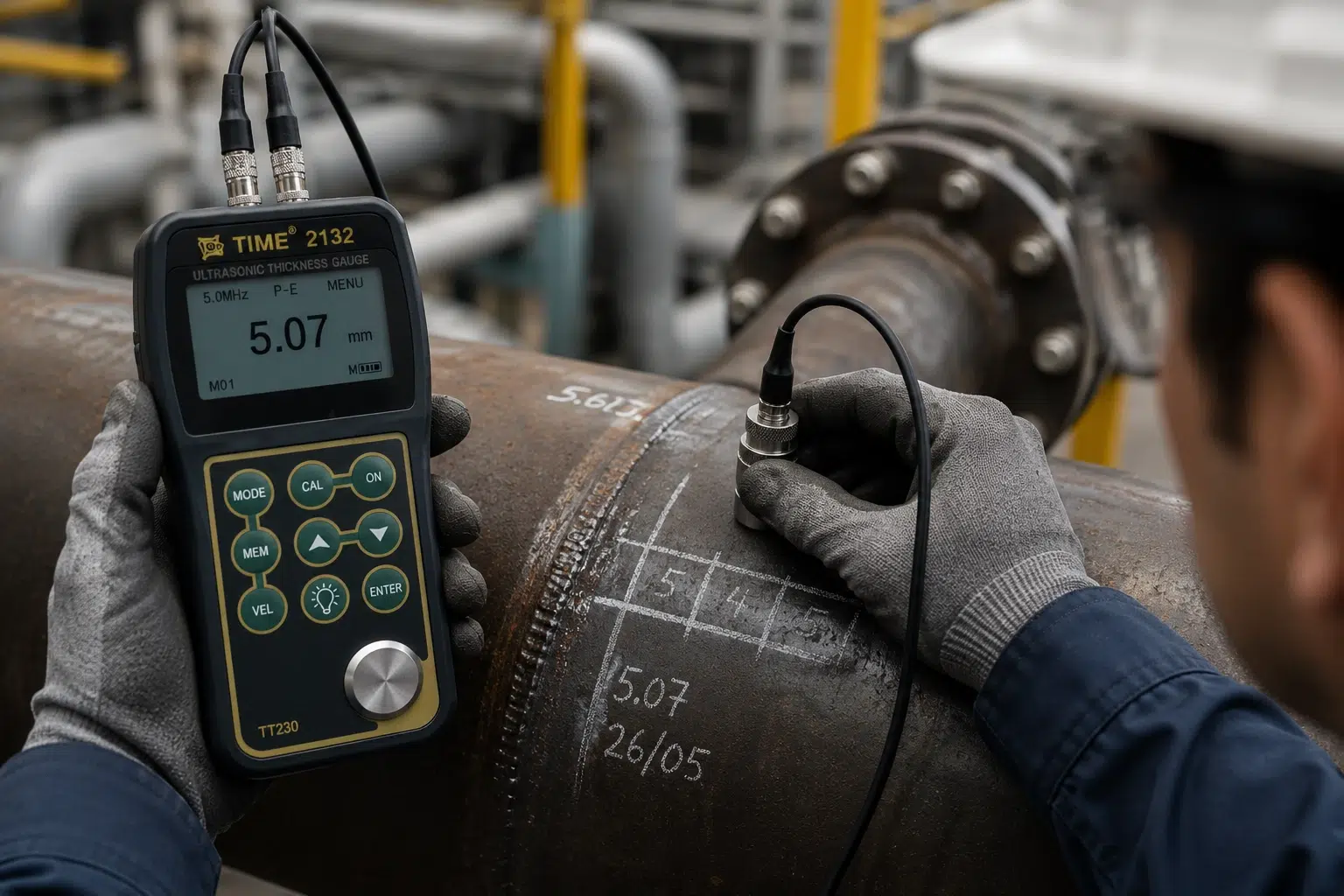

Cara Kerja Ultrasonic Thickness Gauge

Prinsip kerja alat pengukur ultrasonik ini sebenarnya sangat mirip dengan cara kerja sistem sonar pada kapal selam laut:

1. Pertama, operator menempelkan ujung transduser (sensor alat) pada permukaan material setelah mengoleskan cairan koplan (gel khusus pelancar gelombang).
2. Kedua, transduser langsung memancarkan pulsa gelombang suara ultrasonik berfrekuensi tinggi ke bagian dalam material.
3. Ketiga, gelombang suara tersebut merambat lurus menembus material padat hingga mencapai dinding batas belakang, lalu memantul kembali (echo) menuju titik transduser.
4. Terakhir, mikroprosesor di dalam alat mencatat waktu tempuh perjalanan gelombang bolak-balik tersebut secara amat presisi.

Dengan mengetahui kecepatan rambat suara (sound velocity) bawaan dari material yang teknisi uji, alat menghitung ketebalan material tersebut menggunakan perumusan matematis dasar:

Regulasi Lokal, Standar K3, dan Sertifikasi KAN di Indonesia

Di Indonesia, Kementerian Ketenagakerjaan (Kemnaker) RI mengatur regulasi Keselamatan dan Kesehatan Kerja (K3) dengan sangat ketat. Aturan ini khususnya berlaku untuk sektor industri yang mengoperasikan bejana tekan tinggi, tangki timbun bahan kimia, dan instalasi pipa penyalur gas bertekanan.

Selama pelaksanaan program Uji Riksa K3 berkala, auditor mewajibkan perusahaan menggunakan Ultrasonic Thickness Gauge untuk mendeteksi penipisan dinding pipa secara dini. Sebab, jika auditor menemukan tingkat penipisan yang melampaui batas toleransi minimum, pemerintah berhak mencabut izin operasional pabrik demi mencegah potensi ledakan atau kecelakaan kerja yang fatal.

Selain regulasi pemerintah, badan auditor ISO 9001 juga selalu mengharuskan setiap alat ukur industri memiliki ketertelusuran standar metrologi yang sah. Oleh karena itu, Anda harus memastikan instrumen pengukur memiliki Sertifikat Kalibrasi KAN (Komite Akreditasi Nasional) resmi. Tujuannya adalah untuk menjamin legalitas, validitas, dan objektivitas hasil pengukuran di mata hukum negara maupun audit industri internasional.

Panduan Memilih Thickness Gauge yang Tepat (Khusus Tim Purchasing)

Sebelum merilis anggaran pembelian thickness gauge, tim purchasing wajib memeriksa empat parameter utama. Parameter tersebut meliputi jenis material dasar objek (logam atau non-logam), tipe lapisan khusus, standar toleransi akurasi, serta keharusan memiliki kelengkapan sertifikasi kalibrasi KAN.

Bagi divisi procurement perusahaan, terapkanlah beberapa langkah krusial berikut ini agar investasi alat perusahaan Anda efisien dan tepat sasaran:

• Periksa Standardisasi Internasional: Pastikan Anda memilih alat yang sanggup memenuhi standar pengujian global resmi seperti standar ISO 2178 atau regulasi ASTM E797.
• Cek Kelengkapan Calibration Block: Pabrikan yang kredibel pasti melengkapi unit bawaan mereka dengan calibration block (blok logam berundak) di dalam paket penjualan. Hal ini akan memudahkan para operator lapangan melakukan kalibrasi instrumen mandiri secara instan.
• Evaluasi Layanan Purnajual (After-Sales): Pilihlah distributor resmi tepercaya yang berani menawarkan garansi fisik penuh, garansi ketersediaan suku cadang probe, serta kemudahan akses bantuan teknis untuk kalibrasi ulang tahunan.
