Optimasi Evaluasi Subgrade Jalan Menggunakan Uji Dynamic Cone Penetrometer

Daya tahan jangka panjang infrastruktur jalan sangat bergantung pada tanah dasar atau subgrade. Padahal, insinyur sering menghadapi kegagalan struktural seperti keretakan dini akibat estimasi kapasitas dukung yang kurang akurat. Di sisi lain, metode pengujian konvensional sering memakan waktu lama dan menghambat efisiensi biaya proyek. Oleh karena itu, kontraktor menerapkan uji dynamic cone penetrometer sebagai instrumen evaluasi empiris yang solutif. Selain itu, alat ini menawarkan kecepatan dan akurasi tinggi. Dengan demikian, tim teknis dapat memetakan profil kekuatan tanah secara kontinu di berbagai titik proyek jalan.

Definisi dan Pentingnya Optimasi Evaluasi Subgrade

Subgrade merupakan fondasi alami yang menerima distribusi beban dari perkerasan jalan dan lalu lintas. Secara spesifik, karakteristik fisik tanah, gradasi butiran, dan kadar air sangat mempengaruhi kekuatan subgrade. Maka dari itu, kontraktor harus mencapai tingkat kepadatan yang tepat saat melaksanakan konstruksi. Sebab, kegagalan evaluasi memicu penurunan setempat dan merusak struktur jalan raya.

Optimasi evaluasi subgrade membutuhkan pengumpulan data lapangan secara cepat dan representatif. Dalam hal ini, insinyur mencari nilai CBR atau California Bearing Ratio. Pada dasarnya, nilai ini mencerminkan kapasitas tanah menahan beban statis. Selanjutnya, pengujian lapangan membantu insinyur menemukan area tanah lunak. Setelah itu, mereka kemudian melakukan perbaikan khusus seperti stabilisasi kimiawi atau memasang lapisan geosintetik.

Mengenal Instrumen Uji Dynamic Cone Penetrometer

Standar ASTM D6951 mengatur metode uji dynamic cone penetrometer secara internasional. Secara lebih rinci, dokumen ini mendefinisikan penggunaan alat penetrasi kerucut untuk jalan dangkal. Terlebih lagi, pabrikan merancang alat ini secara portabel dengan palu geser seberat 8 kilogram. Nantinya, operator menjatuhkan palu dari ketinggian 575 milimeter. Akibatnya, palu menyalurkan energi kinetik menuju batang baja penetrasi. Khususnya, batang ini memiliki ujung kerucut baja bersudut 60 derajat dan berdiameter 20 milimeter.

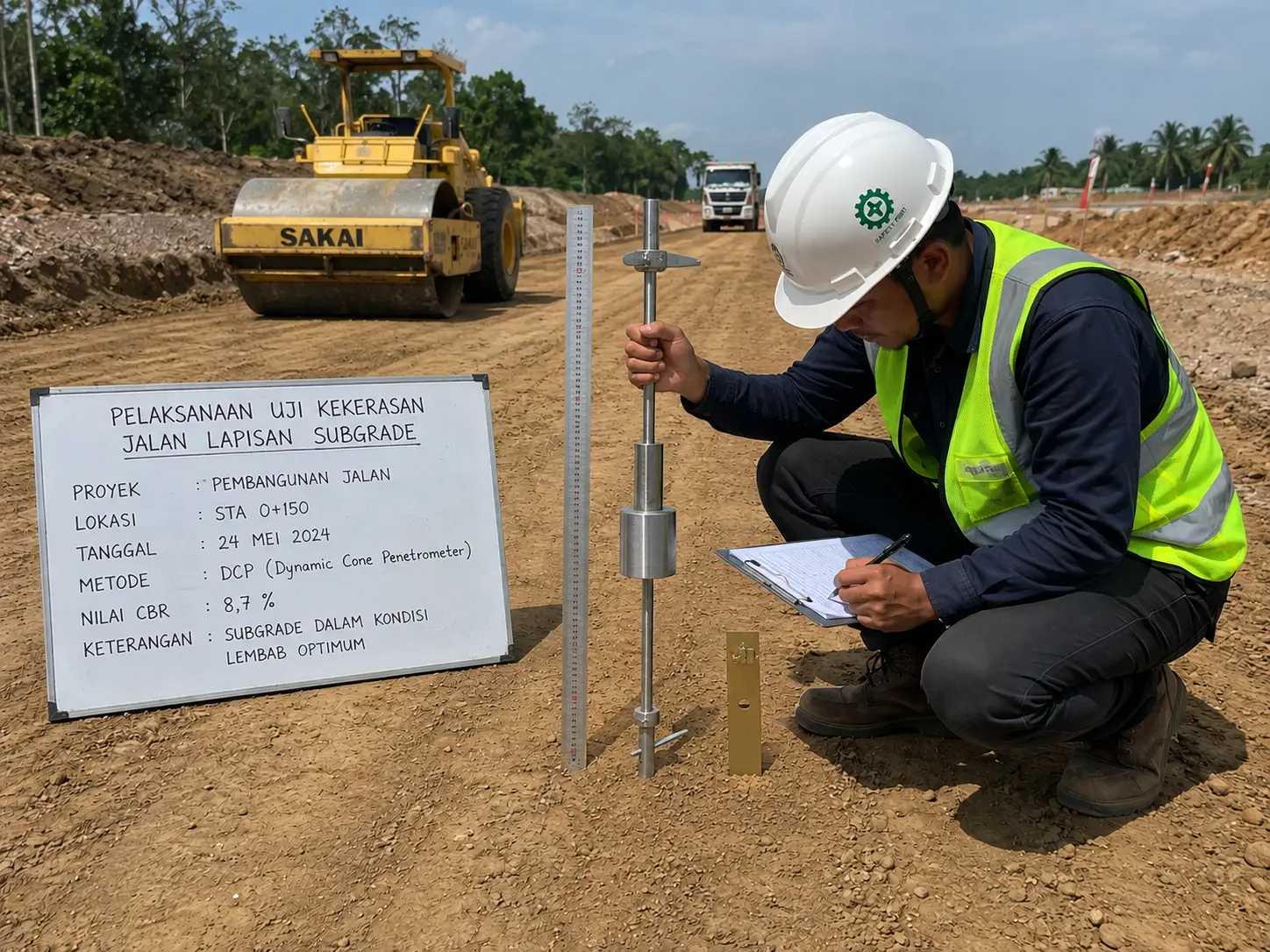

Gambar 1: Pekerjaan pengawasan struktural perkerasan jalan yang membutuhkan evaluasi kualitas subgrade secara berkala demi menjamin stabilitas fungsional jangka panjang.

Ketika palu besi yang jatuh membuat kerucut menembus lapisan material tanah, operator mencatat kedalaman penetrasi per tumbukan dalam satuan milimeter. Biasanya, kalangan teknis menyebutnya sebagai nilai Indeks DCP atau DPI. Tentu saja, nilai ini mencerminkan resistensi penetrasi formasi tanah dasar. Sebagai contoh, angka penetrasi kecil berarti tanah padat dan keras. Sebaliknya, angka penetrasi besar menunjukkan kehadiran tanah lunak yang menuntut perbaikan ekstra.

Korelasi Indeks DCP dengan Nilai CBR Lapangan

Keunggulan utama uji dynamic cone penetrometer adalah kemampuannya berkorelasi dengan nilai CBR lapangan. Bahkan, berbagai lembaga riset jalan memvalidasi korelasi empiris ini secara komprehensif. Oleh sebab itu, praktisi teknik sipil sering mengandalkan formula ekuivalensi dari Army Corps of Engineers:

Log₁₀(CBR) = 2.46 - 1.12 × Log₁₀(DPI)

Parameter DPI mewakili nilai penetrasi untuk setiap tumbukan beban. Dengan menggunakan rumus tersebut, konsultan perencana jalan mengeksekusi konversi matematis ini dengan sangat mudah. Hasilnya, mereka mencocokkan daya dukung aktual tanah dengan parameter desain proyek secara cepat.

Prosedur Pelaksanaan Uji Dynamic Cone Penetrometer

Pelaksanaan uji dynamic cone penetrometer menuntut kedisiplinan tingkat tinggi. Oleh karena itu, operator harus mengikuti standar teknis untuk menjaga akurasi data pengujian. Lebih lanjut, prosedur standar operasional mencakup langkah-langkah esensial berikut:

• Pertama, bersihkan area tanah dasar dari material agregat lepas dan batuan. Sebab, genangan lumpur juga dapat mendistorsi jalur masuknya kerucut baja.
• Kedua, posisikan alat berdiri kokoh dengan kelurusan vertikal sempurna. Idealnya, dua personel menjalankan tugas ini. Satu orang menahan alat, sementara rekannya mencatat skala kedalaman.
• Ketiga, catat elevasi awal penetrasi kerucut pada penggaris ukur. Lakukan ini sebelum menjatuhkan palu geser. Pastinya, angka ini menjadi titik referensi pengetesan.
• Keempat, tarik palu geser baja menuju titik batas atas. Kemudian, lepas beban jatuh secara bebas. Ingatlah, jangan memberikan dorongan manual tambahan ke arah bawah.
• Terakhir, laksanakan pencatatan penetrasi kerucut setiap 1 hingga 5 pukulan. Lalu, hentikan aktivitas saat instrumen mencapai batas penetrasi rencana. Target kedalaman biasanya berkisar 80 hingga 100 sentimeter.

Keunggulan Implementasi Alat DCP pada Proyek Infrastruktur

Metode konvensional sering mewajibkan kontraktor menyewa alat berat dan menguras biaya logistik. Sebaliknya, eksekusi instrumen ini menjanjikan keunggulan komparatif yang efisien dan modern:

1. Proses pengumpulan data satu titik kedalaman hanya memerlukan waktu dua puluh menit. Alhasil, tim teknisi menghemat banyak energi saat memindahkan instrumen antar stasiun uji.
2. Alat ini meninggalkan lubang berdiameter amat kecil. Dengan begitu, stabilitas tanah dasar yang telah padat tidak akan rusak secara masif.
3. Mekanisme alat mentransfer data menjadi profil daya tahan secara kontinu. Sehingga, insinyur mendapatkan pembacaan stratigrafi tiap lapisan tanpa hambatan.
4. Kontraktor dapat menekan biaya sewa alat berat harian. Selain itu, mereka juga meminimalkan jumlah personel lapangan secara substansial.

Vendor Alat DCP Tepercaya dari PT Global Intan Teknindo

Validitas survei sangat bergantung pada alat uji terkalibrasi dan konsultan berpengalaman. Padahal, alat rakitan non-standar berpotensi menghasilkan deviasi pembacaan CBR lapangan. Parahnya, kesalahan data ini mengancam durabilitas kelayakan perkerasan jalan raya Anda.

Untuk mengatasi hal tersebut, PT Global Intan Teknindo hadir sebagai rekan bisnis profesional strategis. Saat ini, kami mendistribusikan unit penjualan alat uji dynamic cone penetrometer berkualitas. Bahkan, material besi pengetuk dan as baja kami rancang sangat tangguh. Terlebih lagi, alat ini resisten terhadap korosi meski Anda menggunakannya di iklim ekstrem tropis.

Layanan Jasa Pengujian Geoteknik Profesional

Tidak hanya itu, perusahaan kami juga menyediakan layanan jasa pengujian lapangan profesional. Tentu saja, tenaga ahli kami siap menyasar berbagai proyek infrastruktur berskala masif. Dalam praktiknya, kami menyajikan dokumen analisis tanah, kalkulasi indeks DPI, dan grafik korelasi CBR secara lengkap. Selain itu, pakar geoteknik kami juga mendampingi Anda dengan anjuran perbaikan struktural.

Penjualan Alat Dynamic Cone Penetrometer

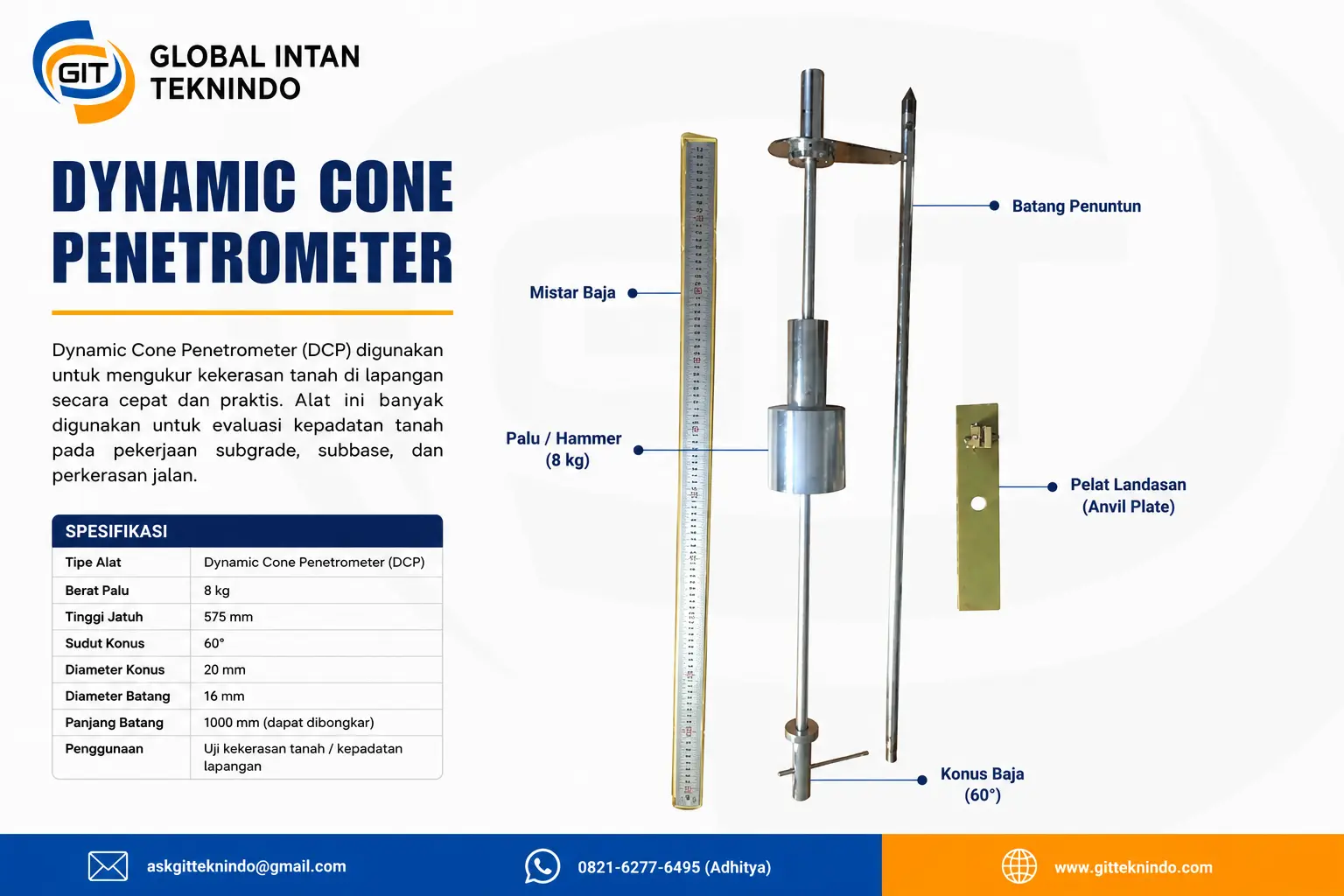

Paket instrumen presisi lengkap. Alat sudah termasuk palu standar 8 kg, mistar pengukur, batang sambungan baja, mata kerucut baja cadangan, serta wadah bawaan eksklusif.

Lihat Spesifikasi Alat

Jasa Pengujian DCP Daya Dukung Tanah Profesional

Eksekusi dan supervisi langsung oleh insinyur tersertifikasi. Kami memberikan laporan profil penetrasi kontinu, validasi persentase CBR empiris, dan usulan perkuatan stabilisasi subgrade.

Pesan Layanan Jasa Kami
