NDT Ultrasonic Flaw Detector: Prinsip Kerja, 5 Jenis, dan Standar Industri

Ringkasan Eksekutif

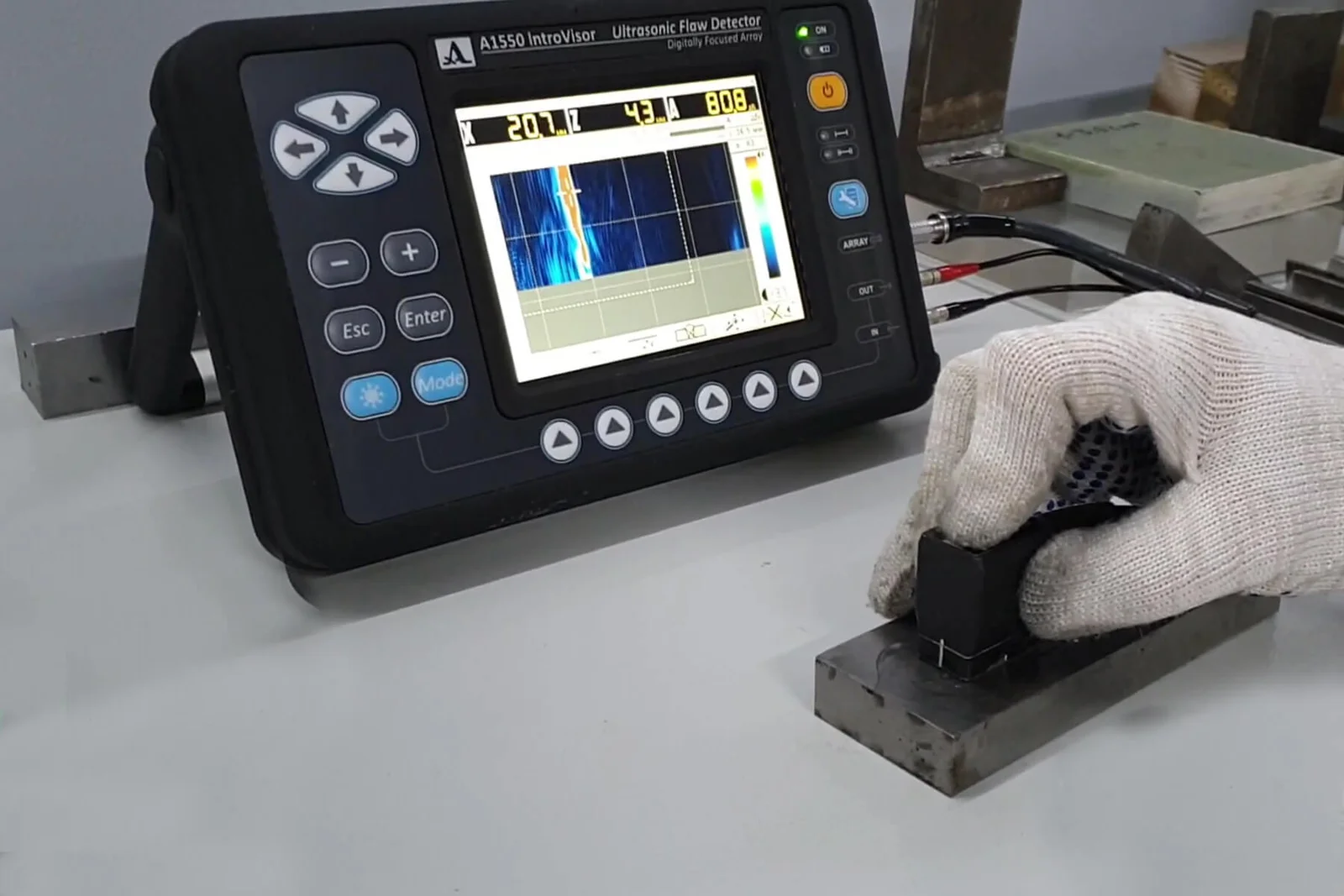

NDT Ultrasonic Flaw Detector adalah instrumen pengujian non-destruktif tingkat lanjut yang mengirimkan gelombang suara berfrekuensi tinggi (ultrasonik) ke dalam material. Ketika gelombang menemui diskontinuitas atau cacat internal (seperti retak, rongga, atau delaminasi), sebagian energi dipantulkan kembali sebagai sinyal gema yang divisualisasikan dalam bentuk grafik A-Scan, B-Scan, atau C-Scan. Kecepatan gelombang longitudinal pada baja terkalibrasi sekitar 5.920 m/s dan gelombang geser sekitar 3.250 m/s, diatur ketat oleh standar internasional seperti ASME BPVC Section V, AWS D1.1, ASTM E317, dan ISO 16810.

Dalam industri manufaktur modern, dirgantara, minyak & gas, serta konstruksi berat, integritas material merupakan faktor krusial yang menentukan keselamatan operasional. Kegagalan struktural akibat cacat tersembunyi dapat memicu bencana fatal. Oleh karena itu, metode uji tak merusak menjadi keharusan mutlak. Di antara berbagai teknik inspeksi, penggunaan Ultrasonic Flaw Detector menduduki posisi sentral karena mampu mendeteksi diskontinuitas internal secara akurat tanpa merusak objek uji.

1. Prinsip Kerja & Visualisasi Sinyal NDT Ultrasonic Flaw Detector

Prinsip operasional Ultrasonic Flaw Detector didasarkan pada rambatan gelombang akustik frekuensi tinggi (biasanya 0.5 MHz hingga 20 MHz) yang dihasilkan oleh transduser piezoelektrik. Pulsa ultrasonik merambat melalui medium material uji. Apabila menemui batas material atau cacat (reflektor), impedansi akustik yang berbeda menyebabkan gelombang dipantulkan kembali menuju transduser.

Analisis sinyal dan visualisasi data dalam pengujian ultrasonik diklasifikasikan ke dalam tiga mode utama:

A-Scan: Menampilkan representasi sinyal gelombang dalam bentuk grafik amplitudo (sumbu Y) terhadap waktu tempuh atau jarak (sumbu X). Mode ini sangat ideal untuk mengukur ketebalan presisi dan mendeteksi kedalaman cacat secara individual.
B-Scan: Menampilkan profil penampang 2D (tampang lintang) dari objek uji. Sumbu horizontal merepresentasikan posisi probe, sedangkan sumbu vertikal menunjukkan kedalaman.
C-Scan: Menampilkan peta citra area topografi 2D dari atas (plan view) yang memperlihatkan luasan dan distribusi cacat secara menyeluruh pada komponen komposit atau pelat logam tebal.

Rumus & Parameter Fisika Gelombang Utama:
• Sensitivitas & Resolusi Panjang Gelombang: λ = v / f
• Hukum Snell untuk Sudut Kritis & Refraksi: sin(θ₁) / v₁ = sin(θ₂) / v₂
• Kecepatan Gelombang Longitudinal Baja (v_L) ≈ 5920 m/s
• Kecepatan Gelombang Geser Baja (v_S) ≈ 3250 m/s

Eksplorasi Kenali Berbagai Jenis-Jenis NDT dan Metode Inspeksi Pendukungnya

2. 5 Jenis Utama Ultrasonic Flaw Detector dalam Industri

Perkembangan teknologi instrumentasi melahirkan berbagai varian alat deteksi cacat ultrasonik yang disesuaikan dengan geometri komponen, jenis material, dan tingkat akurasi yang dibutuhkan:

Conventional Ultrasonic Testing (Conventional UT): Menggunakan transduser single atau dual crystal standar untuk inspeksi las, penempaan, dan pengukuran ketebalan dengan tampilan A-Scan klasik.
Phased Array UT (PAUT): Menggunakan probe multi-elemen yang dikontrol secara elektronik untuk memancarkan berkas gelombang dari berbagai sudut dan fokus, menghasilkan citra penampang 2D/3D beresolusi tinggi secara real-time.
Time of Flight Diffraction (TOFD): Memanfaatkan teknik difraksi ujung retak (crack tip diffraction) dengan dua probe (transmitter-receiver) untuk mengukur tinggi dan kedalaman retakan secara sangat akurat.
Immersion UT: Pengujian di dalam tangki air (bath immersion) di mana transduser dan benda uji terendam, sangat cocok untuk inspeksi komponen dirgantara berbentuk kompleks atau lembaran komposit massal.
Angle Beam Testing (Sudut 45°, 60°, 70°): Menggunakan wedge (baji) akustik untuk menghasilkan gelombang geser (shear wave), krusial untuk inspeksi las butt-weld di mana cacat tidak sejajar dengan permukaan.

3. Cara Kerja, Keunggulan, dan Keterbatasan Sistem

Prosedur pengujian dimulai dengan pembersihan permukaan material, pengolesan couplant (gel/gliserol) untuk menghilangkan lapisan udara penghalang, kalibrasi instrumen menggunakan blok standar (IIW block), penyapuan probe (scanning), hingga interpretasi sinyal.

Aspek Evaluasi	Keunggulan Utama	Keterbatasan & Tantangan
Akurasi & Sensitivitas	Mampu mendeteksi diskontinuitas internal yang sangat kecil dan retak mikro.	Membutuhkan operator terlatih bersertifikasi (ASNT Level II/III).
Efisiensi & Waktu	Pengujian cepat, non-destruktif, hasil langsung tampil di layar digital.	Kurang efektif pada geometri benda yang sangat kompleks atau berpori kasar.
Aspek Ekonomi & Lingkungan	Menyelamatkan komponen bernilai tinggi tanpa kerusakan fisik, ramah lingkungan.	Investasi awal perangkat canggih (seperti PAUT) relatif tinggi.

4. Standar Industri Internasional yang Berlaku

Keabsahan hasil pengujian Ultrasonic Flaw Detector wajib berpedoman pada kode dan standar rekayasa internasional guna memastikan standar keamanan global:

ASME BPVC Section V (Article 4 & 5): Standar acuan pengujian non-destruktif untuk bejana tekan, boiler, dan komponen nuklir.
AWS D1.1: Standar pengelasan struktural baja untuk konstruksi bangunan dan jembatan.
ASTM E317: Praktik standar untuk mengevaluasi karakteristik kinerja instrumen pulsa-gema ultrasonik tanpa bantuan elektronik tambahan.
ISO 16810: Standar internasional untuk pengujian ultrasonik umum pada sambungan las dan material logam.

Kesimpulan

NDT Ultrasonic Flaw Detector merupakan pilar utama dalam sistem penjaminan mutu dan keselamatan industri modern. Dengan memahami prinsip gelombang akustik, variasi teknik (PAUT, TOFD, Angle Beam), serta kepatuhan terhadap standar ASME dan ASTM, industri dapat mengeliminasi risiko kegagalan material secara proaktif. Untuk kebutuhan pengujian material komprehensif, PT Global Intan Teknindo siap mendukung proyek Anda dengan layanan dan produk instrumentasi terbaik.
